基于OpenHarmony开发的语音小助手

本教程将演示如何在BearPi-HM_Nano开发板上使用GPIO输入功能去读取语音模块信息，实现开关灯自由！！

一、实验前器材准备

语音识别模块

语音播放模块

SD卡

无源喇叭

BearPi-HM_Nano开发板

E53—SC1模块

面包板

二、环境搭建

(1)搭建小熊派的开发环境

参考官方文档

三、电路连接

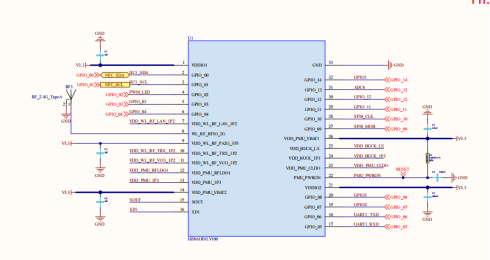

BearPi-HM_Nano开发板引脚连接

GPIO_11——P1.2(语音识别模块)

GPIO_12——P1.2(语音识别模块)

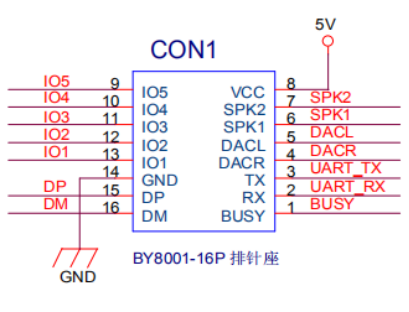

语音播放模块引脚连接

IO1——P1.2(语音识别模块)

IO2——P1.3(语音识别模块)

GND——GND(小熊派)

VCC——VCC(小熊派)

语音识别模块引脚连接

GND——GND(小熊派)

VCC——VCC(小熊派)

P1.2——GPIO_11(小熊派)

P1.3——GPIO_12(小熊派)

无源喇叭引脚连接

正极—SPK1(语音播放模块)

负极—SPK2(语音播放模块)

四、软件介绍

(1) BearPi-HM_Nano开发板

引脚初始化

GpioInit();  **//初始化LED灯  IoSetFunc(**WIFI_IOT_IO_NAME_GPIO_7**, **WIFI_IOT_IO_FUNC_GPIO_7_GPIO**);  GpioSetDir(**WIFI_IOT_IO_NAME_GPIO_7**, **WIFI_IOT_GPIO_DIR_OUT**);  **//初始化GPIO_11按键，设置为下降沿触发中断  IoSetFunc(**WIFI_IOT_IO_NAME_GPIO_11**, **WIFI_IOT_IO_FUNC_GPIO_11_GPIO**);  GpioSetDir(**WIFI_IOT_IO_NAME_GPIO_11**, **WIFI_IOT_GPIO_DIR_IN**);  IoSetPull(**WIFI_IOT_IO_NAME_GPIO_11**, **WIFI_IOT_IO_PULL_UP**);  GpioRegisterIsrFunc(**WIFI_IOT_IO_NAME_GPIO_11**, **WIFI_IOT_INT_TYPE_EDGE**, **WIFI_IOT_GPIO_EDGE_FALL_LEVEL_LOW**, ON, ***\*NULL\****);  **//初始化GPIO_12,设置为下降沿触发中断  IoSetFunc(**WIFI_IOT_IO_NAME_GPIO_12**, **WIFI_IOT_IO_FUNC_GPIO_12_GPIO**);  GpioSetDir(**WIFI_IOT_IO_NAME_GPIO_12**, **WIFI_IOT_GPIO_DIR_IN**);  IoSetPull(**WIFI_IOT_IO_NAME_GPIO_12**, **WIFI_IOT_IO_PULL_UP**);GpioRegisterIsrFunc(**WIFI_IOT_IO_NAME_GPIO_12**, **WIFI_IOT_INT_TYPE_EDGE**, **WIFI_IOT_GPIO_EDGE_FALL_LEVEL_LOW**, OFF, ***\*NULL\****);

中断调用函数

这部分代码主要分析语音识别到指令触发中断的功能代码，这里以ON函数为例，语音识别模块P1.2的引脚与主控芯片的GPIO_11连接，首先通过调用IoSetFunc()和GpioSetDir()将GPIO_11设置为普通GPIO的输出模式。从前面原理图可知，当收到指令时，GPIO_11会被下拉到地，所以这里要使用IoSetPull()将GPIO_11引脚设置为上拉，这样才能产生电平的跳变。最后通过GpioRegisterIsrFunc()将中断类型设置为边沿触发，且为下降沿触发，当按键被按下时，GPIO_11会从高电平转为低电平，产生一个下降，这个时候就会触发中断并回调ON函数。在ON函数中实现点亮LED灯操作。

**static** **void** ON(**char** ***arg**){  (**void**)**arg**;  GpioSetOutputVal(**WIFI_IOT_IO_NAME_GPIO_7**, 1);}**static** **void** OFF(**char** ***arg**){  (**void**)**arg**;GpioSetOutputVal(**WIFI_IOT_IO_NAME_GPIO_7**, 0);}

(2) 语音识别模块代码介绍

## **引脚定义**sbit PA3=P1^2; //对应板上标号 P1.2sbit PA4=P1^3;  //对应板上标号 P1.3## **功能实现** switch(dat)/*对结果执行相关操作*/ {case CODE_DMCS: /*命令“开灯”*/PrintCom("命令识别成功\r\n"); //串口输出提示信息PA3=0;//让PA1端口为低电平break;​case CODE_KFBYZ: /*命令“关灯”*/PrintCom("命令识别成功\r\n");//串口输出提示信息PA4=0;//让PA2端口为低电平break;}

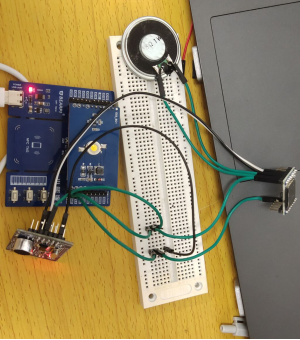

五、实物图

等待指令

接收到“开灯”指令

`
