目的
买了这块并口的屏幕，是为了做一个nes模拟器的游戏机，之前用的SPI的屏幕，显示游戏画面还是比较耗时，毕竟是串行数据，所以准备试一下并行接口的屏幕，顺便理解一下并口8080的驱动方式。
并口协议
8080 时序也叫因特尔总线，一般mcu(mpu)模式的lcd上。
Inter总线控制线有四根：
- RD：写使能
- WR：读使能
- DC(RS)： - 数据/命令
- CS：片选
然后就是若干根数据线，例如8或者16根。

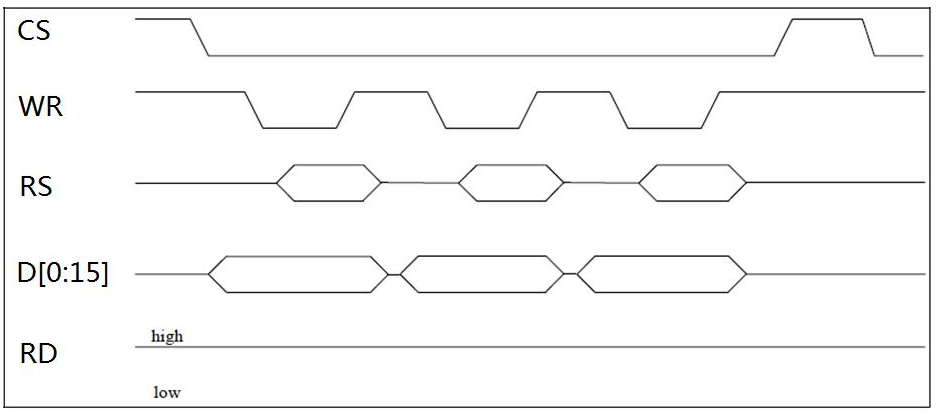

写时序图

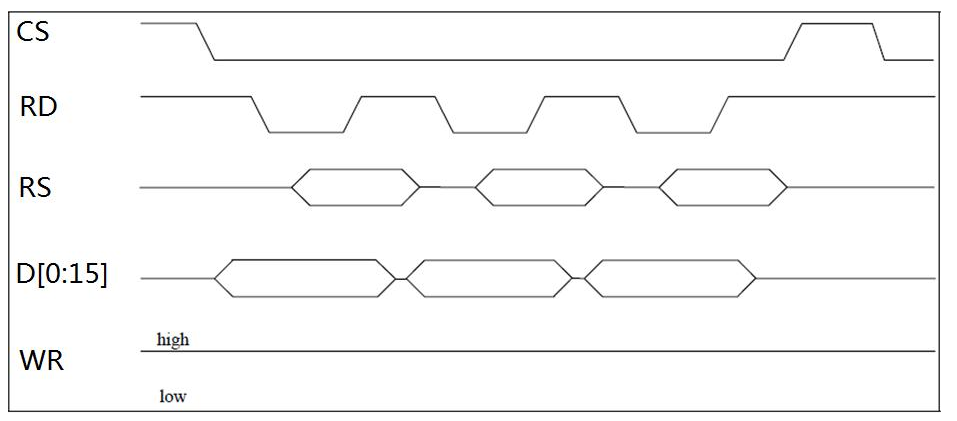

读时序图
这里值得注意的就是，数据的读写，都是在RD或者WR的上升沿有效，这个很重要。所以我们可以先写数据，再制造一个上升沿，或者先拉低，写入数据后再拉高都是可以的。但是从图上来看，推荐前者。
ST7789 引脚定义
ST7789的用法有好几种，今天只说一下16bit的并口驱动。
硬件连接
#define P_LEDA_PORTGPIOA#define P_LEDA_PINGPIO_PIN_5//背光#define P_RD_PORTGPIOA#define P_RD_PINGPIO_PIN_9 //RD#define P_WR_PORTGPIOA#define P_WR_PINGPIO_PIN_10//WR#define P_CD_PORTGPIOA#define P_CD_PINGPIO_PIN_11 //RS 0是命令 1：数据#define P_CS_PORTGPIOA#define P_CS_PINGPIO_PIN_12//cs 0是选中#define P_RESET_PORTGPIOA#define P_RESET_PINGPIO_PIN_14 //REST#define P_DATA_PORTGPIOB#define P_DATA_PIN0xFFFF其中，
背光，有的屏幕叫BLK，我们可以直接接高电平。
CS，我们可以直接接低电平，默认选中。
RD，我们可以直接拉高电平，不用读取功能。
CD，有的屏幕叫RS。
数据线，我们用的是GPIOB 0~15。这里要细心一点，接错了就会花屏
然后定义如下的控制宏
#define P_CD_LOWP_CD_PORT->DATA &= ~P_CD_PIN#define P_CD_HIGHP_CD_PORT->DATA |= P_CD_PIN#define P_RESET_LOWP_RESET_PORT->DATA &= ~P_RESET_PIN#define P_RESET_HIGHP_RESET_PORT->DATA |= P_RESET_PIN#define P_WR_LOWP_WR_PORT->DATA &= ~P_WR_PIN#define P_WR_HIGHP_WR_PORT->DATA |= P_WR_PIN这里是w801的写法，引脚的高低置位。
ST7789核心函数
LCD显示屏最基础的两个控制 函数，就是写寄存器和写数据，
void P_WriteReg(uint16_t reg){P_CD_LOW;WRITE_REG(P_DATA_PORT->DATA,reg);P_WR_LOW;P_WR_HIGH;P_CD_HIGH;}void P_WriteData(uint16_t data){WRITE_REG(P_DATA_PORT->DATA,data);P_WR_LOW;P_WR_HIGH;}这里我们将控制线的修改，完全放在写寄存器上，因为写寄存器用的少，这样写数据的时候，就效率高了一些。
然后就是初始化函数
void LCD_Init(void){LCD_Reset_On();HAL_Delay(120);LCD_Reset_Off();HAL_Delay(120);LCD_WriteReg(0x3A); //65k modeLCD_WriteData8(0x05);LCD_WriteReg(0xC5); //VCOMLCD_WriteData8(0x1A);LCD_WriteReg(0x36); // 屏幕显示方向设置LCD_WriteData8(0x00);//-------------ST7789V Frame rate setting-----------//LCD_WriteReg(0xb2);LCD_WriteData8(0x05);LCD_WriteData8(0x05);LCD_WriteData8(0x00);LCD_WriteData8(0x33);LCD_WriteData8(0x33);LCD_WriteReg(0xb7);LCD_WriteData8(0x35);//--------------ST7789V Power setting---------------//LCD_WriteReg(0xBB);//VCOMLCD_WriteData8(0x3F);LCD_WriteReg(0xC0); //Power controlLCD_WriteData8(0x2c);LCD_WriteReg(0xC2);LCD_WriteData8(0x01);LCD_WriteReg(0xC3);LCD_WriteData8(0x0F);//0D gvddLCD_WriteReg(0xC4);LCD_WriteData8(0x20);LCD_WriteReg(0xC6);LCD_WriteData8(0X11);//0x0FLCD_WriteReg(0xd0);LCD_WriteData8(0xa4);LCD_WriteData8(0xa1);LCD_WriteReg(0xE8);LCD_WriteData8(0x03);LCD_WriteReg(0xE9);LCD_WriteData8(0x09);LCD_WriteData8(0x09);LCD_WriteData8(0x08);//---------------ST7789V gamma setting-------------//LCD_WriteReg(0xE0); //Set GammaLCD_WriteData8(0xD0);LCD_WriteData8(0x05);LCD_WriteData8(0x09);LCD_WriteData8(0x09);LCD_WriteData8(0x08);LCD_WriteData8(0x14);LCD_WriteData8(0x28);LCD_WriteData8(0x33);LCD_WriteData8(0x3F);LCD_WriteData8(0x07);LCD_WriteData8(0x13);LCD_WriteData8(0x14);LCD_WriteData8(0x28);LCD_WriteData8(0x30);LCD_WriteReg(0XE1); //Set GammaLCD_WriteData8(0xD0);LCD_WriteData8(0x05);LCD_WriteData8(0x09);LCD_WriteData8(0x09);LCD_WriteData8(0x08);LCD_WriteData8(0x03);LCD_WriteData8(0x24);LCD_WriteData8(0x32);LCD_WriteData8(0x32);LCD_WriteData8(0x3B);LCD_WriteData8(0x14);LCD_WriteData8(0x13);LCD_WriteData8(0x28);LCD_WriteData8(0x2F);LCD_WriteReg(0x11);HAL_Delay(120);LCD_Clear(0x0000); /*先手动清屏再显示，防止花屏显示*/LCD_WriteReg(0x29); //开启显示 }其中屏幕方向是可以修改的
LCD_WriteReg(0x36); // 屏幕显示方向设置
LCD_WriteData8(0x00);
0x00 就是正常的竖屏
0xA0 是向左横屏
还有两种0x60, 0xC0 估计是倒置和向右横屏，有兴趣的可以试一下。
易出错点
16bit驱动最容易出错的地方就是坐标设置，我以为坐标是16bit的，那么我就直接写四个坐标不就行了，恰恰错了，这里需要兼容8bit的，要把每个16bit分两次写入。否则就会出现花屏问题。
这个bug我搞了一天。
void LCD_Address_Set(uint16_t xs, uint16_t ys, uint16_t xe, uint16_t ye){LCD_WriteReg(0x2a);LCD_WriteData(xs>>8);LCD_WriteData(xs&0xff);LCD_WriteData(xe>>8);LCD_WriteData(xe&0xff);LCD_WriteReg(0x2b);LCD_WriteData(ys>>8);LCD_WriteData(ys&0xff);LCD_WriteData(ye>>8);LCD_WriteData(ye&0xff);LCD_WriteReg(0x2c);}代码提供
《完整代码下载》
其实是建议大家按照前面的方法自己写出来，基本的重要地方都已经提供了，所以还是要自己尝试一下，印象才更深刻。
