Android系统的心脏-Zygote进程启动流程分析
简介：
Android中，Zygote是整个Android系统的核心进程，是Android系统的心脏。所有的Android应用程序，包括Android框架层所在的进程system_server，都是由Zygote孵化（通过Linux系统调用fork函数创建）出来的。
Zygote初探：
我们说，zygote是整个Android系统的心脏，在zygote被启动的同时，还启动了其它的很多守护进程，有的比zygote启动的还早。 换句话说，在zygote还没有启动时，其实，作为底层的Linux系统已经启动了，标志就是init进程已经启动。
如果我们在adb shell命令行，用kill命令（在root的情况下），居然可以杀死zygote，然后，设备屏幕又会显示“>>>>>>>>>>>>>> AndroidRuntime START <<<<<<<<<<<<<<”，即android系统重启。
zytote是一个实实在在的进程，可以在进程列表中查看到：
USER PID PPID VSIZE RSS WCHAN PC NAME
root 1 0 548 196 c00b8c14 0000d5cc S /init
root 2 0 0 0 c006bf70 00000000 S kthreadd
......
root 724 2 0 0 c0216908 00000000 S mmcqd
root 726 1 772 180 c019dbc4 afe0c1dc S /system/bin/sh
system 727 1 840 188 c022d8a0 afe0c47c S /system/bin/servicemanager
......
root 734 1 72000 14172 c00b92b0 afe0c5a4 S zygote
......system 825 734 574128 28360 ffffffff afe0c47c S system_server
......app_22 890 734 117068 30228 ffffffff afe0d404 S oms.home
可以看到，
zygote的父进程id是1，即init进程，而且，zygote的权限是root权限；
system_server是Android系统框架所在的进程，即AMS，WMS等很多服务所在的就是这个进程。system_server的父进程就是zygote；
oms.home:是home应用，即手机桌面应用。oms是Ophone系统（中国移动基于Android系统进行定制的一个系统）。作为应用程序，它的父进程也是zygote。

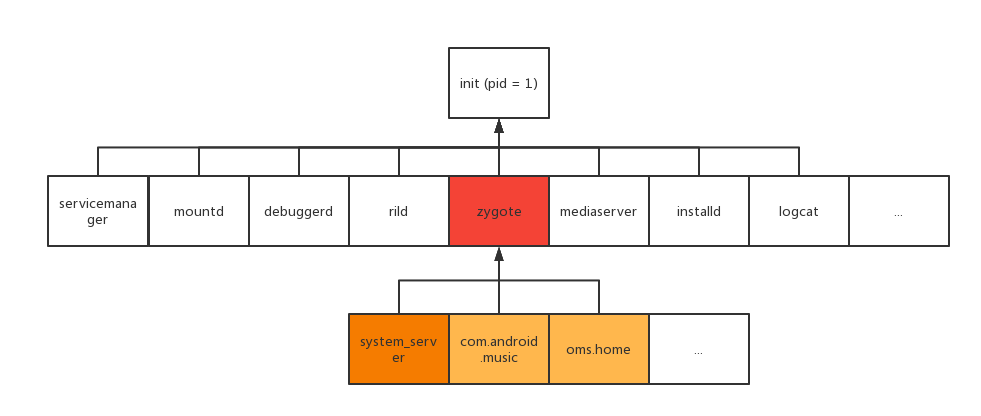

下图，是比较重要的一些进程的相关关系：
zygote的启动流程简单说明：
1）创建Java虚拟机；
2）为Java虚拟机注册native方法；
3）在com.android.internal.os.ZygoteInit中调用java类的主要方法；
4）加载ZygoteInit class；
5）注册zygote socket；
6）加载preload class；
7）加载preload 资源文件；
8）调用Zygote::forkSystemServer，fork一个新的进程，调用SystemServer的main方法，从而进入到java层的system_server进程的初始化流程中；
zygote进程初始化源代码分析：
代码位置：“frameworks/base/core/java/com/android/internal/os/
zygote进程是由init.rc文件中启动的，如下：
service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server class main socket zygote stream 660 root system onrestart write /sys/android_power/request_state wake onrestart write /sys/power/state on onrestart restart media onrestart restart netdapp_process：
其中app_process被编译成一个可执行程序，
代码位置：frameworks\base\cmds\app_process，分析如下：
1）Android.mk:
Android.mk:LOCAL_PATH:= $(call my-dir)include $(CLEAR_VARS) LOCAL_SRC_FILES:= \ app_main.cpp LOCAL_SHARED_LIBRARIES := \ libcutils \ libutils \ libandroid_runtime LOCAL_MODULE:= app_process include $(BUILD_EXECUTABLE)其中，app_main.cpp是入口，而且，引用了libandroid_runtime库。
2）app_main.cpp:
看一下app_main.cpp的main函数：
int main(int argc, const char* const argv[]){ // These are global variables in ProcessState.cpp mArgC = argc; mArgV = argv; mArgLen = 0; for (int i=0; i<argc; i++) { mArgLen += strlen(argv[i]) + 1; } mArgLen--; AppRuntime runtime; const char* argv0 = argv[0]; // Process command line arguments // ignore argv[0] argc--; argv++; // Everything up to '--' or first non '-' arg goes to the vm int i = runtime.addVmArguments(argc, argv); // Parse runtime arguments. Stop at first unrecognized option. bool zygote = false; bool startSystemServer = false; bool application = false; const char* parentDir = NULL; const char* niceName = NULL; const char* className = NULL; while (i < argc) { const char* arg = argv[i++]; if (!parentDir) { parentDir = arg; } else if (strcmp(arg, "--zygote") == 0) { zygote = true; niceName = "zygote"; } else if (strcmp(arg, "--start-system-server") == 0) { startSystemServer = true; } else if (strcmp(arg, "--application") == 0) { application = true; } else if (strncmp(arg, "--nice-name=", 12) == 0) { niceName = arg + 12; } else { className = arg; break; } } if (niceName && *niceName) { setArgv0(argv0, niceName); set_process_name(niceName); } runtime.mParentDir = parentDir; if (zygote) { runtime.start("com.android.internal.os.ZygoteInit", startSystemServer ? "start-system-server" : ""); } else if (className) { // Remainder of args get passed to startup class main() runtime.mClassName = className; runtime.mArgC = argc - i; runtime.mArgV = argv + i; runtime.start("com.android.internal.os.RuntimeInit", application ? "application" : "tool"); } else { fprintf(stderr, "Error: no class name or --zygote supplied.\n"); app_usage(); LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied."); return 10; }}分析：
(1)根据输入参数来判断，该如何进行runtime.start参数的配置。在上面的initl.rc中，参数是：
-Xzygote /system/bin --zygote --start-system-server
所以 ，有：
zygote = true;
startSystemServer = true;
然后，会执行到：
runtime.start("com.android.internal.os.ZygoteInit",
startSystemServer ? "start-system-server" : "");
去通过ZygoteInit来继续进行zygote的初始化流程。
3）runtime：
既然ZygoteIni由truntime.start来运行，看一下runtime的实现：
类图：

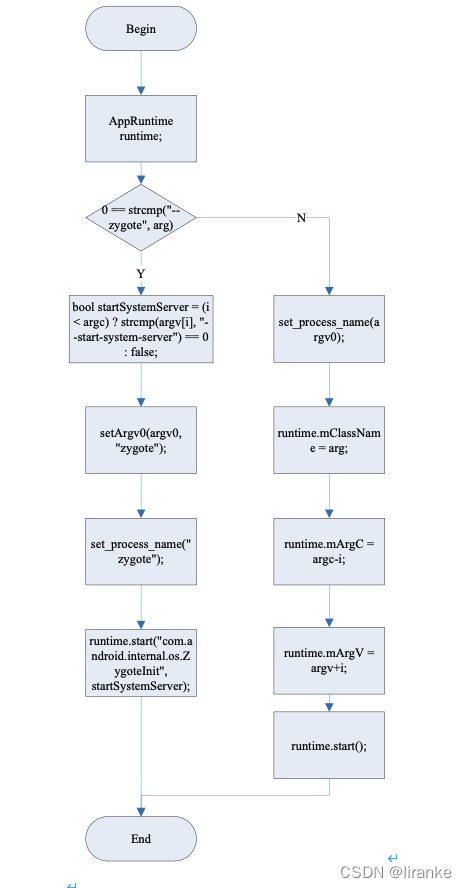

流程图：
分析：
如果是“--zygote”，则启动zygote进程相关代码；
否则，会根据参数，启动（创建）参数所在的app。
4）ZygoteInit：
在分析完runtime之后，再来看一runtime.start的第一个参数“
com.android.internal.os.ZygoteInit
”的相关实现：
代码位置：frameworks/base/core/java/com/android/internal/os/ZygoteInit.java。

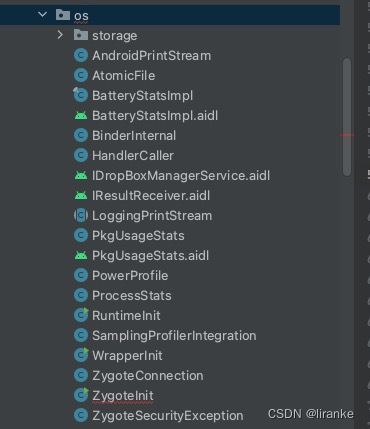

这是个java代码，也就是说，执行了大半天，这时候终于执行到了java代码，有runtime（即dvm虚拟机的runtime运行时库）启动了java代码。看一下这个目录的代码文件（已经是java代码了）：
在这个目录下，没有Android.mk文件。这是因为这已经是java层了，而不是native层。对于java层的代码来说，只是说是不是要打包到jar中。而对于C/C++来说，要编译成lib,或者exe。

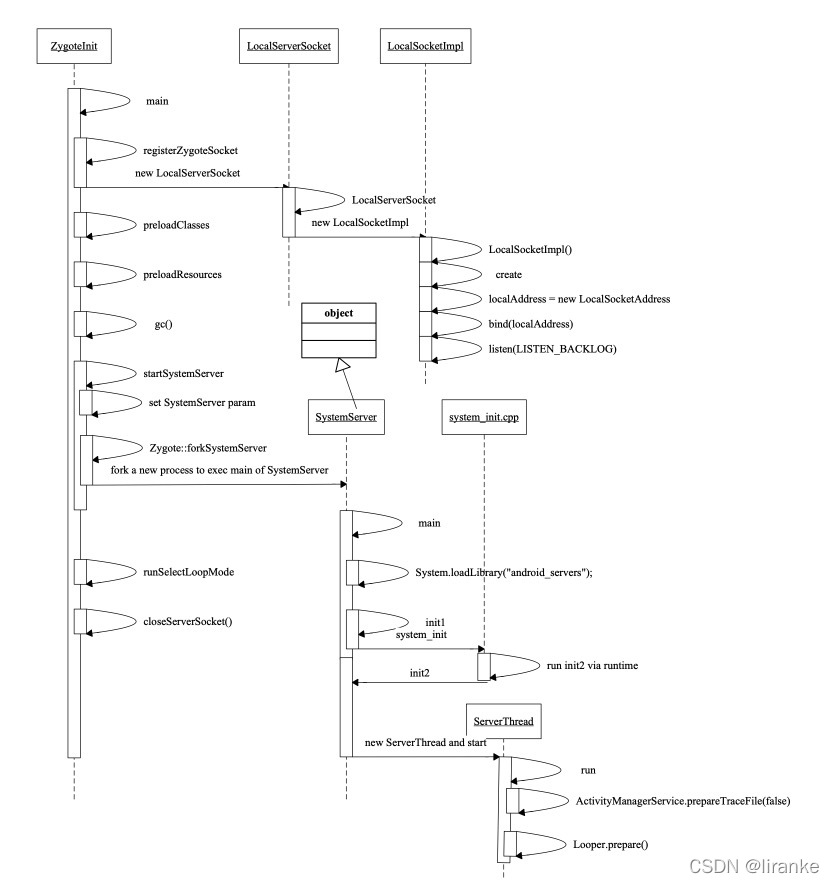

其中，ZygoteInit的 流程图如下：
分析：
（1）为zygote注册一个socket，并且保存起来，保存到
sServerSocket
变量中；这是一个LocalServerSocket类型的socket，详细代码如下：
private static void registerZygoteSocket() { if (sServerSocket == null) { int fileDesc; try { String env = System.getenv(ANDROID_SOCKET_ENV); fileDesc = Integer.parseInt(env); } catch (RuntimeException ex) { throw new RuntimeException( ANDROID_SOCKET_ENV + " unset or invalid", ex); } try { sServerSocket = new LocalServerSocket( createFileDescriptor(fileDesc)); } catch (IOException ex) { throw new RuntimeException( "Error binding to local socket '" + fileDesc + "'", ex); } } }同时，创建了文件描述符FileDescriptor, 即ANDROID_SOCKET_ENV环境变量对应的文件描述符FileDescriptor，ANDROID_SOCKET_ENV的定义：
private static final String ANDROID_SOCKET_ENV = "ANDROID_SOCKET_zygote";
（2）预加载一些class和资源文件。这样的好处是，会加快app的启动。当一个app启动时，就不需要重新加载这些资源了；
（3）孵化（fork）SystemServer进程：Zygote::SystemServer就会通过系统调用fork函数来创建一个新的进程，这个进程就是SystemServer；

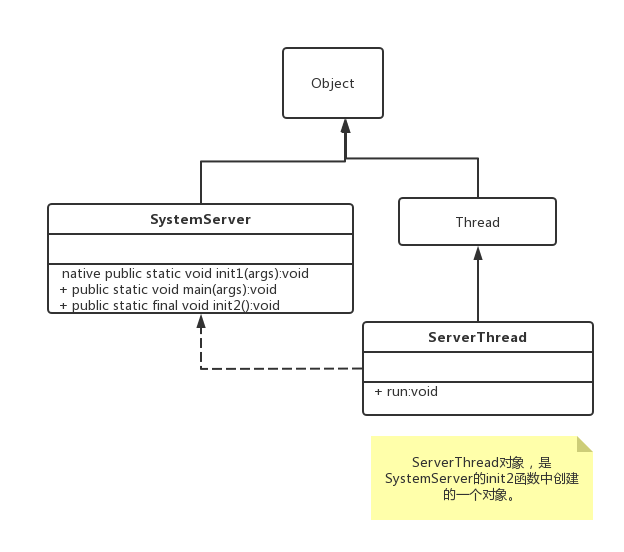

（4）然后，执行到SystemServer的main方法，这是一个java类，整个SystemServer的文件中，定义了两个类，如下：
5) SystemServer:
在SystemServer.main方法中，
System.loadLibrary("android_servers"); //加载“android_servers”库
init1(args); //这是个jni接口，会再调用到native层的init1方法中。
然后，init1会执行到native层，然后再通过native层调用到java层的init2方法，相关代码流程：
SystemServer.java -> com_android_server_SystemServer.cpp -> system_init.cpp ->SystemServer.java
com_android_server_SystemServer.cpp的init1函数:
static void android_server_SystemServer_init1(JNIEnv* env, jobject clazz){ system_init();}system_init的实现（在system_init.cpp文件中）：extern "C" status_t system_init(){ ALOGI("Entered system_init()"); sp proc(ProcessState::self()); sp sm = defaultServiceManager(); ALOGI("ServiceManager: %p\n", sm.get()); sp grim = new GrimReaper(); sm->asBinder()->linkToDeath(grim, grim.get(), 0); char propBuf[PROPERTY_VALUE_MAX]; property_get("system_init.startsurfaceflinger", propBuf, "1"); if (strcmp(propBuf, "1") == 0) { // Start the SurfaceFlinger SurfaceFlinger::instantiate(); } property_get("system_init.startsensorservice", propBuf, "1"); if (strcmp(propBuf, "1") == 0) { // Start the sensor service SensorService::instantiate(); } // And now start the Android runtime. We have to do this bit // of nastiness because the Android runtime initialization requires // some of the core system services to already be started. // All other servers should just start the Android runtime at // the beginning of their processes's main(), before calling // the init function. ALOGI("System server: starting Android runtime.\n"); AndroidRuntime* runtime = AndroidRuntime::getRuntime(); ALOGI("System server: starting Android services.\n"); JNIEnv* env = runtime->getJNIEnv(); if (env == NULL) { return UNKNOWN_ERROR; } jclass clazz = env->FindClass("com/android/server/SystemServer"); if (clazz == NULL) { return UNKNOWN_ERROR; } jmethodID methodId = env->GetStaticMethodID(clazz, "init2", "()V"); if (methodId == NULL) { return UNKNOWN_ERROR; } env->CallStaticVoidMethod(clazz, methodId); ALOGI("System server: entering thread pool.\n"); ProcessState::self()->startThreadPool(); IPCThreadState::self()->joinThreadPool(); ALOGI("System server: exiting thread pool.\n"); return NO_ERROR;}分析：
在init1函数，启动一写service（如果没有启动的话）；然后，创建一个runtime，由runtime去调用到java层的SystemServer类的init2方法；最后，将其加入线程池。
那好，我嗯再回到SystemServer类的init2方法，如下：
public static final void init2() { Slog.i(TAG, "Entered the Android system server!"); Thread thr = new ServerThread(); thr.setName("android.server.ServerThread"); thr.start(); }在init2中，启动了ServerThread。
6）ServerThread:
所以，整个SystemServer其实，最关键的实体是这个ServerThread线程。我们之间看run函数的实现：
@Override public void run() { Looper.prepare(); android.os.Process.setThreadPriority( android.os.Process.THREAD_PRIORITY_FOREGROUND); BinderInternal.disableBackgroundScheduling(true); android.os.Process.setCanSelfBackground(false); LightsService lights = null; PowerManagerService power = null; BatteryService battery = null; VibratorService vibrator = null; AlarmManagerService alarm = null; NetworkManagementService networkManagement = null; NetworkStatsService networkStats = null; NetworkPolicyManagerService networkPolicy = null; ConnectivityService connectivity = null; ...... // Critical services... try { Slog.i(TAG, "Entropy Mixer"); ServiceManager.addService("entropy", new EntropyMixer()); Slog.i(TAG, "Power Manager"); power = new PowerManagerService(); ServiceManager.addService(Context.POWER_SERVICE, power); ...... pm = PackageManagerService.main(context, factoryTest != SystemServer.FACTORY_TEST_OFF, onlyCore); boolean firstBoot = false; try { firstBoot = pm.isFirstBoot(); } catch (RemoteException e) { } ActivityManagerService.setSystemProcess(); mContentResolver = context.getContentResolver(); // The AccountManager must come before the ContentService try { Slog.i(TAG, "Account Manager"); ServiceManager.addService(Context.ACCOUNT_SERVICE, new AccountManagerService(context)); } catch (Throwable e) { Slog.e(TAG, "Failure starting Account Manager", e); } ...... } catch (RuntimeException e) { Slog.e("System", ""); Slog.e("System", " Failure starting core service", e); } DevicePolicyManagerService devicePolicy = null; StatusBarManagerService statusBar = null; InputMethodManagerService imm = null; AppWidgetService appWidget = null; NotificationManagerService notification = null; WallpaperManagerService wallpaper = null; LocationManagerService location = null; CountryDetectorService countryDetector = null; TextServicesManagerService tsms = null; LockSettingsService lockSettings = null; DreamManagerService dreamy = null; // Bring up services needed for UI. if (factoryTest != SystemServer.FACTORY_TEST_LOW_LEVEL) { try { Slog.i(TAG, "Input Method Service"); imm = new InputMethodManagerService(context, wm); ServiceManager.addService(Context.INPUT_METHOD_SERVICE, imm); } catch (Throwable e) { reportWtf("starting Input Manager Service", e); } try { Slog.i(TAG, "Accessibility Manager"); ServiceManager.addService(Context.ACCESSIBILITY_SERVICE, new AccessibilityManagerService(context)); } catch (Throwable e) { reportWtf("starting Accessibility Manager", e); } } try { wm.displayReady(); } catch (Throwable e) { reportWtf("making display ready", e); } try { pm.performBootDexOpt(); } catch (Throwable e) { reportWtf("performing boot dexopt", e); } try { ActivityManagerNative.getDefault().showBootMessage( context.getResources().getText( com.android.internal.R.string.android_upgrading_starting_apps), false); } catch (RemoteException e) { } if (factoryTest != SystemServer.FACTORY_TEST_LOW_LEVEL) { MountService mountService = null; if (!"0".equals(SystemProperties.get("system_init.startmountservice"))) { try { /* * NotificationManagerService is dependant on MountService, * (for media / usb notifications) so we must start MountService first. */ Slog.i(TAG, "Mount Service"); mountService = new MountService(context); ServiceManager.addService("mount", mountService); } catch (Throwable e) { reportWtf("starting Mount Service", e); } } try { Slog.i(TAG, "LockSettingsService"); lockSettings = new LockSettingsService(context); ServiceManager.addService("lock_settings", lockSettings); } catch (Throwable e) { reportWtf("starting LockSettingsService service", e); } try { Slog.i(TAG, "Device Policy"); devicePolicy = new DevicePolicyManagerService(context); ServiceManager.addService(Context.DEVICE_POLICY_SERVICE, devicePolicy); } catch (Throwable e) { reportWtf("starting DevicePolicyService", e); } ...... } // These are needed to propagate to the runnable below. final Context contextF = context; final BatteryService batteryF = battery; final NetworkManagementService networkManagementF = networkManagement; final NetworkStatsService networkStatsF = networkStats; final NetworkPolicyManagerService networkPolicyF = networkPolicy; final ConnectivityService connectivityF = connectivity; final DockObserver dockF = dock; final UsbService usbF = usb; ...... Looper.loop(); Slog.d(TAG, "System ServerThread is exiting!"); }说明：
在这个run方法中，初始化了Android系统框架层的各种service，包括：
PowerManagerService：电源管理服务
BatteryService：电池服务
PackageManagerService：包管理服务
ActivityManagerService：activity管理服务
NetworkStatsService：网络状态服务
......
这样，Android系统框架层的SystemServer进程启动完毕，许多srevice组件也都初始化好了。
至此，整个zygote就完成了它的使命，最终把Android系统框架层的SystemServer进程启动完毕做为结束点。
7）runSelectLoopMode函数:
在初始化完的SystemServer进程后，就进入一个循环中，即runSelectLoopMode函数的执行。等待客户端的请求事件，如果有请求事件，就去创建进程，这就涉及到应用进程的创建了，这部分内容在下一节讨论。
下一节：
Android系统的心脏-Zygote进程如何fork一个新的应用进程
