仅售 15 美元，树莓派 Zero W 继任者终于发布，可惜没躲过全球缺“芯”

众所周知，树莓派是专为学习计算机编程教育而设计的一款微型电脑，其外表虽小，却是“五脏俱全”，具有电脑的基本功能，加之售价较为“亲民”，因此广受编程爱好者欢迎。

回看树莓派这一路的发展，可以发现它一直坚持着一个理念，即让所有人都能用得起树莓派。基于这种理念，树莓派在 2015 年推出了 Zero 系列：相较于彼时 20-35 美元的树莓派 Model B 系列，定价 5 美元的树莓派 Zero 几乎消除了入门编程的成本障碍。

时至今日，树莓派 Zero 和树莓派 Zero W（W 表示无线 Wireless，即树莓派 Zero W 拥有无线功能，售价 10 美元）已出售近 400 万台，并成功应用于从智能扬声器到医院呼吸机的所有领域。树莓派基金会创始人 Eben Upton 对此欣慰表示：“在我们推出的所有产品中，Zero 系列仍然是我最引以为豪的产品，因为它完美体现了我们的使命：消除成本障碍，让所有人都可以使用树莓派。”

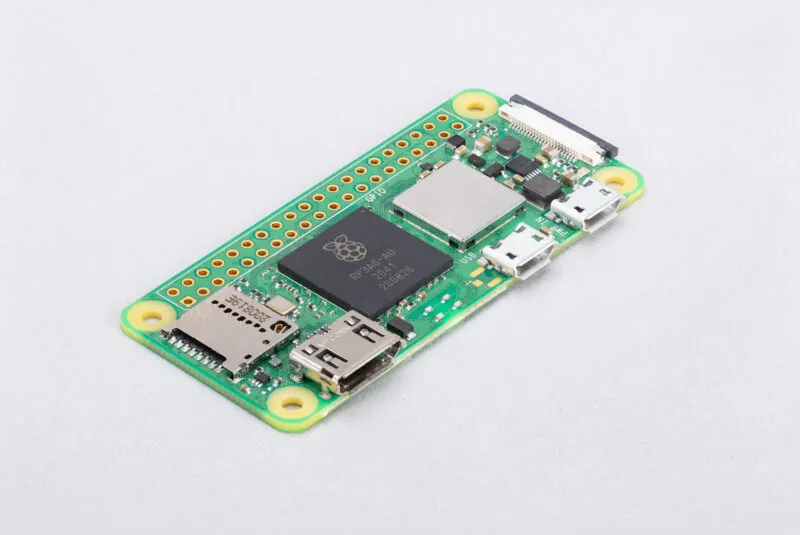

如今，阔别 6 年，树莓派 Zero W 的继任者终于来了：昨天，Eben Upton 发布了树莓派 Zero 2 W，15 美元的售价依旧亲民，而性能相比原先的树莓派 Zero W 几乎提升了 5 倍

（图片来自树莓派官方）

一、树莓派 Zero 2 W 规格

既然是时隔 6 年所推出的树莓派 Zero W 继任者，我们自然要先聚焦树莓派 Zero 2 W 的重点规格配置：

• 采用 Broadcom 的 BCM2710A1 四核 64 位芯片组（1GHz 的 Arm Cortex-A53）

• 512MB LPDDR2 SDRAM

• 2.4GHz IEEE 802.11b/g/n 无线局域网、蓝牙 4.2、BLE

• 1 个 USB 2.0（支持 OTG）

• 与 HAT 兼容的 40 针 I/O 针脚

• MicroSD 卡插槽

• 迷你 HDMI 端口

-复合视频和复位引脚焊点

• CSI-2 摄像头连接器

• H.264、MPEG-4 解码 (1080p30)；H.264 编码 (1080p30)

• OpenGL ES 1.1、2.0 图形

对于这个配置，了解的人肯定觉得有些眼熟，因为 Zero 2 W 的设计师 Simon Martin 是在原先的 Zero 中加入额外的性能，因此所有为 Zero 设计的外壳和配件都应该与 Zero 2 W 完美契合。

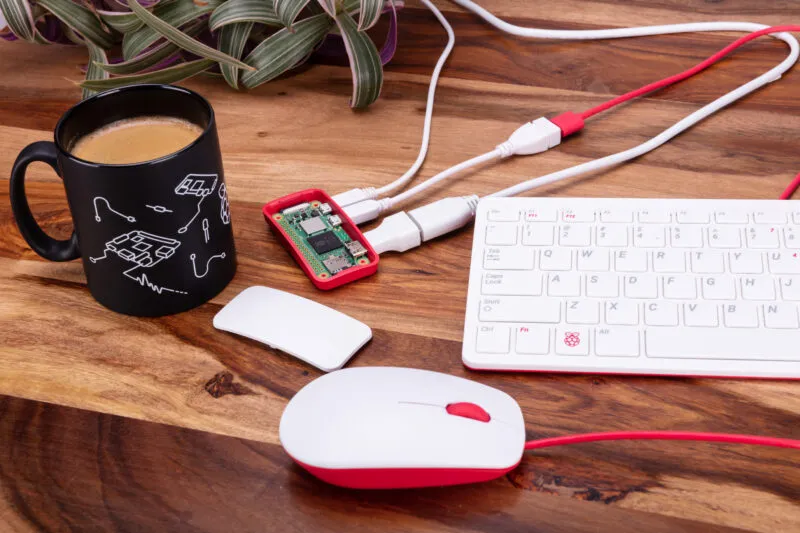

（图片来自树莓派官方）

不过也正因如此，在 Zero 2 W 的设计过程中，如何将这些额外的功能模块全部封装进去是一大难题：树莓派 Zero 的板子太小了，组件又是单面放置，没有多余的物理空间来容纳主要 SoC 和封装独立的 SDRAM。

二、性能与艺术兼具的封装工艺

与树莓派 1 一样，树莓派 Zero 和 Zero W 也是基于 Broadcom BCM2835 芯片构建的。以前为应对类似空间不足的问题，树莓派会采用 PoP（Package on Package，封装体叠层技术）技术，即把 SDRAM 直接封装在 SoC 顶部。

可惜的是，这个方法在 Zero 2 W 中并不适用：为了创建 BCM2836 和 BCM2837，Broadcom 上添加了一个四核 Cortex-A7 和一个四核 Cortex-A53，因此芯片超出了 PoP 空腔。

在这种情况下，树莓派设计者关注到了 BCM2835 的一个“孪生兄弟”BCM2763——它将 128MB SDRAM 芯片与 SoC 芯片直接集成到封装中，即系统级封装（SiP）。

最开始，BCM2763 旨在用作手机的图形协处理器，巧的是，在 2011 年树莓派还未正式发布，仅处于原型机时，就是用的 BCM2763 来进行演示。更巧的是，十年前在 Broadcom 设计出 BCM2763 封装的 Simon Martin 如今正在树莓派工作。

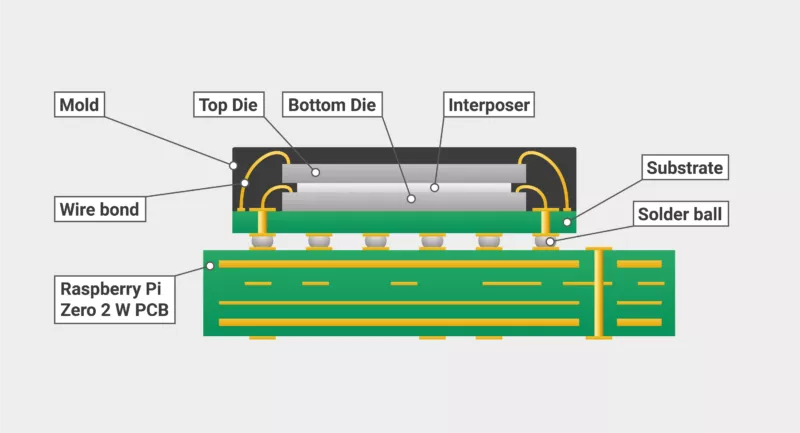

为了解决 Zero 2 W 的封装难题，Simon Martin 创建出了 RP3A0，这是一种现代 SiP，结合了 BCM2837A1 中使用的 BCM2710A1 芯片、一个 4Gbit Micron LPDDR2 芯片以及平滑核心电源电压所需的去耦电容。

（RP3A0 系统级封装）

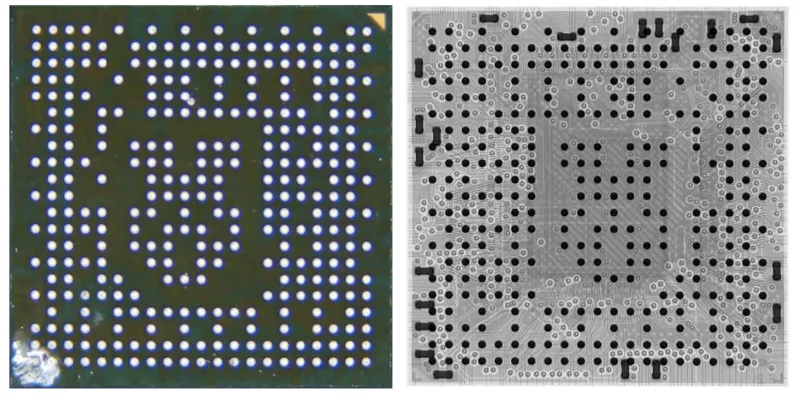

真正的设计师从来不会放弃表达艺术的机会。Simon Martin 在通过 RP3A0 解决 Zero 2 W 的封装问题后，还设法将一个分辨率较低的树莓派 Logo 融入了进去：

三、树莓派 Zero 2 W 也逃不开全球缺“芯”

封装问题解决，接下里就该聚焦树莓派 Zero 2 W 的其他方面了，例如散热、电源及其无线模块。

• 散热

更高的性能意味着散热也是一大挑战。在这个问题上，Zero 2 W 与其他近期推出的树莓派产品一样，都采用了加厚的内部铜层将热量从处理器传导出去。

这个散热效果有多好呢？Eben Upton 举了一个例子：“在 20 摄氏度的环境下，无外壳的树莓派 Zero 2 W 可以无限期地运行我们最喜欢的 LINPACK 线性代数压力测试，还不会出现节流。”

• 无线模块

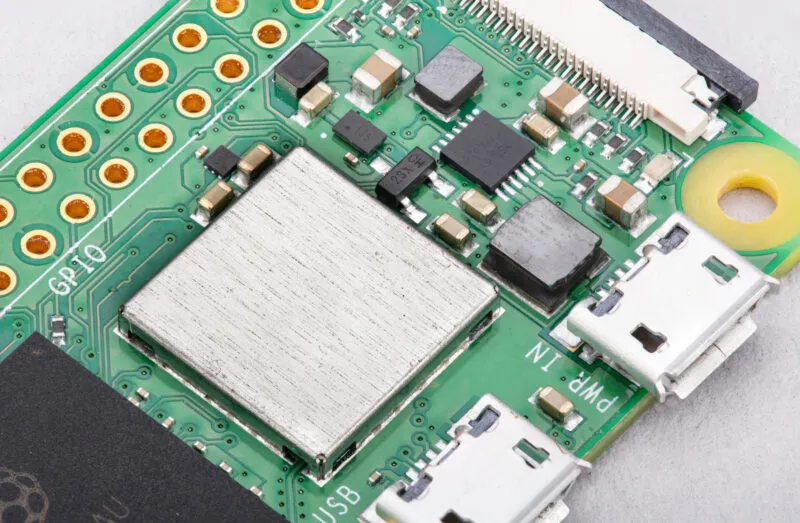

在巨大的 RP3A0 封装旁边，可以看到一个大型金属屏蔽罩：

这个金属屏蔽罩覆盖了电路板上的无线电路，保护其免受外部干扰。此外，与自 3B+ 以来的所有树莓派产品一样，Zero 2 W 具有 FCC 模块化认证，减少了将其集成到最终产品中所涉及的合规工作量。

• 电源

为了匹配 Zero 2 W，树莓派还推出了新的官方 USB 电源，使用 USB micro-B 连接器代替 USB-C 连接器，峰值电流额定值也会降低为 2.5A。

目前，树莓派 Zero 2 W 已在英国、欧盟、美国、加拿大和中国香港发售，但由于受到全球缺芯的影响，其出货量会受到一定影响：今年预计将发售 20 万台，2022 年上半年将出货 25 万台。

不过，买不到树莓派 Zero 2 W 的人也不用担心，因为树莓派官方表示，Zero 和 Zero W 目前不会停产，并且 Zero 2 W 至少在 2028 年 1 月之前都会一直生产下去。

虽然在购入树莓派 Zero 2 W 方面可能会有些小阻碍，但许多编程爱好者已经对其非常期待了：

@Max：

“祝贺树莓派 Zero 2 W，它是 Zero 系列的一个非常受欢迎的成员，我相信它会被用于世界各地的许多项目。期待工业设计师和创客社区成员的想法！”

@aBUGSworstnightmare：

“真是一个惊喜，恭喜！”

@tramcrazy：

“哇！这太令人兴奋了！我迫不及待地想亲自动手做一些比以往任何时候都更强大的小项目。RP3A0 也真是一个了不起的成就。”

那么，你是否也对树莓派 Zero 2 W 感兴趣呢？
