距离矢量路由协议

网友: 文档中心 2022-04-20 09:32:17

文章目录

  • 前言✨✨✨
    • Route base💺
        • 什么是路由：⛵
        • 什么是路由表：🚏
        • 路由表的基本元素：🏎️
        • 管理距离：🛻
        • 路由分两类：🚆
        • 配置静态路由：🛰️
        • 默认路由：🚨
        • 什么是路由协议：🚂
        • 从工作原理分为：⛺
        • 配置浮动静态路由:🚦
  • 距离矢量路由协议🗺️
  • 🌌总结🌌

前言✨✨✨

⛴️新的征途从这里开始⛴️

Route base💺

路由介绍：

什么是路由：⛵

路由就是寻径
路由信息就是去往目的地的一条信息，它指明了去往的目的地
要完成数据包的传输，路由器必须知道并处理哪些信息：

  1. 目的地址。
  2. 相邻路由器，并且能够从邻居处获得远程网络的信息。
  3. 到远程网络的所有可能路径。
  4. 能计算出到达远程网络的最佳路径。
  5. 要能够维护并验证路由信息，在路径发生改变时，要能很快的知道

什么是路由表：🚏

  • 路由器使用一个路由器来保存去往目的地的路由信息，路由表中的信息描述了如何到达远程网络。
  • 路由器根据路由器中的路由信息来进行数据包的转发，如果来路由表中找不到去往目的地的路由，数据包将会被丢弃。
  • 路由表默认只有直连路由信息

路由表的基本元素：🏎️

  1. 目标网络
  2. 去往目的地的下一跳地址（直连的邻居地址）
  3. 出接口
  4. 管理距离值
  5. metric值 描述了去往目的地的路线的好坏

管理距离：🛻

当不同的路由协议学到去往同一目的地路由的时候，用于在路由协议之间进行比较，以确定把从哪一种路由协议学到的路由放入路由表。

路由分两类：🚆

  1. 静态路由 – 手工配置的路由
  2. 动态路由 – 由动态路由协议学到的路由
  3. 默认路由 – 是一种特殊的形式，它指明了如果在路由表内找不到去往目的地的路由时，可以将数据从哪个方向转发出去。

配置静态路由：🛰️

实验一：在R2和R3上配置静态路由，实现互访。距离矢量路由协议

R2#configure terminalEnter configuration commands, one per line.  End with CNTL/Z.R2(config)#ip route 13.1.1.0 255.255.255.0 12.1.1.1
R3#configure terminalEnter configuration commands, one per line.  End with CNTL/Z.R3(config)#ip route 12.1.1.0 255.255.255.0 serial 1/1R3(config)#ip route 172.16.0.0 255.255.0.0 10.1.1.1 ?  <1-255>    Distance metric for this route  nameSpecify name of the next hop  permanent  permanent route  tag Set tag for this route  track      Install route depending on tracked item  <cr>R3(config)#ip route 172.16.0.0 255.255.0.0 10.1.1.1  50 修改管理距离R3(config)#ip route 172.16.0.0 255.255.0.0 10.1.1.1  permanent  默认当下一跳不可达时。此路由就会从路由表删除。加了这个参数就是无论下一跳是否可达。都保留在路由表中。（用这个参数时不能写接口，只能用下一跳。）

默认路由：🚨

默认路由是一条特殊的路由，可以用来代表所有的网络。
通常可以在存根网络上只配置默认路由：存根网络是指与外界只有一个输出连接的网络。
实验二：距离矢量路由协议

R2#configure  terminalEnter configuration commands, one per line.  End with CNTL/Z.R2(config)#ip route 0.0.0.0 0.0.0.0 s1/1R2(config)#ip classless 如果想使用默认路由，就必须打上这一命令，否则数据包会被丢弃。现已默认配置。R2(config)#

什么是路由协议：🚂

路由协议从工作范围来分类：

  1. 内部路由协议 IGP – 工作在自治系统之内
  2. 外部路由协议 EGP – 工作在这种系统之外

从工作原理分为：⛺

  1. 距离矢量协议 例如：RIP距离矢量协议通过判断离查找到达远程网络的最佳路径。数据包每通过一个路由器，称为一跳。使用最少跳数到达目的网络的路由被认为是最佳路由。
    距离矢量路由协议发送完整的路由表到相邻的路由器，一个传一个，所以被戏称为传言路由。周期为30秒
  2. 链路状态协议 例如：OSPF
    LSA（Link state）链路状态信息
  3. 混合型协议 例如：EIGRP

还可以分为：

  1. 有类协议 RIP-V1 、IGRP 通告时不带掩码，在主类边界自动汇总，不以手工汇总
  2. 无类汇总 RIP-V2 、EIGRP 、OSPF

配置浮动静态路由:🚦

这是一种用来进行利用备份的方法，可以在动态路由发生改变，不再可用的情况下去启用一个备份路径。
其实就是写一条静态路由，但是将它的管理距离值设得比动态路由协议要大，这样平常这条静态路由就不会起作用，一旦动态路由不可用，消失了，这条静态路由就生效了。
实验三：

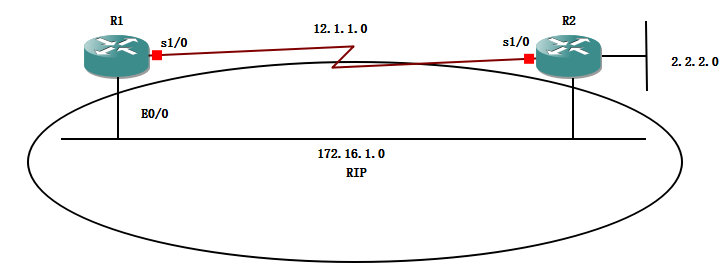

R1和R2之间有两条链路，在R1与R2的E0/0口之间运行RIP，并且将2.2.2.0 宣告进RIP，这样R1就可以学到2.2.2.0的路由，R1和R2之间还有一条链路是用s1/0口相连，现在要求在E0/0口down掉之后，R1还能通过S1.0的接口访问2.2.2.0网段。在这里插入图片描述

R1#configure terminalEnter configuration commands, one per line.  End with CNTL/Z.R1(config)#ip route 2.2.2.0 255.255.255.0 s1/0 150   只要在R1上设置这样一条静态路由就可以了

让我们一起前去绚烂的霓虹🎇

距离矢量路由协议🗺️

  1. 距离矢量名称是因为路由以协议的矢量（距离，方向）的方式被通告出去的，其中距离是根据度量定义的，方向是根据下一跳路由器定义的。
  2. 定期更新、广播更新、路由表更新；依照传说；距离矢量路由协议并不了解网络拓扑。
  3. 定义一个最大值：
    定义跳数的最大值15跳，16跳为不可达，以避免路由选择环路
  4. 通过水平分割消除选择环路
    简单水平分割的规则是，从某接口发送的更新消息不包含从该接口收到的更新所包含的网络，就是我从这个接口收到的路由就不会再发回去。
  5. 路由毒化
    当10.4.0.0挂掉的时候，C会立即发送一条中毒消息（10.4.0.0 16跳）然后通告出去；B收到这条中毒消息后将10.4.0.0从路由表抹去，但仍存在在rip database里，状态是possible down，垃圾收集时间（Garbage colletion Cisco 默认60S）到后，路由被从B的database抹去。
    距离矢量路由协议
  6. 毒性逆转
    同上图,4.0挂掉后,C会发送中毒消息消息,理论上4.0的路由是C通告给B的,根据水平分割原则,B不能向C通告4.0的信息,但是带毒性逆转的水平分割打破了这个原则, B会定期向C发送4.0的毒性逆转消息,以让C知道,他的邻居晓得了4.0挂掉的消息并且在眼巴巴的等着4.0原地满血复活,这样做的另一个好处是避免环路,至少C不会从B再去访问4.0了。
  7. 用触发更新避免环路
    新的路由表一般是定期发送给邻居路由器的，而触发更新（triggered update）则是立即发送以响应路由表的变化。
  8. 用抑制定时器（hold-down timer）防止路由选择环路
    当一个router从邻居roter收到一条更新，指示以前可达的网络现在不可达了，或有一个更大的跳数的路由，则这个router标该路由为不可达并启动一个抑制定时器，如果在定时器满以前收到该路由又可达的更新，或者比以前的记录有更好的度量值，则该router标识这个路由可达并删除定时器。

🌌总结🌌

美好的时光总是过得很快：
距离向量路由协议（distance-vector routing protocol），为路由协议中的两大分类之一，这类协议采用距离向量（distance-vector，缩写为DV）算法来决定报文交换的路径。本文主要总结了距离矢量路由协议的基础
