利用Python绘制三维的规则体（3维柱体、立方体和旋转棱柱）
给大家分享几种用python绘制三维的几何体的方法：

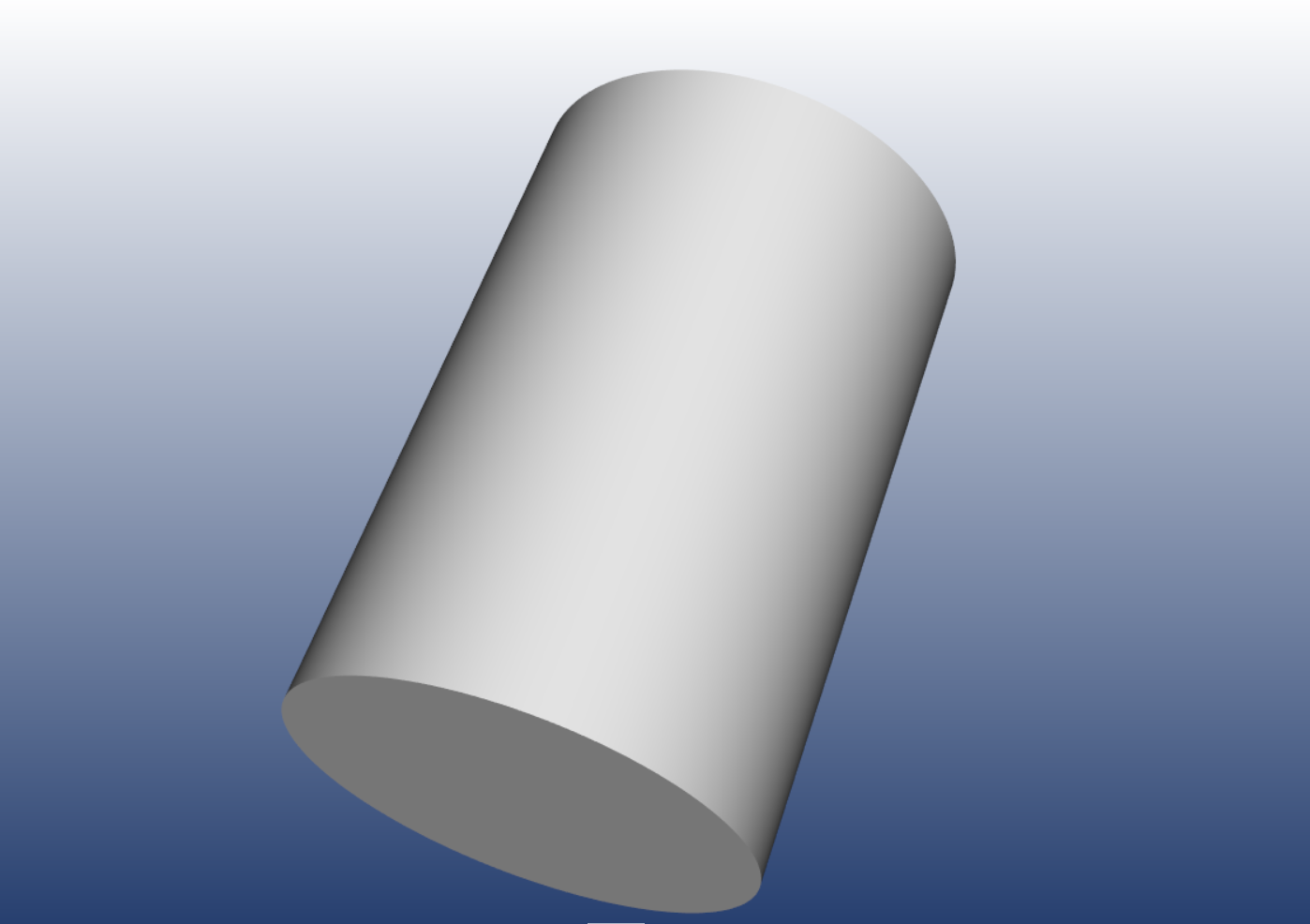

1.3维柱体
import vtk# *柱体# 生成一个中心在渲染场景原点的柱体，柱体的长轴沿着Y轴，柱体的高度、截面半径等都可以任意指定cylinder = vtk.vtkCylinderSource()# 高cylinder.SetHeight(3.0)# 截面半径cylinder.SetRadius(1.0)# 横截面边数cylinder.SetResolution(360)print(f"高:{cylinder.GetHeight()}、半径:{cylinder.GetRadius()}、面:{cylinder.GetResolution()}")# 映射,将输入的数据转换为几何图元(点、线、多边形)进行渲染cylinderMapper = vtk.vtkPolyDataMapper()# 设置 VTK 可视化管线的输入数据接口，对应的可视化管线输出数据的接口为 GetOutputPort()cylinderMapper.SetInputConnection(cylinder.GetOutputPort())# 三维空间中渲染对象最常用的 vtkProp 子类是 vtkActor(表达场景中的几何数据)和 vtkVolume(表达场景中的体数据)"""vtkProp子类负责确定渲染场景中对象的位置、大小和方向信息。Prop依赖于两个对象(Prop一词来源于戏剧里的“道具”，在VTK里表示的是渲染场景中可以看得到的对象。)一个是Mapper(vtkMapper)对象，负责存放数据和渲染信息，另一个是属性(vtkProperty)对象，负责控制颜色、不透明度等参数。"""cylinderActor = vtk.vtkActor()# 绘制对象添加映射器，设置生成几何图元的Mapper，即连接一个Actor到可视化管线的末端(可视化管线的末端就是Mapper)cylinderActor.SetMapper(cylinderMapper)# 绘制器，负责管理场景的渲染过程。# 组成场景的所有对象包括Prop，照相机(Camera)和光照(Light)都被集中在一个vtkRenderer对象中。# 一个vtkRenderWindow中可以有多个vtkRenderer对象，而这些vtkRenderer可以渲染在窗口中不同的矩形区域中(即视口)，或者覆盖整个窗口区域。renderer = vtk.vtkRenderer()# 绘制器添加对象，添加vtkProp类型的对象到渲染场景中renderer.AddActor(cylinderActor)# 绘制器设置背景，设置渲染场景的背景颜色renderer.SetBackground(0.1,0.2,0.4)print("Renderer bg:",renderer.GetBackground())# SetBackground2()用于设置渐变的另外一种颜色renderer.SetBackground2(1.0,1.0,1.0)# 打开背景颜色渐变效果，相当于调用方法 GradientBackgroundOn()renderer.SetGradientBackground(1)# 绘制窗口,将操作系统与VTK渲染引擎连接到一起renWin = vtk.vtkRenderWindow()# 绘制窗口添加绘制器,加入 vtkRenderer 对象renWin.AddRenderer(renderer)# 设置窗口的大小，以像素为单位renWin.SetSize(1200,1200)print("Window size:",renWin.GetSize())# 绘制窗口内所有绘制器同步渲染绘制#renWin.Render()# 交互器,提供平台独立的响应鼠标、键盘和时钟事件的交互机制"""vtkRenderWindowInteractor自动建立一个默认的3D场景交互器样式(Interactor Style)：vtkInteractorStyleSwitch，当然你也可以选择其他的交互器样式，或者是创建自己的交互器样式"""i_ren = vtk.vtkRenderWindowInteractor()# 交互器绑定绘制窗口,设置渲染窗口，消息是通过渲染窗口捕获到的，所以必须要给交互器对象设置渲染窗口i_ren.SetRenderWindow(renWin)# 为处理窗口事件做准备，交互器工作之前必须先调用这个方法进行初始化i_ren.Initialize()# 开始进入事件响应循环，交互器处于等待状态，等待用户交互事件的发生i_ren.Start()运行结果：

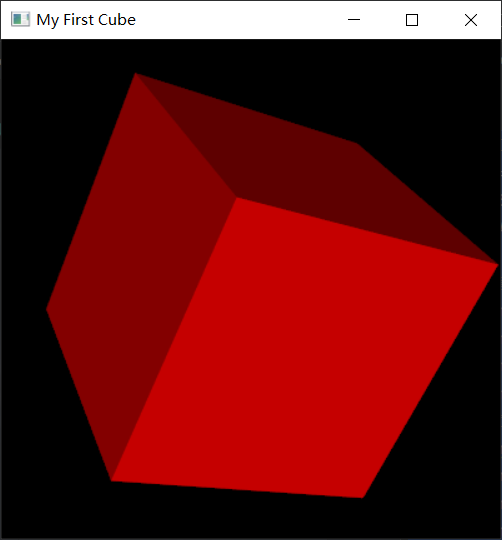

2：立方体
import vtk# 1. 读取数据cube = vtk.vtkCubeSource()cube.Update()#记得加这句不加看不到模型# 2. 建图（将点拼接成立方体）cube_mapper = vtk.vtkPolyDataMapper()cube_mapper.SetInputData(cube.GetOutput())# 3. 根据2创建执行单元cube_actor = vtk.vtkActor()cube_actor.SetMapper(cube_mapper)cube_actor.GetProperty().SetColor(1.0, 0.0, 0.0)# 4. 渲染（将执行单元和背景组合在一起按照某个视角绘制）renderer = vtk.vtkRenderer()renderer.SetBackground(0.0, 0.0, 0.0)#背景只有一个所以是Set()renderer.AddActor(cube_actor)#因为actor有可能为多个所以是add()# 5. 显示渲染窗口render_window = vtk.vtkRenderWindow()render_window.SetWindowName("My First Cube")render_window.SetSize(400,400)render_window.AddRenderer(renderer)# 渲染也会有可能有多个渲染把他们一起显示# 6. 创建交互控键（可以用鼠标拖来拖去看三维模型）interactor = vtk.vtkRenderWindowInteractor()interactor.SetRenderWindow(render_window)interactor.Initialize()render_window.Render()interactor.Start()运行结果：

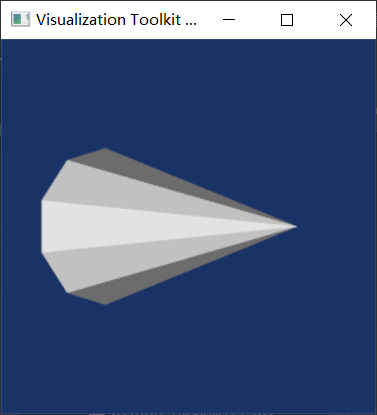

3：旋转棱柱：
import vtkimport timecone = vtk.vtkConeSource()cone.SetHeight(3.0)cone.SetRadius(1.0)cone.SetResolution(10)coneMapper = vtk.vtkPolyDataMapper()coneMapper.SetInputConnection(cone.GetOutputPort())coneActor = vtk.vtkActor()coneActor.SetMapper(coneMapper)ren1 = vtk.vtkRenderer()ren1.AddActor(coneActor)ren1.SetBackground(0.1, 0.2, 0.4)renWin = vtk.vtkRenderWindow()renWin.AddRenderer(ren1)renWin.SetSize(300, 300)for i in range(0, 360): time.sleep(0.08) renWin.Render() ren1.GetActiveCamera().Azimuth(i)
