无需编程，实现西门子，欧姆龙、三菱，AB等PLC之间通信和数据交换的方案
1 需求背景
工控项目中经常遇到西门子、三菱、欧姆龙、AB等不同的PLC，有时候需要实现这些PLC之间的信息交换。但是这些PLC之间的通信协议并不兼容，不能实现两个品牌的PLC之间的直接通信。在此需求下，使用协议转换网关，可轻松实现不同plc之间的数据交换，并且不需要更改plc里的程序。
2 工作原理
如下图所示，网关设备作为一个桥梁连接在西门子PLC和AB PLC之间。工作原理是网关分别和两种PLC进行通信。用户可以在onker网关里进行配置，建立两个PLC设备之间的数据对应关系。数据变化后，则网关会自动把变化的数据发送给对应的PLC中。同样，通过网关也可以实现其他品牌的PLC之间的数据交换。
3 设备连接
网关和西门子，三菱、欧姆龙、AB PLC进行网线连接，这些设备可以在同一个网段，也可以在不同的网段。
4 使用方法
-
下面以西门子PLC和AB PLC为例说明如何把一个PLC里的数据传递给另外一个PLC。
-

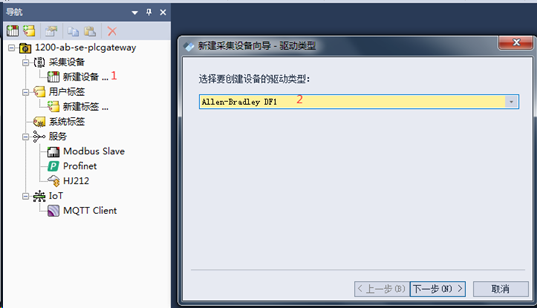

首先在网关中添加一个采集设备，采集AB PLC的数据。
-
-

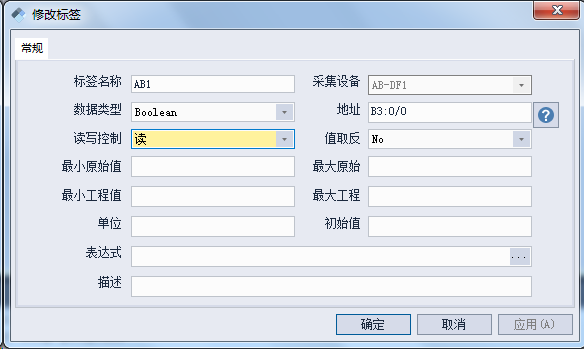

添加采集PLC中B3:0/0（标签AB1），B3:0/1（标签AB2）的数据标签。读写控制为“读”。
-
-

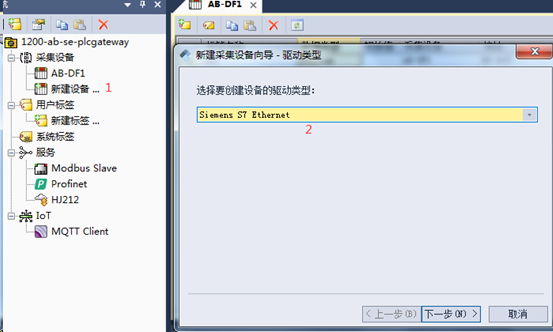

再新建一个采集设备，采集西门子PLC的数据
-
-

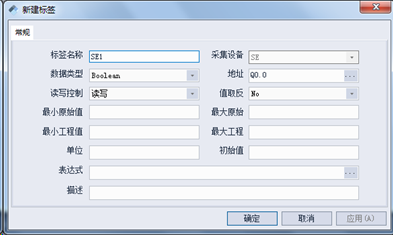

建好设备后，新增两个Q0.0和Q0.1的数据标签。读写控制为“读写”。
-
-
此时需要把AB PLC中的B3:0/0，B3:0/1的值写到西门子1200的Q0.0和Q0.1寄存器中。
-

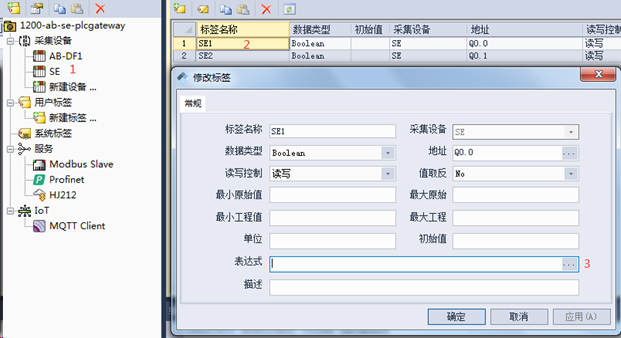

点击SE（1），再双击SE1（2），在弹出的窗口中点击（3），
-
-

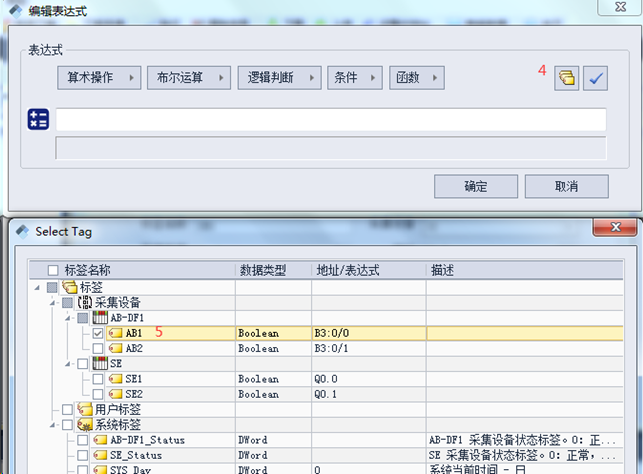

点击下图（4），在弹出的对话框中选择对应的变量。
-
-

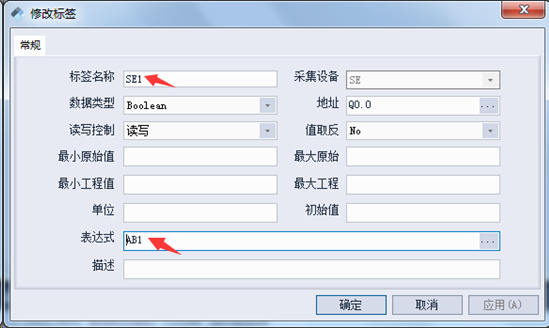

设置完成后，如下图所示。
-
-
配置完成后，下载的网关中运行，连接好AB，西门子PLC，就可以实现AB PLC中B3:0/0，B3:0/1的值写到西门子1200的Q0.0和Q0.1寄存器中。
5 使用网关的优点
使用协议转换网关可以很方便的实现不同PLC之间的转换。大量节省了项目实施过程的时间成本，人力成本。网关产品一般都是工业级品质，符合工业应用的场景。网关只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：
- 不需要修改PLC里的程序。
- 不用调整plc的参数。
- 不影响plc原有的工作方式和功能。
- PLC的寄存器地址配置到网关中就可以采集数据。
