七层路由机制-Ingress

网友: 文档中心 2022-04-10 09:20:25

这一篇写的比较混乱，勉强看。

Ingress概念：

通俗来讲：Ingress和之前说的Service、Deployment一样，也是一个k8s的资源类型；Ingress用于实现域名的方式访问k8s的内部应用，Service可能更适于服务间访问。

这东西我们使用的k8s官方维护的本版，另外nginx官方也有一个版本，怎么用看个人。

Ingress支持多种方案：包括 Nginx、Haproxy、Traefik、istio等；在实际中Ingress上面可能还有一层公司的硬件层代理。

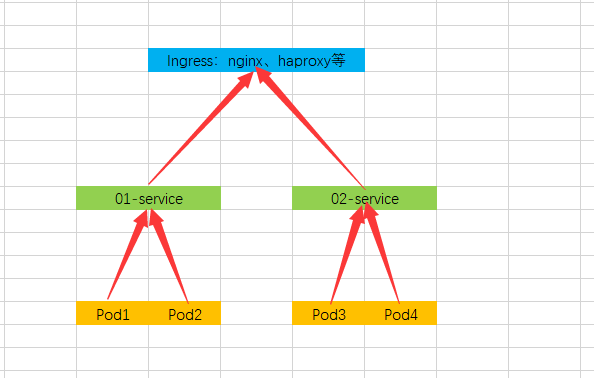

大概的流程图如下：
在这里插入图片描述

创建一个Ingress:

这个ingress使用Hlem方式创建，以后会写一篇helm的使用，现在不用管原理。

下面的资源我会提供：

  • Ingress-nginx使用的两个容器镜像下载地址：

  • 镜像地址：registry.cn-hangzhou.aliyuncs.com

  • 镜像：yyangs/ingress-nginx-controller；yyangs/ingress-nginx-kube-webhook-certgen

  • chart包链接：ingress-nginx-4.0.17

  • 首先我们先创建一个Helm（因为要使用helm创建）

[root@k8s-master01 ~]# wget https://get.helm.sh/helm-v3.8.0-linux-amd64.tar.gz[root@k8s-master01 ~]# tar xf helm-v3.8.0-linux-amd64.tar.gz[root@k8s-master01 ~]# mv linux-amd64/helm /usr/local/bin/helm
  • 创建一个仓库 ，方便安装ingress：ingress的APP VERSION版本最好要大于0.35，查看其下可用的包
[root@k8s-master01 ~]# helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx"ingress-nginx" has been added to your repositories[root@k8s-master01 ~]# helm repo listNAME  URL    ingress-nginxhttps://kubernetes.github.io/ingress-nginx[root@k8s-master01 ~]# helm search repo ingress-nginxNAME  CHART VERSIONAPP VERSIONDESCRIPTION    ingress-nginx/ingress-nginx4.0.171.1.1      Ingress controller for Kubernetes using NGINX a...
  • 下载ingress包，将包解压到一个创建的目录中方便修改配置
[root@k8s-master01 ~]# helm pull ingress-nginx/ingress-nginxingress-nginx-4.0.17.tgz[root@k8s-master01 ~]# mkdir /temp[root@k8s-master01 ~]# mv ingress-nginx-4.0.17.tgz /temp/[root@k8s-master01 ~]# cd /temp/[root@k8s-master01 temp]# tar xf ingress-nginx-4.0.17.tgz # 进到ingress-nginx目录[root@k8s-master01 temp]# cd ingress-nginx/
  • 修改values.yaml，基本每一行都代表一个位置
# 源位置controller:  name: controller  image:    registry: registry.cn-hangzhou.aliyuncs.com    image: yyangs/ingress-nginx-controller    ## digest: sha256:0bc88eb15f9e7f84e8e56c14fa5735aaa488b840983f87bd79b1054190e660de# dns策略  dnsPolicy: ClusterFirstWithHostNet# 使用宿主机端口号，性能好  hostNetwork: true# 资源类型选择DaemonSet，会在指定节点上部署  kind: DaemonSet# 在有标签的node上部署  nodeSelector:    kubernetes.io/os: linux    ingress: "true"# 类型，本地环境使用    type: ClusterIP# 最后位置的另一处源位置    patch:      enabled: true      image: registry: registry.cn-hangzhou.aliyuncs.com image: yyangs/ingress-nginx-kube-webhook-certgen ## digest: sha256:64d8c73dca984af206adf9d6d7e46aa550362b1d7a01f3a0a91b20cc67868660

对上面的修改做一些说明：

  • 镜像源：他默认源是国外的，我们访问不到。所以我替换成了我的阿里源，如果做这个实验的小伙伴可以用我的源；最后一处的源也一样；注意把校验注释

  • 使用hostNetwork: true创建，配合资源类型选择DaemonSet性能更好

  • dns策略：如果使用hostNetwork，策略需要改成dnsPolicy: ClusterFirstWithHostNet

  • 执行yaml文件创建

# 创建一个命名空间[root@k8s-master01 ingress-nginx]# kubectl create ns ingress-nginxnamespace/ingress-nginx created# 因为要在指定node上创建，所以给一台机器创建一个标签[root@k8s-master01 ingress-nginx]# kubectl label nodes k8s-master03 ingress=truenode/k8s-master03 labeled# 执行helm创建，那个名称自定义，之前出了一点问题，所以换个名字。[root@k8s-master01 ~]# cd /temp/ingress-nginx/您在 /var/spool/mail/root 中有新邮件[root@k8s-master01 ingress-nginx]# helm install nginx-ingress -n ingress-nginx .[root@k8s-master01 temp]# kubectl get pod -n ingress-nginx -o wide NAME READY   STATUS    RESTARTS   AGE   IP      NODE    NOMINATED NODE   READINESS GATESnginx-ingress-ingress-nginx-controller-lrs9s   1/1     Running   0   22h   192.168.10.4   k8s-master03   <none>    <none>

可以看到这个Pod已经起来了，并且部署在master03节点上，也就是有ingress=ture标签的节点上，这样对ingress进行扩容或缩容的时候就会方便很多。
比如当你想扩容的时候只需要在想扩容的节点打上对应的标签，就会自动部署一个新的Pod，就像下面这条命令。

kubectl label node k8s-master02 ingress=true

当我不想要这个Pod的时候，缩容也会比较简单，去掉标签就可以了，可以看出标签的强大之处，减号等于删除标签的意思。

kubectl label node k8s-master02 ingress-

hostNetwork方式部署的ingress，会在宿主机启动一个进程，我们去部署Pod的节点看一下，

[root@k8s-master03 ~]# ss -tpln | grep 80LISTEN     0      16384  192.168.10.4:2380*:*     users:(("etcd",pid=1703,fd=7))LISTEN     0      16384 *:80  *:*     users:(("nginx",pid=106434,fd=19),("nginx",pid=106427,fd=19))LISTEN     0      16384 *:80  *:*     users:(("nginx",pid=106433,fd=11),("nginx",pid=106427,fd=11))LISTEN     0      16384     [::]:80      [::]:*     users:(("nginx",pid=106433,fd=12),("nginx",pid=106427,fd=12))LISTEN     0      16384     [::]:80      [::]:*     users:(("nginx",pid=106434,fd=20),("nginx",pid=106427,fd=20))[root@k8s-master03 ~]# ps aux | grep nginxroot2622  0.0  0.1   8852  5456 ? Ss   01:12   0:00 nginx: master process nginx -g daemon off;101 2759  0.0  0.0   9272  2456 ? S    01:12   0:00 nginx: worker process101 2760  0.0  0.0   9272  2456 ? S    01:12   0:00 nginx: worker processroot      25605  0.0  0.0 112840  2292 pts/0    S+   15:19   0:00 grep --color=auto nginx101      106347  0.0  0.0    208     4 ? Ss   09:08   0:00 /usr/bin/dumb-init -- /nginx-ingress-controller --publish-service=ingress-nginx/nginx-ingress-ingress-nginx-controller --election-id=ingress-controller-leader --controller-class=k8s.io/ingress-nginx --ingress-class=nginx --configmap=ingress-nginx/nginx-ingress-ingress-nginx-controller --validating-webhook=:8443 --validating-webhook-certificate=/usr/local/certificates/cert --validating-webhook-key=/usr/local/certificates/key101      106359  0.1  1.1 743048 44956 ? Ssl  09:08   0:25 /nginx-ingress-controller --publish-service=ingress-nginx/nginx-ingress-ingress-nginx-controller --election-id=ingress-controller-leader --controller-class=k8s.io/ingress-nginx --ingress-class=nginx --configmap=ingress-nginx/nginx-ingress-ingress-nginx-controller --validating-webhook=:8443 --validating-webhook-certificate=/usr/local/certificates/cert --validating-webhook-key=/usr/local/certificates/key101      106427  0.0  0.9 145100 36332 ? S    09:08   0:00 nginx: master process /usr/local/nginx/sbin/nginx -c /etc/nginx/nginx.conf101      106433  0.0  1.0 157128 40848 ? Sl   09:08   0:06 nginx: worker process101      106434  0.0  1.0 157128 41000 ? Sl   09:08   0:07 nginx: worker process101      106435  0.0  0.7 143072 29120 ? S    09:08   0:00 nginx: cache manager process

运行之后，接下来尝试简单的使用：
传统架构中发布服务，需要配置修改nginx的配置文件；在k8s中ingress与其他资源类型一样，通过yaml去声明一个ingress的实例。
官方网址：ingress-controller官方文档详细内容可以看这。

使用官网上一个例子先认识一下ingress

vim ingress.yaml

apiVersion: networking.k8s.io/v1kind: Ingressmetadata:  annotations:  name: examplespec:  ingressClassName: nginx  rules:  # 可以配置多个rules  - host: foo.bar.com # 域名匹配    http:      paths:  # 相当于nginx的location配合，同一个host可以配置多个paths      - path: / pathType: Prefix backend:   service:     name: nginx-svc # 代理的哪个svc     port: number: 80

这里说一下上面这个实例的一些说明：

从rules开始向下是定义前后端连接的规则：

  • host：代表基于域名访问，客户端通过这个域名访问后端资源
  • http.paths：相当于nginx的location中匹配规则
  • pathType:Prefix：路径类型，路径由“/”符号分隔为一个个元素，匹配规则为逐个元素进行前缀匹配，默认ImplementationSpecific，还有一种是Exact。
  • backend：定义后端
  • service下定义后端的地址，包括代理的svc和端口号
    ————————————————————————————————

这里我遇到一个问题：

[root@k8s-master01 ~]# kubectl create -f ingress.yaml Error from server (InternalError): error when creating "ingress.yaml": Internal error occurred: failed calling webhook "validate.nginx.ingress.kubernetes.io": failed to call webhook: Post "https://ingress-nginx-controller-admission.ingress-nginx.svc:443/networking/v1/ingresses?timeout=10s": service "ingress-nginx-controller-admission" not found

创建的时候报错：yaml": Internal error occurred: failed calling webhook "validate.nginx.ingress.kubernetes. io"这个。

我查看了下网上说应该是删除之前创建的资源时没删干净。

[root@k8s-master01 ~]# kubectl get validatingwebhookconfigurations.admissionregistration.k8s.io NAME WEBHOOKS   AGEingress-nginx-admission   1   3d

然后查看下果然有个ingress-nginx-admission，删除后在创建就成功了

[root@k8s-master01 ~]# kubectl delete -A validatingwebhookconfigurations.admissionregistration.k8s.io ingress-nginx-admission validatingwebhookconfiguration.admissionregistration.k8s.io "ingress-nginx-admission" deleted

————————————————————————————————

执行ingress.yaml文件，这次就创建成功了。

[root@k8s-master01 ~]# kubectl create -f ingress.yaml ingress.networking.k8s.io/exmple created[root@k8s-master01 ~]# kubectl get ingressNAME     CLASS    HOSTS  ADDRESS   PORTS   AGEexmple   <none>   foo.bar.com      80      10m

ingress也是可以配置多域名的

就是增加一个host实例。

# 第一个域名  - host: foo.bar.com     http:      paths: - path: / pathType: Prefix backend:   service:     name: nginx-svc     port: number: 80# 第二个域名  - host: foo2.bar.com     http:      paths: - path: /test pathType: Prefix backend:   service:     name: nginx-svc-2     port: number: 80

然后更新yaml文件就好了

[root@k8s-master01 ~]# kubectl replace -f ingress.yaml
