Neptune w800初学 Ubuntu下程序编译与烧写
-
- 一、hb学习
-
- 1.1一些基本概念
- 1.2构建流程
- 1.3目录说明
- 1.4使用说明
- 二、Neptune w800开发版实操
-
- 2.1 准备工作
-
- 2.1.1 示例工程下载
- 2.1.2 编译
-
- 1. 编译工具链配置
- 2. WiFIOT环境配置
- 3. 安装编译工具hb
- 4.编译
- 2.2 烧写镜像
-
- 2.2.1 Ubuntu 烧写工具
- 2.2.2 烧写过程
一、hb学习
1.1一些基本概念
在开发编译构建前,应了解如下基本概念:
-
组件
可复用的软件单元,它可包含源码、配置文件、资源文件和编译脚本等。 -
gn
Generate ninja的缩写,一种元构建系统,用于产生ninja文件。 -
ninja
ninja是一个专注于速度的小型构建系统。 -
hb工具
hb是HarmonyOS2.0里新增加的编译构建命令行工具。需要Python 3.7.4及以上版本的支持,建议安装3.8.x。源码在~/build\lite\hb这个目录下。
1.2构建流程

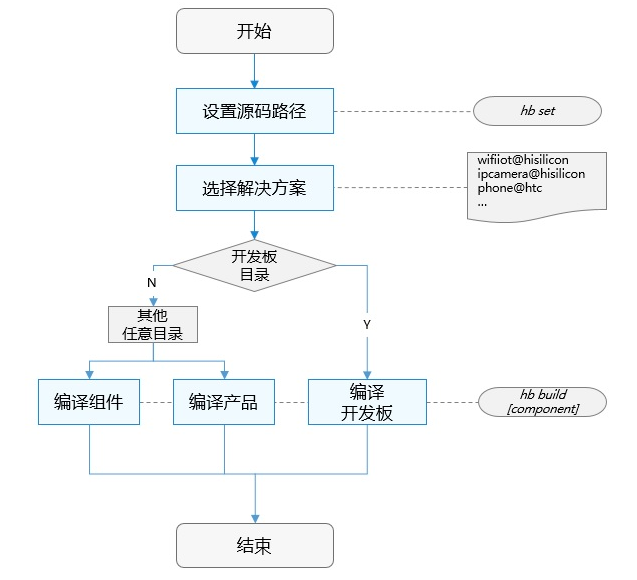

编译构建流程如图1所示,主要包括设置和编译两步:
- hb set: 设置OpenHarmony源码目录和要编译的产品。
- hb build: 编译产品、开发板或者组件。解决方案编译实现如下:
- 读取开发板配置:主要包括开发板使用的编译工具链、编译链接命令和选项等。
- 调用gn: 调用gn gen命令,读取产品配置(主要包括开发板、内核、选择的组件等)生成解决方案out目录和ninja文件。
- 调用ninja:调用ninja -C out/company/product启动编译。
- 系统镜像打包:将组件编译产物打包,制作文件系统镜像。
1.3目录说明
build/lite # 编译构建主目录├── components # 组件描述文件。├── hb # hb pip安装包源码。├── make_rootfs # 文件系统制作脚本。├── config # 编译相关的配置项│ ├── component # 组件相关的模板定义。包括:静态库、动态库、扩展组件、模拟器库等│ ├── kernel # 内核的编译配置参数│ └── subsystem # 子系统模板├── ndk # Native API相关编译脚本与配置参数├── product# 产品全量配置表,包括:配置单元、子系统列表、编译器等。└── toolchain # 编译工具链相关,包括:编译器路径、编译选项、链接选项等。
1.4使用说明
- 前提条件
- Linux服务器,Ubuntu16.04及以上64位系统版本。
- Python 3.7.4及以上。
- OpenHarmony源码build_lite仓下载成功。
- 安装hb
- 在源码根目录下执行:
python3 -m pip install --user build/lite
- 执行hb -h有相关帮助信息,有打印信息即表示安装成功:
usage: hbOHOS build systempositional arguments: {build,set,env,clean} build Build source code set OHOS build settings env Show OHOS build env clean Clean outputoptional arguments: -h, --help show this help message and exit
- 卸载方法:
python3 -m pip uninstall ohos-build
- 在源码根目录下执行:
- 编译命令
-
hb set
hb set -husage: hb set [-h] [-root [ROOT_PATH]] [-p]optional arguments: -h, --help Show this help message and exit. -root [ROOT_PATH], --root_path [ROOT_PATH] Set OHOS root path. -p, --product Set OHOS board and kernel.
- hb set 后无参数,进入默认设置流程
- hb set -root [ROOT_PATH] 直接设置代码根目录
- hb set -p --product 设置要编译的产品
-
hb env
查看当前设置信息hb env[OHOS INFO] root path: xxx[OHOS INFO] board: hispark_taurus[OHOS INFO] kernel: liteos[OHOS INFO] product: ipcamera[OHOS INFO] product path: xxx/vendor/hisilicon/ipcamera[OHOS INFO] device path: xxx/device/hisilicon/hispark_taurus/sdk_linux_4.19
-
hb build
hb build -husage: hb build [-h] [-b BUILD_TYPE] [-c COMPILER] [-t [TEST [TEST ...]]] [--dmverity] [-p PRODUCT] [-f] [-n] [component [component ...]]positional arguments: component Name of the component.optional arguments: -h, --help Show this help message and exit. -b BUILD_TYPE, --build_type BUILD_TYPE Release or debug version. -c COMPILER, --compiler COMPILER Specify compiler. -t [TEST [TEST ...]], --test [TEST [TEST ...]] Compile test suit. --dmverity Enable dmverity. -p PRODUCT, --product PRODUCT Build a specified product with {product_name}@{company}, eg: ipcamera@hisilcon. -f, --full Full code compilation. -T [TARGET [TARGET ...]], --target [TARGET [TARGET ...]] Compile single target
- hb build后无参数,会按照设置好的代码路径、产品进行编译,编译选项使用与之前保持一致。
- hb build component:基于设置好的产品对应的单板、内核,单独编译组件(e.g.:hb build kv_store)。
- hb build -p PRODUCT:免set编译产品,该命令可以跳过set步骤,直接编译产品。
- 在device/device_company/board下单独执行hb build会进入内核选择界面,选择完成后会根据当前路径的单板、选择的内核编译出仅包含内核、驱动的镜像。
-
hb clean
清除out目录对应产品的编译产物,仅剩下args.gn、build.log。清除指定路径可输入路径参数:hb clean xxx/out/xxx,否则将清除hb set的产品对应out路径hb cleanusage: hb clean [-h] [out_path]positional arguments: out_path Clean a specified path.optional arguments: -h, --help Show this help message and exit.
-
二、Neptune w800开发版实操
环境:
Ubuntu 20.04 LTS
python 3.8
Neptune w800芯片(该芯片使用的是c-sky指令集,所以需要配置交叉编译环境。)
2.1 准备工作
2.1.1 示例工程下载
直接进入这个gitee的网址下载zip压缩包也可以(因为我用的是git,懒得再修改git配置文件)
git clone git@gitee.com:hihopeorg_group/neptune-harmony-os1.1-iot.git
2.1.2 编译
1. 编译工具链配置
工具包名:csky-elfabiv2-tools-x86_64-minilibc-xxxxx.tar.gz

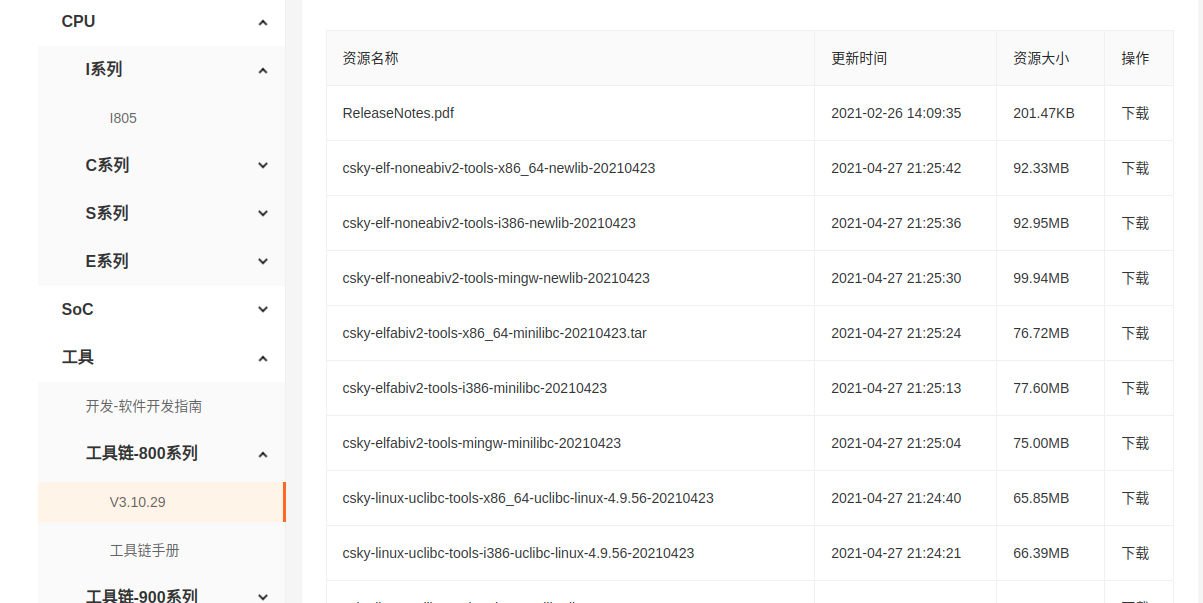

下载地址:https://occ.t-head.cn/community/download
选择 工具 - 工具链-800 Series 中相应的版本
下载完成后将工具包拷贝到相应的目录下,我的是:~/HarmonyOS_Tool
解压、配置环境变量
操作命令:(注意你的压缩包名字)
tar xzvf csky-elfabiv2-tools-x86_64-minilibc-20210423.tar.gz
在~/.bashrc文件添加(根据你的路径来):
sudo gedit ~/.bashrc
export PATH=~/HarmonyOS_Tool/csky-elfabiv2-tools-x86_64-minilibc-20210423/bin:$PATH
刷新环境变量:
source ~/.bashrc
2. WiFIOT环境配置
安装python3.7以上,我这里使用ubuntu自带的python3.8
下载gn/ninja包
URL_PREFIX=https://repo.huaweicloud.com/harmonyos/compilerDOWNLOAD_DIR=~/Downloads # 下载目录,可自行修改TOOLCHAIN_DIR=~/HarmonyOS_Tool/toolchain # 工具链存放目录,可自行修改[ -e $DOWNLOAD_DIR ] || mkdir $DOWNLOAD_DIR[ -e $TOOLCHAIN_DIR ] || mkdir -p $TOOLCHAIN_DIRwget -P $DOWNLOAD_DIR $URL_PREFIX/gn/1523/linux/gn.1523.tarwget -P $DOWNLOAD_DIR $URL_PREFIX/ninja/1.9.0/linux/ninja.1.9.0.tar
解压gn/ninja/包:
tar -C $TOOLCHAIN_DIR/ -xvf $DOWNLOAD_DIR/gn.1523.tartar -C $TOOLCHAIN_DIR/ -xvf $DOWNLOAD_DIR/ninja.1.9.0.tar
在~/.bashrc文件添加添加环境变量(根据你的路径填写):
export PATH=~/HarmonyOS_Tool/toolchain/gn:$PATHexport PATH=~/HarmonyOS_Tool/toolchain/ninja:$PATH
刷新环境变量:
source ~/.bashrc
我的~/HarmonyOS_Tool目录结构:
jaychou@jaychou-TM1705:~/HarmonyOS_Tool$ tree -L 2.├── csky-elfabiv2-tools-x86_64-minilibc-20210423│ ├── bin│ ├── csky-elfabiv2│ ├── include│ ├── lib│ ├── lib64│ ├── libexec│ ├── share│ └── x86_64-linux└── toolchain ├── gn └── ninja
3. 安装编译工具hb
下载源码后进入终端,进入源码根目录,执行:
python3 -m pip install --user build/lite
在~/.bashrc文件添加添加环境变量:
export PATH=~/.local/bin:$PATH
刷新:
source ~/.bashrc# 生效环境变量
至此,我添加的环境变量为:
# Harmonyexport PATH=~/HarmonyOS_Tool/csky-elfabiv2-tools-x86_64-minilibc-20210423/bin:$PATHexport PATH=~/HarmonyOS_Tool/toolchain/gn:$PATHexport PATH=~/HarmonyOS_Tool/toolchain/ninja:$PATHexport PATH=~/.local/bin:$PATH # Harmony
4.编译

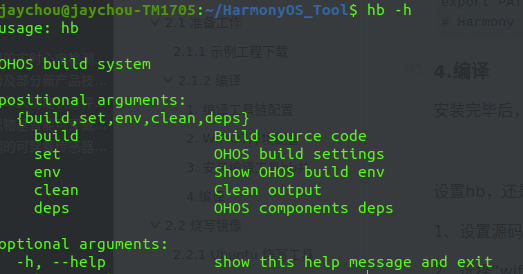

安装完毕后,执行hb -h
,确认安装成功
在源码根目录,执行:
hb set
1、设置源码目录,因我们在源码根目录下执行命令,所以直接输入“.”,表示当前目录
2、选择“wifiiot_neptune@winnermicro”
部分展示:
aychou@jaychou-TM1705:~/neptune-harmony-os1.1-iot-master$ hb set[OHOS INFO] Input code path: .OHOS Which product do you need? wifiiot_neptune@winnermicrojaychou@jaychou-TM1705:~/neptune-harmony-os1.1-iot-master$ hb build -f -c gcc[OHOS INFO] Done. Made 76 targets from 61 files in 92ms-------省略-------------------------[OHOS INFO] wifiiot_neptune build successjaychou@jaychou-TM1705:~/neptune-harmony-os1.1-iot-master$
使用hb命令指定gcc编译(默认是clang,我没有配置clang,所以使用gcc),执行 hb build -f -c gcc
,等待编译直到出现“wifiiot_neptune build success
”表示编译成功,否则根据提示处理。
编译完毕后会生成w800.img文件,路径:~/neptune-harmony-os1.1-iot/device/winnermicro/neptune/sdk_liteos/bin/w800
2.2 烧写镜像
2.2.1 Ubuntu 烧写工具
串口通信工具:minicom
sudo apt-get install minicom
安装Xmodem协议:(串口通信中广泛使用到的异步文件传输协议)
sudo apt-get install lrzsz
工具使用:
安装后输入 :(-s是setup即建立连接)
sudo minicom -s

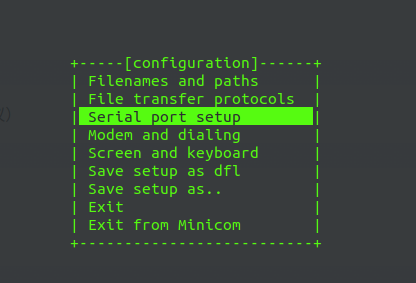

使用方向键 选择 Serial port setup,按Enter键,进入设置环境,如下图

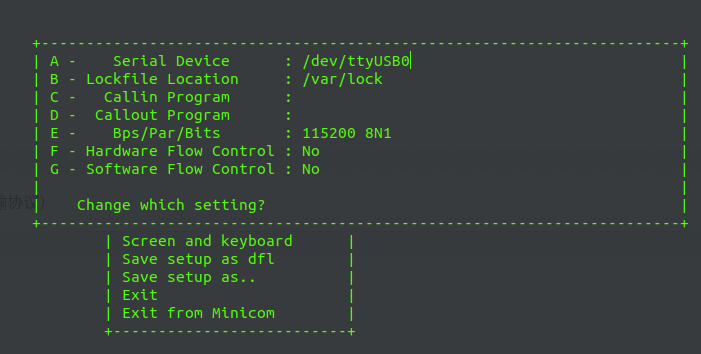

- 输入a或者A,设置串口设备,我这里是/dev/ttyUSB0(输入a,光标就移动到A那一行了,然后键盘输入修改就行了,修改完成后回车,光标就回到了最下面,载输入E就可以编辑对应的选项了);
- 按图配置波特率;
- Hardware Flow Control一定要关闭(No),不然看不到升级进度;
- 都配置完后,按下Enter键返回上一界面,选择
save setup as dfl
(即将其保存位默认配置); - 选择Exit,关闭minicom。
- 再次输入命令
sudo minicom

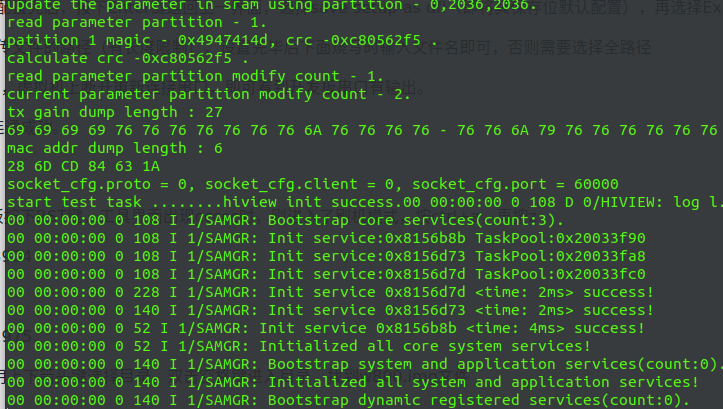

,虚拟机上断开重新连接串口,即可看到开发板串口有输出。
至此,开发板和ubuntu串口连通成功。
2.2.2 烧写过程
-
在ubuntu
终端按住ESC,主板按下RST键

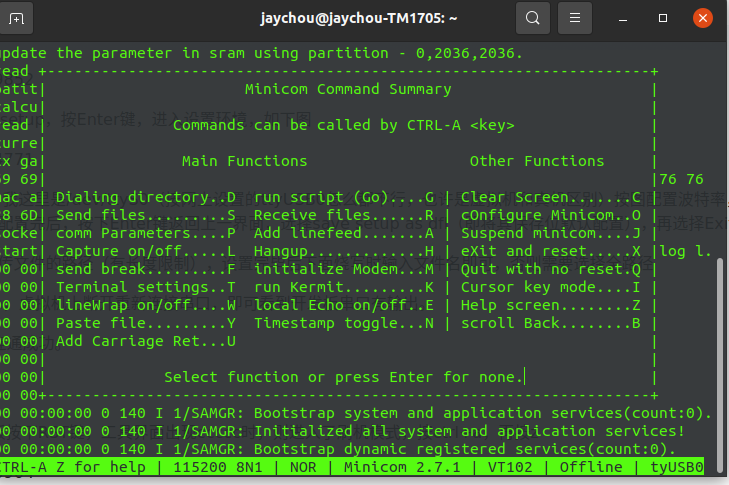

(要多按住一会儿),工具界面输出ccccc时,则进入了刷机模式,按ctrl+a,再按z
-
按下s,选择Send files
-

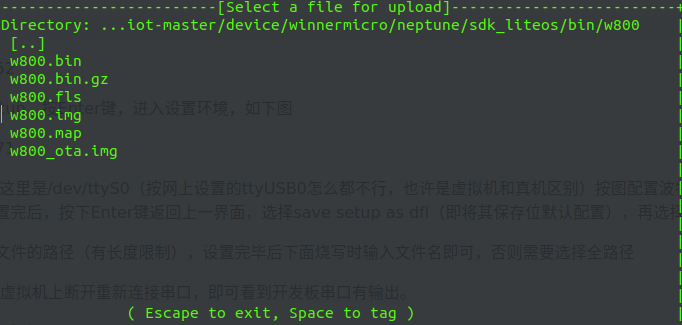

选择 xmodem,选择路径,用上下箭头键选择目录,
双击空格键
进入目录,找到w800.img文件
空格选中
,左右方向键选择 [Okay]
按下回车即可,我这里编译出来的w800.img是581k,等待烧写完毕即可。
- 烧写成功后,工具界面依然出现ccccc,这时按下RST键,系统启动。
