前言

本章将对W80X SDK中的FreeRTOS队列函数API进行讲解，最后进行了简单的演示。

一、队列是什么？

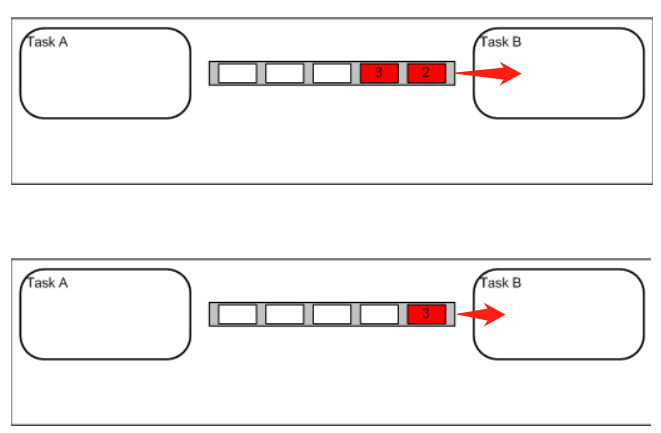

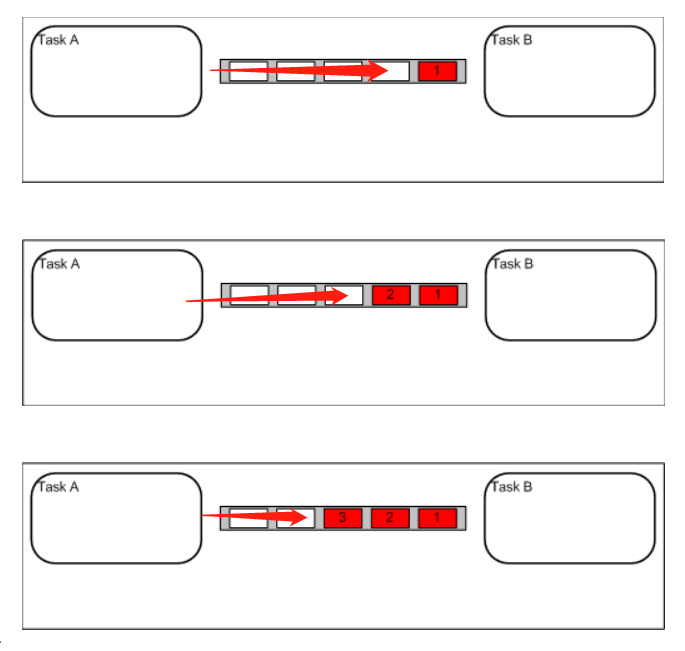

简单来说，队列就是不同任务之间进行数据传递的载体，和栈不同的队列是先进先出（类似于FIFO），而栈是后进先出。队列类似一个全局变量，不同任务之间共享数据值。那为什么不直接用全局变量来传递呢？当多个任务共享一个全局变量的时候，如果没有保护机制，那么在传递过程中就会很容易出现差错。FreeRTOS的队列运行机制如下图：

二、队列相关函数

W80X SDK中的函数和原始FreeRTOS中函数不同，SDK中的函数对原始FreeRTOS函数进行调用封装。

1.队列创建和删除函数

//队列创建函数tls_os_status_t tls_os_queue_create(tls_os_queue_t **queue, u32 queue_size);//tls_os_queue_t **queue ：队列句柄的指针//u32 queue_size ： 队列长度//队列中的元素大小为sizeof（void *），即4个字节大小

//队列删除函数 tls_os_status_t tls_os_queue_delete(tls_os_queue_t *queue);  //tls_os_queue_t *queue ：队列函数句柄

2.发送与接收函数

//队列发送函数tls_os_status_t tls_os_queue_send(tls_os_queue_t *queue,    //队列句柄 void *msg,//消息指针 u32 msg_size);   //消息长度

//队列接收函数（接收后删除队列中的元素） tls_os_status_t tls_os_queue_receive(tls_os_queue_t *queue,      //队列句柄 void **msg,      //数据缓存指针，读取到的数据储存到这里 u32 msg_size,    //无效参数，在调用FreeRTOS函数中没有用到 u32 wait_time); //等待时间：（1）0：不等待，如队列无数据即返回，运行剩下的程序；    // （2）0~portMAX_DELAY：如队列中无数据，进入阻塞态wait_time个时间片，阻塞态结束后    //  再次读取。无论读不读到数据都返回；    //（3）portMAX_DELAY：直到队列有数据为止

3.其它函数

//判断队列是否为空，返回值  0：不为空    1：空u8 tls_os_queue_is_empty(tls_os_queue_t *queue);

//移除队列中的元素，过程是将队列中元素取出，删除后再写入。比较少用tls_os_status_t tls_os_queue_remove(tls_os_queue_t *queue, void* msg, u32 msg_size);

三、演示

#include  "wm_include.h"#define    MY_TEST_TASK_SIZE      1024     static     OS_STK MyTaskStk1[MY_TEST_TASK_SIZE];  //创建堆栈区static     OS_STK MyTaskStk2[MY_TEST_TASK_SIZE];tls_os_queue_t *my_queue = NULL;  //队列句柄  void sendTask(void *pvParam)     {u32 i=0;while(1){tls_os_queue_send(my_queue,i,1);i++;tls_os_time_delay(1000);}}  //发送函数void recTask(void *pvParam)     {u32 *my_msg = 0;while(1){if(tls_os_queue_is_empty(my_queue) == 0)  //判断队列是否为空{tls_os_queue_receive(my_queue,&my_msg,0,0);printf("\n receive : %d \n",my_msg);}tls_os_time_delay(1000);}}      //接收函数   void UserMain(void){  printf("\n user main \n");    tls_os_task_create(NULL,"sendTask",sendTask,NULL,MyTaskStk1, MY_TEST_TASK_SIZE * sizeof(u32),1,0);    tls_os_task_create(NULL,"recTask",recTask,NULL,MyTaskStk2, MY_TEST_TASK_SIZE * sizeof(u32),2,0);    //创建任务  tls_os_queue_create(&my_queue,5);    //创建队列}

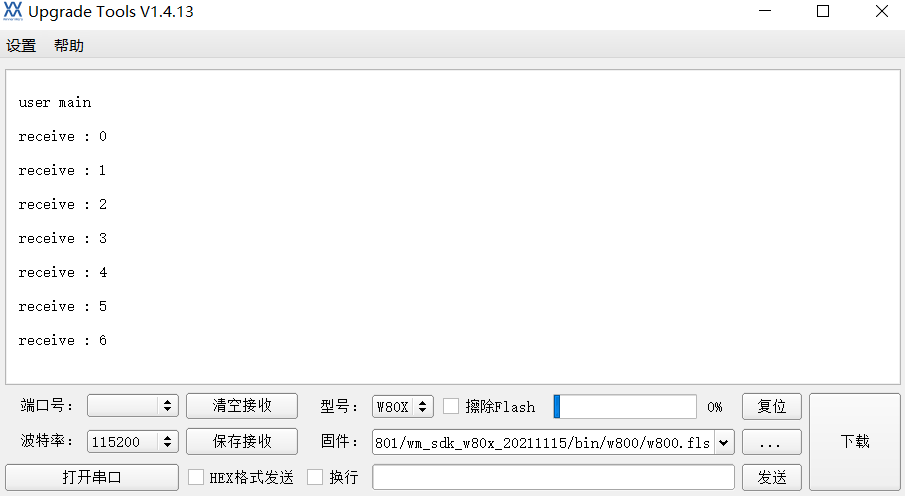

运行结果如下：
