一、序言
25年全国电赛临近，我这边考完期末就立马投入到了紧张刺激的备赛中，虽然今年是第三年参赛的老队员了，但一些基础知识还是需要复习一下，同时学习一些FPGA知识，去年有一道题就是因为我们不会FPGA做不了，今年争取把FPGA搞会。
目前正在做23年D题，因为刚会FPGA，手里没有积累的代码和资料，所以边问AI边手搓，AI生成的代码大家看看就好，千万别全信，我改他生成的代码改了好久，而且很多数据格式、位宽、运算都有错误，所以AI仅适用于搭建框架，具体的算法还是要自己来写。

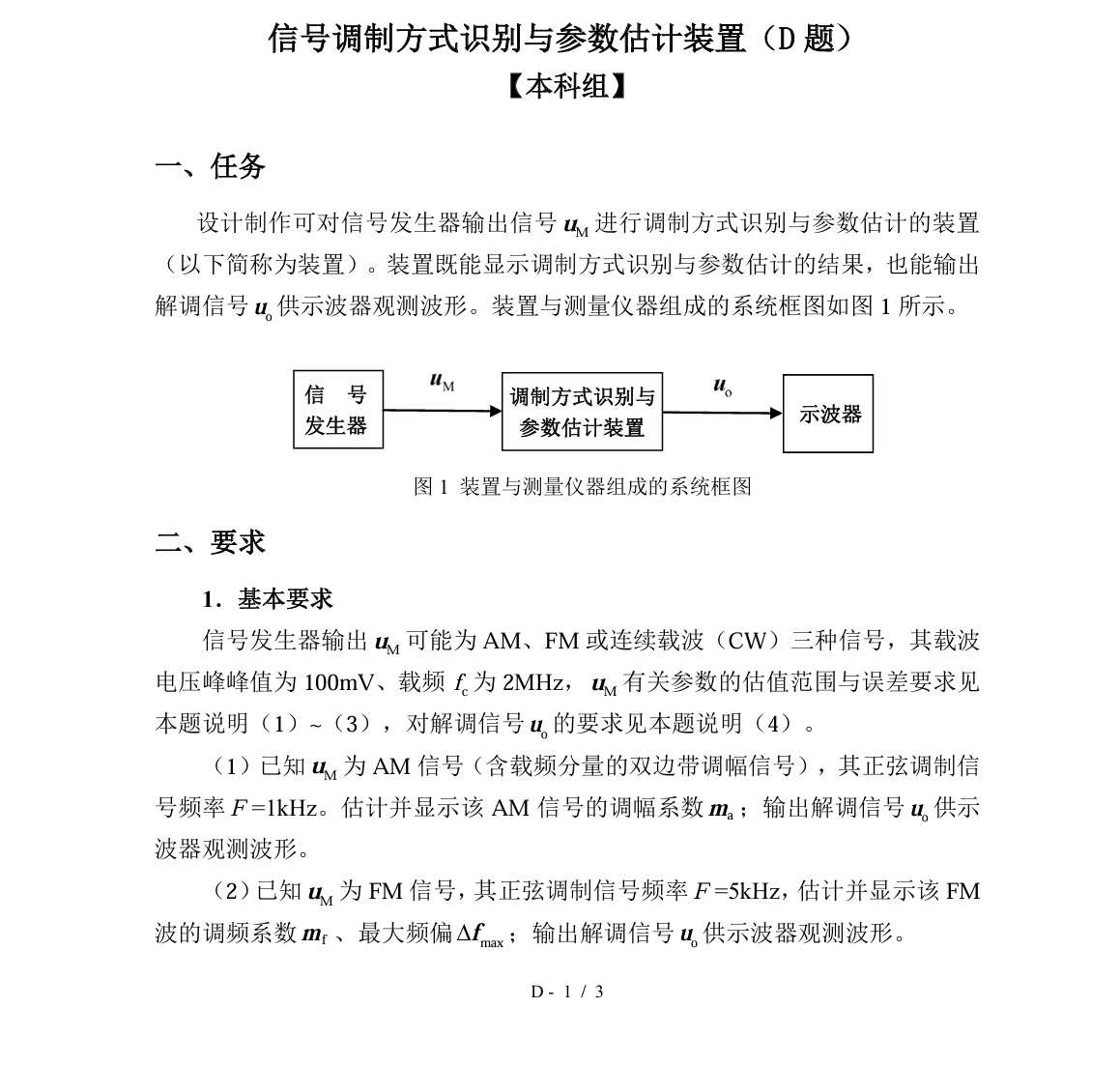

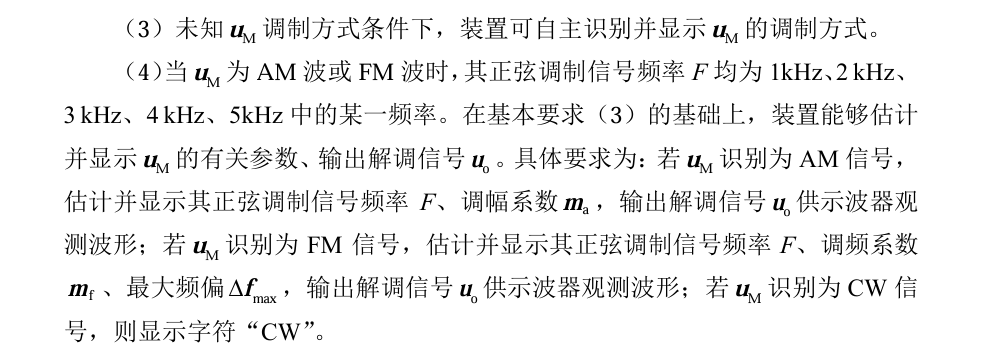

我们先来回顾一下这道题：
基础部分就这些，先不好高骛远搞发挥部分，那么咱们一点一点开始，先做AM调制
二、AM调制
1.实现思路
本题要求载波频率2MHz，调幅系数（0.3~1.0）
数字调制的AM公式参考如下
在FPGA内部做数字调制时，幅值Ac可暂时忽略，在FPGA内部，我们均采用归一化调制，即令调制信号m（t）和载波均为[-1,1）的归一化信号，此时调幅系数直接等于ka，简化了FPGA内部计算，这是大家可能会提出一点疑惑——在FPGA内部都是二进制数据，DDS的ROM表里存的都是形如-128~127（8位）、-8192~8191（14位）的二进制数据，怎么归一化为[-1,1）呢？
2.定点数
这就要用到二进制定点数了，二进制定点数格式的表示方法被记为SI(N)F(M)，S表示为有符号数， N比特整数位， M比特小数位。 例如：SI9F7表示：有符号数，9比特整数位，7比特小数位。其实理解起来也蛮简单，就是把原来的数据线性缩小到了所规定的范围，例如：对于8bit数据，令其为SI1F7，表示有符号数，整数1位（含符号位），小数位7位，因此该计数法表示的浮点数范围为[-1,1-1/2^n），这里n=7（小数位），看到这里大家可以发现，二进制定点数是存在最小精度限制而带来的误差的，最小精度1/2^n，所以当小数位越多，误差越小。理解起来有点抽象，详细内容大家可以找找资料。
那么再阐明定点数的两种运算规律：
乘法：两个定点数相加，设其定点格式分别为 SI(N1)F(M1) 和 SI(N2)F(M2)，设 N1 > N2, M1 > M2。
- 全精度乘法结果的字长是 SI(N1+N2)F(M1+M2)
- 乘法数据字长是以小数点为中心， 分别向两端扩展
- 通常保留 M1 位小数字长， 即可满足精度需求
- 小数截尾时，如果对精度有要求， 则需要考虑四舍五入问题
加法：两个定点数相加，设其定点格式分别为 SI(N1)F(M1) 和 SI(N2)F(M2)， 设 N1 > N2, M1 > M2。
- 首先需要进行数据对齐， 即两个定点数的小数字长， 整数字长分别一致
- 即，在小数字长较小的数据低位补零， 在整数字长较小的数据高位符号扩展
- 字长调整后， 两个数据的字长均为 SI(N1)F(M1)
- 为避免溢出， 还需将整数字长扩充1位
- 加法结果的字长格式为 SI(N1+1)F(M1)
- 对于变量字长无法扩充的情况，则为了避免溢出， 将加数进行算术右移，抛弃小数部分，从而为整数部分留出更多空间。
了解了以上内容，就可以做算法了
3.AM实现
- 生成载波：可以参考我之前发的DDS设计，自行计算好频率字、写好正弦波ROM表，输出一个频率为2MHz，数据位宽14位的正弦波数据
- 生成调制信号：23年D题的说明中要求调制信号要1k、2k、3k、4k、5k可调，为了后续单片机控制框架的测试及实现，我这里先用按键进行遍历调整，也很简单，和载波大差不差，只不过这次要加一个频率字的输入接口，便于调整频率、、
- AM调制：在这一环节，要小心小心再小心，因为涉及到了有符号定点数的相乘，数据的位宽、符号位的取用都很容易出错，我在这里自查了很久才揪出错误
// ========== AM调制计算 ========== // Step1：Ma × mod_sig → Q2.26（28位） (* keep *)wire signed [2*RD_WL-1:0] mult_m_sig_ma;//加(* keep *)防止电路综合时将信号优化掉，便于算法的检查 assign mult_m_sig_ma = $signed(mod_sig) * $signed(Ma); // 14x14 = 28位、//Ma为调制系数（0.3~1），也是用key可调//上面两个数据相乘，范围不会超过[-1,1)，继续保留一位整数 // Step2：右移13 → Q1.13 (* keep *)wire signed [RD_WL:0] scaled_mod_sig; // Q2.13，用于加常数1.0 assign scaled_mod_sig = mult_m_sig_ma >> 13; // Step3：加 1.0（Q2.13 中的1.0是 15\'sd8192） (* keep *)wire signed [RD_WL:0] mod_factor; assign mod_factor = scaled_mod_sig + 15\'sd8192;//注意：此时的数据范围已经超出[-1,1)，整数位至少保留2位 // Step4：与carrier相乘 → Q3.26（15×14 = 29位） (* keep *)wire signed [2*RD_WL:0] mult_carrier_amp; assign mult_carrier_amp = (carrier_data) * (mod_factor); // Step5：右移14 → Q2.12（截位输出） (* keep *)wire signed [14:0] final_wave; assign final_wave = mult_carrier_amp >> 14;//Q2.12 // Step6：输出截断 always @(posedge I_CLK) begin if (I_RST) begin O_WAVE <= 0; end else begin O_WAVE <= final_wave[14:1]^ 14\'b1000_0000_0000_00;//输出给到DAC，因此高位取反转为无符号数 end 还要补充一点，我这里用的是Cyclone的芯片，所以用的是quartus，在检查算法和数据类型时，signaltap是一个很好用的工具。
核心部分就是这些，之后我们实验看看效果
三、实测

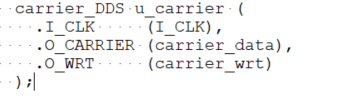

整个设计构建如下：
前级是按键控制模块，后级接AM调制模块，实现按键可控调制信号频率及调幅系数

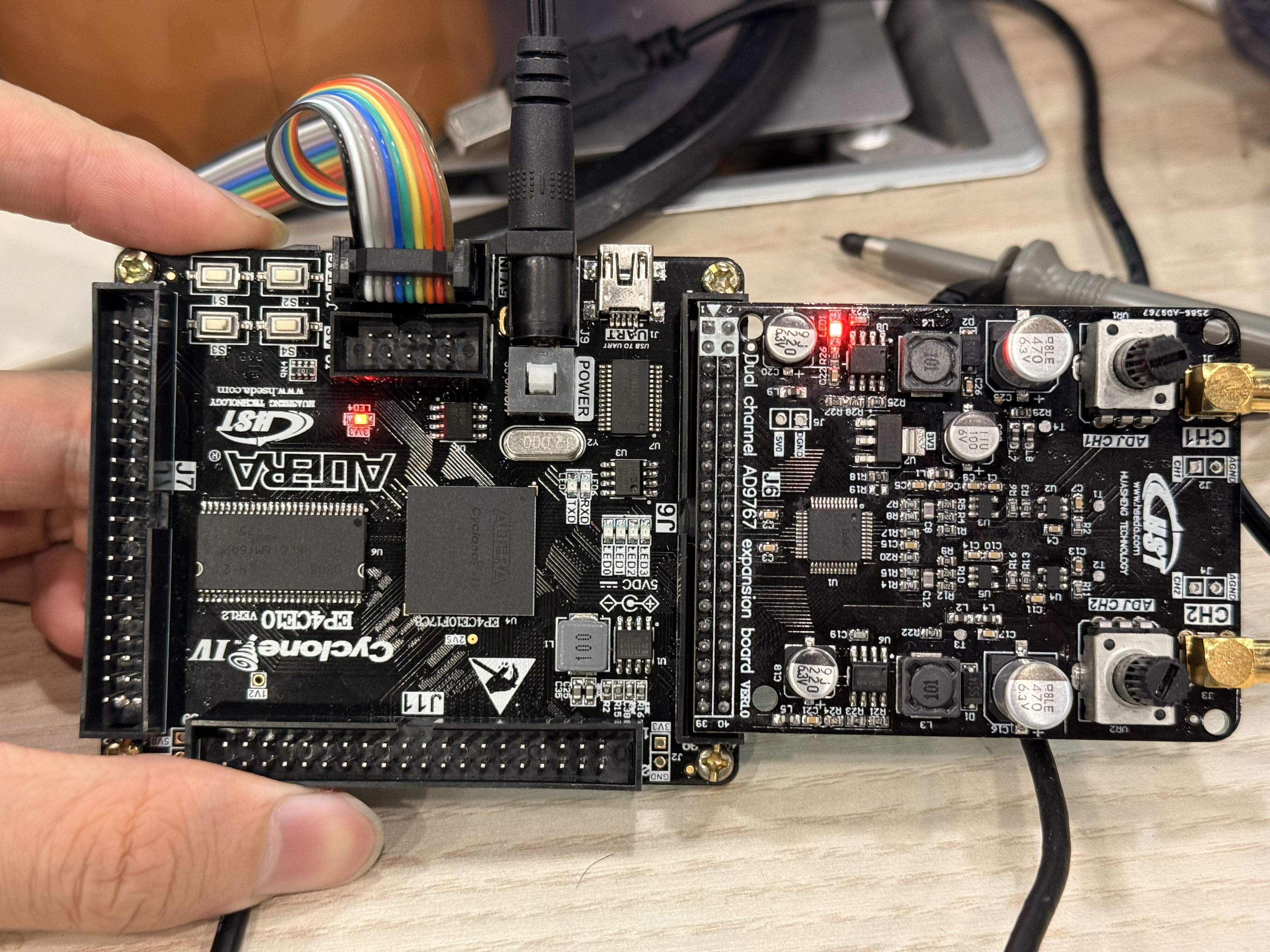

主板+DA扩展：

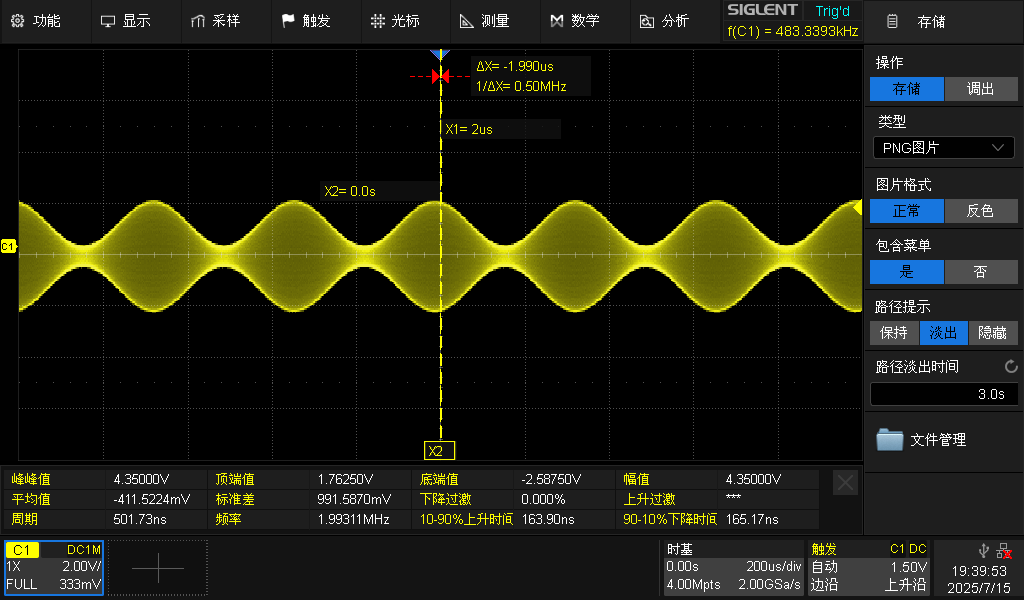

输出的AM波形：

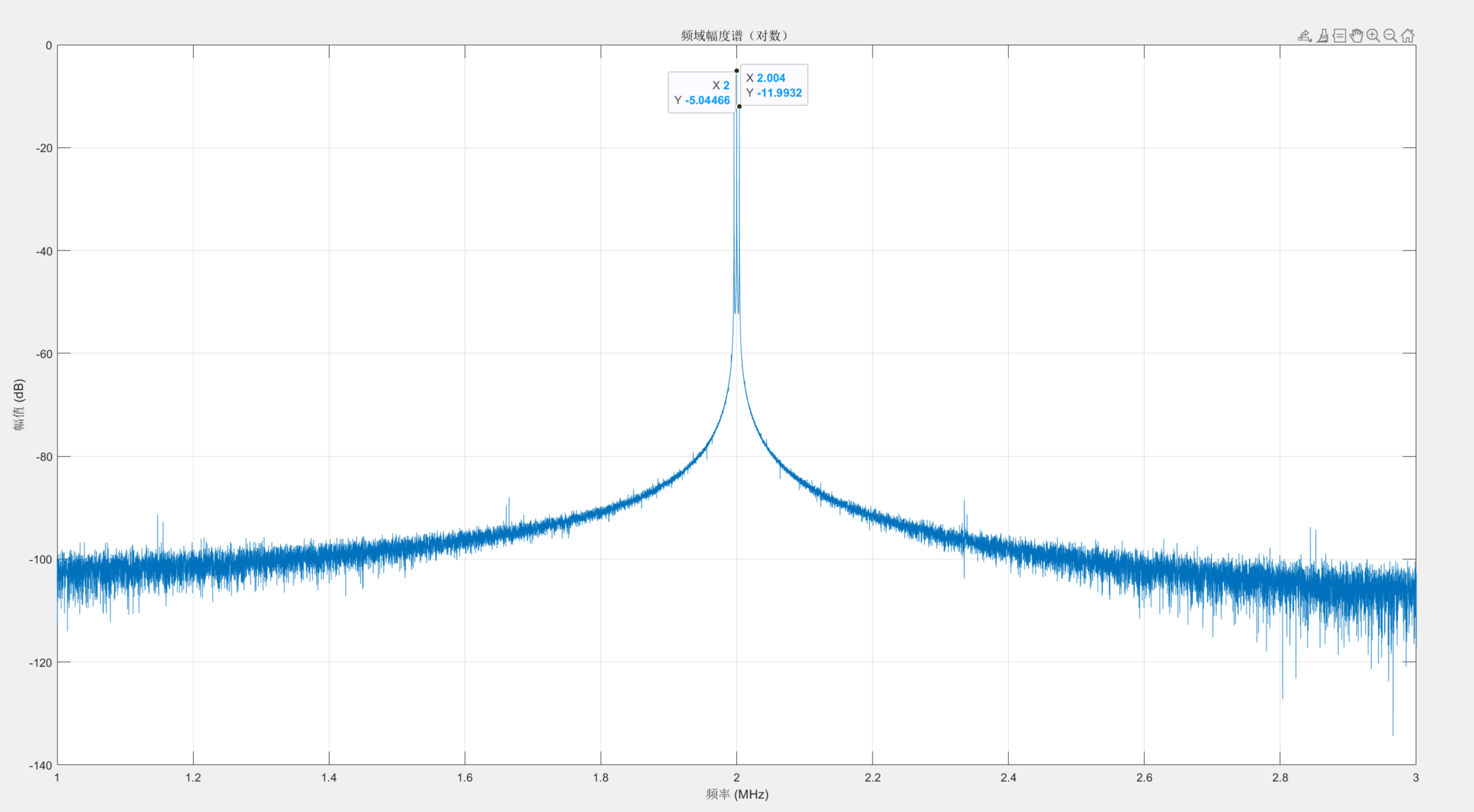

将示波器信号保存以mat.格式保存下来，导入到matlab中做频域分析，fs=1GHz，生成的频谱如下
频谱结果表示，在2MHz处有一主峰，在其左右两侧距离4KHz处有两个小尖峰，结果符合预期的载波2MHz，调制信号4KHz。紧接着我们分析一下该信号的调幅系数，调幅系数的值与边带和载波幅度比有关，公式为：

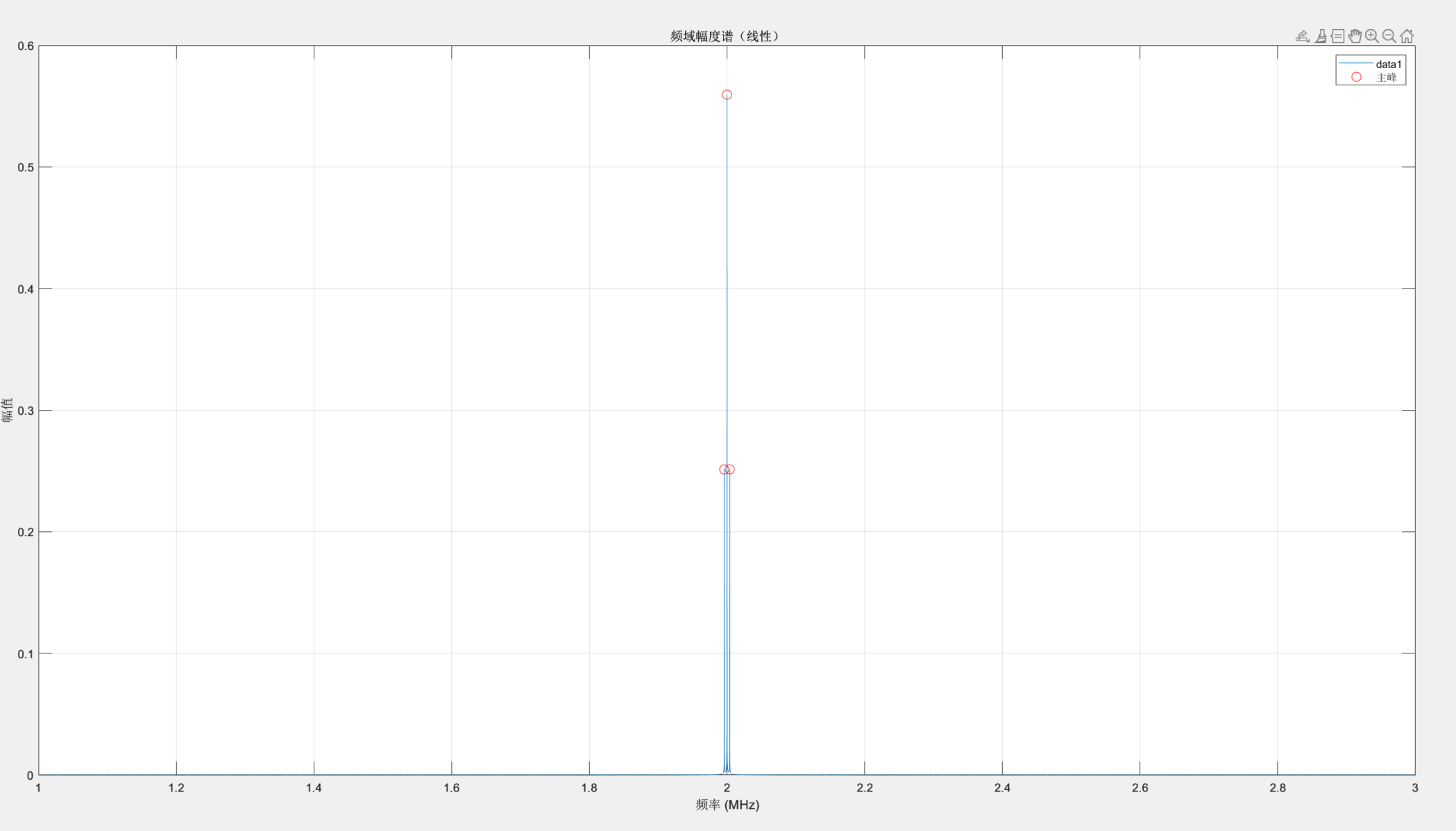

在matlab中做频谱分析，提取出最大的三个峰，并取最大峰值为Ac，取其余两个峰（边带）的平均值作为Am，最后计算。
可以看出找到了这三个峰，并得出了结果
输出端调制系数0.9，接收端计算出的调制系数0.899，相对误差0.111%，比较精确。接下来做解调：

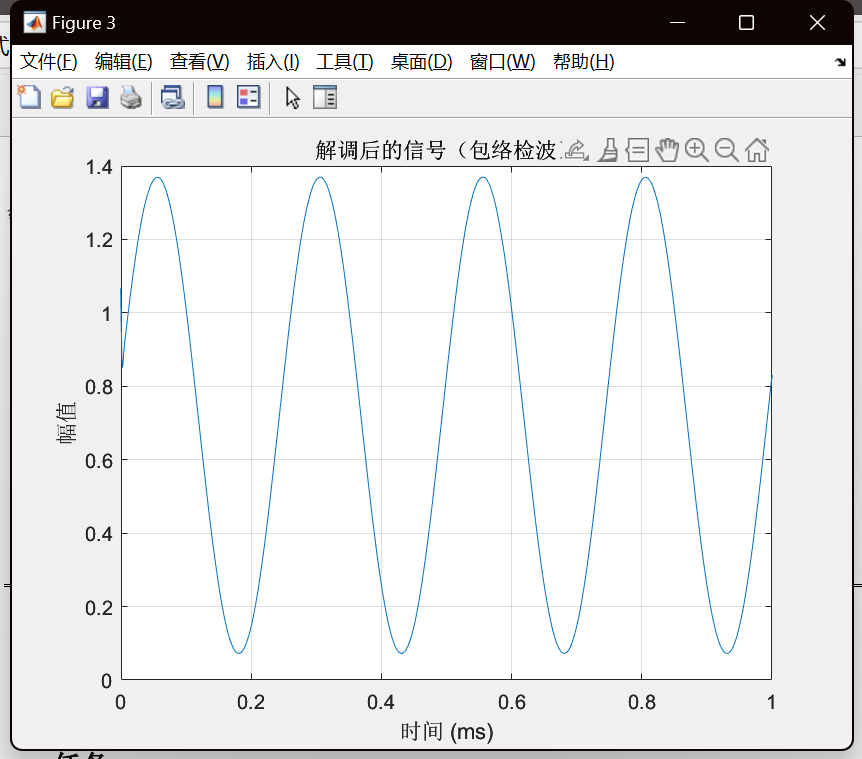

% 1. 全波整流（包络提取的第一步）envelope = double(abs(sig));% 2. 设计低通滤波器（截止频率略高于调制信号频率，例如 200 kHz）fc_lp = 200e3;% 截止频率 200 kHzorder = 2; % 5阶巴特沃斯滤波器[b, a] = butter(order, fc_lp/(fs/2)); % 归一化截止频率% 3. 应用滤波器（使用 filtfilt 零相位滤波器）demod_sig = filtfilt(b, a, envelope);通过全波整流+低通滤波，得出解调信号，时域频域如下：
题目要求要对接收到的调制信号做调制方式识别，肯定要在单片机上用FFT做频域分析了，至于识别方式，我还在考虑，欢迎大家提出自己的见解。
四、总结
与我而言，如果真在电赛中遇到这道题，首先想到的AM调制方式一定是模拟电路调制，因为技术难度小、实现容易。但在实际的电路调试中，会存在各种实际的问题，同时由于器件精度、噪声，会导致很大的误差。相较于前者，使用FPGA进行数字调制的优势显而易见：电路中的各种人为因素导致的误差均可避免，信号准确、稳定，但与之相对应的，技术难度较大，需要付出一定学习成本。
