1、以太网帧结构介绍

以太网帧（Ethernet Frame）是数据链路层的基本传输单位，其结构遵循IEEE 802.3标准（或其他变种如Ethernet II）.基于IEEE 802.3的帧结构如下：

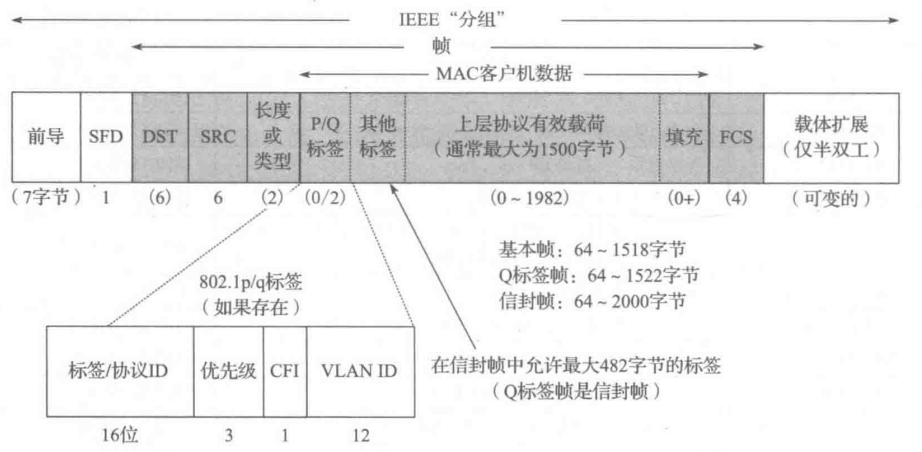

以太网(IEEE802.3)帧格式包含一个源地址和目的地址、一个重载的长度/类型字段、一个数据字段和一个帧校验序列(CRC32)。
另外，基本帧格式提供了一个可选的标签项，其中包含一个VLAN ID和优先级信息(802.1p/q)，以及一个最近出现的可扩展标签。前导和 SFD 被用于接收器同步。当以太网以半双工模式运行在100Mb/s或以上速率时，其他位可能被作为载体扩展添加到短帧中，以确保冲突检测电路的正常运行。

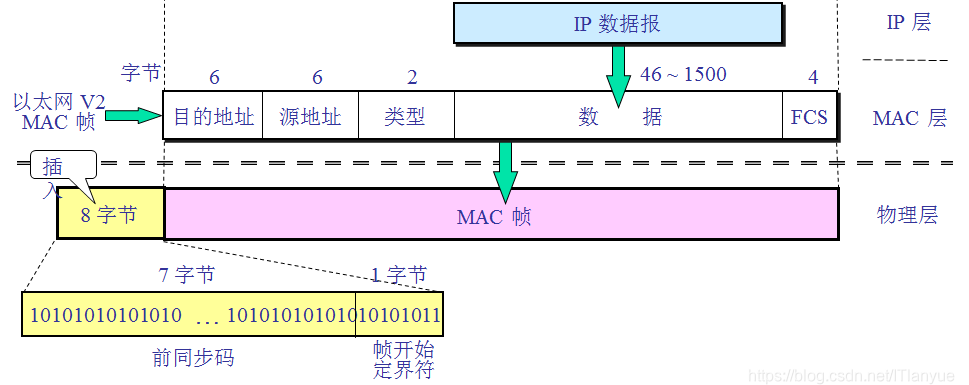

Ethernet II为使用最广泛的以太网帧格式：

• 前导码（Preamble）7字节：交替的10101010，用于时钟同步。物理层功能，不计入帧头。

• 帧开始符（SFD, Start Frame Delimiter）1字节：10101011，标志帧的开始。

• 目标MAC地址（Destination MAC）6字节：接收方的物理地址。广播地址为FF:FF:FF:FF:FF:FF。

• 源MAC地址（Source MAC）6字节：发送方的物理地址。

• 类型/长度（EtherType/Length）2字节：Ethernet II：标识上层协议类型。IEEE 802.3：表示数据字段的长度（≤1500），通过该字段区分两种帧格式。

• 数据（Payload）46~1500字节：上层协议数据（如IP包）。若数据<46字节，需填充至最小长度（保证帧≥64字节）。

• 帧校验序列（FCS, Frame Check Sequence）4字节：CRC校验值，用于检测传输错误。

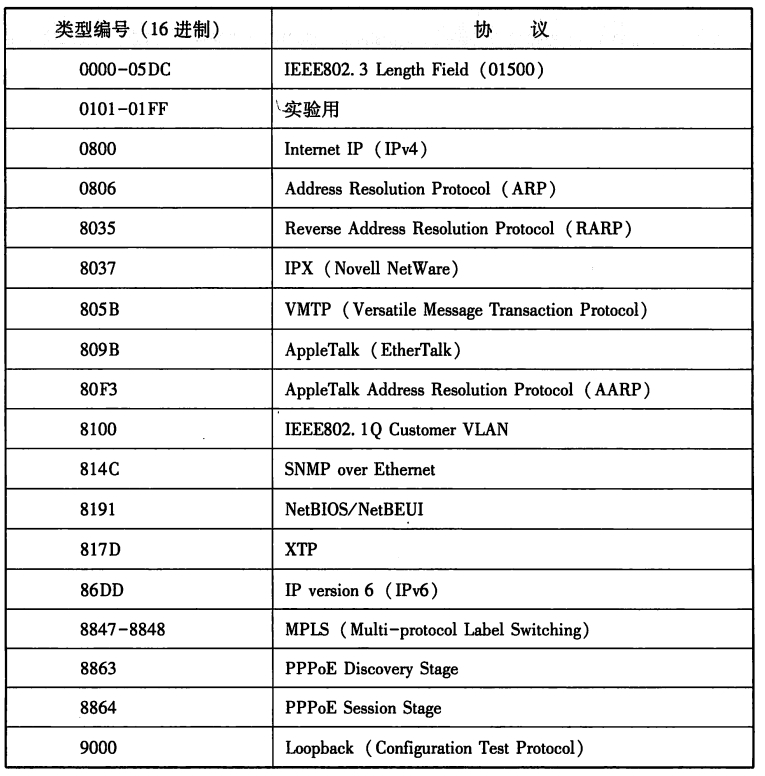

其中类型字段具体定义如下，Ethernet II类型字段范围>1500，1500及以下为802.3长度字段，因数据报文长度为46-1500。常用的类型字段有：

• 0x0800：IPv4
• 0x0806：ARP
• 0x0835：RARP
• 0x8100：802.1Q VLAN标签

更详细的以太网类型参考: IEEE 802 Numbers

2、IP(IPv4)数据报格式

IP（Internet Protocol）数据报是网络层的基本数据单元，其格式由固定长度的首部（Header）和可变长度的数据部分（Payload）组成。

2.1、IP首部

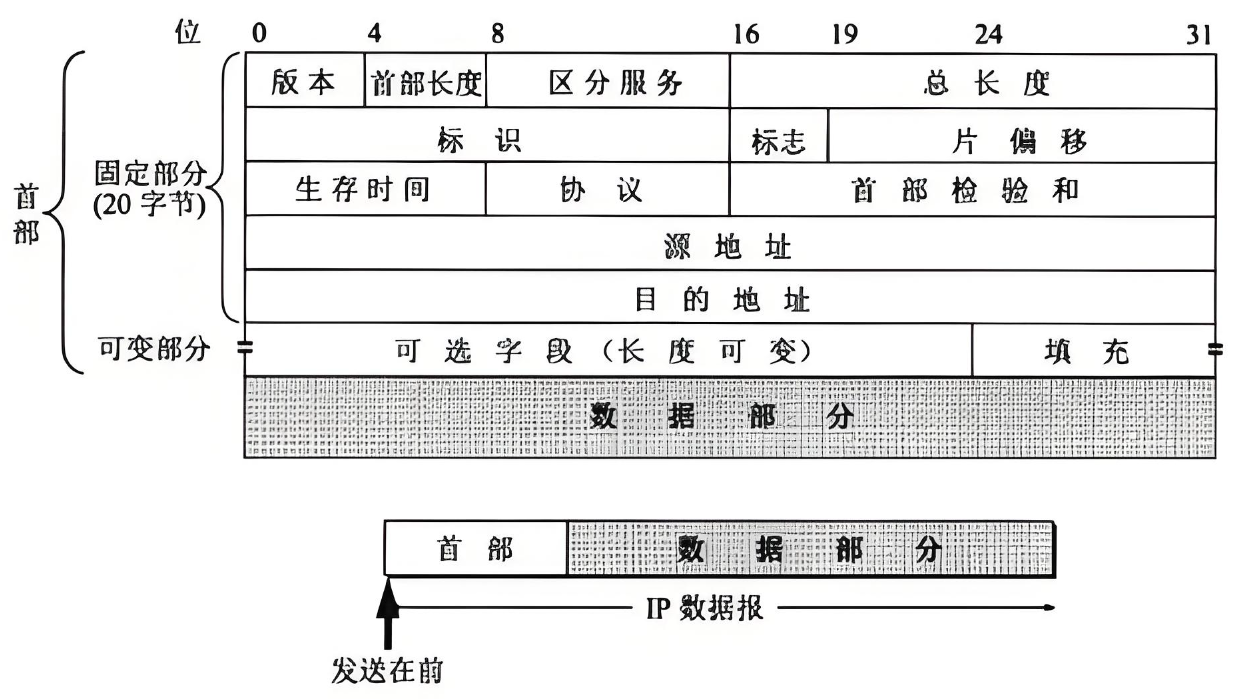

• （1）固定首部（20字节，必选部分）

字段 长度bit 说明 版本（Version） 4 IP协议版本（如IPv4填4,IPv6填6） 首部长度（IHL） 4 首部长度，如果不带Option字段，则为5（20byte），最长为60，该值限制了记录路由选项。以4字节为一个单位。 服务类型（TOS） 8 只有在有QoS差分服务要求时这个字段才起作用，用于QoS（优先级、延迟、吞吐量等，现多用于DiffServ或ECN） 总长度（Total Length） 16 整个数据报的长度（头部+数据，最大65535字节）。必须不超过最大传输单元MTU 标识（Identification） 16 唯一标识数据报，用于分片重组，主机每发一个报文，加1 标志（Flags） 3 控制分片：- bit0：保留（0）； -bit1（DF）：禁止分片； - bit2（MF）：更多分片（非最后一片 片偏移（Fragment Offset） 13 片偏移：分片重组时会用到该字段，分片在原数据报中的位置（以8字节为偏移单位）。 生存时间（Time to Live） 8 数据报经过的最大路由器跳数，每经过一跳减1，到0时丢弃 协议（Protocol） 8 下一层协议。指出此数据包携带的数据使用何种协议，以便目的主机的IP层将数据部分上交给哪个进程处理（如TCP=6，UDP=17，ICMP=1），（更多协议请参考参考文件） 头部校验和（Header Checksum） 16 仅校验头部，每经过一跳重新计算。 源IP地址（Source Address） 32 发送方的IP地址。 目的IP地址（Destination Address） 32 接收方的IP地址。

• （2）可选首部字段（0~40字节，可选）

  • 选项（Options）：用于扩展功能（如记录路由、时间戳等），实际很少使用。

  • 填充（Padding）：确保头部长度是4字节的整数倍。

2.2、ICMP报文格式

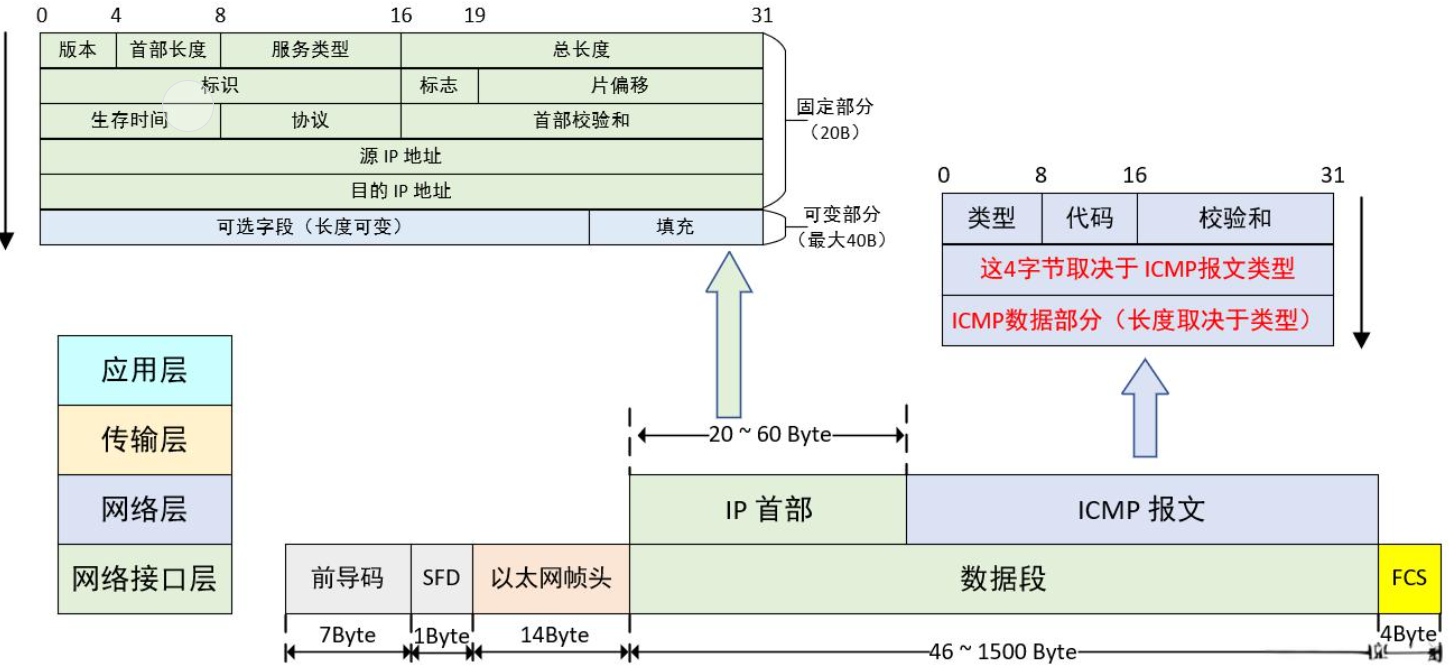

ICMP（Internet Control Message Protocol）报文是网络层协议，主要用于在IP主机、路由器之间传递控制信息，如网络通断、主机可达性、路由状态等。ICMP为IP数据报的一种，ICMP报文在IP数据报数据段承载。

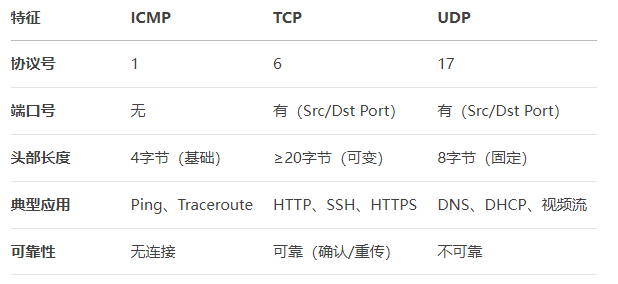

在IP首部，可以通过协议字段区分ICMP/TCP/UDP，ICMP/TCP/UDP报文均在IP数据报数据段承载，每个报文格式也包含头部和数据。

ICMP各字段详解：

• Type（1字节）：报文类型，决定ICMP的功能（如8为请求回显，0为回显应答）。

• Code（1字节）：细分类型，例如Type=3（目标不可达）时，Code=0表示网络不可达，Code=1表示主机不可达。

• Checksum（2字节）：校验和，覆盖整个ICMP报文。

• 可变部分（4字节）：内容随Type/Code变化（如标识符、序列号用于回显请求）。

• 数据部分：通常包含触发该ICMP报文的原始IP头+前8字节数据（用于错误诊断）。

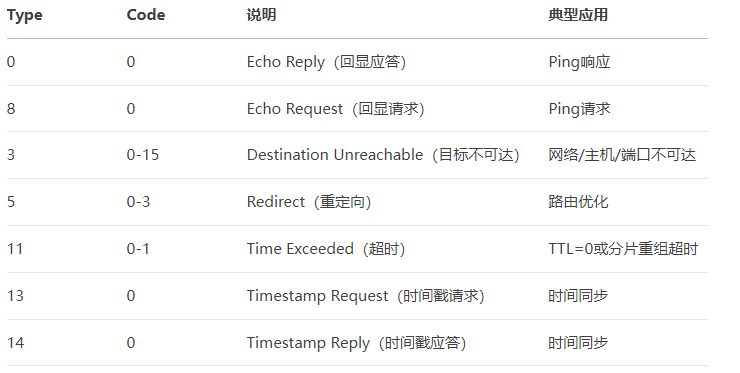

常见的ICMP报文类型和细分类型：

2.3、UDP报文格式

UDP（User Datagram Protocol）是一种无连接、不可靠但高效的传输层协议，其报文格式简单，固定首部仅 8字节。

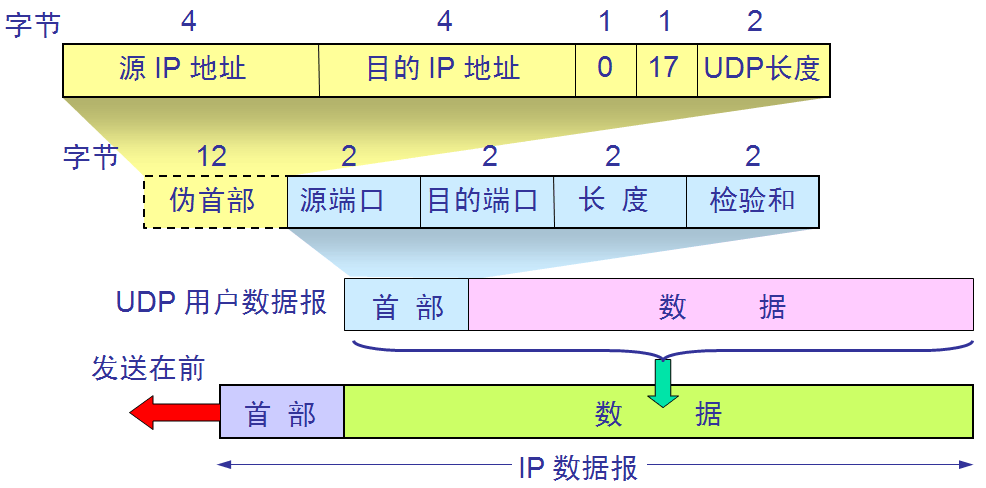

UDP首部：

字段名 位数 说明 源端口（Source Port） 16 发送方的端口号（可选，不用时可置0） 目的端口（Destination Port） 16 接收方的端口号 长度（Length） 16 整个UDP报文的长度（首部+数据，最小为8字节，最大65535字节） 校验和（Checksum） 16 可选字段（IPv4中可置0），校验范围包括伪首部、UDP首部和数据部分

伪首部： 校验时临时添加（含源/目的IP、协议类型等），仅用于计算，不实际传输。伪首部字段来自于IP数据报首部内容。

校验和：
UDP 的校验和是可选的。由于 IP 包只对头部做校验和，无法对数据部分进行纠错，因此 UDP 自己实现校验和。

和IP数据报的检验和只检验IP数据报的首部不同，UDP的检验和是把首部（包含伪首部）和数据部分一起都检验，这就导致在实现过程中UDP使用校验和时需要缓存所有数据包。

2.4、TCP报文格式

TCP（Transmission Control Protocol）是一种面向连接、可靠的传输层协议，其报文格式比UDP复杂，包含固定首部（20字节）和可选字段。

TCP首部：
TCP包含20字节固定首部：

字段名 位数 说明 源端口（Source Port） 16 发送方的端口号 目的端口（Destination Port） 16 接收方的端口号。 序列号（Sequence Number） 32 数据字节流的编号（用于数据排序和可靠性）。TCP链接中传输的数据流中每个字节都编上一个序号。序号字段的值指的是本报文段所发送的数据的第一个字节的序号 确认号（Acknowledgment Number） 32 确认号，是期望收到对方的下一个报文段的数据的第1个字节的序号，即上次已成功接收到的数据字节序号加1。只有ACK标识为1，此字段有效。 首部长度（Data Offset） 4 TCP头部长度（以4字节为单位），最小值为5（即20字节）。 保留（Reserved） 6 保留字段，必须置0 控制标志（Flags） 6 连接控制：
- URG：紧急指针有效
- ACK：确认号有效
- PSH：接收方应立即推送数据给应用层
- RST：重置连接
- SYN：同步序列号（建立连接）
- FIN：释放连接 窗口大小（Window Size） 16 接收方的可用缓冲区大小，TCP的流量控制，窗口起始于确认序号字段指明的值，这个值是接收端期望接收的字节数。窗口最大为65535字节 校验和（Checksum） 16 校验范围包括伪首部、TCP首部和数据部分（与UDP类似），是一个强制性的字段，一定是由发端计算和存储，并由收端进行验证。在计算检验和时，要在TCP报文段的前面加上12字节的伪首部 紧急指针（Urgent Pointer） 16 仅当URG=1时有效，指向紧急数据的末尾。TCP的紧急方式是发送端向另一端发送紧急数据的一种方式。紧急指针指出在本报文段中紧急数据共有多少个字节（紧急数据放在本报文段数据的最前面）

TCP包含最大40字可变首部：

TCP协议最初只规定了一种选项，即最长报文段长度（只包含数据字段，不包括TCP首部），又称为MSS。MSS告诉对方TCP“我的缓存所能接收的报文段的数据字段的最大长度是MSS个字节”。新的RFC规定有以下几种选型：选项表结束，空操作，最大报文段长度，窗口扩大因子，时间戳：

• 选项表结束。
• 空操作：没有特殊含义，一般用于将TCP选项的总长度填充为4字节的整数倍。
• 最大报文段长度：又称为MSS，只包含数据字段，不包括TCP首部。
• 窗口扩大因子：3字节，其中一个字节表示偏移值S。新的窗口值等于TCP首部中的窗口位数增大到（16+S），相当于把窗口值向左移动S位后获得实际的窗口大小。
• 时间戳：10字节，其中最主要的字段是时间戳值（4字节）和时间戳回送应答字段（4字节）。

3、ARP报文格式

以太网中的 ARP（Address Resolution Protocol，地址解析协议）帧 用于通过 IP地址 查询对应的 MAC地址，是局域网通信的基础协议。

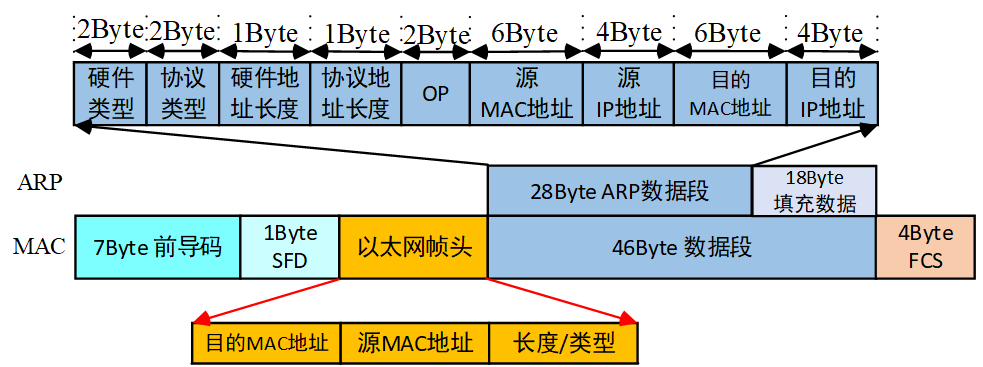

以太网帧格式和802.3帧格式ARP报文格式如下：在类型字段后，ARP和RARP均有46字节数据，其中28字节为有效数据，18字节为填充数据。

其中ARP和RARP的类型分别为0x0806和0x0835。

其中基于以太网帧的28字节具体报文如下：

各字段详解：

• 硬件类型（HTYPE）： 2字节 网络接口类型：0x0001 表示以太网（Ethernet）
• 协议类型（PTYPE）： 2字节 上层协议类型：0x0800 表示IPv4
• 硬件地址长度（HLEN）： 1字节 MAC地址长度：0x06（6字节）
• 协议地址长度（PLEN）： 1字节 IP地址长度：0x04（4字节）
• 操作码（OPER）： 2字节 ARP操作类型：
    1 = ARP请求（Request）
    2 = ARP响应（Reply）
• 发送方MAC（SHA）： 6字节 发送ARP的主机MAC地址
• 发送方IP（SPA）： 4字节 发送ARP的主机IP地址
• 目标MAC（THA）： 6字节 目标MAC地址（请求时填 00:00:00:00:00:00）
• 目标IP（TPA）： 4字节 要查询的目标IP地址
