Siemens 西门子200smartPLC与TIA wincc通讯（modbus TCP）_博图wincc连接200smart
今天我们介绍用博途WINCC与200 SMART通讯，使用Modbus Tcp协议，该方法适用于支持标准Modbus Tcp（服务器）协议的任何设备。
注意：博途wincc只能做Modbus Tcp客户端，不能做服务器。所以连接的对象只能是Modbus Tcp服务器。
一、200SMART 做服务器
STEP7-Micro/WIN SMART 从V2.4版本开始，软件中直接集成Modbus TCP库指令，无需单独安装或者购买。安装软件后，Modbus TCP 指令位于STEP7-Micro/WIN SMART项目树中“指令”文件夹的“库”文件夹中。如图1.Modbus TCP库指令所示。指令分为客户端和服务器两种，我们这里需要使用服务器指令（Modbus TCP Server），具体操作如下：

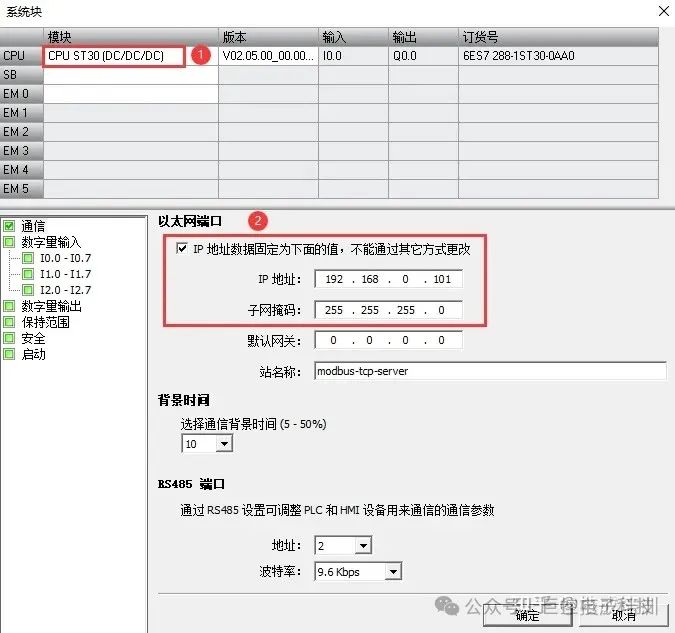

1、系统块中设置服务器的IP地址，以确保IP地址设置无误。此步骤为可选，如果确定IP地址设置无误，可忽略此步骤。设置方法如图2.所示。

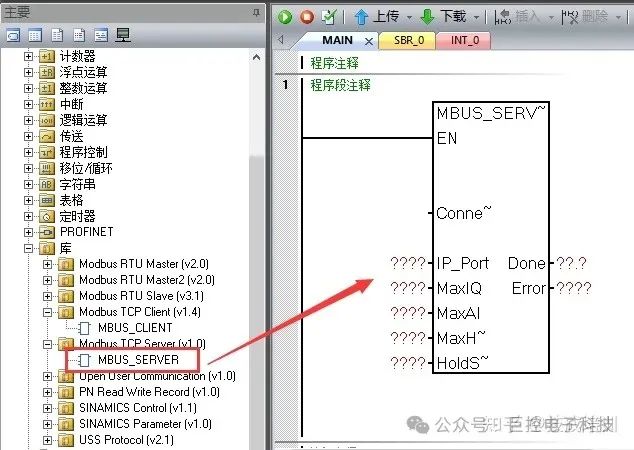

2、鼠标点击MAIN 主程序的程序段1的编程区域，从库文件夹下找到Modbus TCP 服务器指令MBUS_SERVER，鼠标双击，指令出现在程序段1中，操作如图3.所示。

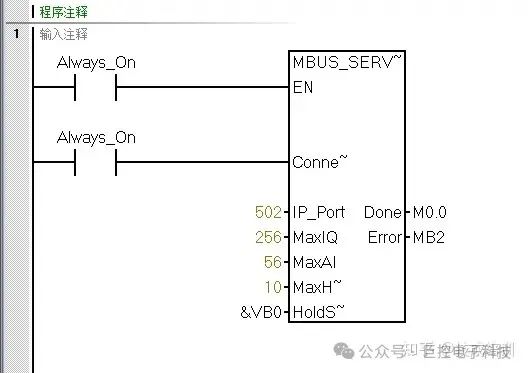

3、填写服务器指令参数，如图4.所示。
4、鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器，如图5.所示。

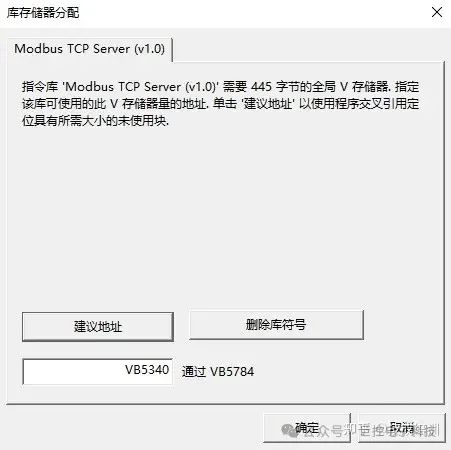

5、在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5340开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用建议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址。如图6.所示。
6、编译项目，下载程序。至此PLC端工作完成，下面让我们进行TIA WINCC的配置吧。
二、TIA WINCC组态
在此使用TIA V16 WINCC Advanced做演示（Professional版也是如此）
具体操作如下图所示：
1、先创建TIA项目，然后切换到项目视图下点击——添加新设备，在弹出的窗口中选择——PC系统——选择WinCC RT Advanced——点击确定；

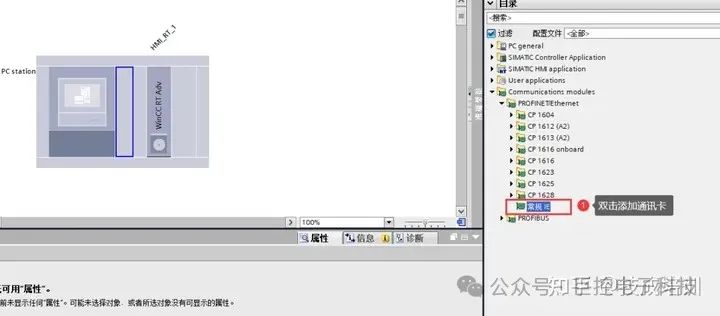

2、在右侧的目录中选择——常规IE，双击添加到插槽中（如下图）。
3、选中刚刚添加的网卡右键点击——属性，选择以太网地址——设置目标计算机的地址，此时我们使用本机地址192.68.0.208；实际项目中请使用运行wincc项目的计算机IP。

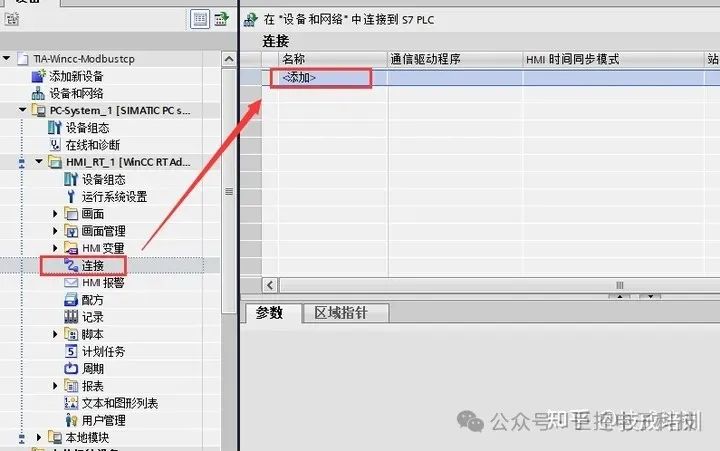

4、创建连接，点击——连接——双击——添加，将自动创建一条连接，我们需要对该连接参数进行设置。

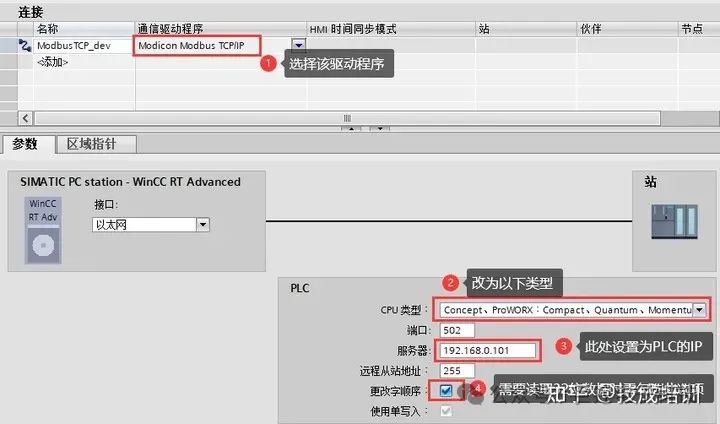

首选需要更改（名称可以默认，有多条连接时建议更改，此处我改为“ModbusTCP_dev”）“通讯驱动程序”——Modicon Modbus TCP/IP；然后更改CPU类型，服务器IP，更改字顺序（该选项只针对32位数据，对16位数据无效，我们需要通讯32位数据时视情况勾选），操作如下图所示。
需注意通讯对象为其他设备时，需通过测试确定“更改字顺序”是否需要勾选。
5、创建变量，创建自己需要通讯的变量，这里需要注意的是，V区对应是我们在程序中设置的起始地址，若设置的为&VB0，那么40001对应的即使VW0（如果程序中设定的是&VB100，那么40001对应的就是VW100），往后依次推算。输入点对应的1x，输出点对应的是0x。

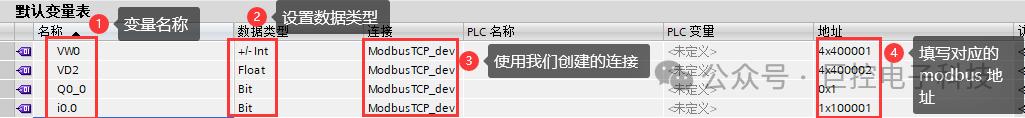

设置好对应的数据类型，以及地址的对应关系（如下图）。
此处分别建立了VW0、VD2、Q0.0、I0.0四个变量为例子。随后在画面中建立四个IO域关联变量（该过程不做赘述），运行项目后即可看到PLC对应的值（如下图所示）。
总结
以上就是整个TIA WINCC 与西门子200 SMART PLC连接的步骤，文章中的2、3步骤可以省略，本文同样也适用于TIA WINCC 连接其他第三方支持Modbus Tcp通讯的设备
