【Linux驱动-快速回顾】一文彻底搞懂pinctrl子系统
文章偏向应用案例讲解
本篇文章将会实现下面案例，讲解PinCtrl子系统
把一对引脚复用作为IIC引脚
一、基础知识点补充
1.1 设备树知识点补充
设备树很多人只知道他是个描述硬件的文件
其他一无所知
在讲解之前先花费一些篇幅进行科普
1.作用
我这块板子上有哪些硬件
每个硬件的地址、中断号、引脚、时钟等信息
2.内核怎么使用
1）我们写 .dts 文件（描述硬件）
2）用 dtc 工具编译成 .dtb 文件（二进制格式）
3）Bootloader加载 .dtb， 并传给内核
4）内核解析 .dtb 并初始化相应驱动

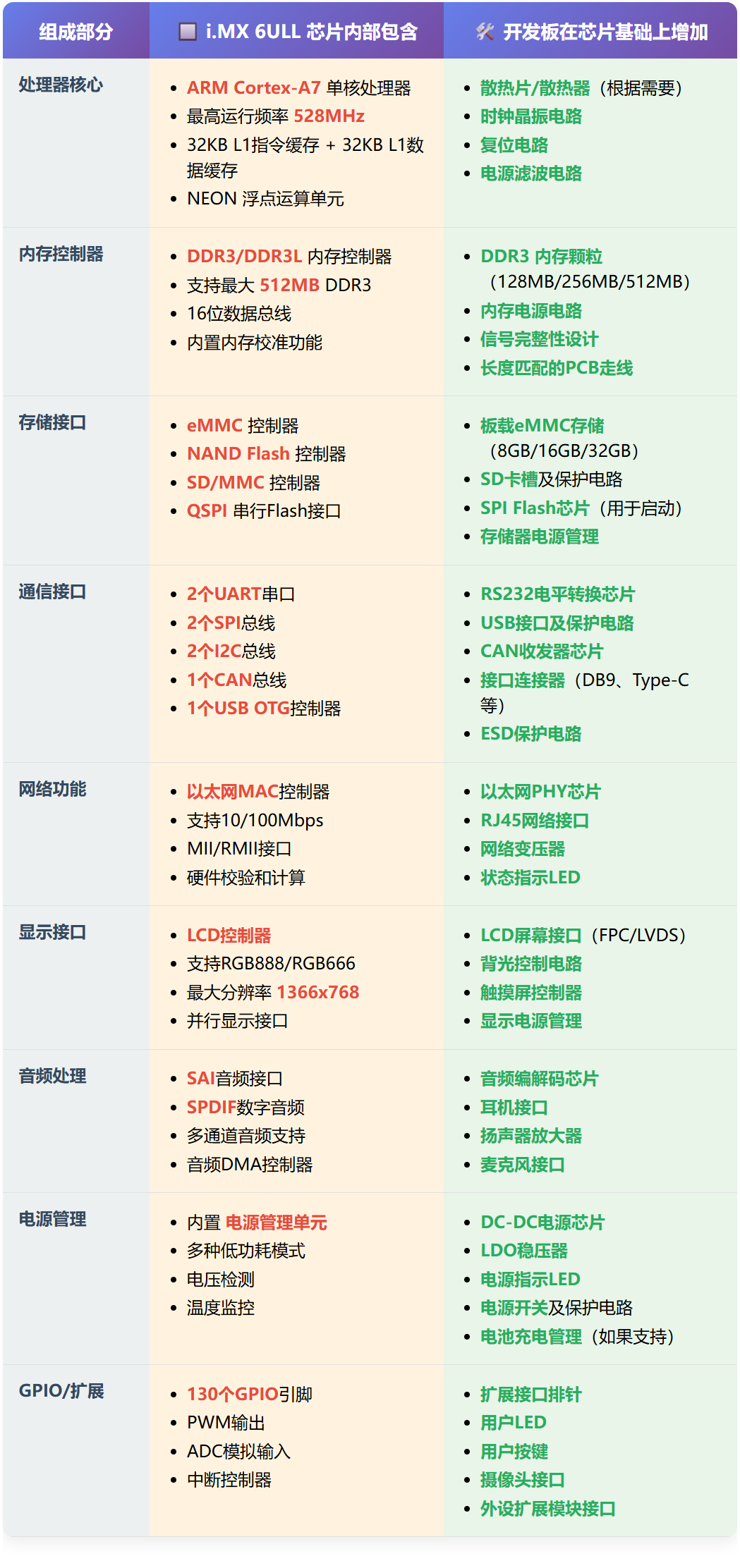

1.2 搞清楚嵌入式厂商的区别：
首先我们要知道一个芯片，和一个开发板的区别
他们设备厂商不同
2 定位不同
1）SOC厂商：卖芯片的
a.瑞芯微：RK3588芯片
b.恩智浦半导体：imx6ull线片
2）板级厂商：买开发板的
a.迅龙软件有限公司：香橙派（用的RK3588芯片）
b.百问网：韦东山的imx6ull开发板
2 产出资料不同
1）SOC厂商：卖芯片的：
他们会产出DTSI文件、驱动代码
芯片厂商产出的设备树文件叫做DTSI，一般包如下信息
1.CPU 核、总线、片上外设的寄存器地址范围
2.芯片内部时钟、复位、电源控制器的名字和编号
3.中断控制器的连线关系、中断号分配
4.内部 SRAM、ROM、Cache 的大小和地址
5.芯片固定管脚的功能/复用默认值
6.芯片级电源域、时钟树、复位树的拓扑
2）板级厂商
产出DTS设备树文件，包含如下信息
1.板载 DDR、Flash 的实际大小和物理地址
2.外接 PHY、USB Hub、Codec、Wi-Fi 模块的节点
3.GPIO/IOMUX 在板子上的具体复用配置
4.LED、按键、风扇等板级设备的 GPIO 引脚号
5.设备在板子上的使能/禁用状态（status = “okay”/“disabled”）
6.板子特有的电源、复位、使能脚连接方式
二、快速理解PinCtrl子系统的功能
稍微用过STM32知道我们想要让一个引脚输出为高电平
需要以下几个步骤：
1.使能GPIO时钟
2.配置引脚为输出模式
3.输出类型：配置上拉/下拉电阻
4.引脚输出高电平
其中2、3两步骤是pinctrl子系统要实现的功能
三、PinCtrl子系统设备树讲解
3.1 PinCtrl子系统对应的硬件信息
学过STM32都知道，配置外设的功能本质都是对寄存器的操作，PinCtrl子系统也不例外，它实现的复用功能是靠着IOMUX寄存器来实现的
以imx6ull设备为例，该功能是由专门的一个硬件负责
IOMUXC控制器：负责IO管脚功能复用
我们希望操作该控制器，需要知道该芯片的寄存器地址

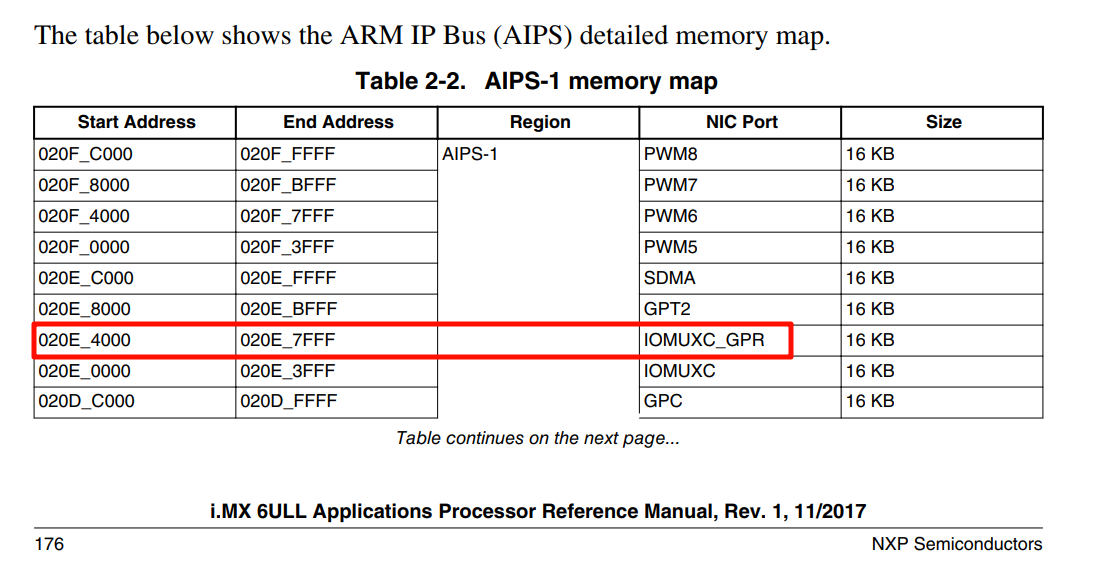

芯片手册显示其及基地址是202E 4000，长度：16KB
IOMUXC：Input/Output Multiplexer Controller
GPR：General Purpose Register（通用寄存器）
于是，该硬件在设备树的描述如下所示
（这个是SOC厂商提供的DTSI文件）
iomuxc: iomuxc@020e0000 {compatible = \"fsl,imx6ul-iomuxc\";reg = <0x020e0000 0x4000>;};很显然这个设备树信息只是指出了这个硬件设备的地址，我们真正开始想用还需要至少知道我们希望在哪个管脚，复用成I2C1

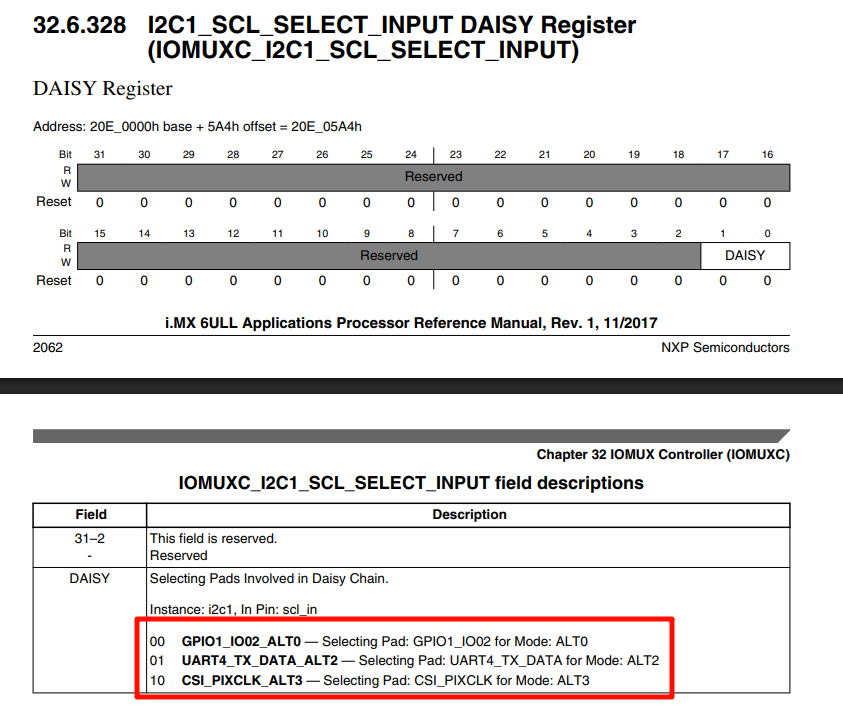

这时候还需要查阅芯片手册，关键词搜索i2c1，点击去如图
这个图片内容就是I2C1的SCL功能具体要复用到下面红框的哪个引脚上
仔细想之下至少又出现一个问题，平时开发STM32习惯了的时候我们通常都是用PA1这种方式命名引脚
SOC厂商是如何进行命名引脚的？

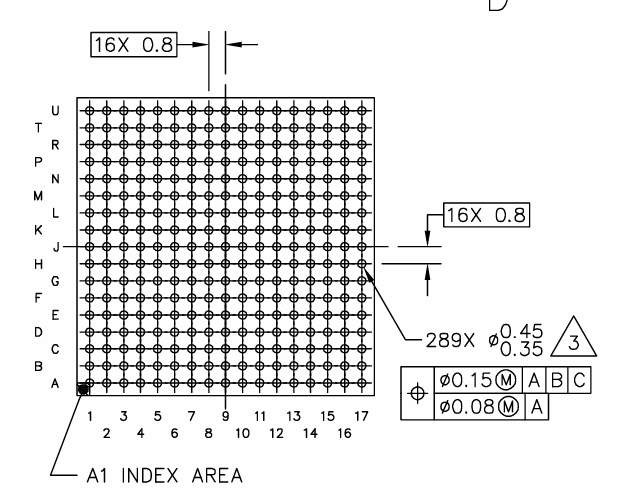

为此我专门把对应的引脚命名从源数据手册裁剪下来供大家观看

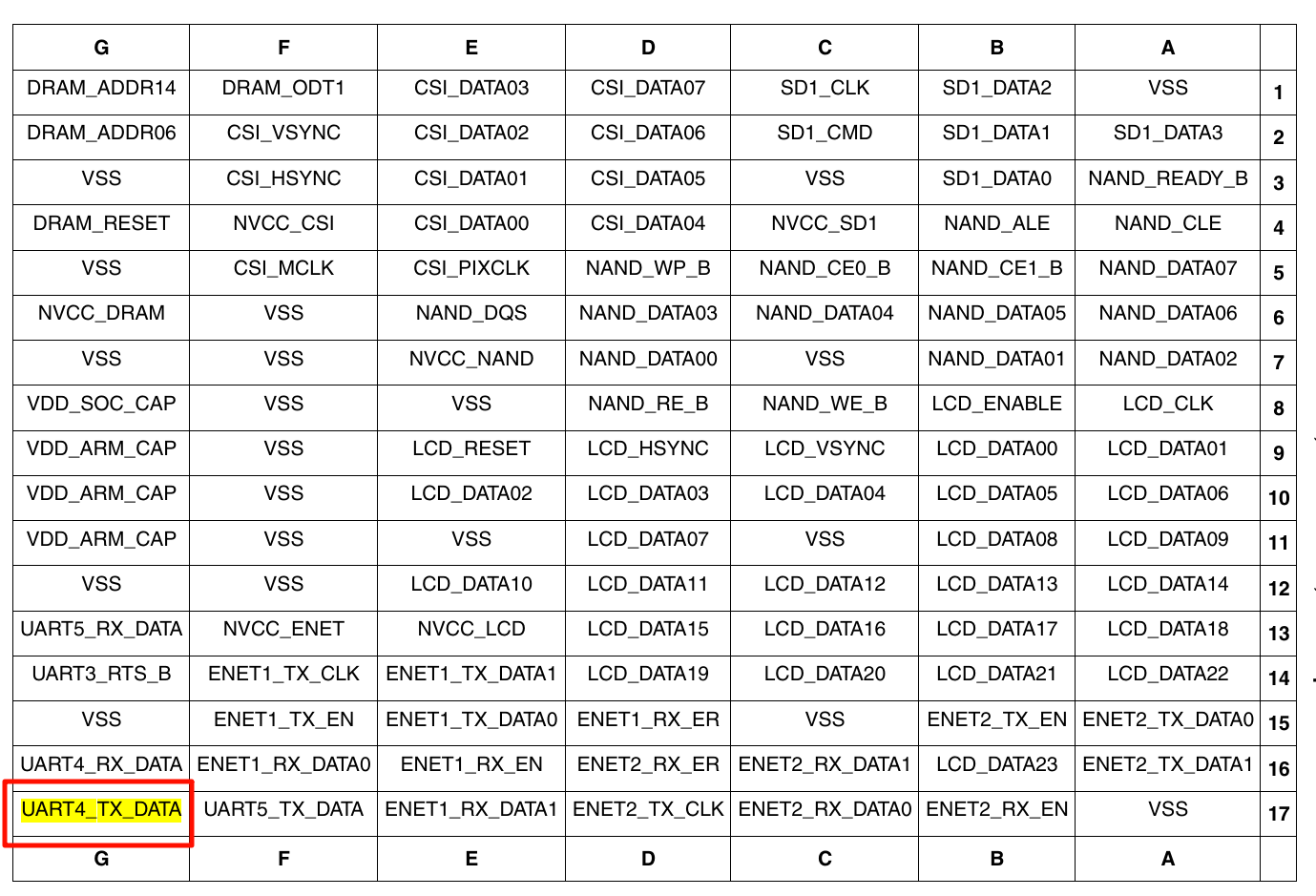

IMX芯片引脚信息
经过查看发现红框中的三个不是具体的功能，是管脚名称
我们希望把他用到UART4_TX_DATA引脚上
那么在设备树中如何去写？
如果接着找UART4_TX_DATA寄存器地址那就太麻烦了
SOC芯片厂商给了一个比较方便的功能就是宏定义：
MX6UL_PAD_<PAD_NAME>__<FUNC_NAME>MX6UL_PAD_UART4_TX_DATA__I2C1_SCL arch/arm/boot/dts/imx6ul-pinfunc.h#define MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x0090 0x031C 0x0588 0x2 0x0关于宏定义的具体的含义如下
<mux_reg conf_reg input_reg mux_mode input_val>mux_reg：复用寄存器地址偏移conf_reg：配置寄存器地址偏移（上下拉、驱动强度等）input_reg：输入选择寄存器偏移（某些功能需要）mux_mode：复用功能编号（0~7）input_val：输入选择值（某些功能需要）然后我们还需要实现第二个功能，就是实现引脚的电气属性

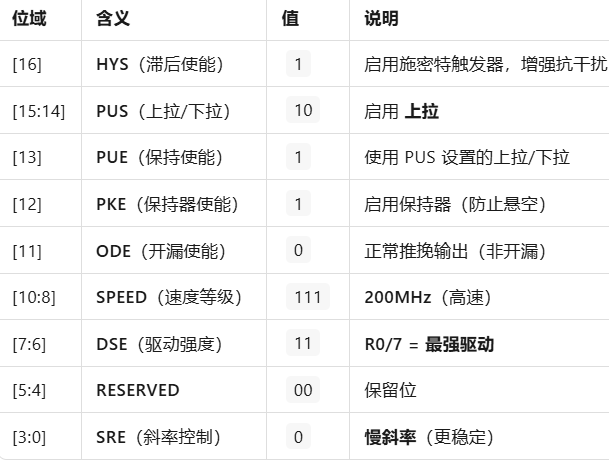

比如电阻上拉下拉之类，这个是直接用一个值来实现的
0x4001b8b0
3.2 设备树语法
最后我们在设备树中写下如下信息
✅ 第一部分：定义引脚配置（pinctrl）
pinctrl_i2c1: i2c1grp { fsl,pins = < MX6UL_PAD_UART4_TX_DATA__I2C1_SCL 0x4001b8b0 MX6UL_PAD_UART4_RX_DATA__I2C1_SDA 0x4001b8b0 >; };};✅ 第二部分：启用 I2C1 控制器并绑定引脚
&i2c1 { clock-frequency = <100000>; pinctrl-names = \"default\"; pinctrl-0 = <&pinctrl_i2c1>; status = \"okay\";};关于命名规则，第二部分的i2c1是驱动程序用来匹配时，使用的名称。
如果我们设备比如说有正常工作模式和睡眠模式两种状态，我们希望正常工作时保持IIC，休眠时恢复GPIO。
我们可以在进行修改
&i2c1 { clock-frequency = <100000>; pinctrl-names = \"default\"，\"sleep\"; pinctrl-0 = <&pinctrl_i2c1>; pinctrl-1 = <&pinctrl_gpio1>; status = \"okay\";};pinctrl_gpio1: gpio1grp { fsl,pins = < MX6UL_PAD_UART4_TX_DATA__GPIO1_IO28 0x1b0b0 /* SCL → input-pull-up */ MX6UL_PAD_UART4_RX_DATA__GPIO1_IO29 0x1b0b0 /* SDA → input-pull-up */ >;};3.3 稍微高级的用法pinctrl-hog
几乎每一块开发板或嵌入式产品上，都有一个或多个LED灯。其中最基本的就是电源指示灯，它的作用是在设备上电并正常工作后立即亮起，给用户一个明确的视觉反馈：“设备已开机，系统正在运行”
问题
如果按照标准的驱动程序模型来处理：
leds-gpio 驱动会在GPIO子系统、平台总线等一系列更基础的驱动初始化完毕后，才会被内核探测（probe）并加载
结果就是：从系统上电到leds-gpio驱动最终被加载，中间会有几秒钟甚至更长的时间。在这段时间里，电源指示灯是熄灭的。这会给用户带来困惑，他们可能会以为设备没有启动成功或者坏了。
pinctrl-hog 完美地解决了这个问题。我们不需要为这个简单的LED编写任何专门的驱动程序，只需要在设备树中“霸占”这个引脚，并直接设置其状态。
使用方法：
/* /include/dt-bindings/gpio/gpio.h */#include &iomuxc { /* ... 其他引脚配置 ... */ pinctrl_hog_led: ledhoggrp { fsl,pins = < /* * 1. MX6UL_PAD_GPIO1_IO02__GPIO1_IO02: * 将 GPIO1_IO02 这个物理引脚复用为 GPIO1_IO02 功能。 * 2. 0x19: * 配置引脚的电气特性，比如驱动强度、速度等。 * 这里只是一个示例值。 */ MX6UL_PAD_GPIO1_IO02__GPIO1_IO02 0x19 >; };};/* 在对应的GPIO控制器节点中声明 \"hog\" */&gpio1 { /* * 定义一个GPIO Hog节点来控制电源LED */ power-led-hog { gpio-hog; // 声明这是一个GPIO Hog gpios = <2 GPIO_ACTIVE_HIGH>; // 指定是gpio1的第2个引脚，高电平有效 output-high; // **关键！** 在占用时，立即将此引脚配置为输出，并设置为高电平 line-name = \"power-led\"; // 为这个GPIO行起一个名字，方便调试 };};其实到这里基本我们就可以进行开发了 但是对于系统内核如何识匹配，如何保存信息这些深度信息，我觉得还是有必要了解的
四、深入：内核是如何识别设备树
4.1 内核如何“看懂”Pin Controller
1. 入口：probe函数的执行**
首先，内核启动，设备树被解析。内核发现一个compatible = \"fsl,imx6ul-iomuxc\"的设备节点
iomuxc: iomuxc@020e0000 {compatible = \"fsl,imx6ul-iomuxc\";reg = <0x020e0000 0x4000>;};内核在驱动列表中，找到了一个能处理此compatible字符串的驱动程序——pinctrl-imx6ul.c。于是，该驱动的probe函数（imx6ul_pinctrl_probe）被执行。
Pinctrl核心框架是一个通用的框架，它不认识任何特定的芯片。它需要一种标准化的方式来了解这个新来的iomuxc设备
pinctrl-imx6ul.c驱动程序必须回答内核的这个问题。它用来回答的“标准格式答卷”，就是struct pinctrl_desc。
所以，probe函数的核心任务，就是填写这份pinctrl_desc答卷。
struct pinctrl_desc {const char*name; // 控制器的名字const struct pinctrl_pin_desc*pins; // 控制器管理的所有引脚的列表 (一个数组)unsigned intnpins; // 上面引脚列表的长度const struct pinctrl_ops*pctlops; // \"引脚组\" 操作函数集const struct pinmux_ops*pmxops; // \"引脚复用\" 操作函数集const struct pinconf_ops*confops; // \"引脚配置\" 操作函数集struct module*owner; // 指向驱动模块本身 (THIS_MODULE)// ... 其他成员};2 核心：填写pinctrl_desc以描述能力
这份答卷包含几个关键问题，驱动必须一一作答：
-
“你管着哪些引脚？”
回答： 驱动程序指向一个静态数组imx6ul_pins，并将pinctrl_desc->pins指向它，同时在pinctrl_desc->npins里填上引脚总数。这个数组里定义了所有引脚的编号和名字。
数组单个元素的结构体定义如下：struct pinctrl_pin_desc {unsigned intnumber; // 引脚的全局唯一编号const char*name; // 引脚的名字 (例如 \"GPIO1_IO00\")void*drv_data; // 驱动私有数据，pinctrl核心不使用}; -
“如果要复用你的引脚，我该调用你的哪个函数？”
回答： 驱动程序将pinctrl_desc->pmxops指向一个叫imx_pmx_ops的结构体。这个结构体里包含了set_mux等函数指针。(pm—pinmux)struct pinmux_ops {// 获取该控制器支持的所有“功能”(function)的数量int (*get_functions_count) (struct pinctrl_dev *pctldev);// 根据索引号，获取“功能”的名字 (例如 \"i2c1\", \"uart2\")const char *(*get_function_name) (struct pinctrl_dev *pctldev, unsigned selector);// 获取一个“功能”可以被哪些“引脚组”(group)实现int (*get_function_groups) (struct pinctrl_dev *pctldev, unsigned selector, const char *const **groups, unsigned *const num_groups);// 【核心】将指定的“引脚组”复用为指定的“功能”int (*set_mux) (struct pinctrl_dev *pctldev, unsigned func_selector,unsigned group_selector);// 当一个引脚要用作GPIO时，调用的使能函数int (*gpio_request_enable) (struct pinctrl_dev *pctldev, struct pinctrl_gpio_range *range, unsigned offset);// 释放GPIO时调用的函数void (*gpio_disable_free) (struct pinctrl_dev *pctldev, struct pinctrl_gpio_range *range, unsigned offset);// ... 其他}; -
“如果要配置引脚的电气特性，又该调用哪个函数？”
回答： 驱动程序将pinctrl_desc->confops指向imx_pinconf_ops结构体，里面有pin_config_set等函数指针。struct pinconf_ops {// 检查一个配置参数是否受支持bool (*is_generic) (void); // 在新版本内核中已不常用// 获取某个引脚的当前电气配置int (*pin_config_get) (struct pinctrl_dev *pctldev, unsigned pin, unsigned long *config);// 【核心】为一个引脚设置电气配置int (*pin_config_set) (struct pinctrl_dev *pctldev, unsigned pin, unsigned long *configs, unsigned num_configs);// 获取某个引脚组的当前电气配置int (*pin_config_group_get) (struct pinctrl_dev *pctldev, unsigned selector, unsigned long *config);// 【核心】为一个引脚组设置电气配置int (*pin_config_group_set) (struct pinctrl_dev *pctldev, unsigned selector, unsigned long *configs, unsigned num_configs);// ... 其他用于调试的函数}; -
“如果要按‘组’来操作引脚，该调用哪个函数？”
回答： 驱动程序将pinctrl_desc->pctlops指向imx_pctrl_ops结构体。struct pinctrl_ops {// 获取该控制器中所有“引脚组”(group)的数量int (*get_groups_count) (struct pinctrl_dev *pctldev);// 根据索引号，获取“引脚组”的名字 (例如 \"i2c1grp\", \"uart2grp\")const char *(*get_group_name) (struct pinctrl_dev *pctldev, unsigned selector);// 获取一个“引脚组”中包含了哪些引脚int (*get_group_pins) (struct pinctrl_dev *pctldev, unsigned selector, const unsigned **pins, unsigned *num_pins);// 【核心】将一个设备树节点，翻译成内核标准的pinctrl_map格式int (*dt_node_to_map) (struct pinctrl_dev *pctldev, struct device_node *np, struct pinctrl_map **map, unsigned *num_maps);// 释放由dt_node_to_map分配的内存void (*dt_free_map) (struct pinctrl_dev *pctldev, struct pinctrl_map *map, unsigned num_maps);// ... 其他用于调试的函数};
上面的结构体定义看看就行，也被背不下来，但需要记住大概功能
3. 终点：注册到内核**
根据上面我们知道，pinctrl_desc这份“答卷”已经在内存里填写完毕
驱动程序必须把这份答卷提交给Pinctrl核心框架审批。
提交动作由devm_pinctrl_register()函数完成。
devm_pinctrl_register()函数做了两件重要的事：
-
审批“答卷” (创建
pinctrl_dev):- 它接收驱动递交的
pinctrl_desc。 - 它在内核中创建一个新的、代表这个
iomuxc硬件的活动实例——struct pinctrl_dev。这个pinctrl_dev就像是内核颁发给iomuxc的“工作许可证”。它内部保存了指向pinctrl_desc的指针，以便随时查阅其能力。
- 它接收驱动递交的
-
登记备案:
- 它将新创建的
pinctrl_dev添加到一个全局的链表中。这样，当系统中的其他设备（如I2C1）需要pinctrl服务时，就能通过这个全局链表找到iomuxc这个服务提供商。
这个全局链表是pinctrldev_list。
//drivers/pinctrl/core.cstatic LIST_HEAD(pinctrldev_list);//LIST_HEAD是内核链表宏，//它定义并初始化一个名为pinctrldev_list的空链表头。内核中所有已经成功注册的Pin Controller，它们的pinctrl_dev结构体都会被添加到这个pinctrldev_list链表中。
提供查找: 当一个Client设备（如I2C1）需要Pinctrl服务时，Pinctrl核心框架会遍历这个pinctrldev_list链表，从中查找并匹配能够满足其需求的Pin Controller。
struct pinctrl_dev *pinctrl_register(...){ // ... 分配和初始化 pctldev ... list_add_tail(&pctldev->node, &pinctrldev_list); // 关键：将新的pinctrl_dev实例添加到全局链表尾部 // ... 其他代码 ... return pctldev;} - 它将新创建的
4. 伏笔：注册“翻译器”
注册一个“翻译器”以备后用
-
前因: 在第2.2步中，驱动程序填写了
pinctrl_desc的pctlops成员，使其指向imx_pctrl_ops这个函数集。在这个函数集里，有一个非常关键的函数指针dt_node_to_map，它被设置为指向imx_dt_node_to_map这个具体函数。 -
后果: 这个
dt_node_to_map函数指针的注册，相当于Pin Controller驱动向Pinctrl核心框架做出了一个承诺：“我提供一个‘翻译服务’。
以后，当你拿到一个我设备树节点下的子节点（比如i2c1grp），而你又看不懂里面私有的fsl,pins语法
就把那个节点交给我这个函数，我负责把它翻译成你能看懂的、内核标准格式的pinctrl_map。” -
当前状态: 在Pin Controller驱动的
probe阶段，这个翻译服务只是被声明和注册了，但并不会被调用。它处于待命状态，等待真正的“翻译任务”到来。这个任务将由Client设备（如i2c1）在初始化时触发。
现在，Pin Controller驱动已经初始化完毕，并处于“待命”状态。接下来，轮到Client设备登场了。
4.2 i2c1节点到pinctrl的过程
目标： 跟踪内核处理i2c1设备pinctrl请求的全过程。
重点是理解设备树信息如何被翻译成内核内部使用的数据结构。
1.i2c1设备树节点和驱动代码匹配过程
1.设备（Device）的注册
内核启动时，会解析imx6ull.dtsi等设备树文件
发现i2c1的节点如下
i2c1: i2c@021a0000 {#address-cells = <1>;#size-cells = <0>;compatible = \"fsl,imx6ul-i2c\", \"fsl,imx21-i2c\";reg = <0x021a0000 0x4000>;interrupts = <GIC_SPI 36 IRQ_TYPE_LEVEL_HIGH>;clocks = <&clks IMX6UL_CLK_I2C1>;status = \"disabled\";};在板级厂商出品的xxxx-imx6ull-xxxxx.dts文件中会有如下定义：
&i2c1 { clock-frequency = <100000>; pinctrl-names = \"default\"; pinctrl-0 = <&pinctrl_i2c1>; status = \"okay\";};当它看到**&i2c1**这个节点时，它会读取节点内的属性。其中最重要的属性是compatible。
创建platform_device： 内核会为这个i2c1设备树节点，在内存中创建一个struct platform_device对象
内核将这个新创建的platform_device对象，注册到platform bus的 设备链表（device list）上。
2.驱动（Driver）的注册
在内核启动的某个阶段，drivers/i2c/busses/i2c-imx.c这个文件会被编译进内核。文件末尾通常有一个module_init宏，它会调用一个初始化函数，比如i2c_imx_init
创建platform_driver： 在i2c_imx_init函数中，驱动的作者会定义一个struct platform_driver对象。
// 在 \\Linux-4.9.88\\drivers\\i2c\\busses\\i2c-imx.c 中static const struct of_device_id i2c_imx_dt_ids[] = {{ .compatible = \"fsl,imx1-i2c\", .data = &imx1_i2c_hwdata, },{ .compatible = \"fsl,imx21-i2c\", .data = &imx21_i2c_hwdata, },//事实上匹配到了这一项，和我们预想的匹配fsl,imx6ul-i2c是不一样的！{ .compatible = \"fsl,vf610-i2c\", .data = &vf610_i2c_hwdata, },{ /* sentinel */ }};static struct platform_driver i2c_imx_driver = {.probe = i2c_imx_probe,.remove = i2c_imx_remove,.driver = {.name = DRIVER_NAME,.pm = I2C_IMX_PM_OPS,.of_match_table = i2c_imx_dt_ids,},.id_table = imx_i2c_devtype,};这里很多人可能会疑惑为甚么没匹配到fsl,imx6ul-i2c？
为什么会这样设计？
这种设计实现了驱动复用：i.MX6ULL的I2C与i.MX21的I2C硬件高度相似，因此它们可以共用同一个驱动程序，避免了代码冗余。
这个细节不查阅源码是不会发现的！
这样子较真不容易，看到这里求个赞！
“懂！都懂！咱家宝藏读者们怎么可能不想点赞呢？肯定是内容太精彩，看得太入迷，回过神来已经刷到下一个啦！或者就是忙着收藏、把点赞这个小可爱给‘冷落’了。嘿嘿，不过悄悄说，你们留下的每一个赞，对我们创作者来说都是超大的能量包！要是觉得‘这波不亏’、‘学到了’或者‘笑出声’，手指头稍微动一动点个赞~让我们一起让好内容被更多人看见！”回归主题，下一步是：
注册到总线： i2c_imx_init函数会调用platform_driver_register(&i2c_imx_driver)。这个函数将i2c_imx_driver对象，注册到platform bus的**驱动链表（driver list）**上。
3.总线（Bus）的匹配工作**
匹配的动作，在注册的瞬间就会发生。
- 当驱动注册时：
platform_driver_register函数被调用。- 它会遍历
platform bus的设备链表（上面挂着i2c1等设备）。 - 对于每一个设备，它都会调用一个
bus_match函数来检查是否匹配。
- 当设备注册时（反之亦然）：
platform_device_register被调用。- 它会遍历
platform bus的驱动链表。 - 对于每一个驱动，也调用
bus_match。
一旦bus_match返回成功，总线就会立刻做一件事：
- 调用驱动的
probe函数： 它会调用i2c_imx_driver中注册的.probe函数指针，也就是i2c_imx_probe函数。并且，它会把匹配上的那个platform_device对象（代表i2c1）作为参数，传递给i2c_imx_probe。
这就是i2c_imx_probe(struct platform_device *pdev)中pdev参数的由来。
2.解析 i2c1 设备树节点
在调用probe之前，内核框架代码（位于drivers/base/dd.c的really_probe函数）会做一个检查：
1）内核的第一个问题：“这个设备需要Pinctrl服务吗？？”
它通过检查设备树节点里是否存在pinctrl-0等属性来判断。因为i2c1节点有这些属性，所以Pinctrl相关的处理流程被触发。
2）内核的第二个问题：“这个Client需要什么？”
前因： 内核知道i2c1需要Pinctrl服务，但具体需要什么，需要多少种状态，它还不清楚。
后果： 内核开始解析i2c1设备树节点里的pinctrl-*属性，并将这些信息组织成C语言结构体。
a.解析引脚配置：pinctrl_bind_pins
在启动i2c1驱动之前，必须先处理好它的引脚配置
内核需要一个地方来存放i2c1的所有pinctrl相关信息
解决方案： 创建一个struct pinctrl实例。这是i2c1设备的“Pinctrl信息总管”。
struct pinctrl 的定义 (简化后`)：
struct pinctrl { struct device *dev; // 指回它所属的设备 (i2c1) struct list_head states; // 一个链表头，用来挂载该设备的所有状态 struct pinctrl_state *state; // 指向当前正被应用的那个状态 struct list_head dt_maps; // 临时存放从设备树翻译来的 pinctrl_map};如何关联： 这个新创建的pinctrl实例的地址，被存放在i2c1设备自身的dev->pins->p指针里
b.解析pinctrl-names：为档案分出不同的“状态”
任务： i2c1可能有多种引脚状态（如工作、休眠）。需要为每种状态创建一个容器。
信息来源： 读取i2c1设备树节点里的`pinctrl-names = “default”,“sleep”
解决方案： 对\"default\"和\"sleep\"这两个名字，分别创建两个struct pinctrl_state实例。
struct pinctrl_state 的定义 ：
struct pinctrl_state { const char *name; // 状态的名字，比如 \"default\" struct list_head settings; // 一个链表头，用来挂载这个状态下的所有具体配置指令 struct list_head node; // 用于把自己挂载到 pinctrl->states 链表上};如何组织： 这两个新创建的pinctrl_state实例，通过它们的node成员，被挂载到struct pinctrl的states链表上。
具体我发了一篇专门的博客文章去讲解这个，点击即可查看
c.如何翻译设备树每个状态下的引脚信息：dt_node_to_map函数+ struct pinctrl_map数组
当前状态： 我们有了名为\"default\"的pinctrl_state，但它的settings链表是空的。内核需要知道这个状态下到底要做哪些具体的引脚配置。
信息来源： 读取pinctrl-0 = ;。这行告诉内核：\"default\"状态的配置，定义在pinctrl_i2c1标签指向的节点里。
问题： 内核找到了
iomuxc节点下的i2c1grp子节点，但它看不懂里面的fsl,pins =这种厂商私有格式。
必然推论： 看不懂私有格式，就必须让懂的人来翻译。这个“懂行”的人就是iomuxc的驱动程序。
内核的动作： 内核调用iomuxc驱动在第二章注册的dt_node_to_map函数。
- 输入：
i2c1grp设备树节点。 - 输出： 一个标准的“翻译稿”——
struct pinctrl_map数组。
任务： 将翻译稿转化为最终可执行的硬件指令。
解决方案： 内核遍历dt_node_to_map函数返回的pinctrl_map数组，并将每一个map条目转换成一个struct pinctrl_setting。
struct pinctrl_setting 的定义 ：
struct pinctrl_setting { struct list_head node; // 用于把自己挂载到 pinctrl_state->settings 链表上 enum pinctrl_map_type type; // 操作类型: MUX (复用) 还是 CONFIG (配置) struct pinctrl_dev *pctldev; // 要操作哪个Pin Controller (iomuxc的句柄) // data联合体，根据type不同，包含不同的内容 union { // 如果type是MUX，这里存放功能ID和引脚组ID struct pinctrl_setting_mux mux; // 如果type是CONFIG，这里存放配置参数数组 struct pinctrl_setting_configs configs; } data;};最后给一个整体关系图
1. Client 侧（每个被 pinctrl 管理的设备，比如 i2c1）┌─────────────────────────────────────┐│ struct device (e.g. “i2c1”) │└─────────────────────────────────────┘ ├─ .pins ──▶ struct dev_pin_info │ └─ .p ──▶ struct pinctrl ←—— 每个 device 对应唯一一个 pinctrl 实例 │ │ struct pinctrl │ ├─ .dev ──▶ back to struct device │ ├─ .dt_maps ──▶ temporary list of struct pinctrl_map │ │ (由 dt_node_to_map() 从 DTS 私有节点翻译而来) │ └─ .states ──▶ list of struct pinctrl_state │ ├─ [state 0] struct pinctrl_state (“default”) │ │ ├─ .name = \"default\" │ │ └─ .settings ──▶ list of struct pinctrl_setting │ │ ├─ [setting A] (MUX) │ │ │ ├─ .type = PIN_MAP_TYPE_MUX_GROUP │ │ │ ├─ .data.mux.group = \"i2c1grp\" │ │ │ └─ .data.mux.function = \"i2c1\" │ │ └─ [setting B] (CONFIG) │ │ ├─ .type = PIN_MAP_TYPE_CONFIGS_GROUP │ │ └─ .data.configs = {0x4001b8b0} │ └─ [state 1] struct pinctrl_state (“sleep”) │ ├─ .name = \"sleep\" │ └─ .settings ──▶ list of struct pinctrl_setting │ └─ [setting C] (只属于 sleep 状态的配置) └─ (device 其它字段…)2. 中间翻译稿┌─────────────────────────────────────┐│ struct pinctrl_map[] │└─────────────────────────────────────┘ ├─ map[0]: 描述 “i2c1grp” ↔ MUX “i2c1” └─ map[1]: 描述 “i2c1grp” ↔ CONFIG 0x4001b8b0↓ 核心框架遍历所有 map[i]， 为每个相关 state 创建一个独立的 struct pinctrl_setting， 并插入到对应的 state.settings 链表中。3. 最终执行单元┌─────────────────────────────────────┐│ struct pinctrl_setting │└─────────────────────────────────────┘ ├─ .type (MUX_GROUP 或 CONFIGS_GROUP) ├─ .data (mux 或 configs) └─ .pctldev ──▶ struct pinctrl_dev ←—— 实际调用硬件操作时要经由它4. Controller Driver 侧┌─────────────────────────────────────┐│ struct pinctrl_desc │└─────────────────────────────────────┘ ├─ name : 控制器名字 ├─ pins : ▶ struct pinctrl_pin_desc[] ├─ pmxops : ▶ struct pinmux_ops ├─ confops : ▶ struct pinconf_ops └─ pctlops : ▶ struct pinctrl_ops ┌─────────────────────────────────────┐│ devm_pinctrl_register(&desc) │└─────────────────────────────────────┘ └─ creates struct pinctrl_dev ├─ .desc ──▶ &pinctrl_desc └─ adds to global pinctrldev_list5. 运行时调用路径struct pinctrl_setting → .pctldev → struct pinctrl_dev → .desc → { pmxops / confops } → 最终写寄存器4.3 从内存中pinctrl_setting指令，到IOMUXC寄存器的写操作
内核已经为i2c1设备准备好了所有Pinctrl信息，但还没有实际操作硬件。现在，它仍然在i2c1驱动的probe函数被调用之前。
内核的动作： 内核框架自动调用pinctrl_select_state()函数，来激活i2c1的默认状态。
输入： i2c1的pinctrl句柄，以及要激活的状态名（\"default\"）。
核心任务： 找到\"default\"状态对应的pinctrl_state实例，然后遍历它下面的settings链表，执行每一条pinctrl_setting指令。
pinctrl_select_state内部的逻辑： 函数内部有一个巨大的switch-case语句，它检查每一条pinctrl_setting指令的type成员。
// 简化后的伪代码list_for_each_entry(setting, &state->settings, node) { switch (setting->type) { case PIN_MAP_TYPE_MUX_GROUP: // 这是条“复用”指令 pinmux_enable_setting(setting); break; case PIN_MAP_TYPE_CONFIGS_GROUP: // 这是条“电气配置”指令 pinconf_apply_setting(setting); break; // ... 其他case }}执行“复用”指令 (PIN_MAP_TYPE_MUX_GROUP)
当前指令： 假设遍历到的setting是“复用”类型的。
内核的动作： 调用pinmux_enable_setting(setting)。这个函数会进一步调用iomuxc的Pin Controller驱动在第二章注册的pmxops操作集里的函数。
struct pinmux_ops 的关键成员 ：
struct pinmux_ops { // ... int (*set_mux) (struct pinctrl_dev *pctldev, unsigned func_selector, unsigned group_selector); // ...};最终调用链：
pinctrl_select_state()-> pinmux_enable_setting(setting)-> ops->set_mux(...)(这里的ops就是iomuxc驱动pmxops)
硬件操作： iomuxc驱动的set_mux函数被执行。它从setting参数中提取出功能ID和引脚组ID，然后计算出正确的寄存器地址和要写入的值，最后通过writel()之类的函数，向IOMUXC的硬件复用寄存器写入数据。
执行“电气配置”指令 (PIN_MAP_TYPE_CONFIGS_GROUP)
当前指令： 假设遍历到的setting是“电气配置”类型的。
内核的动作： 调用pinconf_apply_setting(setting)。这个函数会进一步调用iomuxc的Pin Controller驱动注册的confops操作集里的函数。
struct pinconf_ops 的关键成员：
struct pinconf_ops { // ... int (*pin_config_group_set) (struct pinctrl_dev *pctldev, unsigned group_selector, unsigned long *configs, unsigned num_configs); // ...};最终调用链：
pinctrl_select_state()-> pinconf_apply_setting(setting)-> ops->pin_config_group_set(...)(这里的ops就iomuxc驱动的confops)
硬件操作： iomuxc驱动的pin_config_group_set函数被执行。它从setting参数中提取出引脚组ID和配置参数数组（里面存放着0x4001b8b0这样的值），计算出对应的PAD control寄存器地址，向该寄存器写入配置值。
故事的结局：调用Client驱动的probe
当前状态： pinctrl_select_state执行完毕。settings链表里的所有指令都已被执行，IOMUXC硬件寄存器已被正确配置。i2c1的引脚现在物理上已经连接到了I2C控制器，并具备了正确的电气特性。
最后的动作： 内核框架终于可以放心地调用i2c1设备驱动自己的probe函数了。
Client驱动视角： I2C驱动的开发者在probe函数里，完全不需要关心任何引脚配置的细节。他可以假设一切就绪，直接开始操作I2C控制器的寄存器，收发数据。
