物联网设备固件逆向工程深度剖析：U-Boot镜像破解与安全启动绕过

网友: 技术文档 2025-07-30 12:52:11

一、引言：U-Boot在物联网安全中的关键地位

作为嵌入式设备的第一阶段引导加载程序，U-Boot（Das U-Boot）掌控着设备启动的初始控制权。其实现的安全启动（Secure Boot）机制通过密码学验证固件完整性，成为厂商保护设备的关键防线。本⽂将深入解析U-Boot镜像的逆向工程技术，并探讨安全启动机制的实战绕过方案。

二、U-Boot镜像逆向基础
2.1 镜像结构解析

典型U-Boot镜像包含以下关键结构（以ARMv7为例）：



plaintext


+---------------------+| ARM Exception Table | // 异常向量表（0x00000000）+---------------------+| U-Boot Header | // MKIMAGE生成的头部信息| → Magic Number | // 0x27051956 (IH_MAGIC)| → Load Address | // 镜像加载地址（e.g. 0x80000000）| → Entry Point | // 执行入口地址+---------------------+| Compressed Payload | // 通常是gzip/lzo压缩的u-boot.bin+---------------------+


使用binwalk -M可快速定位头部：




bash


$ binwalk -M u-boot.imgDECIMAL HEXADECIMAL DESCRIPTION------------------------------------------------------------------0 0x0 uImage header, header size: 64 bytes...64 0x40 gzip compressed data...


2.2 动态调试环境搭建


​必备工具链​：




  • ​交叉调试器​：arm-none-eabi-gdb + OpenOCD
    •

  • ​仿真环境​：qemu-system-arm（支持全系统仿真）
    •

  • ​逆向工具​：Ghidra（U-Boot专项插件uboot-symbol-finder）
    •



​QEMU调试启动命令​：




bash


qemu-system-arm -M vexpress-a9 -kernel u-boot.img -nographic \\ -s -S -monitor telnet:127.0.0.1:4444,server,nowait




三、安全启动（Secure Boot）机制深度拆解

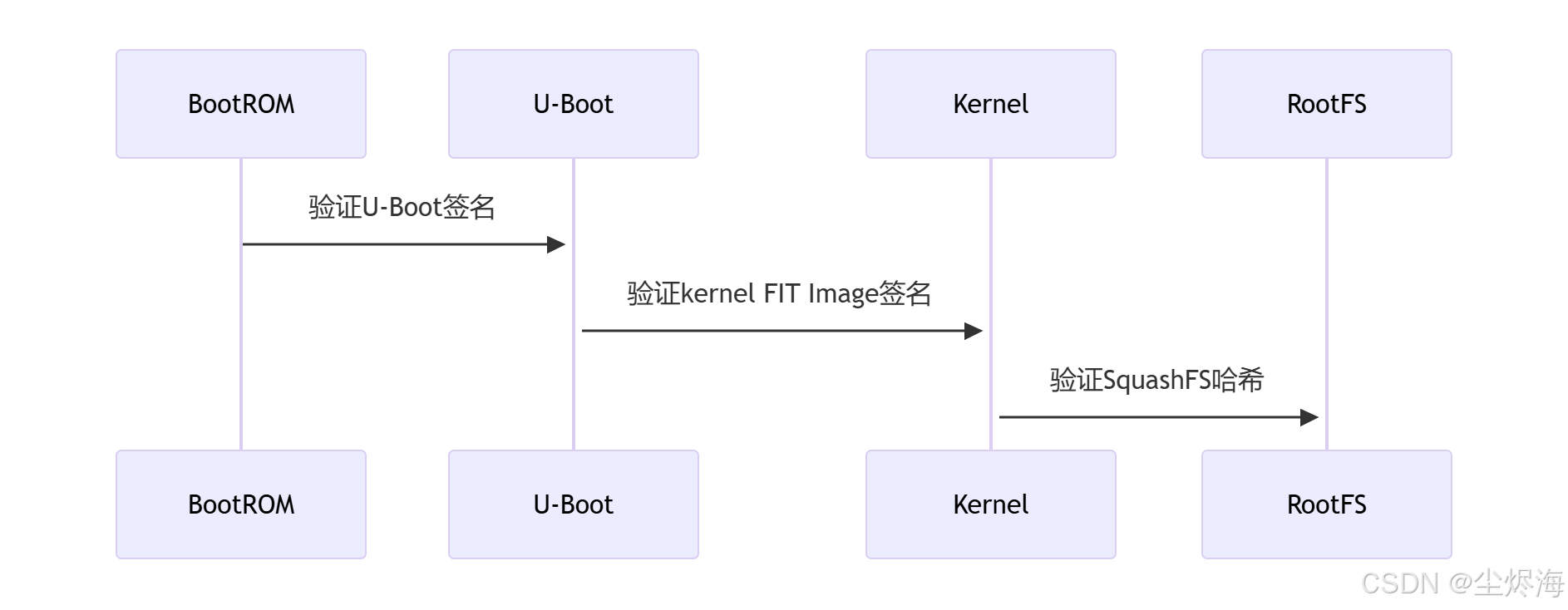

3.1 PKI验证流程




3.2 典型实现漏洞点




  1.

    ​公钥硬编码风险​
    在common/image-sig.c中定位厂商公钥：




    c


    static const char pub_key[] = { 0x30, 0x82, 0x01, 0x22, 0x30, 0x0d, 0x06, 0x09, 0x2a, 0x86... // RSA2048公钥};


    ​攻击面​：提取公钥后可通过私钥签名恶意镜像


    2.

  2.

    ​Secure Boot启用标志位检测缺失​




    assembly


    ldr r0, =SECURE_BOOT_EN_ADDRldrb r0, [r0]cmp r0, #0beq non_secure_boot // 未跳转则执行验证流程


    3.





四、安全启动绕过实战技巧


4.1 U-Boot运行时劫持


​目标​：跳过bootm.c中的image_check_trusted()函数


​步骤​：




  1. 通过UART/JTAG获取运行时内存地址
    2.

  2. 修改验证跳转指令（ARM Thumb模式）：



    bash


    # 原始指令：BLX image_check_trusted> md 0x87F0A12C87F0A12C: bf4a f7e5 # 替换为NOP指令> mw 0x87F0A12C 0xbf00 // Thumb-mode NOP


    3.



4.2 硬件调试接口利用


​JTAG时序攻击绕过eFuse​




c


// 针对STMicro STM32MP1的时钟毛刺注入代码jtag_clock_glitch(TCK_PIN,  GLITCH_TIMING_AFTER_TMS,  GLITCH_DURATION_10NS);


通过精确时序干扰，可使芯片在启动时误判eFuse中的SEC_BOOT_EN标志为关闭状态。


4.3 内存漏洞利用


​U-Boot常见漏洞利用链​：




  • Heap溢出：malloc/free未校验内存边界（常见于图像解析）
    •

  • 格式化字符串漏洞：printf参数控制
    •





markdown


uboot> fdt set /memreserve[0] %n%n%n%n... # 触发格式化字符串写操作




五、进阶防护：HSM密钥保护方案


为防止密钥泄露，建议采用硬件安全模块（HSM）进行深度防护：




c


// NXP CAAM硬件加密引擎调用示例struct pk_in_params { uint32_t type; uint8_t *key; // HSM保护的密钥句柄};caam_pub_key_verify(pk_in_params, signature, image_base);




六、检测与防护建议




  1.

    ​安全启动审计清单​：




    •  签名前执行全镜像熵检测（防白盒加密密钥）
      •

    •  关键函数地址随机化（通过PIE编译实现）
      •

    •  eFuse防回滚计数器启用
      •



    2.

  2.

    ​渗透测试工具推荐​：




    • uboottamper：U-Boot运行时内存修补框架
      •

    • firmwalker：固件敏感信息扫描器
      •



    3.





七、结语


U-Boot作为物联网设备安全的基石，其防护机制与破解技术始终处于持续对抗演进中。理解底层硬件工作机制与密码学实现细节，方能构建更坚固的设备安全防线。
