作为一名电气初学者，在学习工业自动化的过程中，常常会遇到各种控制系统和软件之间的连接问题。今天，就来给大家分享一个非常实用的案例 —— 组态王与 S7200SmartTCP 连接，让我们一起打开自动化控制的大门！
一、前期准备
-
硬件：一台安装了组态王软件的计算机，一台 S7200SmartPLC。
-
软件：组态王软件、S7200Smart 编程软件。
-
网络连接：确保计算机与 PLC 通过网线连接在同一局域网内。
[在此处插入计算机与 PLC 通过网线连接的图片，展示硬件连接方式]
二、S7200Smart 设置
-
打开 S7200Smart 编程软件，新建项目。
-
点击 “系统块”，在 “以太网端口” 中设置 PLC 的 IP 地址，例如 192.168.0.100，子网掩码 255.255.255.0。
-
下载程序到 PLC，使设置生效。
-
三、组态王设置
-
打开组态王软件，新建工程。
-

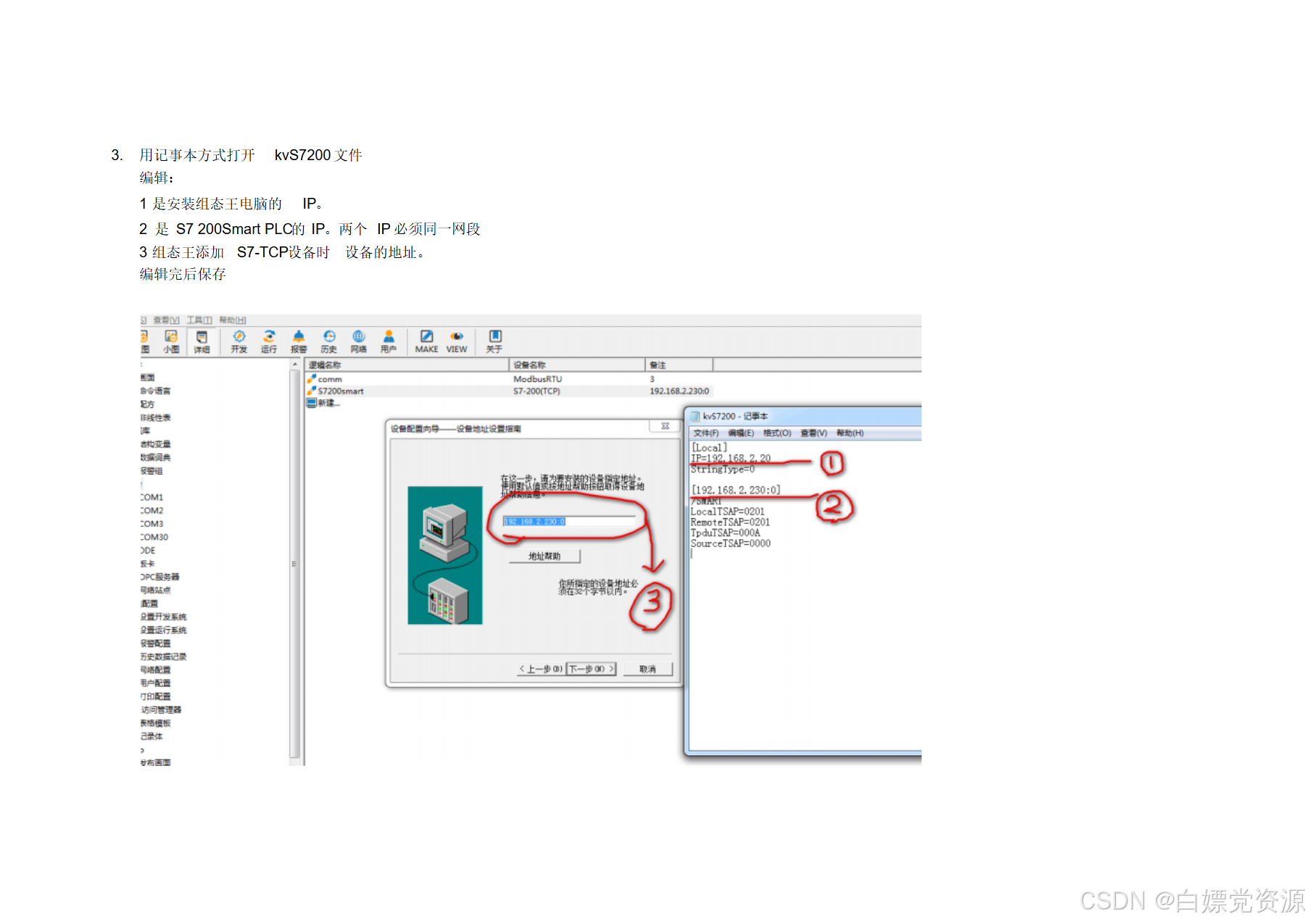

在工程浏览器中，点击 “设备” - “COM1”，选择 “西门子” - “S7-200 系列” - “TCP”，按照提示一步步进行设备配置。
-

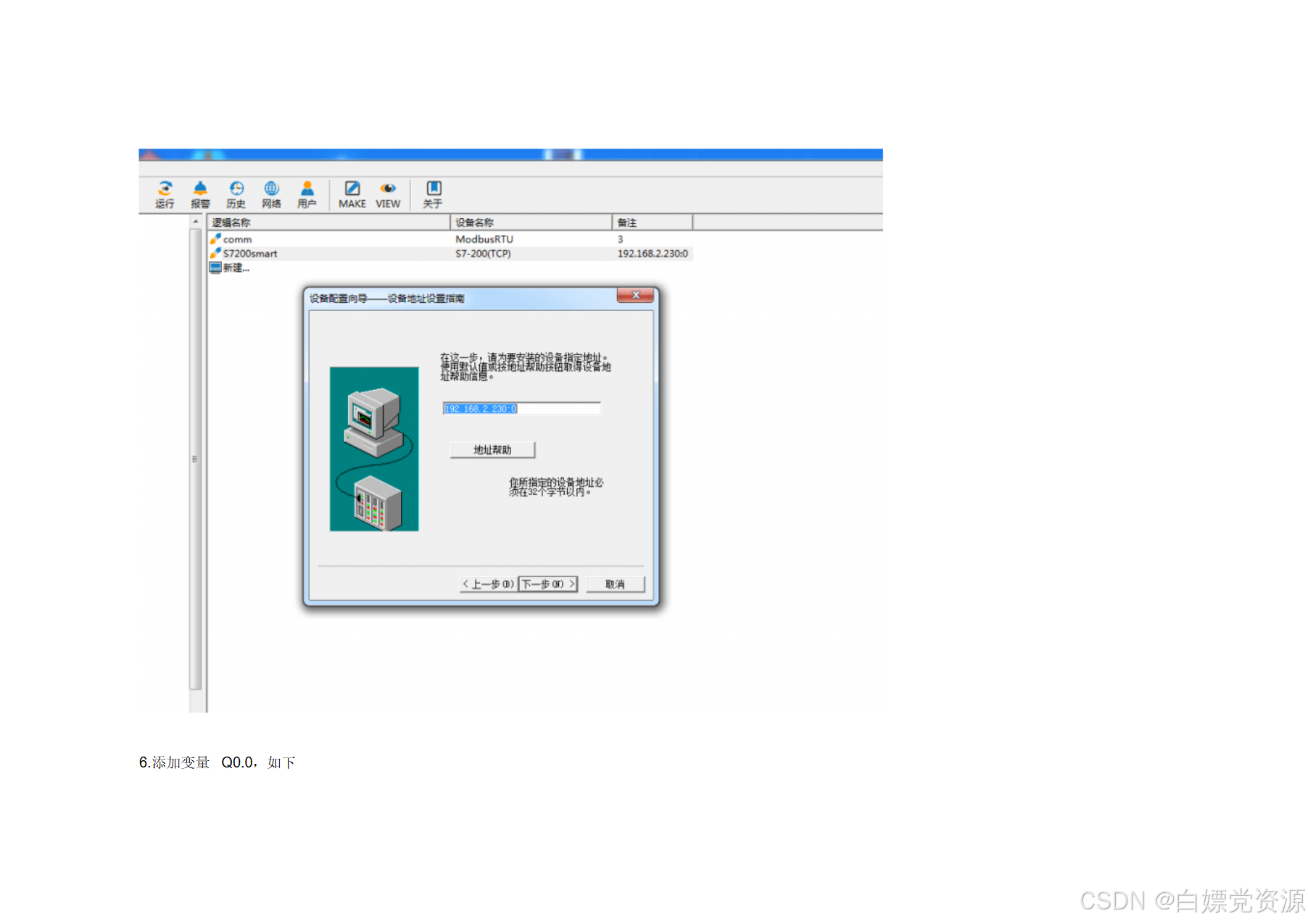

在 “设备地址” 中填写 PLC 的 IP 地址 192.168.0.100，其他默认即可。
四、建立变量
-
在组态王工程浏览器中，点击 “数据库” - “数据词典”，新建变量。
-
变量类型根据实际需求选择，例如 “IO 整型”“IO 实型” 等，连接设备选择刚才配置好的 S7200Smart 设备。
-
填写变量的其他属性，如寄存器地址等。
五、画面设计与测试
-
在组态王中设计监控画面，添加各种图形元素，如按钮、指示灯、文本框等。
-
将这些图形元素与之前建立的变量进行关联，实现数据的实时显示和控制。
-
运行组态王工程，测试与 S7200Smart 的连接是否成功。如果连接正常，就可以在画面上实时监控和控制 PLC 的数据了。
通过以上步骤，我们就完成了组态王与 S7200SmartTCP 的连接。对于电气初学者来说，这是一个非常基础且重要的操作，掌握了它，就能在自动化控制领域迈出坚实的一步。希望这个案例能对大家有所帮助，一起在电气自动化的道路上越走越远！
