本章主要介绍VMware虚拟机的安装，以VMware workstation 15 Pro v15.1.0为例展示操作系统的安装配置以及OpenHarmony5.0.0操作系统的获取及编译过程。

VMware软件的下载与购买

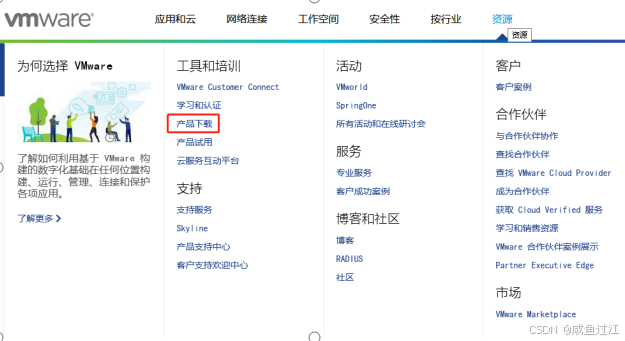

登陆VMware官网https://www.vmware.com/cn.html下载Workstation Pro并获取产品密匙。VMware是付费软件，需要自行购买，或者可以选择使用试用。

等待下载完成后双击启动文件启动安装程序。

VMware软件的安装

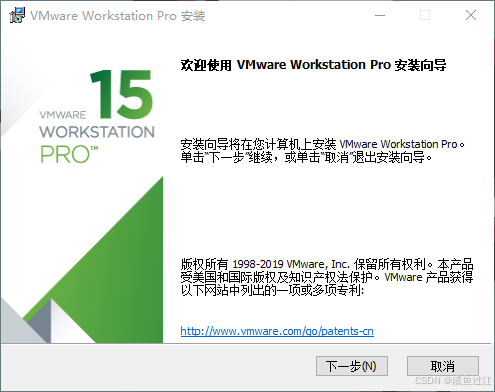

双击启动程序进入安装向导，点击下一步。

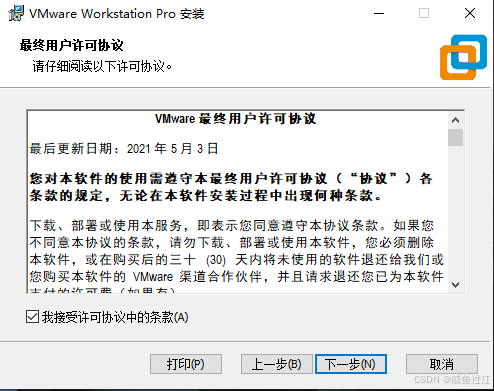

勾选“我接受许可协议中的条款”，点击“下一步”。

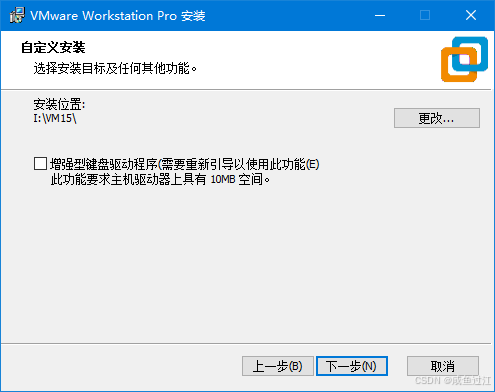

修改安装位置，装到自己电脑安装软件的分区，点击“下一步”。

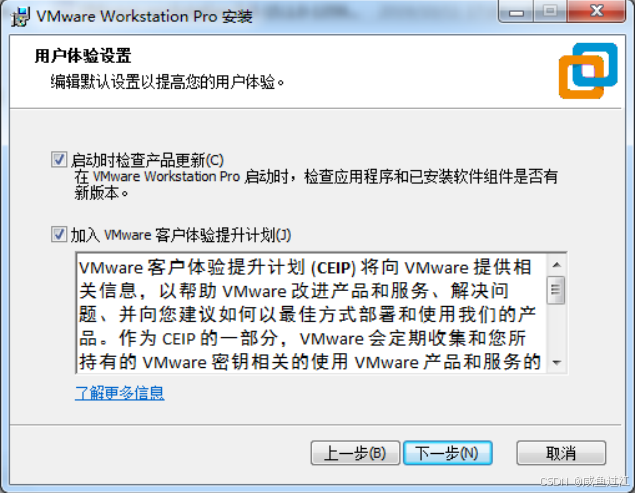

取消勾选，点击下一步

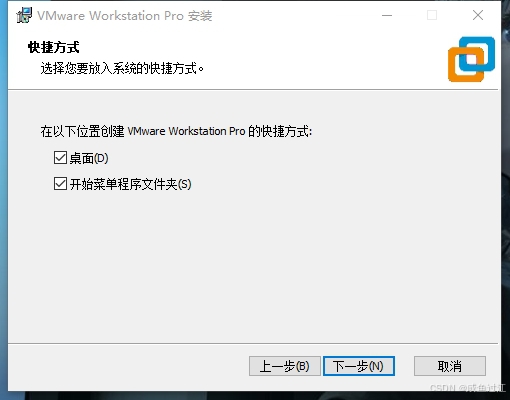

​ 勾选添加快捷方式，点击“下一步”。

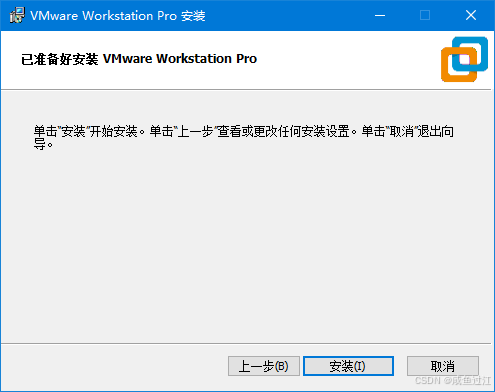

点击“安装”。

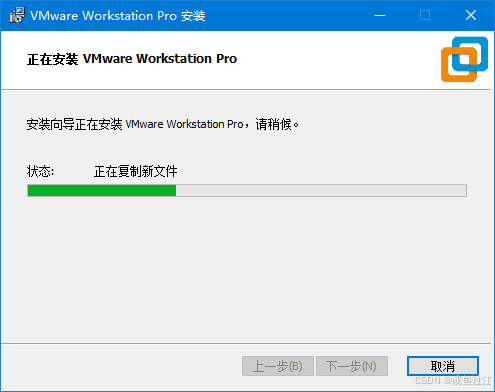

等待安装完成。

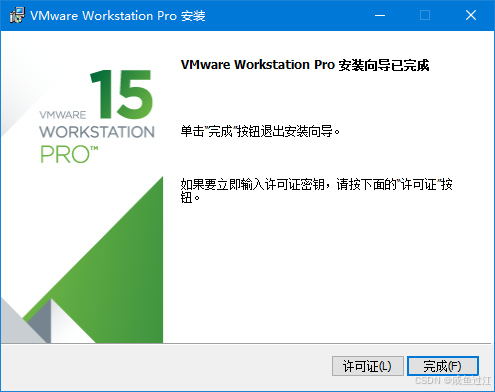

点击完成后可进行试用。若用户需要长期使用，需要到官方购买，填写许可证(或者想其他办法)。

创建ubuntu虚拟机

打开VMware软件，点击[文件]/[新建虚拟机]。进入以下界面：

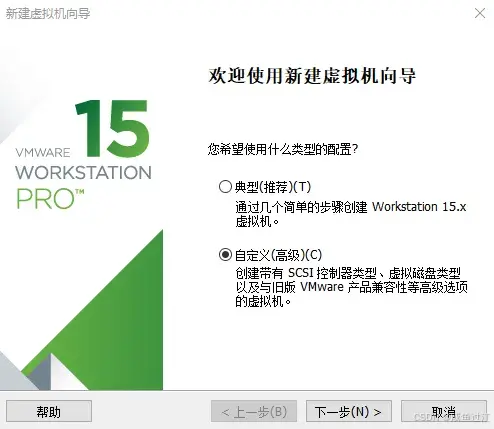

选择自定义，点击下一步。

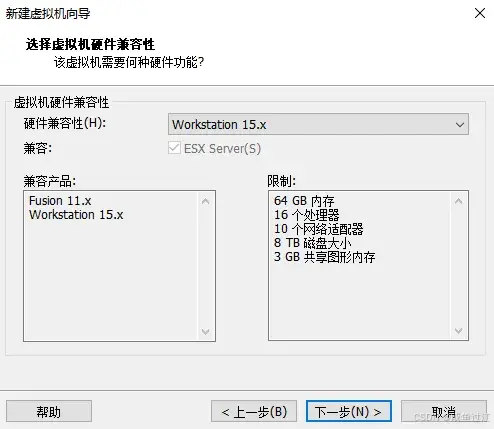

选择对应VMware版本的兼容性，版本可在帮助->关于VMware Workstation中查看，点击下一步。

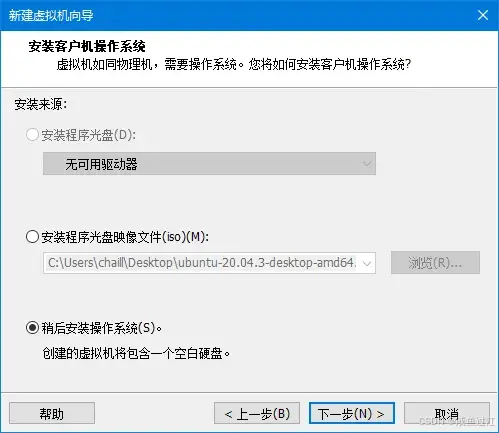

选择稍后安装操作系统，点击下一步。

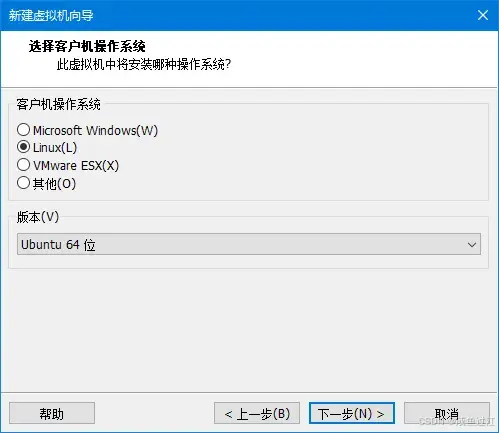

保持默认，下一步。

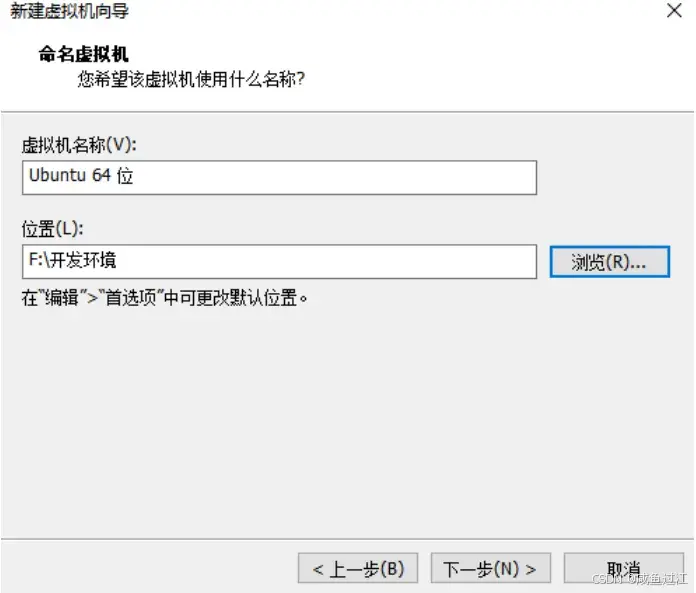

修改自己的虚拟机名称及安装位置，点击下一步。

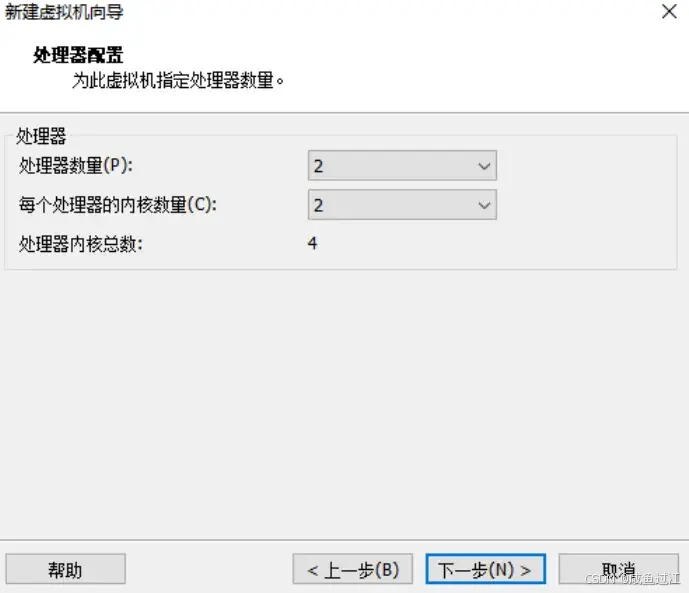

按照实际情况设置处理器数量。

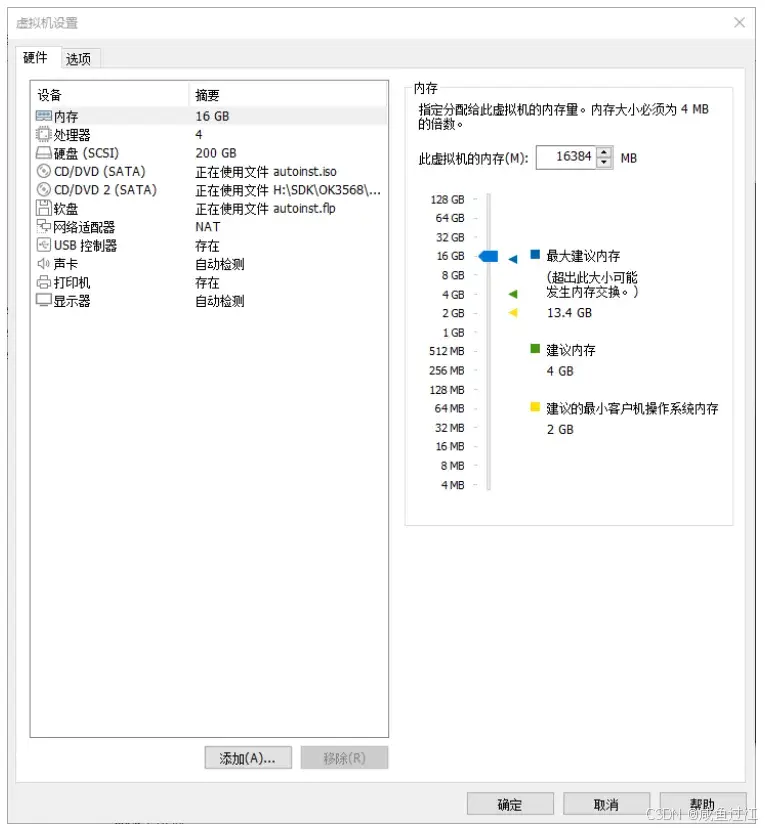

同样按照实际情况设置内存大小，建议使用16G。

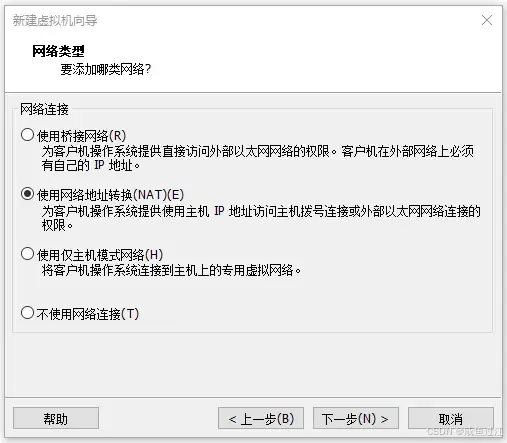

设置网络类型，默认为NAT模式然后下一步。后面的步骤保持默认值，直到指定磁盘容量步骤。

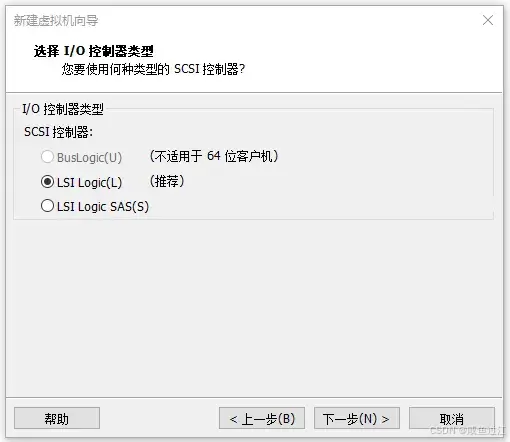

IO控制器类型这里默认选择LSI就可以。

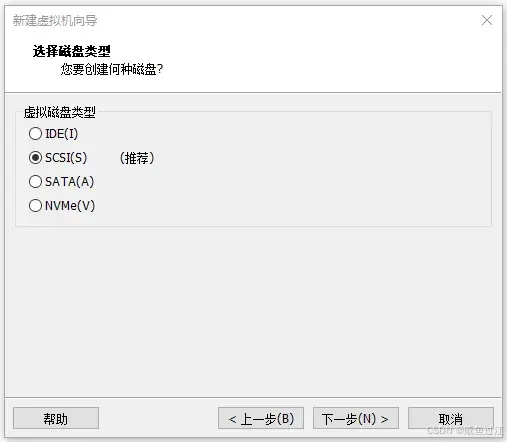

这里同样是默认选择SCSI。

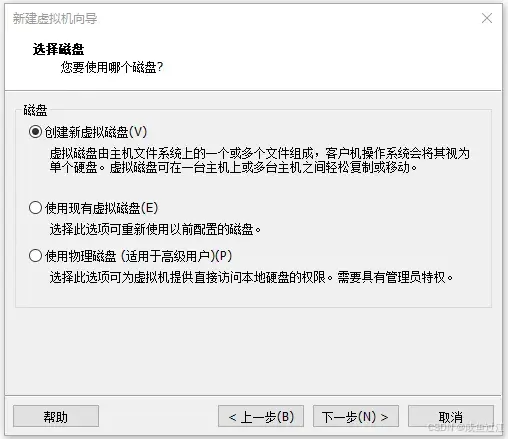

这里选择创建新的虚拟磁盘。

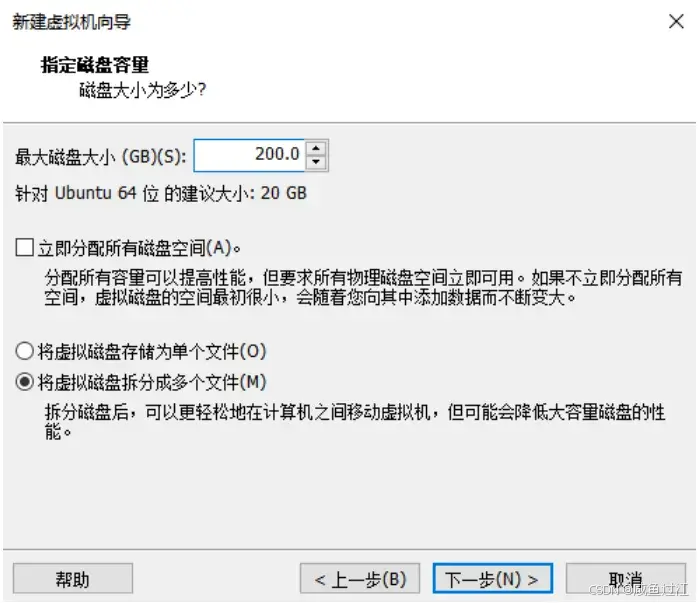

设置磁盘大小为200G，并选择磁盘的存在形式，然后点击下一步。

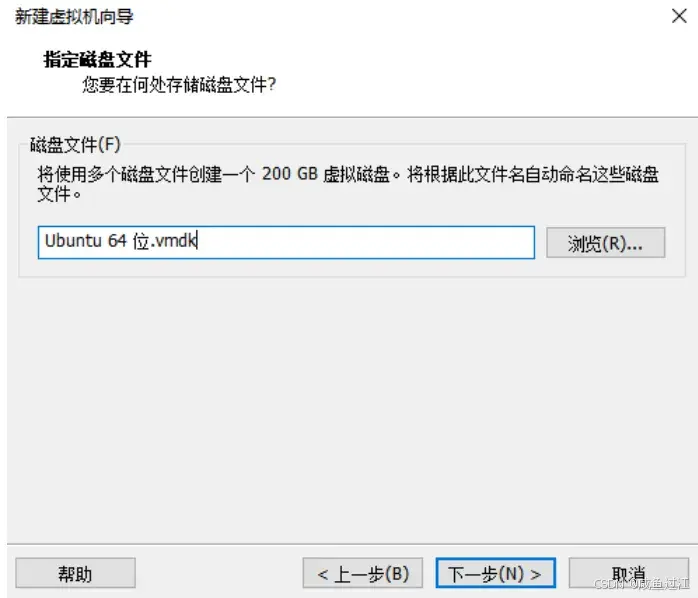

指定磁盘文件，这里默认即可。

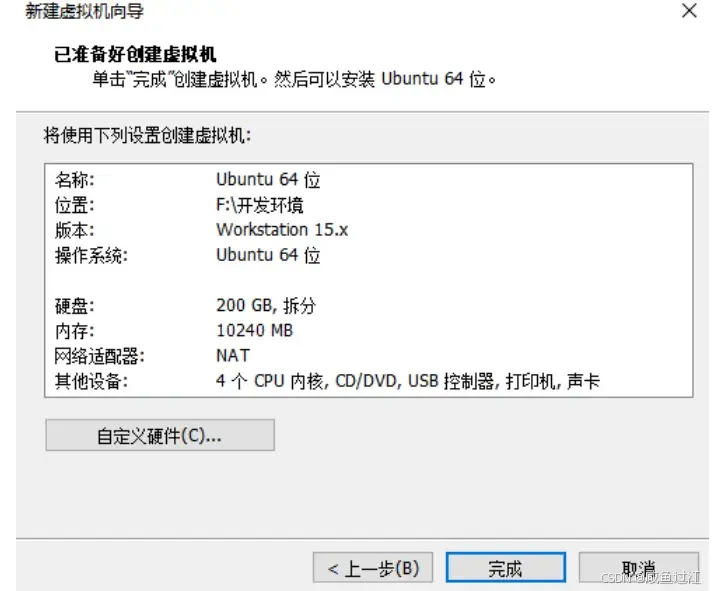

默认点击完成即可。

至此，虚拟机创建完成。

下一小节中我们介绍Ubuntu系统在虚拟机中的安装，其在真机中的安装方法与虚拟机类似。这里我们介绍在虚拟机中安装Ubuntu系统的方法。

系统安装

上一节，我们已经创建了一个虚拟机，但并没有安装操作系统，所以虚拟机还是无法启动，接下来我们就是要在刚刚新建的这个虚拟机中安装Ubuntu操作系统。

步骤1：首先去Ubuntu官网获取Ubuntu20.04 64位镜像，下载地址为：

https://old-releases.ubuntu.com/releases/20.04.3/

安装的Ubuntu版本是20.04的，之前在20.04上编译验证过的，但是后期我安装的22版本也可以的，大家看各自情况吧。不同的Ubuntu系统版本在进行这些操作可能会有略微的差别。

下载“ubuntu-20.04.3-desktop-amd64.iso”这个版本。

由于是国外的源，下载过程不稳定，而且很慢，可以直接找百度网盘的资源下载。下载镜像后就可以进行系统安装操作。

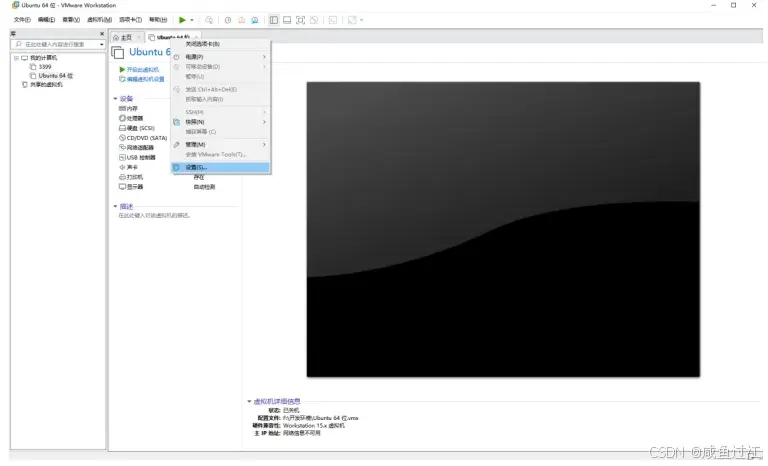

右击刚创建完成的Ubuntu64位 在弹出菜单中选择设置：

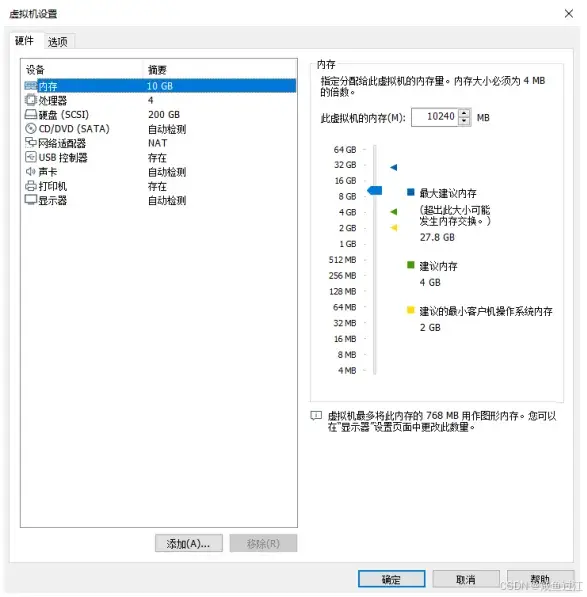

弹出“虚拟机设置”菜单。

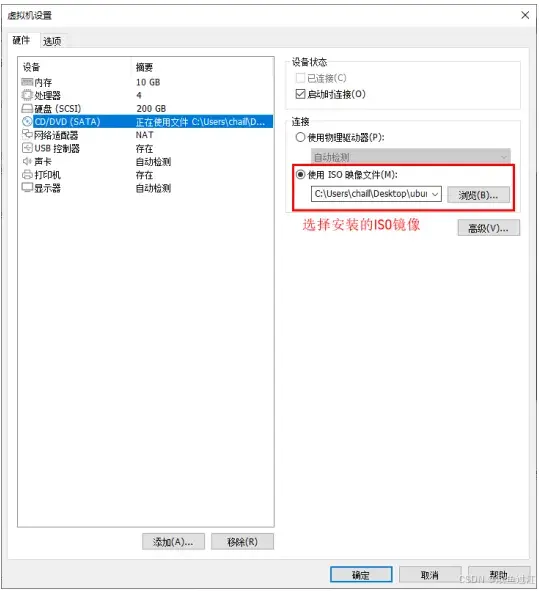

点击CD/DVD（SATA），选择使用ISO映像文件，浏览选择前面下载的Ubuntu镜像，然后确定。

设置好镜像后，保证网络可用，然后开启虚拟机，进行Ubuntu镜像的安装。

开启虚拟机后，等待出现安装界面如下 ：

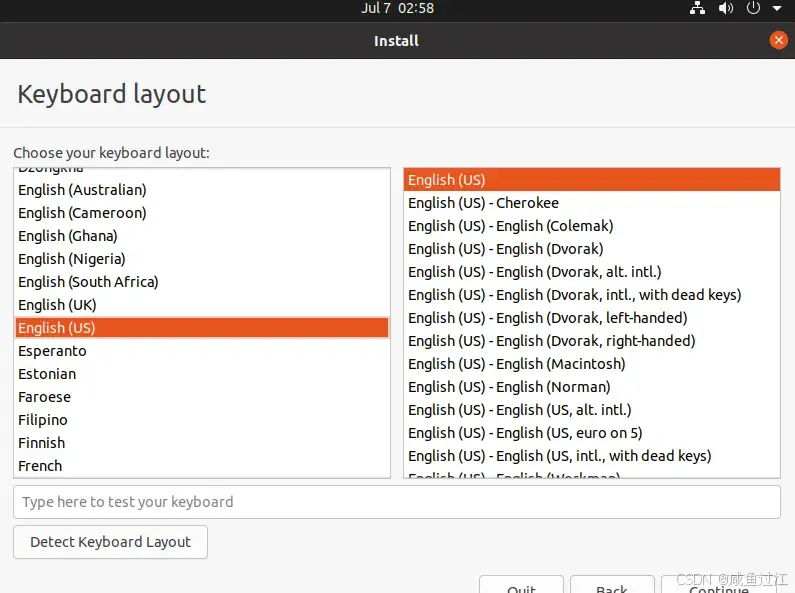

如图左侧选择语言后,点击“Install Ubuntu”后弹出选择语言界面。Ubuntu默认语言是英文的，当然，也可以选择中文，默认选择的语言在后期也是可以重新设置的，选择完成后continue。

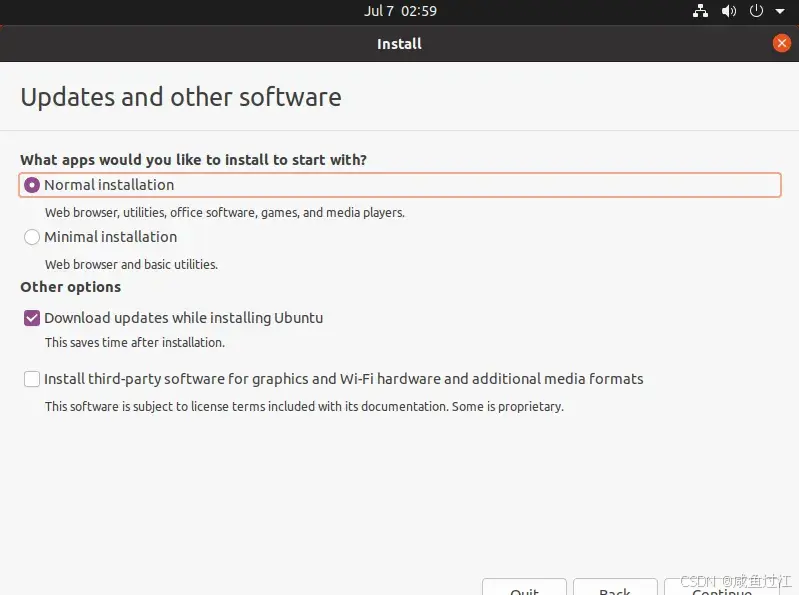

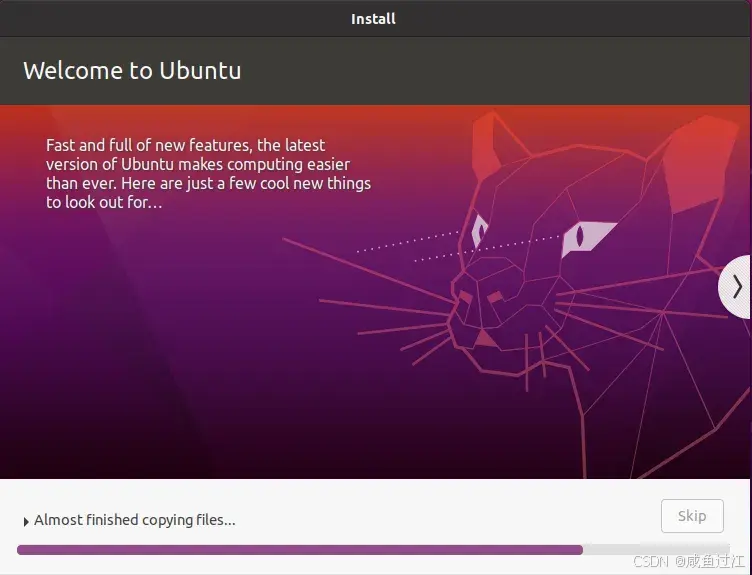

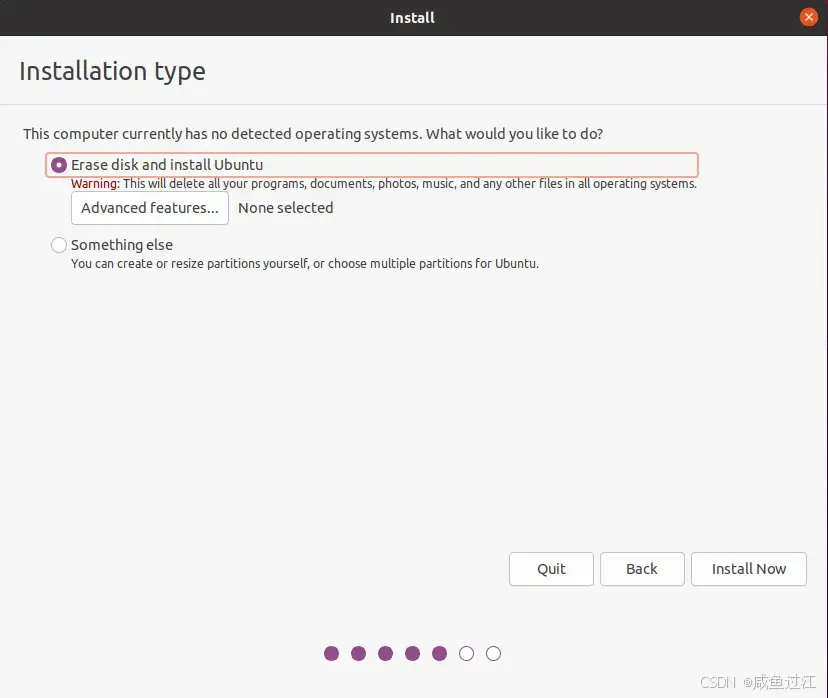

接下来，默认选择continue继续安装，安装过程会很慢，然后点击“continue”：

接下来，默认选择continue继续安装，安装过程会很慢，然后continue。

接下来选择时区，这里点击上海时区或输入Shanghai即可（不同时区根据实际情况选择即可），点击继续。

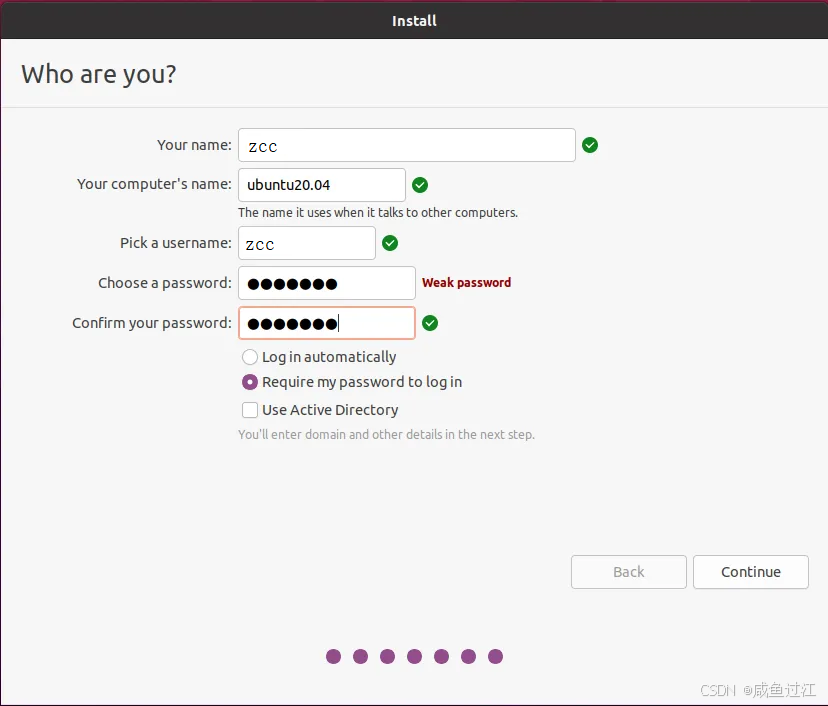

最后设置用户名和密码，选择自动登录或账号密码登录，点击continue就会自动安装。

网络不好可以Skip跳过，不影响安装。

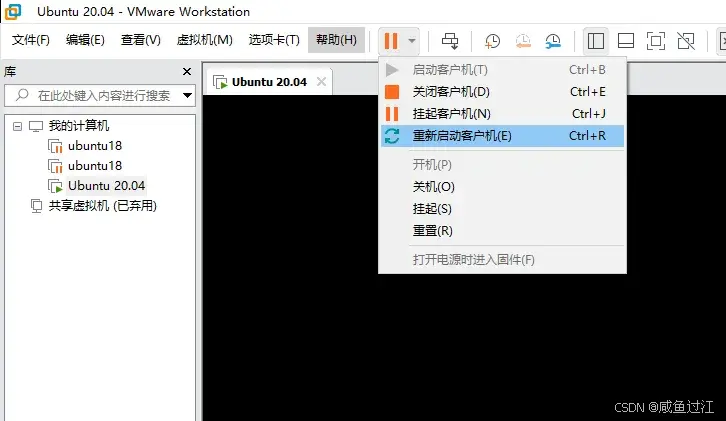

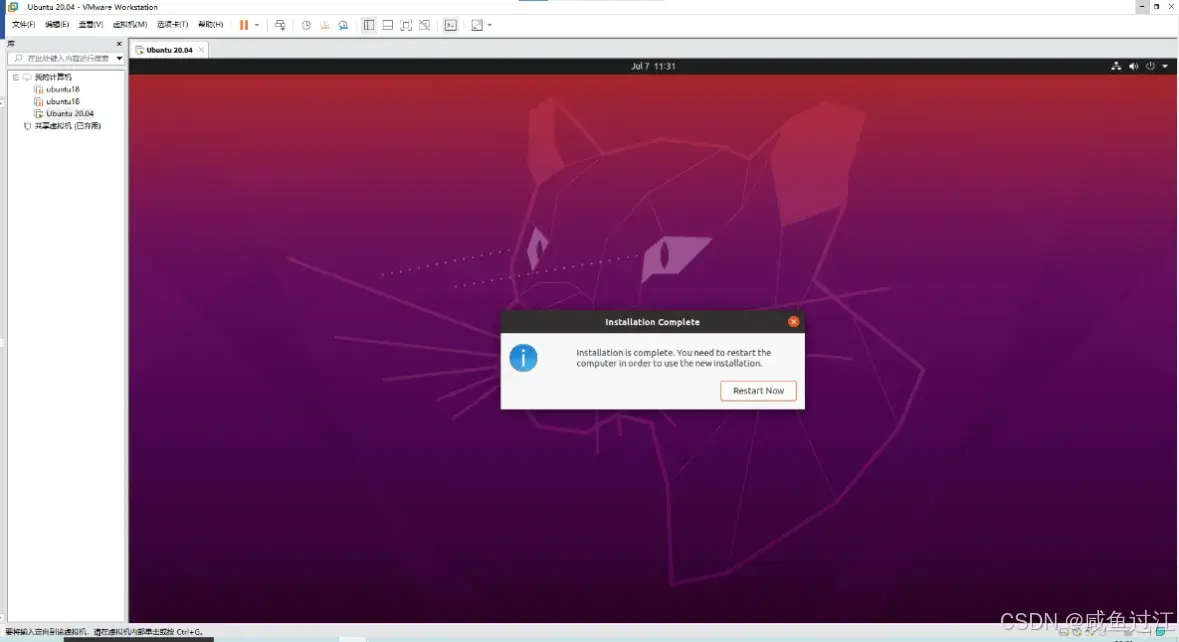

安装完成后显示如下图，点击“Restart Now”重启（或者点击“重新启动客户机”）：

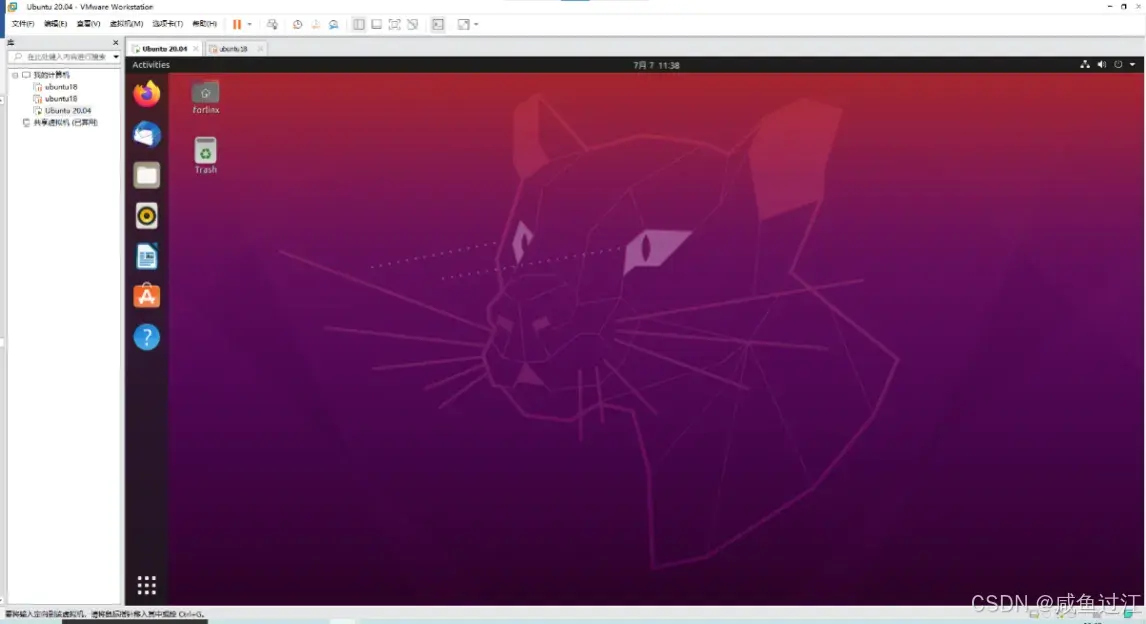

重启完成登录后系统界面如下图：

以上，ubuntu系统安装完成。

Ubuntu的基本配置

安装好Ubuntu20.04操作系统后，要进行一些配置。

VMware Tools安装：

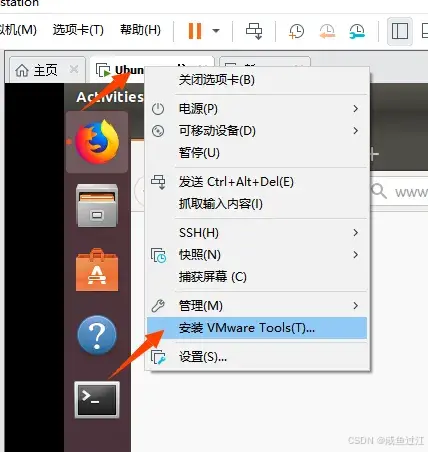

接下来安装VMware Tools，如果不安装该工具，在Windows主机和虚拟机之间无法使用复制粘贴、文件拖拽。首先点击VMware 导航栏上的“虚拟机”，然后在下拉框中点击“安装VMware Tools”。

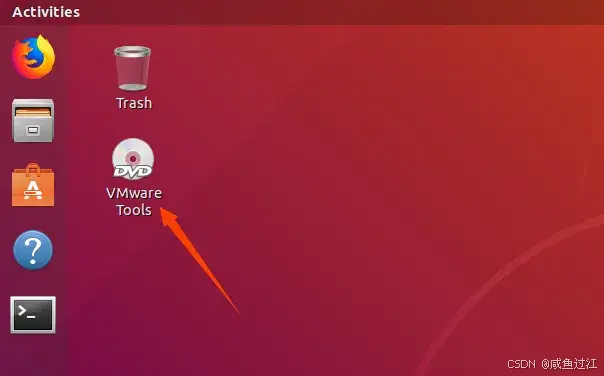

完成后进入Ubuntu，桌面会出现VMware Tools的光盘，点击进入其中。

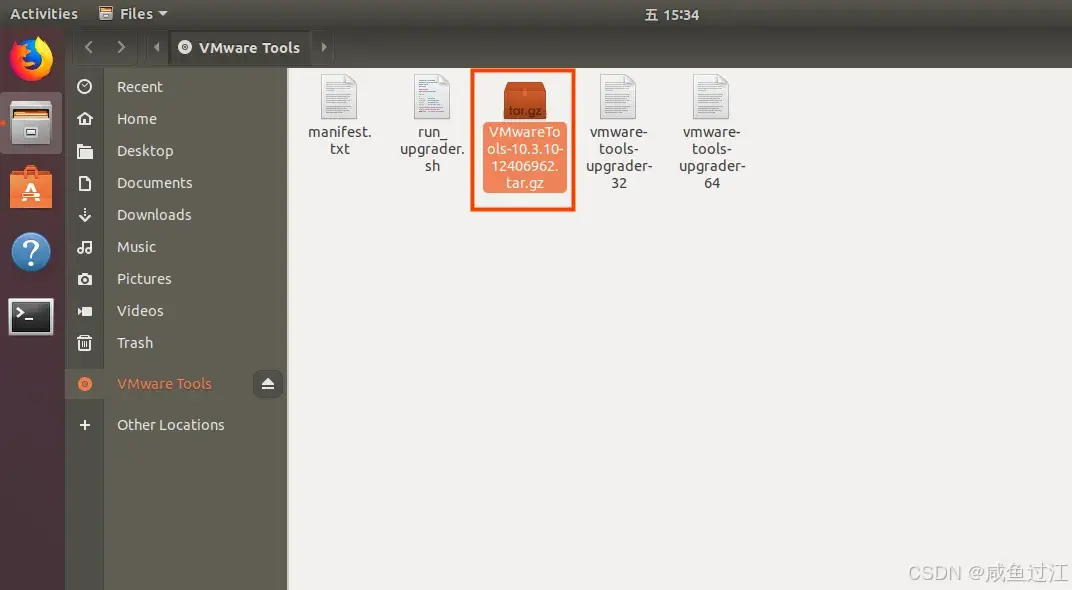

双击VMwareTools图标，进入后看到一个压缩文件VMwareTools-10.3.10-12406962.tar.gz（不同的虚拟机版本可能会不同）

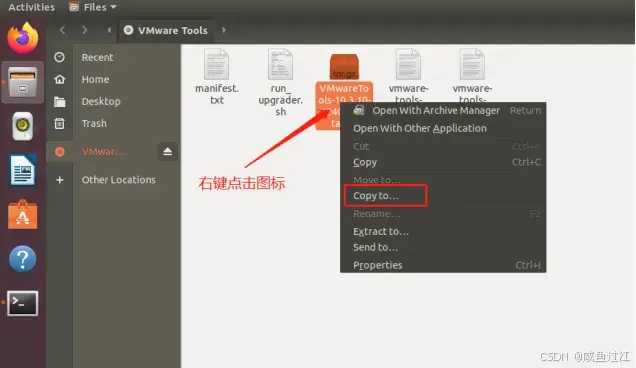

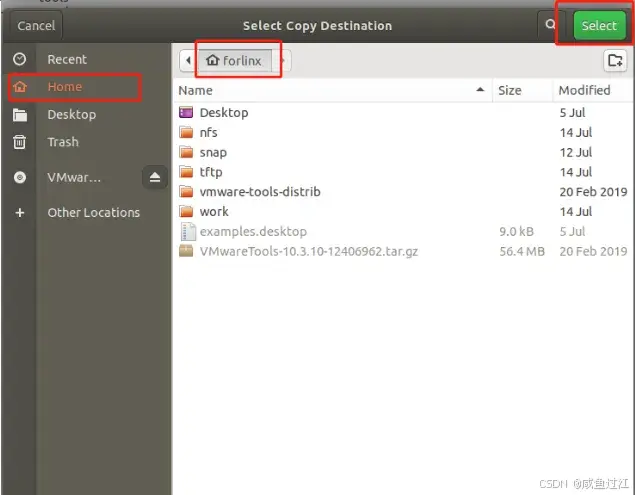

复制文件到主目录下面（即home 个人用户名的目录下）：

按键盘【Ctrl+Alt+T】调出终端命令界面，使用tar命令对VMwareTools安装包解压（使用sudo命令会提示输入密码，根据提示直接输入密码回车即可，Linux系统密码输入无回显，确保输入的密码正确后按回车确认即可）：

zcc@ubuntu:~$ sudo tar -xvf VMwareTools-10.3.10-12406962.tar.gz [sudo] password for zcc:

执行完解压命令后，使用ls查看，会出现一个vmware-tools-distrib的文件目录， 进入到该目录

zcc@ubuntu:~$ ls Desktop examples.desktop nfs snap tftp VMwareTools-10.3.10-12406962.tar.gz vmware-tools-distrib work zcc@ubuntu:~$ cd vmware-tools-distrib/ //使用 cd 命令进入该目录 zcc@ubuntu:~/vmware-tools-distrib$ ls //查看该目录下的文件 bin caf doc etc FILES INSTALL installer lib vgauth vmware-install.pl

在当前目录下，输入sudo ./vmware-install.pl，进行安装，回车后输入密码，然后就开始安装，遇到[yes]/[no]就输入yes，其他一律回车默认安装就可以。

zcc@ubuntu:~/vmware-tools-distrib$ sudo ./vmware-install.pl [sudo] password for zcc: //输入zcc账户的密码，无回显，无法看到输入内容

安装过程信息较长，此处省略

open-vm-tools packages are available from the OS vendor and VMware recommends using open-vm-tools packages. See http://kb.vmware.com/kb/2073803 for more information.Do you still want to proceed with this installation? [no] yes//输入yes... ...

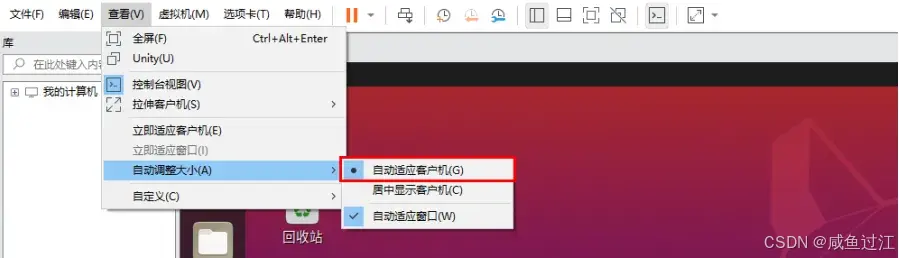

VMware tools工具完成后，可以实现Windows和Ubuntu之间的文件复制粘贴，虚拟机自适应全显等功能。如果虚拟机不能够全屏显示，可以通过点击查看，选择自动调整大小，点击自动适应客户机，即可实现虚拟的全屏问题，VMware tools安装成功。

Ø 基本设置：

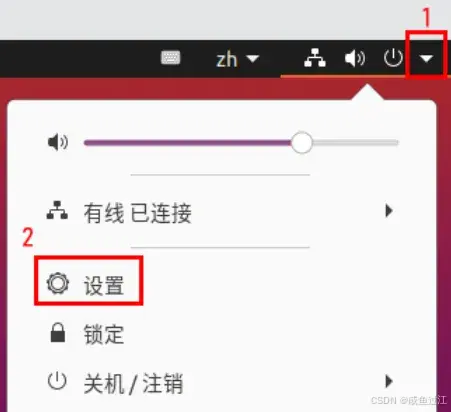

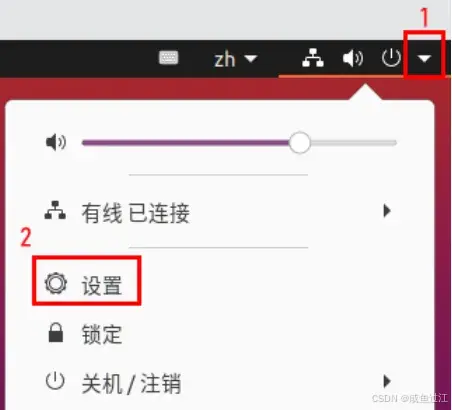

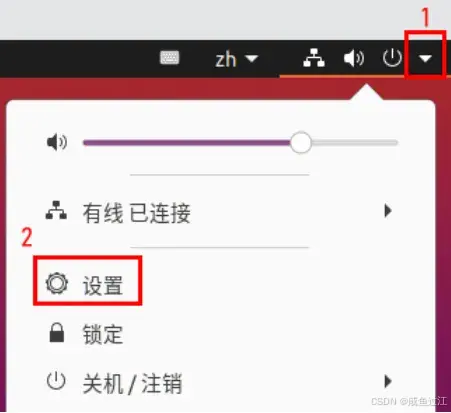

在下图位置进行大部分的系统设置。Ubuntu上很多设置的需求都可以在这里完成。

Ubuntu的网络设置

NAT模式

在使用网络前，先确保我们的虚拟机能连接互联网，打开虚拟机设置，网络适配器中的网络桥接模式改为“NAT模式”：

在虚拟机中，VMware虚拟网卡设置为NAT模式时，Ubuntu环境中网络设置为动态IP即可。在这种模式下虚拟NAT设备和主机网卡相连通。这是我们虚拟机上外网最常用的方式。

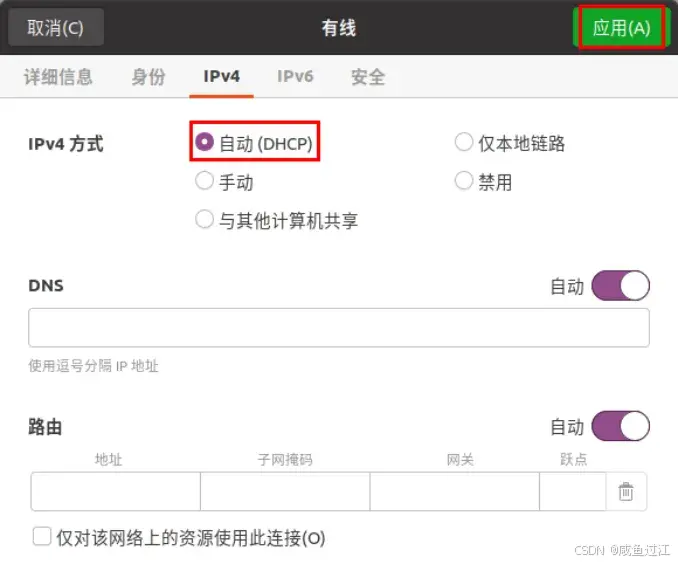

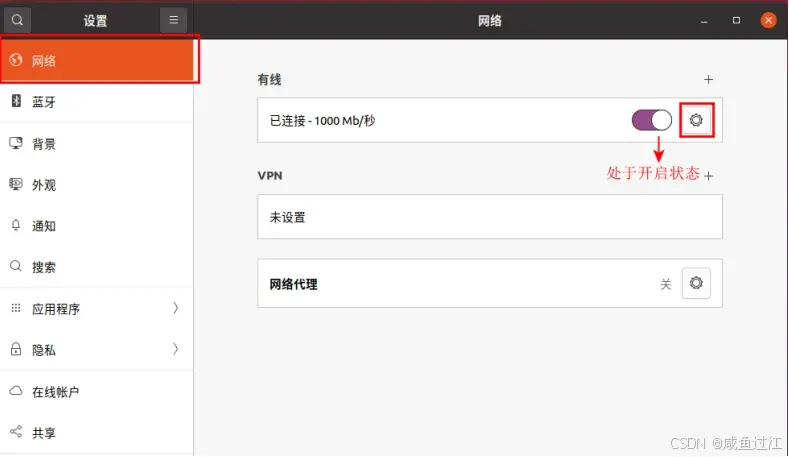

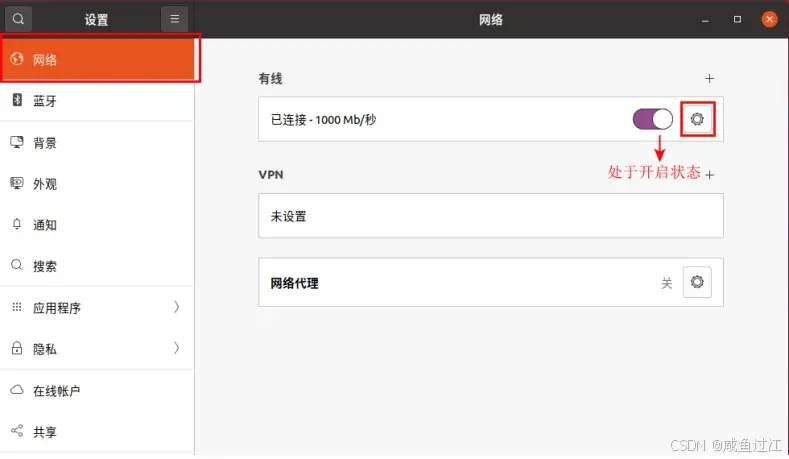

网络设置为动态ip。

桥接的连接方式

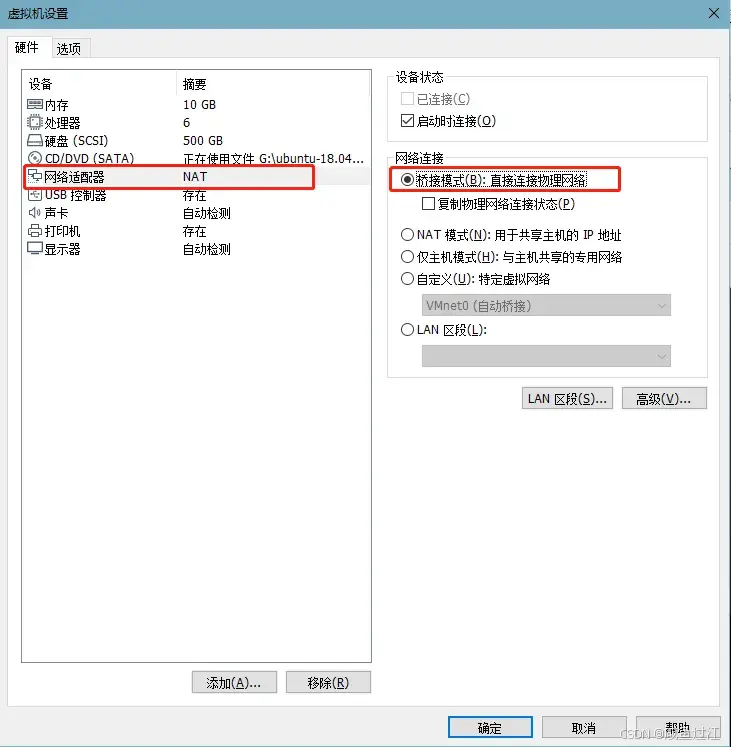

如果在使用TFTP，SFTP等服务器时则需要设置虚拟机的网络联系方式为桥接方式。VMware虚拟网卡设置为桥接模式时，主机网卡和虚拟机网卡通过虚拟网桥进行通信，需要将Ubuntu的IP与主机IP设置在同一个网段。

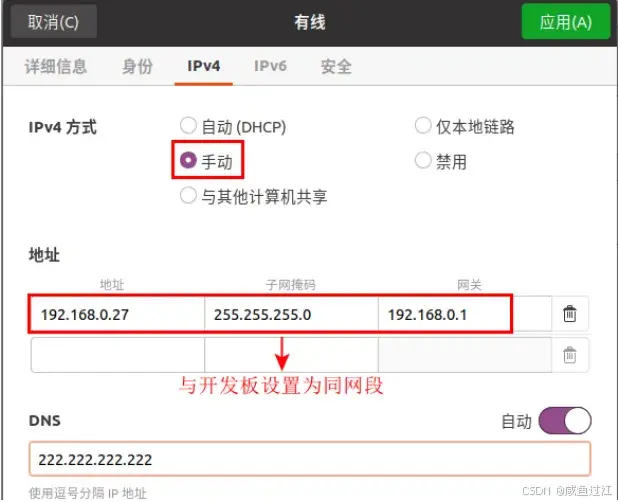

设置静态ip，此时Ubuntu的IP与主机IP需设置在同一个网段。

注意：网络设置部分涉及到的IP以及DNS请按照用户自身的实际环境来设置，手册为举例说明。

U盘的加载

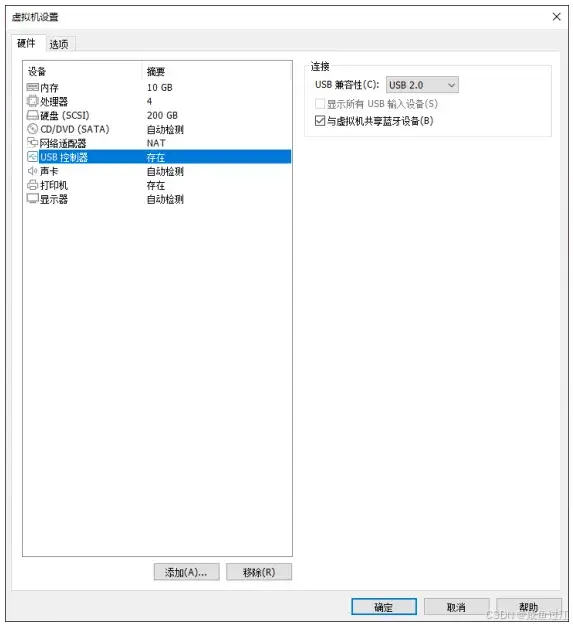

打开虚拟机设置，USB控制器，在兼容性里面选择USB3.0，然后确定。如下图，因为目前大多数电脑都支持USB3.0的接口，如果不设置，当我们插入USB3.0接口，是不能连接到虚拟机的。如下图：

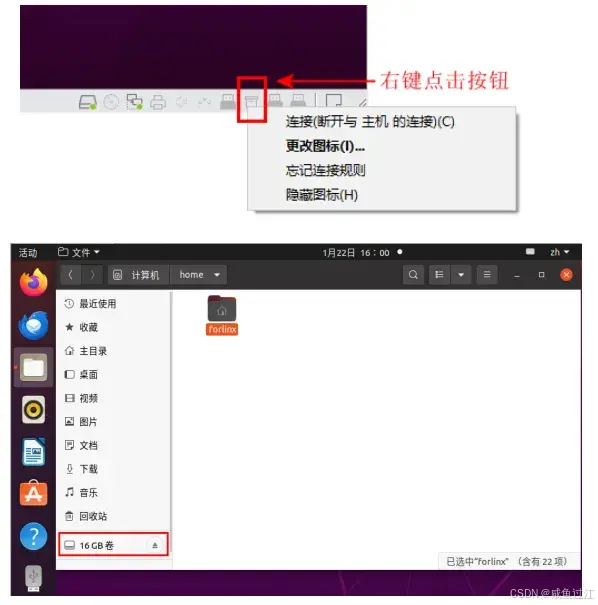

虚拟机启动后，插入U盘，虚拟机右下角会多出一个类似“U盘”的图标，右击–>连接即可，然后就可以在文件系统看到多一个目录，说明U盘加载成功，如图：

虚拟机基本库安装

在进行开发之前，还需要一些其他的必要库，我们使用以下命令逐一安装，安装前需保证网络可正常使用，能上外网：

zcc@ubuntu:~$ sudo apt-get update //更新下载源信息zcc@ubuntu:~$ sudo apt-get install build-essential //提供编译程序必须软件包的列表信息zcc@ubuntu:~$ sudo apt-get install libncurses*  //用于生成基于文本的用户界面zcc@ubuntu:~$ sudo apt-get install lzop  //基于Lzo库的压缩解压工具zcc@ubuntu:~$ sudo apt-get install net-tools  //网络配置工具

编译RK3568 Openharmony源码必要库安装

zcc@ubuntu:~$ sudo apt-get update  //更新apt-get下载源zcc@ubuntu:~$ sudo apt-get install openssh-server vim git fakeroot  //必备工具包的安装zcc@ubuntu:~$ sudo apt-get install repo git ssh make gcc libssl-dev liblz4-tool expect g++ patchelf chrpath gawk texinfo chrpath diffstat binfmt-support qemu-user-static live-build bison flex fakeroot cmake gcc-multilib g++-multilib unzip device-tree-compiler python-pip libncurses5-devzcc@ubuntu:~$ sudo apt-get install libgmp-dev libmpc-dev libicu-dev bsdmainutils

以上库文件是自行搭建RK3568编译环境时，需要下载的库文件。

搭建RK3568 Openharmony开发环境的方法如下，如果在开发环境搭建的过程中遇到问题，可参考源码中鸿蒙官方提供的docs目录中zh-cn/device-dev/subsystems/subsys-build-all.md文件的搭建环境部分。

使用以下命令安装环境。

zcc@ubuntu:~$ sudo apt-get update -y zcc@ubuntu:~$ sudo apt-get install -y # 如果是ubuntu20.04系统请直接安装python3.9，如果是ubuntu18.04请改为安装python3.8，如果是ubuntu22.04系统可以安装python3.10zcc@ubuntu:~$ sudo apt-get install -y python3.10zcc@ubuntu:~$ sudo apt-get install -y apt-utils binutils bison flex bc build-essential make mtd-utils gcc-arm-linux-gnueabi u-boot-tools python3-pip git zip unzip curl wget gcc g++ ruby dosfstools mtools default-jre default-jdk scons python3-distutils perl openssl libssl-dev cpio git-lfs m4 ccache zlib1g-dev tar rsync liblz4-tool genext2fs binutils-dev device-tree-compiler e2fsprogs gnupg gnutls-bin gperf libffi-dev libelf-dev libx11-dev libgl1-mesa-dev lib32z1-dev xsltproc x11proto-core-dev libxml2-dev libdwarf-dev zcc@ubuntu:~$ sudo apt-get install -y grsync xxd libglib2.0-dev libpixman-1-dev kmod jfsutils reiserfsprogs xfsprogs squashfs-tools pcmciautils quota ppp libtinfo-dev libtinfo5 libncurses5 libncursesw5 libstdc++6 gcc-arm-none-eabi vim ssh locales zcc@ubuntu:~$ sudo apt-get install -y libxinerama-dev libxcursor-dev libxrandr-dev libxi-devzcc@ubuntu:~$ sudo apt-get install llvm

增大交换分区

请确认当前系统 swap 分区大小，若 swap 分区不足会造成编译源码失败，推荐 16G。开发环境内存建议调整到 16G。

1、 查看 swap 分区情况：

zcc@ubuntu22:~$ cat /proc/swaps

飞凌提供的虚拟机默认已经配置好 swap 分区，如果您使用其它虚拟机，可通过创建 swap 文件的方式来增加 swap 分区大小：

zcc@ubuntu22:~$ sudo swapoff /swapfilezcc@ubuntu22:~$ sudo fallocate -l 12G /swapfilezcc@ubuntu22:~$ sudo chmod 600 /swapfilezcc@ubuntu22:~$ sudo mkswap /swapfilezcc@ubuntu22:~$ sudo swapon /swapfilezcc@ubuntu22:~$ sudo vim /etc/fstab

在 /etc/fstab 文件最后添加如下内容：

zcc@ubuntu:~$ /swapfile none swap sw 0 0

2、建议调整开发环境内存至 16G，内存低可能导致编译不通过。

官方源码获取

$ repo init -u https://gitee.com/openharmony/manifest -b refs/tags/OpenHarmony-v5.0.0-Release --no-repo-verify #初始化$ repo sync -c #仓库同步$ repo forall -c \'git lfs pull\' #代码批量同步

应用示例:

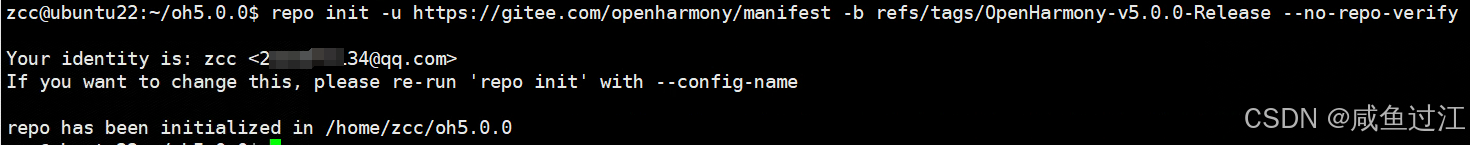

• 初始化

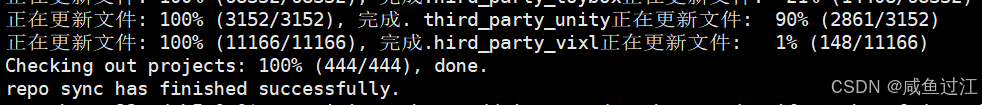

• 仓库同步

• 代码批量同步

代码编译

包含两种方式一种基于IDE的，一种为命令行模式的，IDE模式的参考官方文档没有成功，具体问题参考下文，不影响使用就不管了，以下为命令行模式的。

OpenHarmony支持hb和build.sh两种编译方式

build.sh编译

将Ubuntu Shell环境修改为bash。

1. 执行如下命令，确认输出结果为bash。如果输出结果不是bash，请根据b，将Ubuntu shell修改为bash。

   ls -l /bin/sh

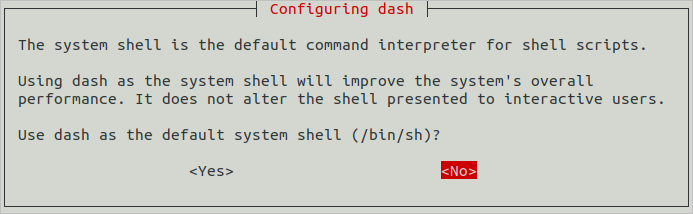

   b.打开终端工具，执行如下命令，输入密码，然后选择No，将Ubuntu shell由dash修改为bash。

   sudo dpkg-reconfigure dash



• 首先进行一些库的下载

bash build/prebuilts_download.sh

检查下载结果，下载完成后，log中有如下显示:

Release版本 :

./build.sh --product-name rk3568 --ccache

rk3568为产品名称，需根据大家环境配置例如Hi3516DV300等

检查编译结果。编译完成后，log中显示如下：

编译所生成的文件都归档在out/{device_name}/目录下，结果镜像输出在out/{device_name}/packages/phone/images/ 目录下。

Debug版本 :

./build.sh --product-name {product_name} --gn-args is_debug=true

注意： Debug全版本因镜像大小限制，全量编译可能无法烧录，建议单模块编译Debug二进制。使用如下命令单独编译模块：

 ./build.sh --product-name {product_name} --gn-args is_debug=true --build-target {target_name}

hb编译

• 设置编译路径。

  hb set

• 选择当前路径。

  .

• 在hihope下选择rk3568并回车。

  💙说明：

  同样的开发板在适配不同的场景时，要采用的编译形态不同（即此处要选择的product不同），请参考编译形态整体说明。

  图1 RK3568编译设置图例

• 默认情况下，编译的是32位系统，若不需要调整，则跳过此步骤。
  如需编译为64位系统，请执行如下命令：

  hb build --target-cpu arm64

• 执行编译。

  💙说明：

  • 单独编译一个部件（例如hello），可使用“hb build -T 目标名称”进行编译。
  • 增量编译整个产品，可使用“hb build”进行编译。
  • 完整编译整个产品，可使用“hb build -f”进行编译。

  此处以完整编译整个产品为例进行说明。

  hb build -f

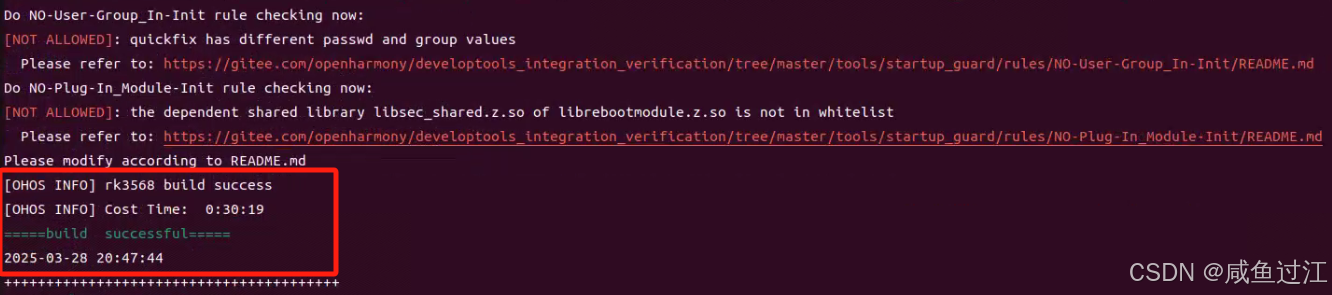

• 编译结束后，出现“rk3568 build success”字样，则证明构建成功。
