1、云原生高级课程——LVS集群技术
一、实验环境
关于此实验需要具备四台主机得以实现：
- LVS：调度器（VS）
- RS1：真实服务器（RS）
- RS2：真实服务器（RS）
- DR:测试机

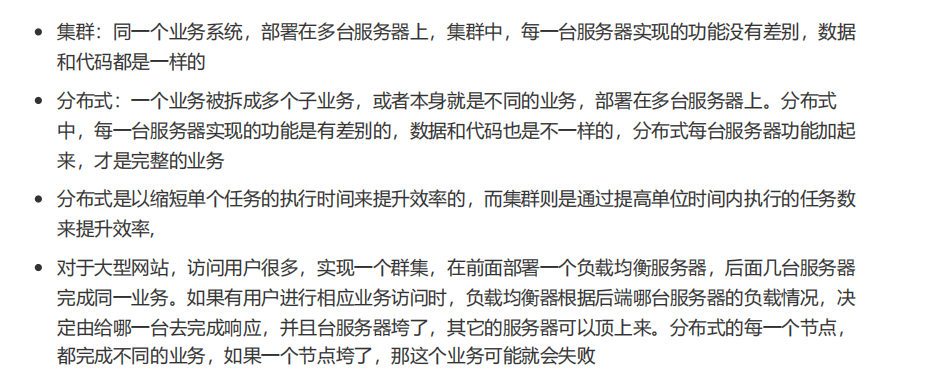

二、集群和分布式简介
三、LVS集群的类型
- lvs-nat----修改请求报文的目标IP，多目标IP的DNAT
- lvs-dr----操纵封装新的MAC地址
- lvs-tun-----在原请求IP报文之外新加一个IP 首部
- lvs-fullnat-----修改请求报文的源和目标IP
四、LVS部署命令介绍
4.1.LVS软件相关信息：
- 程序包： ipvsadm
- Unit File: ipvsadm.service
- 主程序：/usr/sbin/ipvsadm
- 规则保存工具： /usr/sbin/ipvsadm-save
- 规则重载工具： /usr/sbin/ipvsadm-restore
- 配置文件： /etc/sysconfig/ipvsadm-config
- ipvs调度规则文件： /etc/sysconfig/ipvsadm
4.2.LVS集群中的增删改
1.管理集群服务中的增删改

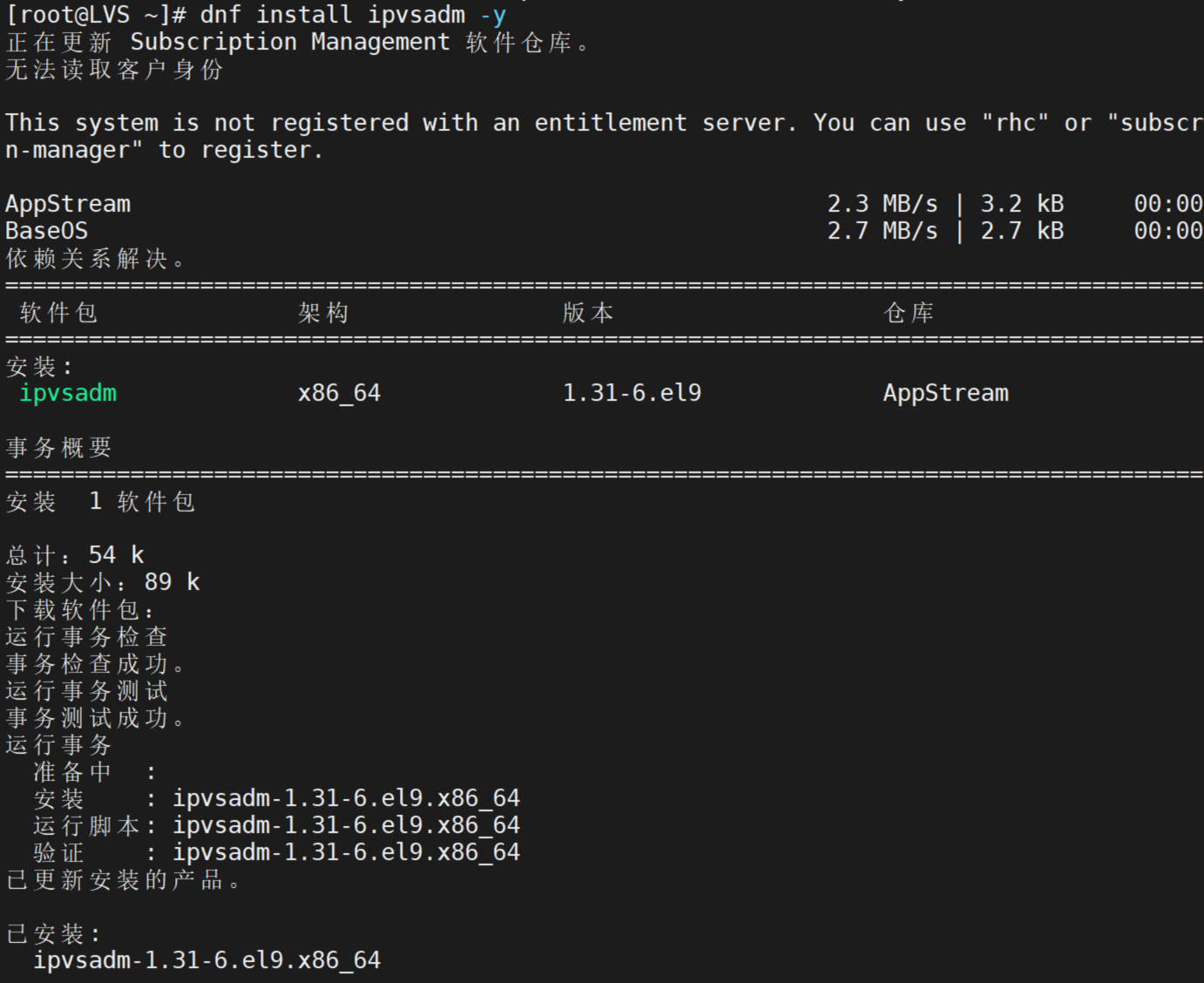

安装软件包：

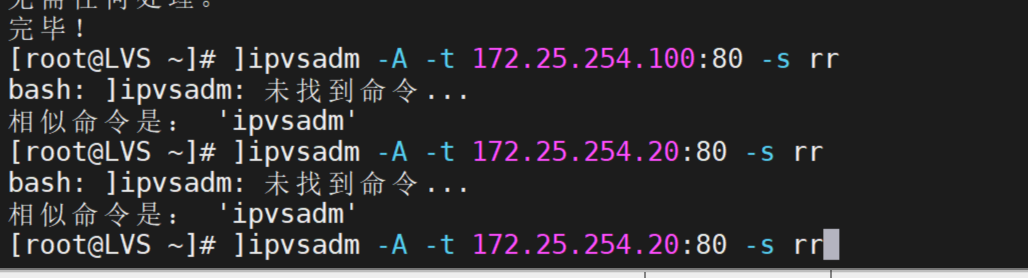

增加：
修改：
删除：
2.管理集群中RealServer的增删改

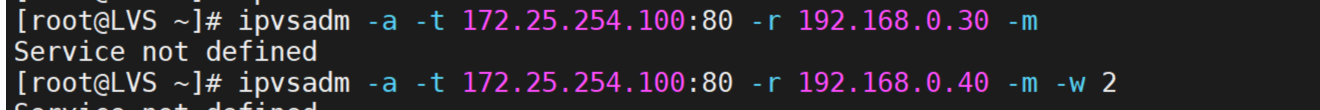

增加：

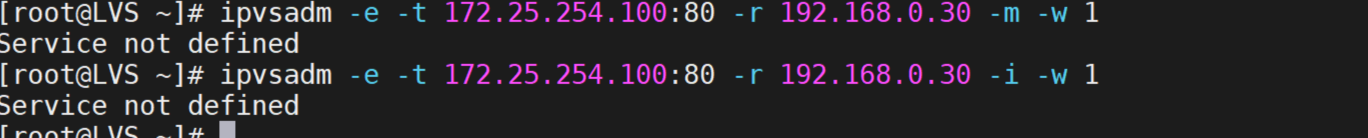

更改：
删除：
pvs规则：/proc/net/ip_vs

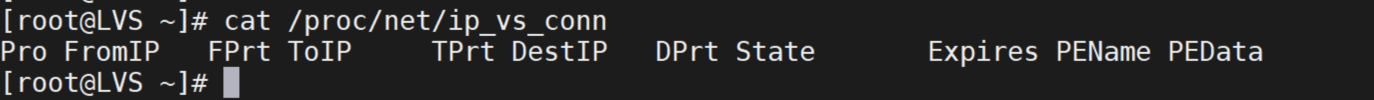

ipvs连接：/proc/net/ip_vs_conn
五、LVS实战案例

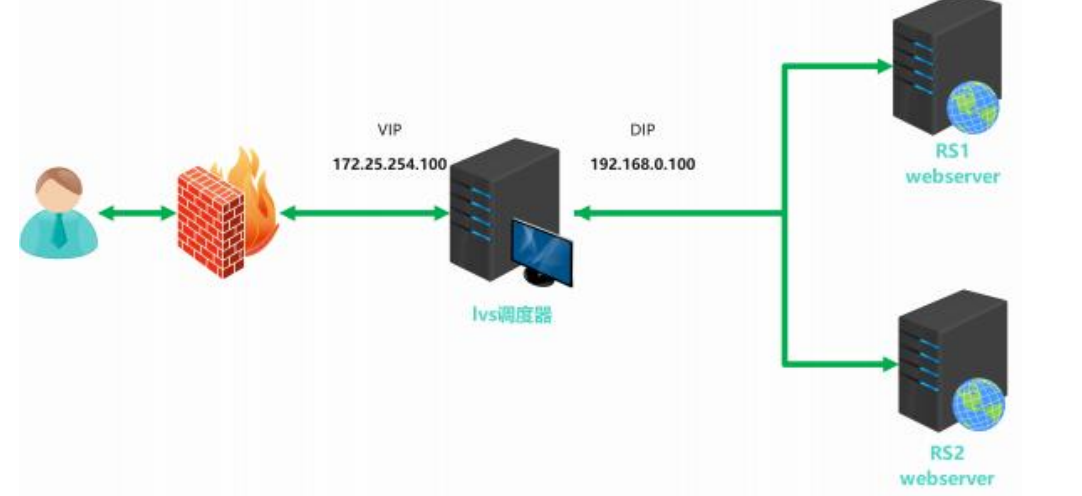

5.1.部署NAT模式集群案例
1.Director 服务器采用双网卡， 一个是桥接网卡连接外网， 一个是仅主机网卡与后端Web服务器相连
2.Web服务器采用仅主机网卡与director相连
3.Web服务器网关指向192.168.0.100
4.后端web服务器不需要连接外网
- 实验环境：
主机名
ip
vip
角色
LVS
192.168.0.100
172.25.254.100
调度器（VS）
RS1 192.168.0.101 ，GW 192.168.0.100
null
真实服务器（RS）
RS2
192.168.0.102 ，GW 192.168.0.100
null
真实服务器（RS）
DR
172.25.254.104
测试机2

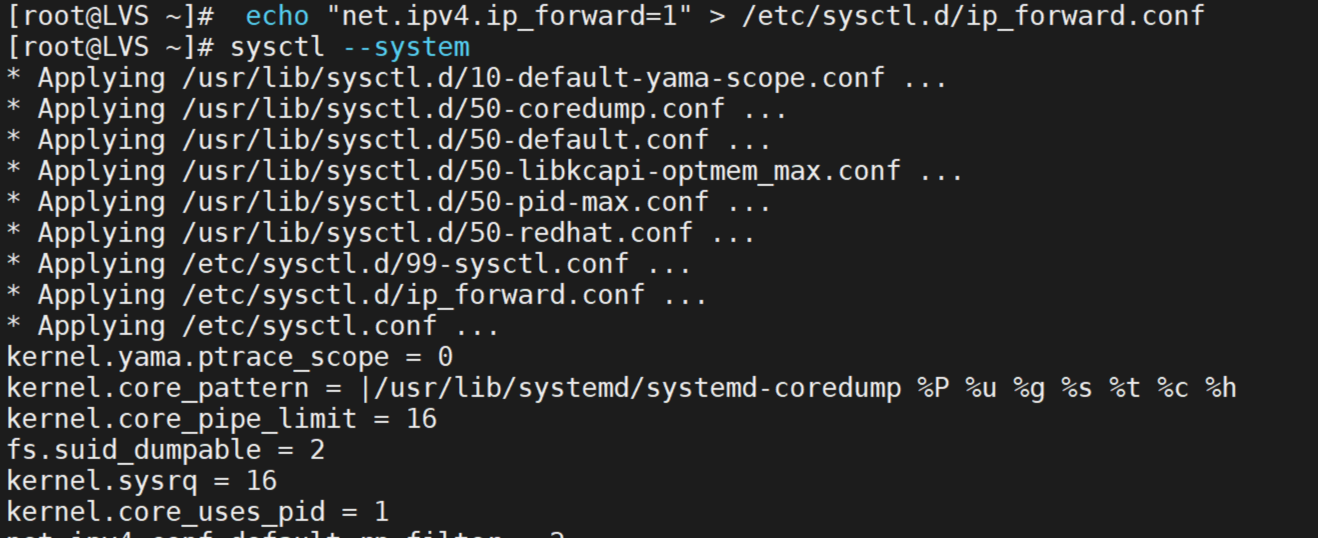

配置命令：在LVS中启用内核路由功能
添加调度策略：

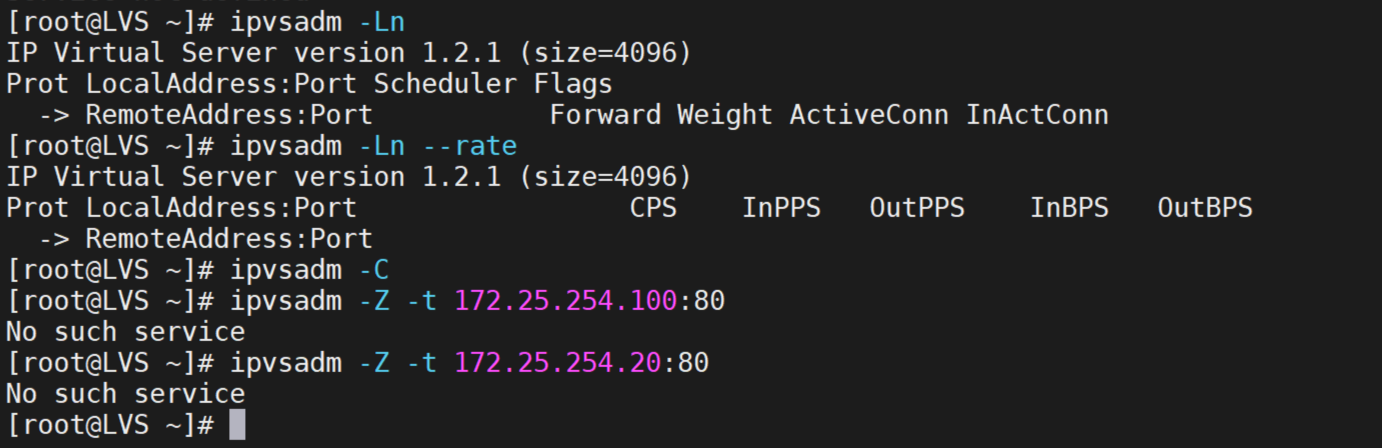

查看策略：

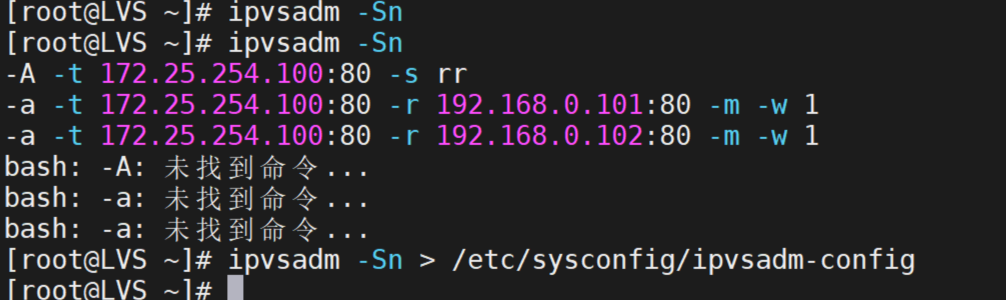

保存规则：

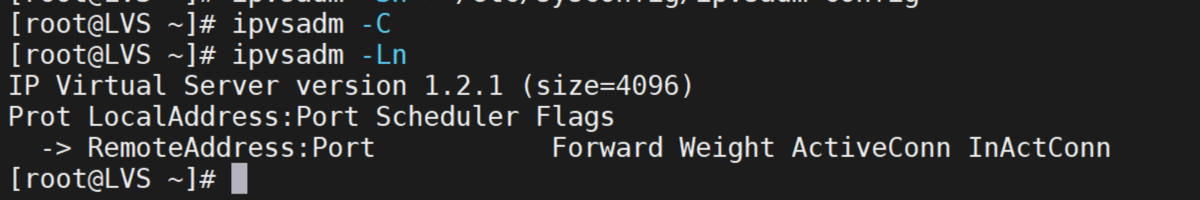

删除所有规则:

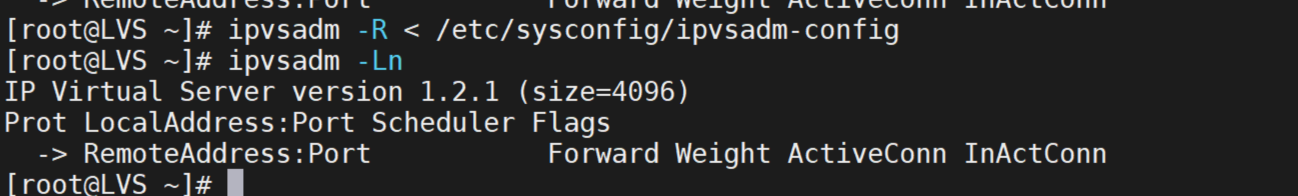

重新加载规则：

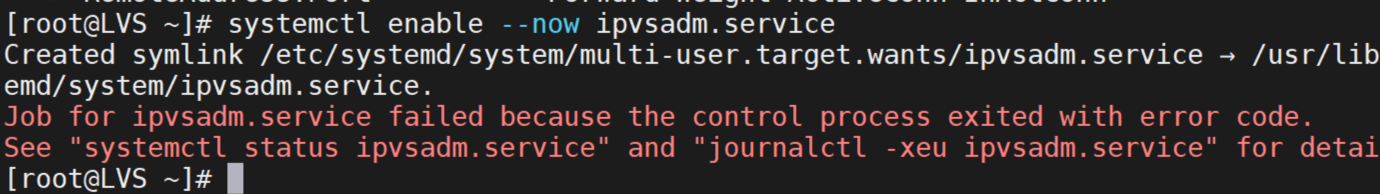

以上操作均为临时，如果想开机启动：
5.2.部署DR模式集群
1.实验环境：
主机 名
ip
vip
角色
client
172.25.254.10 vmware NAT
null
测试主机
router
NAT-eth0:172.25.254.100 ，仅主机-
eth1:192.168.0.10
null
路由器
lvs
192.168.0.200 ，GW 192.168.0.10 仅主机
lo:192.168.0.100
调度器
RS1
192.168.0.101 ，GW 192.168.0.10 仅主机
lo:192.168.0.100
web服务 器1
RS2
192.168.0.102, GW 192.168.0.10 仅主机
lo:192.168.0.100
web服务 器2

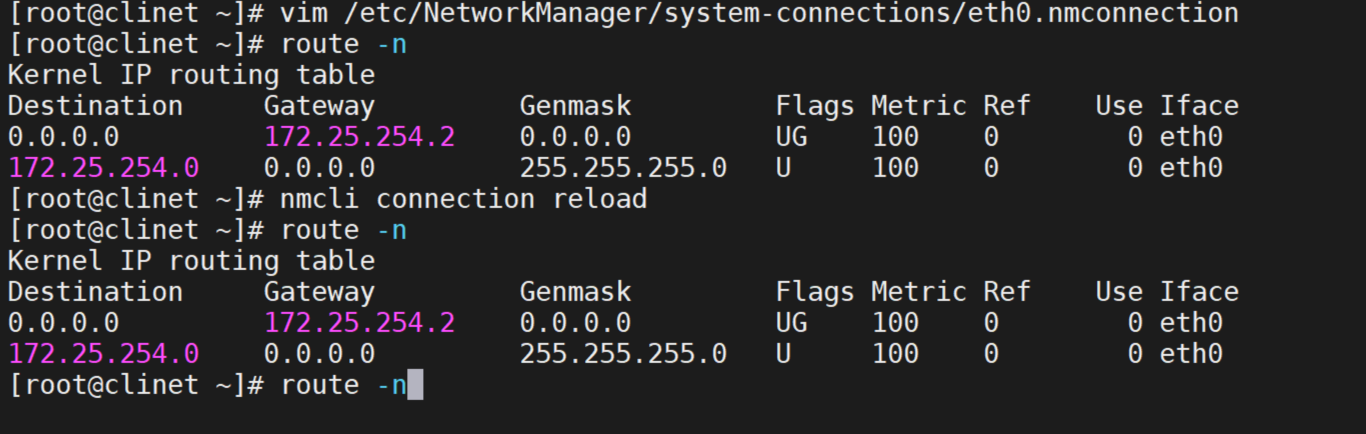

2.配置实验环境：

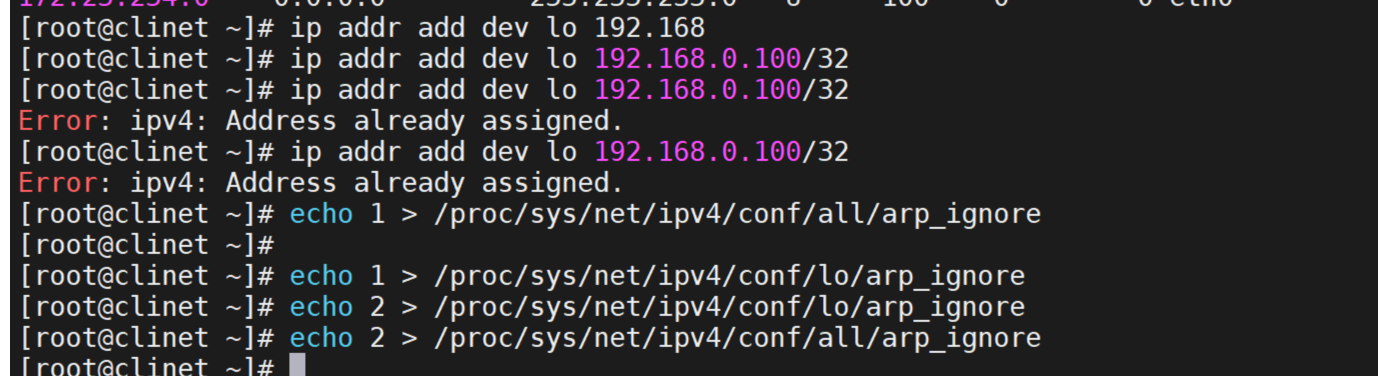

在LVS和rs中设定vip：

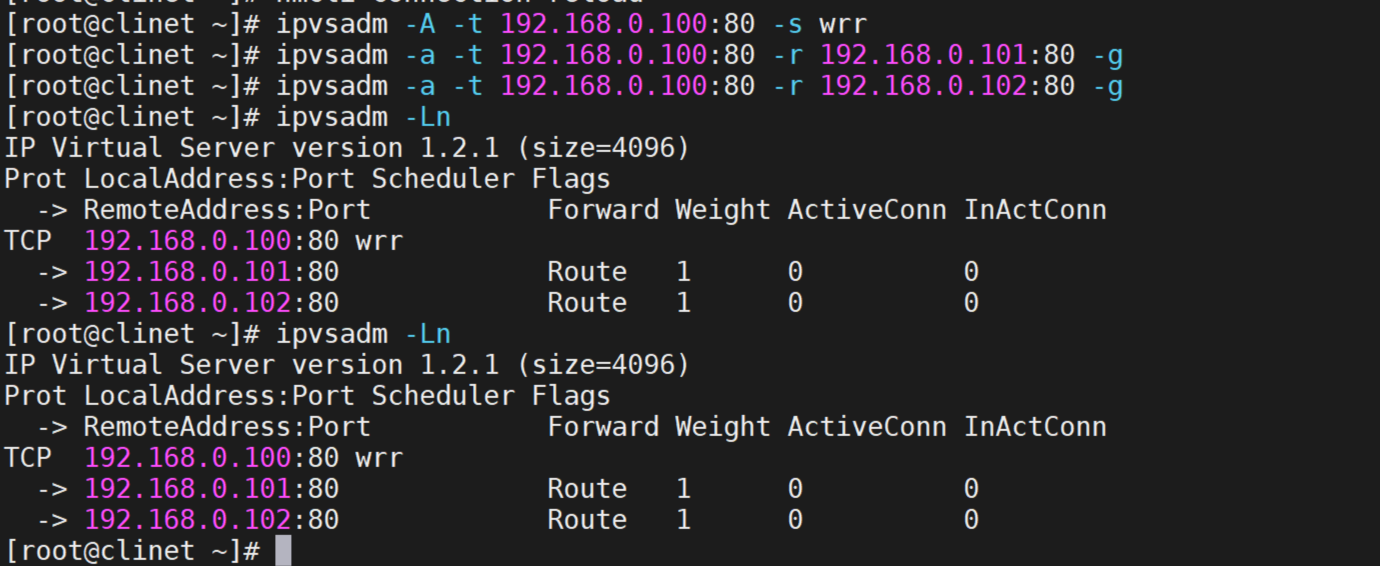

在LVS中配置策略：
测试效果：

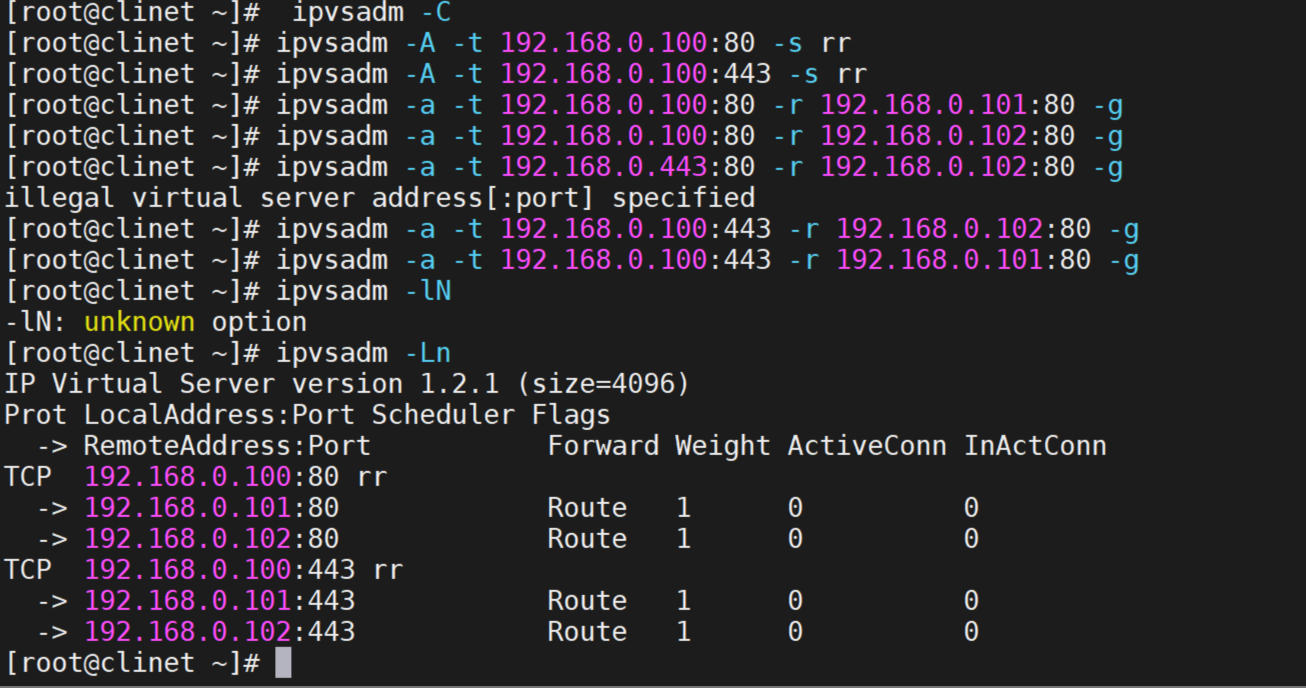

在LVS中设置调度，要调度80和443两个端口，即设定两组策略：

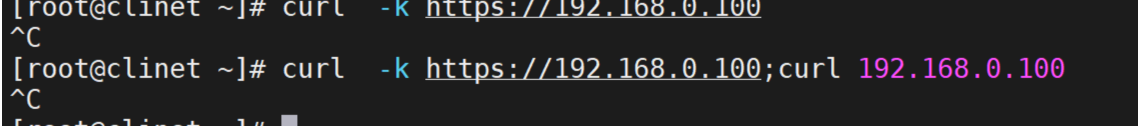

测试问题：
5.3.防火墙标记解决轮询调度问题
在LVS调度器中设定端口标签，人为80和443是一个整体：

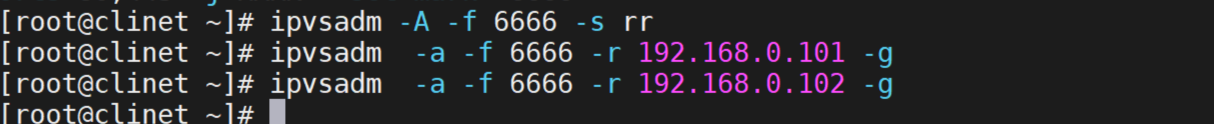

设定调度规则:
测试结果：
