因最近好多伙伴问我AXI总线的实现方式，今天抽出时间给大家总结一下，并提供AXI读写的调用模块，兼容各种AXI相关设计

制作不易，记得三连哦，给我动力，持续更新！！！

完整工程文件下载：AXI读写模块源码 （点击蓝色字体获取）

1. 引言

  • 简要介绍AXI协议在AMBA协议中的位置和重要性。AMBA协议（Advanced Microcontroller Bus Architecture）是ARM公司开发的总线标准，而AXI（Advanced eXtensible Interface）是其中最广泛使用的一种，用于高性能互联。
  • 说明AXI协议的应用场景，比如FPGA中的IP核间通信、数据流传输等。
  • 提到文章的目标：通过Verilog实现AXI协议读写操作，帮助读者理解FPGA上的AXI设计。

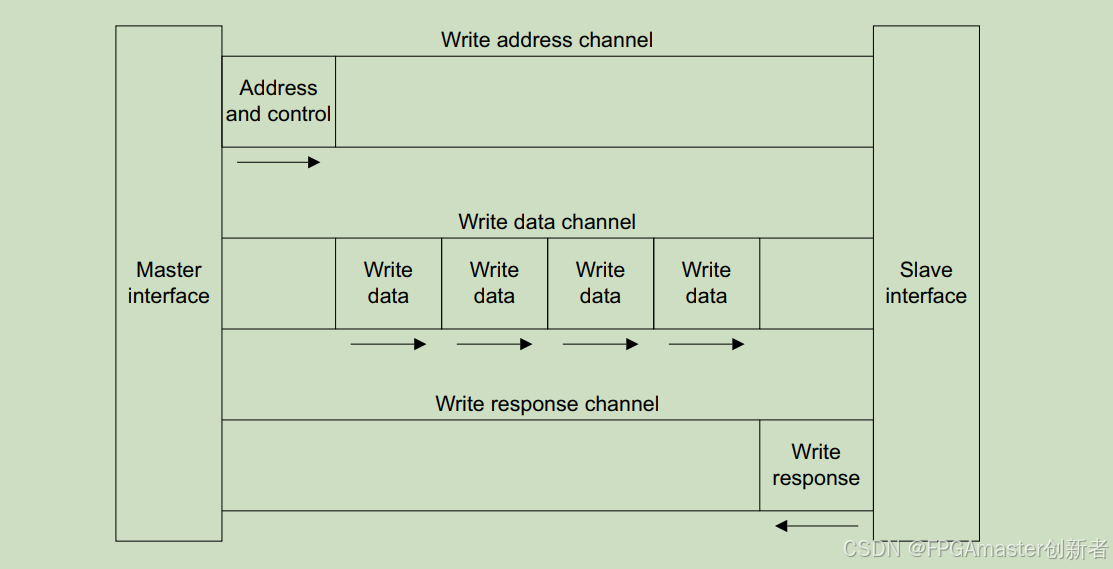

 2. AXI协议概述

AXI的五个通道：

  1. 读地址通道：用于传输读请求的地址。
  2. 读数据通道：返回所请求的数据。
  3. 写地址通道：用于传输写请求的地址。
  4. 写数据通道：传输要写入的数据。
  5. 写响应通道：确认写操作是否成功。

3. verilog代码实现

3.1写数据设计

        写数据设计模块，主要包括写地址、写数据、写响应三部分组成，实现起来应该按照这个三个的顺序依次实现。

3.1.1 写地址通道 (Write Address Channel)

  • 功能：用于传输写操作的目标地址。
  • 关键信号：
    • AWADDR：写操作的目标地址。
    • AWVALID：当地址有效时，主设备（Master）驱动此信号为高。
    • AWREADY：当从设备（Slave）准备好接收地址时，此信号由从设备拉高。
    • AWSIZE：突发传输中的字节数。
    • AWBURST：突发传输类型。
    • AWLEN：突发传输长度。
  • 工作流程： 主设备发出AWADDR（写地址），同时将AWVALID置高以表示地址有效，等待从设备将AWREADY置高以确认接收。地址确认后，AWVALID可以被拉低。

3.1.2 写数据通道 (Write Data Channel)

  • 功能：传输要写入的数据。
  • 关键信号：
    • WDATA：要写入的实际数据。
    • WSTRB：写数据的字节选通信号，指示哪些字节是有效的。
    • WLAST：指示突发传输中最后一个数据拍。
    • WVALID：数据有效时，主设备将此信号置高。
    • WREADY：从设备准备好接收数据时，将此信号拉高。
  • 工作流程： 主设备发出WDATA（要写入的数据）和WSTRB（字节选通），并将WVALID置高，表示数据有效。当从设备将WREADY拉高时，数据被接收。对于突发传输，主设备还需要设置WLAST信号来指示最后一拍数据。

3.1.3 写响应通道 (Write Response Channel)

  • 功能：用于从设备向主设备反馈写操作的结果，确保写操作完成。
  • 关键信号：
    • BVALID：当写响应有效时，从设备将此信号拉高。
    • BREADY：主设备准备好接收写响应时，驱动此信号为高。
    • BRESP：反馈写操作的结果状态（如正常完成、错误等）。
  • 工作流程： 当从设备完成写操作后，它会通过BRESP反馈写操作的结果，并将BVALID置高。主设备收到响应后，将BREADY置高，表示写响应已被接收。从设备在BREADY和BVALID同时为高时完成响应握手。

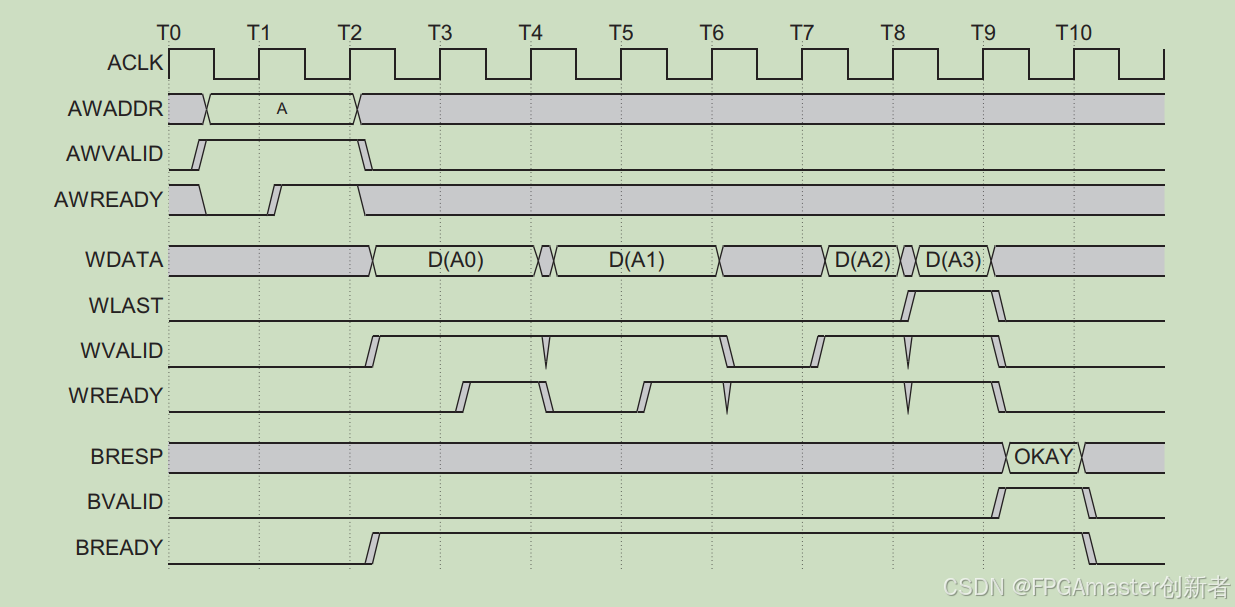

突发写时序

代码实现

写数据模块，主要采用状态机三段式进行实现，大致可以分为以下五个状态

  • 写空闲（WR_IDLE）：等待触发突发信号。
  • 写地址（WR_ADDR）：向从机写入写地址和突发信息。
  • 写数据（WR_DATA）：数据传递状态。
  • 写完成（WR_LAST）：传输最后一个数据。
  • 写停止（WR_STOP）：复位各自信号。

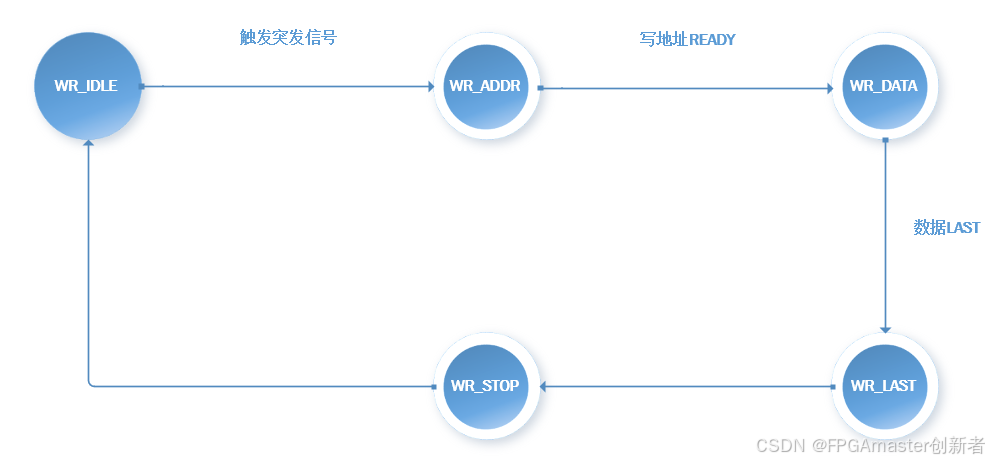

状态转移图：

状态机部分代码设计：

always @ (posedge i_clk, negedge i_rst_n) begin : W_FMS3 if (~i_rst_n) begin  w_data <= 0; w_valid <= 0; w_last <= 0; w_strb <= 0; aw_addr <= 0; aw_len <= 0; aw_size <= 0; aw_burst <= 0; aw_valid <= 0;  aw_addr_cnt <= 32\'h10000000; end else case (n_state) WR_ADDR : begin w_strb <= wstrb ; aw_size <= awsize ; aw_burst <= 2\'d1 ; aw_len <= awlen ; aw_valid <= 1 ; aw_addr <= aw_addr_cnt ; end WR_DATA : begin aw_valid <= 0; if (i_valid)  begin  if (w_ready)begin w_valid <= 1; w_data <= i_data;end  elsebegin w_data <= w_data;end  end else  begin  w_valid <= 0;  w_data <= w_data;  end end WR_LAST : begin if (i_valid)  begin  w_valid <= 1;  w_last <= 1;  w_data <= i_data;  end else  begin  w_valid <= 0;  w_data <= w_data;  end end WR_STOP : begin w_last <= 0 ; w_valid <= 0 ; end default : ; endcase end

3.2 读数据设计

        读数据设计模块，主要包括读地址、读数据部分组成，实现起来应该按照这个两个的顺序依次实现。

3.2.1 读地址通道 (Read Address Channel)

  • 功能：用于传输读操作的目标地址，发起读请求。
  • 关键信号：
    • ARADDR：读操作的目标地址。
    • ARVALID：主设备（Master）将此信号置高，表示读地址有效。
    • ARREADY：从设备（Slave）将此信号置高，表示已准备好接收读地址。
    • ARLEN：读突发长度。
    • ARSIZE：读突发传输数据字节数。
    • ARBURST：读突发类型。
  • 工作流程： 主设备在ARADDR设定好目标地址后，将ARVALID置高，表示发起读请求。只有当从设备将ARREADY置高后，表示从设备已经接收了该读请求，读地址通道的握手完成。

3.2.2 读数据通道 (Read Data Channel)

  • 功能：用于传输从设备返回的读取数据。
  • 关键信号：
    • RDATA：从设备返回的读数据。
    • RRESP：表示读操作的响应状态（如正常完成、错误）。
    • RLAST：指示突发读操作中最后一个数据拍。
    • RVALID：从设备将此信号置高，表示返回的数据有效。
    • RREADY：主设备将此信号置高，表示准备好接收数据。
  • 工作流程： 当从设备准备好返回数据时，会将RVALID置高，并将数据放在RDATA线上。当主设备准备好接收数据时，将RREADY置高，完成握手。如果是突发传输，当传输最后一拍数据时，从设备将RLAST信号置高以指示突发传输结束。

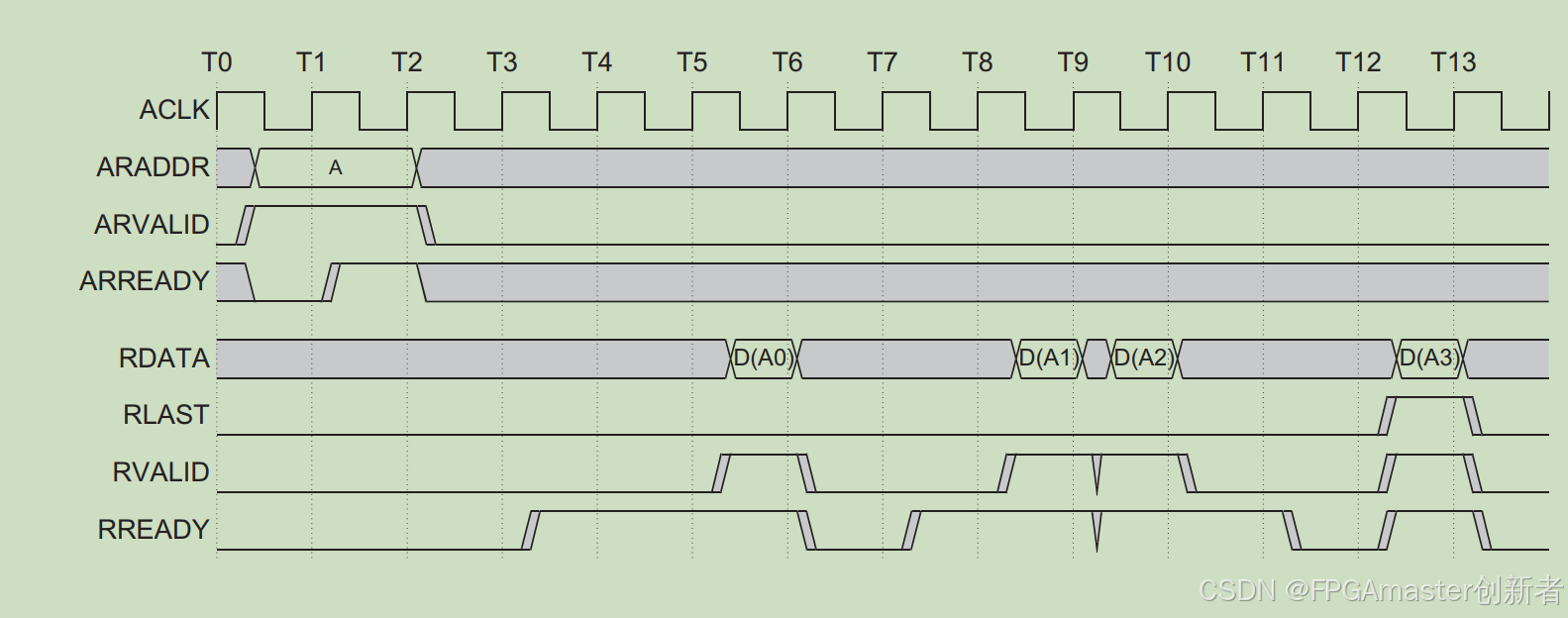

突发读时序

代码实现

读数据模块，主要采用状态机三段式进行实现，大致可以分为以下五个状态

  • 读空闲（RD_IDLE）：等待触发突发信号。
  • 读地址（RD_ADDR）：向从机写入读地址和突发信息。
  • 读数据（RD_DATA）：数据传递状态。
  • 读完成（RD_LAST）：传输最后一个数据。
  • 读停止（RD_STOP）：复位各自信号。

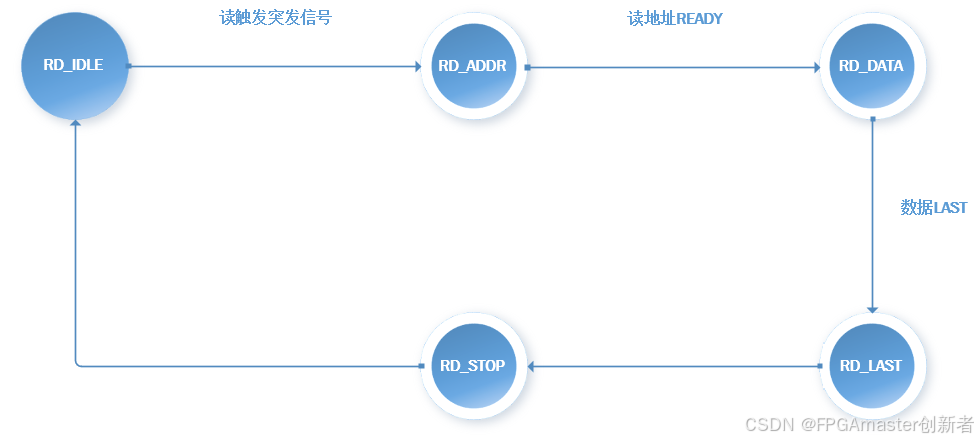

读数据状态转移图：

状态机部分代码设计：

//状态执行的操作 FSM33 always @ (posedge i_clk, negedge i_rst_n) begin : R_FMS3 if (~i_rst_n) begin ar_addr <= 0; ar_len <= 0; ar_burst <= 0; ar_size <= 0; ar_valid <= 0; o_data <= 0; o_last <= 0; o_valid <= 0; rd_addr_buff <= 32\'h0000_0000; end else case (n_state) WAIT_RD : begin ar_valid <= 0; end RD_ADDR : begin ar_valid <= 1 ; ar_addr <= rd_addr_buff ; ar_len <= arlen ; ar_burst <= 2\'d1 ; ar_size <= arsize ; end RD_DATA : begin ar_valid <= 0; if (r_valid)  begin  o_valid <= 1;  if (i_ready)o_data <= r_data;  elseo_data <= o_data;  end else  begin  o_data <= o_data;  o_valid <= 0;  end end RD_LAST : begin o_last <= 1; if (r_valid && i_ready)  begin  o_data <= r_data;  o_valid <= 1;  end else  begin  o_data <= o_data;  o_valid <= 0;  end end  RD_STOP : begin o_last <= 0; o_valid <= 0; end endcase end

4. 仿真测试

        建立一个仿真测试工程，自己模拟产生AXI数据，然后存储到存储模块，并读取存储模块的数据到AXI FIFO

然后联合modelsim进行仿真，仿真结果如下

写数据仿真图：

读数据仿真图：

至此，我们的AXI 读写就彻底验证完成了！！

下一节讲解如何在实际工程中调用并使用这两个模块！！
