鸿蒙OpenHarmony【textPath】svg组件

沿路径绘制文本。

说明

• 该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。
• 按指定的路径绘制文本，可嵌套子标签tspan分段。
• 只支持被父元素标签text嵌套。

权限列表

无

子组件

[tspan]。

属性

支持以下表格中的属性。

名称 类型 默认值 描述 id string - 组件的唯一标识。 path string 0 设置路径的形状。字母指令表示的意义如下：- M = moveto- L = lineto- H = horizontal lineto- V = vertical lineto- C = curveto- S = smooth curveto- Q = quadratic Belzier curve- T = smooth quadratic Belzier curveto- A = elliptical Arc- Z = closepath默认值：0 startOffset 0 font-size 30px 设置文本的尺寸。默认值：30px fill black 字体填充颜色。默认值：black by number - 相对被指定动画的属性偏移值，from默认为原属性值。 opacity number 1 元素的透明度，取值范围为0到1，1表示为不透明，0表示为完全透明。支持属性动画。默认值：0 fill-opacity number 1.0 字体填充透明度。默认值：1.0 stroke black 绘制字体边框并指定颜色。默认值：black stroke-width number 1px 字体边框宽度。默认值：1px stroke-opacity number 1.0 字体边框透明度。默认值：1.0

示例

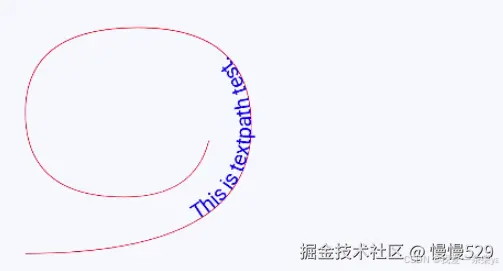

textspan属性示例，textpath文本内容沿着属性path中的路径绘制文本，起点偏移20%的path长度。（绘制的元素曲线仅做参照）

     This is textpath test.

/* xxx.css */.container { flex-direction: row; justify-content: flex-start; align-items: flex-start; height: 1200px; width: 600px;}

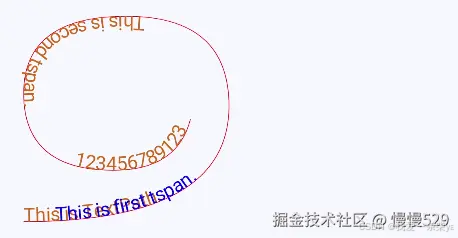

textpath与tspan组合示例与效果图

     This is tspan onTextPath. Let\'s play. 12345678912354567891234567891234567891234567891234567890

     This is TextPath. This is tspan onTextPath. Let\'s play. 12345678912354567891234567891234567891234567891234567890

       This is TextPath. This is first tspan. This is second tspan. 12345678912354567891234567891234567891234567891234567890

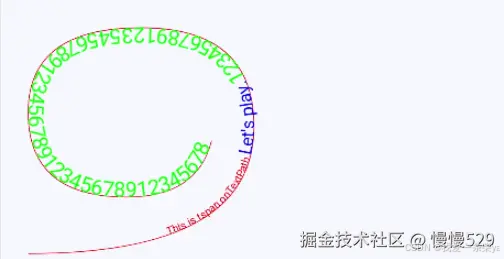

startOffset属性动画，文本绘制时起点偏移从10%运动到40%，不绘制超出path长度范围的文本。

/* xxx.css */.container { flex-direction: row; justify-content: flex-start; align-items: flex-start; height: 3000px; width: 1080px;}

     This is tspan onTextPath. Let\'s play. 12345678912354567891234567891234567891234567891234567890

textpath与tspan组合属性动画与效果图

      This is TextPath.  tspan attribute x|rotate    tspan static.  tspan attribute dx|opacity    tspan move

(1) “tspan attribute x|rotate” 文本绘制起点偏移从50px运动到100px，顺时针旋转0度到360度。

(2) “tspan attribute dx|opacity” 在 “tspan static.” 绘制结束后再开始绘制，向后偏移量从0%运动到30%，透明度从浅到深变化。

(3) “tspan move” 在上一段tspan绘制完成后，向后偏移5%的距离进行绘制，呈现跟随前一段tspan运动的效果。

textpath与tspan组合属性动画与效果图

      This is TextPath.  tspan attribute fill|fill-opacity     tspan attribute font-size    Single tspan

(1) “This is TextPath.” 在path上无偏移绘制第一段文本内容，大小30px，颜色\"#D2691E\"。

(2) “tspan attribute fill|fill-opacity” 相对上一段文本结束后偏移20px，颜色从蓝到红，透明度从浅到深。

(3) “tspan attribute font-size” 绘制起点相对上一段结束后偏移20px，起点静止，字体大小从10px到50px，整体长度持续拉长。

(4) “Single tspan” 在上一段的尾部做水平绘制，呈现跟随上一段运动的效果。

textpath与tspan组合属性动画与效果图

      This is TextPath.  tspan attribute fill|fill-opacity     tspan attribute font-size    Single tspan

(1) “tspan attribute stroke” 轮廓颜色从红色逐渐转变成绿色。

(2) “tspan attribute stroke-width-opacity” 轮廓宽度从细1px转变粗5px，透明度从浅到深。
