模拟IIC协议与PCF8563实时时钟芯片交互指南

技术文档

本文还有配套的精品资源，点击获取

简介：本文旨在指导读者如何模拟IIC协议与NXP生产的PCF8563实时时钟/日历芯片进行通信。首先，我们将概述IIC协议的关键要素和时序要求。随后，我们将详细解释如何初始化通信，发送起始条件，地址和命令，进行数据交换，以及正确结束通信过程。此外，还将介绍PCF8563芯片的核心功能，包括其时钟、报警和电源掉电保护特性，并通过C语言源代码和头文件 pcf8563.c 与 pcf8563.h 进行操作说明。 IIC

1. IIC协议基础

IIC协议（Inter-Integrated Circuit），也称为I2C协议，是一种在单片机（MCU）、数字信号处理器（DSP）和外围设备间实现串行通信的协议。它是一种多主机（Multi-Master）总线系统，允许多个主设备（Master）控制总线。IIC协议自20世纪80年代初被Philips（现在的NXP）开发以来，广泛应用于多种电子设备中，特别是在通信速度要求不是非常高的场合。

1.1 IIC通信协议概述

IIC协议最显著的特点是需要极少的线路数量：仅需要两条线，一条是串行数据线（SDA），另一条是串行时钟线（SCL）。数据传输可以达到100KHz或400KHz的标准模式或快速模式速率。此外，IIC协议支持设备间的双向通信以及多个主设备和从设备的连接。

1.2 主设备和从设备的角色与交互

在IIC通信系统中，主设备控制数据的传输，而从设备响应主设备的请求。主设备启动数据传输，生成时钟信号，并通过SDA线发送起始和停止条件来标志数据传输的开始和结束。从设备则在接收到主设备的起始信号后，按照主设备设定的地址识别自己，并进行相应的数据传输。通过这种方式，主设备可以和多个从设备进行通信，实现复杂的控制逻辑。

IIC协议的这种主从通信模型便于实现设备间的同步和协作，是现代电子系统中常用的通信方式之一。接下来的章节中，我们将深入了解如何操作IIC协议及其实际应用场景。

2. PCF8563芯片功能介绍

2.1 PCF8563的工作原理

2.1.1 实时时钟(RTC)的基本概念

实时时钟（Real-Time Clock，RTC）是一种电子时钟，用于跟踪和报告当前时间。它通常设计为可持续运行，即使在断电情况下也能保持时间准确。RTC在各种电子设备中都有应用，从电脑和服务器到嵌入式系统和家用电器。它们使用电池供电，并通过各种接口与主系统通信，其中IIC（也称为I2C）是最常用的接口之一。

在PCF8563这款RTC芯片中，提供了时间（年、月、日、星期、时、分、秒）和日期的跟踪，此外还具有多种报警功能、定时器和电源管理选项，如掉电检测和时间保持功能。它使用了外部晶振（通常是32.768kHz）来保持高精度的时间计数。

2.1.2 PCF8563内部结构与寄存器配置

PCF8563内部集成了振荡器、分频器、时钟逻辑、计数器、寄存器和报警器。芯片通过寄存器来配置和控制不同的功能。其中，控制寄存器用来设置时间、日期、闹钟和报警事件。

振荡器（Oscillator） : 提供32.768kHz的时钟信号。
分频器（Dividers） : 对振荡器产生的信号进行分频，以生成内部时钟脉冲。
时间计数器（Time counters） : 包括秒、分、时、星期、日、月、年等计数器。
报警器（Alarm） : 用户可编程设置，当设定的条件匹配时触发。
控制寄存器（Control registers） : 用于配置设备的工作方式。

每个寄存器都有特定的地址，通过IIC总线可以对其进行读写操作。举例来说，时钟控制寄存器（Control Register），其地址为0x02，通过该寄存器可以控制时钟的运行、停止和复位等。

graph LR A[PCF8563] --> B[Oscillator] A --> C[Dividers] A --> D[Time Counters] A --> E[Alarm] A --> F[Control Registers] B --> C C --> D D --> E E --> F

2.2 PCF8563的主要特性

2.2.1 时钟功能特点

PCF8563具备的标准时钟功能非常全面。它能够跟踪到年份，并可以区分闰年。此外，它提供了12小时或24小时的时钟模式，并且有灵活的日期设置，例如支持每月的天数少于31天的月份（例如2月或4月）。它还具备一个可设置的星期计数器，可以作为日期的一部分进行报告。

在实际应用中，你可以通过发送特定的指令来设置当前时间或日期，PCF8563会自动进行时间递增，无需外部干预。它还具备一个时间更新寄存器，可以用来同步时间，确保读取操作时时间的准确性。

2.2.2 频率输出与报警特性

PCF8563具有一个可编程频率输出功能，可以输出1Hz, 4096Hz, 32.768kHz等多种频率，这些输出可以用于定时器、校准和其他周期性任务。为了进一步的灵活性，频率输出功能可以通过寄存器进行单独配置。

报警功能是PCF8563的另一个核心特性。它可以设置一次性的报警或周期性的报警，并具有一个可编程的闹钟功能，用户可以设置小时、分钟、甚至星期中的某一天，用于唤醒设备或提醒用户。报警事件发生时，芯片会发出一个中断信号，以此可以触发处理器执行特定的任务。

2.2.3 电源掉电保护特性

在电源掉电或断电的条件下，PCF8563能够使用备用电池来维持时间和日期的准确性。当主电源恢复后，芯片会自动切换回主电源供电，保证了在电源不稳定的情况下时间的连续性。

此外，PCF8563还提供了一个掉电检测标志位，通过IIC接口可以查询此状态，以便于系统在断电后采取相应的操作。当检测到掉电事件发生时，相关的寄存器值会被锁定，防止被误改写。

// 示例代码：查询掉电检测标志位uint8_t read_status_register() { uint8_t status; // 发送PCF8563设备地址和读取状态寄存器指令 iic_send_byte(PCF8563_ADDRESS, CONTROL_STATUS_REG); // 读取状态寄存器的值 status = iic_read_byte(); return status;}int main() { uint8_t status_register = read_status_register(); // 检查掉电标志位（位7） if (status_register & 0x80) { printf(\"Power failure detected!\\n\"); } return 0;}

在这段示例代码中，我们通过IIC接口发送读取控制/状态寄存器的指令，随后读取其值。检查状态寄存器的第7位，如果是1，则表明检测到掉电事件。

通过以上特性分析，我们可以看到PCF8563是一款功能完备、可靠性高的实时时钟芯片，广泛适用于需要时间管理的各种系统中。

3. 模拟IIC通信流程

3.1 IIC通信的基本概念

3.1.1 IIC通信协议概述

IIC（Inter-Integrated Circuit，即I2C）是一种多主机、多从机的串行通信总线协议，广泛应用于微控制器与外围设备之间的短距离通信。它只需要两根信号线（SDA和SCL）即可完成数据的发送和接收。由于其结构简单且易于使用，IIC协议已经成为电子设备通信领域中的事实标准。

IIC协议的主要特点在于它的多主多从特性。在同一个IIC总线上，可以有多个主设备和多个从设备。主设备负责发起通信、发送时钟信号和终止通信，而从设备则被动地响应主设备的请求。IIC协议的另一个关键特性是它的“总线仲裁”和“时钟同步”机制，这两个机制确保了在同一总线上，主设备之间和时钟信号之间的同步，防止了数据传输的冲突。

3.1.2 主设备和从设备的角色与交互

在IIC通信过程中，主设备（Master）和从设备（Slave）扮演着不同的角色。主设备是通信的发起方，负责生成时钟信号和启动/停止传输序列。从设备通常是被通信的外围设备，例如传感器、存储器或显示驱动等。在通信开始时，主设备通过SDA线发送从设备地址和读写控制位来确定通信方向。

主设备和从设备之间的交互主要通过起始条件、停止条件、地址和数据传输来完成。在数据传输阶段，主设备和从设备之间还会进行确认信号的交换，以确保数据正确传输。这种交互方式简化了硬件设计，并且允许在总线上以最小的引脚数量实现复杂的通信协议。

3.2 模拟IIC通信的硬件连接

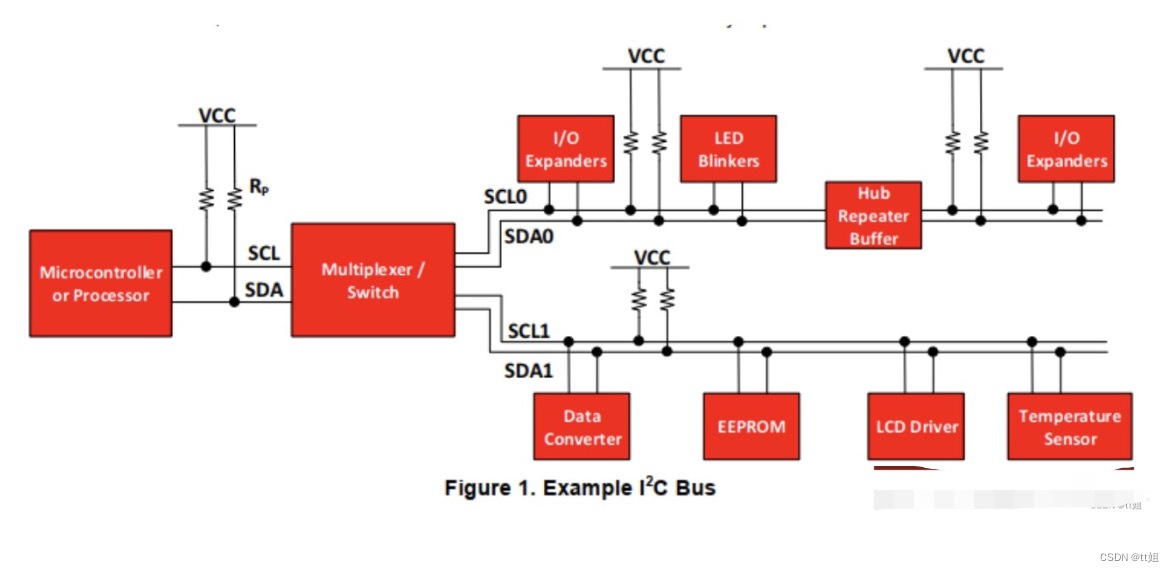

3.2.1 IIC总线的硬件连接方式

在硬件层面，IIC总线由两条线组成：一条是串行数据线（SDA），另一条是串行时钟线（SCL）。SDA用于数据传输，而SCL用于同步数据传输时钟。为了防止信号反射和噪声干扰，这两条线应尽可能短，并在电路板设计时尽量避免走线过长和拐角过多。

所有的设备连接到IIC总线都需要上拉电阻，这样可以保证SDA和SCL线路在空闲时保持高电平状态。在进行IIC通信时，主设备必须首先将SDA线拉低，然后发出时钟信号以生成起始条件。在通信结束后，主设备通过发出停止条件来释放总线，允许其他主设备占用总线。

3.2.2 电路设计要点与注意事项

电路设计时，需要注意以下几点：

上拉电阻选择： 上拉电阻的阻值直接影响通信的速率和信号的质量。过大的阻值会导致信号上升沿变缓，过小的阻值则会增加静态功耗。通常，上拉电阻的阻值范围在2.2kΩ到10kΩ之间。
总线隔离： 在包含多个电源域的复杂系统中，可能需要使用电平转换器来实现不同电源域之间的通信。由于IIC总线是双向的，电平转换器必须能够处理SDA和SCL线上的信号。
总线驱动能力： 在长距离通信或高负载情况下，IIC总线上的设备可能需要更强的驱动能力。此时可以使用具有总线缓冲功能的芯片来增强信号的驱动。
噪声抑制与滤波： 为了减少噪声对通信的影响，可以在SDA和SCL线上加入RC滤波器，或者使用有源滤波器来提升信号质量。

3.3 IIC通信的软件模拟实现

3.3.1 IIC软件模拟的方法

当不使用专门的硬件IIC接口时，可以采用软件模拟的方式来实现IIC协议。软件模拟的方法涉及到精确控制GPIO（通用输入输出）引脚的高低电平以及定时器的精确延时来模拟IIC总线的行为。

模拟的关键在于生成准确的时钟信号和控制数据线的状态。在不同的微控制器平台上，可以通过位操作来设置GPIO的状态。例如，在大多数微控制器上，可以使用下面的步骤来模拟一个IIC的起始条件：

设置SDA和SCL线为高电平。
将SCL线拉低，延时一段确定的时间。
将SDA线拉低，延时一段确定的时间。
再次将SCL线拉高，延时一段确定的时间。

通过这种方式，可以在软件中精确地模拟出IIC通信所需的起始条件。但是，软件模拟方法的缺点在于它对处理器的性能要求较高，特别是在需要高速通信或者在中断处理较多的系统中，软件模拟可能无法达到硬件IIC的传输速率。

3.3.2 软件模拟代码示例

以下是一个简化的软件模拟IIC起始条件的代码示例，假设使用的是一个通用的微控制器和C语言编程环境：

#define SDA_HIGH() // Set SDA as input high (GPIO)#define SDA_LOW() // Set SDA as output low (GPIO)#define SCL_HIGH() // Set SCL as input high (GPIO)#define SCL_LOW() // Set SCL as output low (GPIO)// Function to generate IIC START conditionvoid IIC_StartCondition(void) { SDA_HIGH(); SCL_HIGH(); // Add a short delay, for example: // DelayUs(5); SDA_LOW(); // DelayUs(5); SCL_LOW();}// Example usage:int main(void) { // ... hardware initialization code ... IIC_StartCondition(); // Generate IIC START condition // ... further IIC communication ...}

在上述代码中， SDA_HIGH() , SDA_LOW() , SCL_HIGH() , SCL_LOW() 需要根据具体的硬件平台实现为相应的GPIO操作。 DelayUs() 函数用于生成所需的延迟，以符合IIC通信的时序要求。这种类型的代码需要针对特定的硬件平台进行适配和测试，以确保稳定可靠的通信。

请注意，这只是起始条件的一个简单示例。为了完成整个IIC通信，还需要模拟时钟信号、数据线的读写操作以及停止条件等。

在模拟IIC通信时，代码逻辑的每一步都需要精确控制时间间隔，以确保符合IIC协议的时序要求。通常，软件模拟的实现更依赖于准确的时钟管理，这可能需要硬件定时器和精确的时钟源，如晶振或PLL（相位锁定环）。

软件模拟IIC通信在没有硬件IIC模块的微控制器上是一种有效的通信方式，但需要注意的是，这种方式会增加CPU的负担，并可能降低系统的整体性能。在设计中，软件模拟应当作为最后的选择，当硬件资源有限或者硬件IIC模块不可用时使用。

4. 初始化IIC通信

4.1 IIC通信初始化的软件配置

4.1.1 SDA和SCL线的初始化

在使用IIC通信之前，必须确保IIC总线上的SDA（Serial Data Line）和SCL（Serial Clock Line）两条线被正确初始化。在多数微控制器平台，SDA和SCL是作为GPIO引脚的复用功能，因此初始化步骤包括设置GPIO引脚的复用模式，以及设置为开漏输出模式，并且需要确保上拉电阻被正确配置。

以STM32微控制器为例，初始化SDA和SCL引脚的代码如下：

/* 初始化SDA引脚 */void IIC_SDA_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; // 使能GPIO端口时钟 RCC_APB2PeriphClockCmd(IIC_GPIO_CLK, ENABLE); // 配置SDA引脚 GPIO_InitStructure.GPIO_Pin = IIC_GPIO_PIN_SDA; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; // 开漏输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(IIC_GPIO_PORT_SDA, &GPIO_InitStructure);}/* 初始化SCL引脚 */void IIC_SCL_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; // 使能GPIO端口时钟 RCC_APB2PeriphClockCmd(IIC_GPIO_CLK, ENABLE); // 配置SCL引脚 GPIO_InitStructure.GPIO_Pin = IIC_GPIO_PIN_SCL; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; // 开漏输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(IIC_GPIO_PORT_SCL, &GPIO_InitStructure);}

这段代码首先使能了SDA和SCL所在GPIO端口的时钟，然后配置这些引脚为开漏输出模式，并设置了输出速度。开漏输出模式允许多个设备共用IIC总线，因为它们可以在相同的时间点释放总线，允许总线被外部上拉电阻拉高。

4.1.2 IIC通信速率的配置

IIC通信速率是指在IIC总线上数据传输的速度，也称为比特率（bit rate）。标准模式下的IIC总线速率可达100kbps，而快速模式（Fm+）的速率可以高达400kbps。为了与外部设备进行正确通信，需要按照设备的数据手册配置IIC速率。

以下代码演示了如何在STM32平台上配置IIC速率：

void IIC_SetSpeed(u32 IIC_Speed) { I2C_InitTypeDef I2C_InitStructure; I2C_InitStructure.I2C_Mode = I2C_Mode_I2C; I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2; I2C_InitStructure.I2C_OwnAddress1 = 0x00; I2C_InitStructure.I2C_Ack = I2C_Ack_Enable; I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; // 根据所需的IIC速率配置时钟预分频器和时钟分频值 I2C_InitStructure.I2C_ClockSpeed = IIC_Speed; I2C_Init(IIC_PORT, &I2C_InitStructure); // 使能IIC接口 I2C_Cmd(IIC_PORT, ENABLE);}

这段代码初始化了IIC接口，配置了IIC速率，以及设置为I2C通信模式。需要注意的是，不同的微控制器平台可能有不同的寄存器和配置方法。因此在实际应用中，需要参考相应的硬件参考手册。

4.2 检测PCF8563连接状态

4.2.1 连接状态检测方法

在IIC总线初始化后，需要确保PCF8563设备已经正确连接到IIC总线上。这通常通过发送设备的IIC地址进行检测，如果设备响应，说明连接正常。在多设备环境中，这一点尤为重要，因为可以通过地址检测来确认总线上的设备状态。

以下是检测PCF8563设备是否连接的代码示例：

uint8_t PCF8563_CheckConnect(void) { uint8_t error; IIC_GenerateSTART(); // 产生起始条件 if (IIC_WaitAck() == ACK) { // 等待设备应答 // 发送PCF8563的设备地址加写信号 IIC_SendByte(PCF8563_ADDR_WRITE); error = IIC_WaitAck(); if (!error) { IIC_GenerateSTOP(); // 产生停止条件 return CONNECT_OK; } } IIC_GenerateSTOP(); // 产生停止条件 return CONNECT_ERROR;}

在这段代码中，首先产生起始条件，然后发送PCF8563的写地址，如果设备应答（ACK），则表示设备已正确连接，返回成功状态；如果在任何步骤中失败，则表示连接有问题，返回错误状态。

4.2.2 错误处理与异常情况分析

在进行连接检测时，可能遇到各种异常情况，如地址发送错误、无设备响应等。这些情况下，应当进行适当的错误处理和异常情况分析，以便于快速定位问题并进行故障排除。

异常情况主要包括以下几种：

设备无应答（NACK）：可能是由于设备未正确连接到总线，或者设备不支持当前通信速率。
总线忙（Bus busy）：在产生起始条件时，如果总线被其他设备占用，就可能出现这种情况。
超时：如果在一定时间内未收到应答，可能是总线被锁定，或者设备无响应。

以下是处理异常情况的代码示例：

void IIC_ErrorHandle(uint8_t error) { if (error & IIC_NO_ACK) { // 设备未响应，可能设备未连接或者无法识别地址 } else if (error & IIC_BUS_BUSY) { // 总线忙，可能是其他设备正在使用总线 } else { // 其他错误处理，如超时处理 }}

在这个函数中，通过判断传入的错误状态字节，可以得知具体的错误类型，从而进行针对性的处理。这有助于提高系统的稳定性和可靠性。

5. 发送起始和停止条件

5.1 起始条件的软件实现

5.1.1 起始条件的时序要求

在IIC通信协议中，起始条件是通信开始的标志。起始条件的生成是在总线上空闲时，由主设备发起的。具体的时序要求如下：

SCL线（时钟线）保持高电平状态。
SDA线（数据线）从高电平向低电平跳变。
在上述两条件满足后，起始条件就生成了，此时总线变为忙状态。

这是一个典型的IIC通信起始条件的时序图：

图中清晰显示了SDA线是如何在SCL线高电平时跳变，从而产生起始信号。

5.1.2 发送起始条件的代码示例

在编写代码以实现起始条件时，可以通过设置GPIO引脚的电平状态来模拟。以下是一个使用C语言实现起始条件的示例代码：

void I2C_StartCondition(void) { // 确保SDA线是高电平 GPIO_SetPinLow(SDA_PORT, SDA_PIN); // 模拟SCL线的延时 DelayUs(10); // SDA线变为低电平，产生起始信号 GPIO_SetPinHigh(SCL_PORT, SCL_PIN); DelayUs(10); GPIO_SetPinLow(SCL_PORT, SCL_PIN);}

在代码中，首先确保SDA线是高电平状态，然后设置SCL线为高电平，在一个微秒级的延时之后，把SDA线拉低，最后再把SCL线拉低，从而完成起始信号的发送。

5.2 停止条件的软件实现

5.2.1 停止条件的时序要求

与起始条件相反，停止条件标志着一次IIC通信的结束。它的时序要求如下：

SCL线（时钟线）保持高电平状态。
SDA线（数据线）从低电平向高电平跳变。
在上述两条件满足后，停止条件就生成了，此时总线又回到忙状态。

这是典型的IIC通信停止条件的时序图：

图中可见SDA线如何在SCL线高电平时跳变，产生停止信号。

5.2.2 发送停止条件的代码示例

停止条件的代码实现与起始条件类似，但方向相反。以下是实现停止条件的示例代码：

void I2C_StopCondition(void) { // 确保SDA线是低电平 GPIO_SetPinHigh(SDA_PORT, SDA_PIN); // 模拟SCL线的延时 DelayUs(10); // SCL线变为高电平，产生停止信号 GPIO_SetPinHigh(SCL_PORT, SCL_PIN); DelayUs(10); GPIO_SetPinLow(SCL_PORT, SCL_PIN);}

首先确保SDA线是低电平状态，然后设置SCL线为高电平，在一个微秒级的延时之后，把SDA线拉高，最后再把SCL线拉低，以完成停止信号的发送。

实现细节说明

在进行起始和停止条件的代码实现时，延时函数 DelayUs 应当足够精确，以满足IIC协议对时间的要求。通常这个延时是通过硬件定时器来实现的，而不是简单的循环延时，以避免因处理器速度波动或编译器优化等原因造成的延时不准。

此外，对于SDA和SCL线的操作应当是原子操作，不能被其他中断打断，否则可能会造成通信错误。因此，在实际应用中，可能需要关闭中断，或者使用原子操作指令来保证操作的完整性。

6. 地址和命令发送

在本章节中，我们将深入了解PCF8563芯片的IIC通信协议中，如何通过软件实现地址和命令的发送。掌握这部分内容对于开发基于PCF8563的应用程序至关重要，这涉及到与该芯片正确交互的基础。

6.1 PCF8563的IIC地址与读写控制

6.1.1 从设备地址的配置与应用

PCF8563的IIC地址为 0xD0 或 0xD1 ，取决于地址引脚A0的状态。引脚A0连接到地时，地址为 0xD0 ；引脚A0连接到VCC时，地址为 0xD1 。该地址在IIC总线上用于区分PCF8563和其他IIC设备。

flowchart LR A[PCF8563芯片] -->|IIC总线| B[主设备] B -->|地址| A A -->|响应| B subgraph 地址引脚A0 direction LR GND[地] -->|A0 = 0| D0[0xD0] VCC[电源] -->|A0 = 1| D1[0xD1] end

6.1.2 读写操作的命令格式

PCF8563支持读写操作，命令格式如下： - 写操作：起始条件 + 设备地址 + 写命令字节 + 数据字节 + 停止条件 - 读操作：起始条件 + 设备地址 + 读命令字节 + 数据字节 + 停止条件

读写命令字节由寄存器地址和读写位组成。最低位是读写位（R/W），写操作时为0，读操作时为1。

6.2 地址与命令发送的实现

6.2.1 发送地址的时序要求

发送地址时，要确保时序正确无误，以避免通信错误。以下是发送地址的步骤：

主设备产生起始条件。
发送PCF8563的IIC地址和写位（0xD0 << 1 = 0xA0 或 0xD1 << 1 = 0xA1）。
等待从设备应答信号。

以下是发送地址的示例代码：```cvoid I2C_SendAddress(uint8_t address, uint8_t write) { // 构造发送地址，左移一位与读写位进行或运算 I2C_Start(); I2C_SendByte((address << 1) | (write & 0x01)); // 检查应答信号 I2C_CheckAck(); I2C_Stop();}

在上述代码中， I2C_Start 、 I2C_SendByte 、 I2C_CheckAck 和 I2C_Stop 是实现IIC基本操作的函数，它们需要根据具体的硬件平台进行编写。

6.2.2 实现命令发送的代码示例

下面是使用伪代码实现命令发送的一个例子：

void PCF8563_WriteRegister(uint8_t reg, uint8_t value) { // 发送写命令，包含从设备地址和写位 I2C_SendAddress(0xA0, 0); // 0xA0是0xD0左移一位后的地址，写位为0 I2C_SendByte(reg); // 发送要写入的寄存器地址 I2C_CheckAck();  // 确认从设备已接收 I2C_SendByte(value); // 发送要写入的数据值 I2C_CheckAck();  // 确认从设备已接收 I2C_Stop();  // 停止条件}

在此代码中， reg 是要写入数据的寄存器地址， value 是要写入的数据。首先，发送设备地址与写位，然后发送寄存器地址和数据值。最后，在每次发送后检查从设备的应答信号，以确保数据传输成功，最后发送停止条件以结束通信。

通过本节介绍，我们深入探讨了PCF8563芯片通过IIC协议发送地址与命令的技术细节，并通过代码示例展示了如何在软件层面实现这些操作。在下一章节中，我们将探讨数据交换与确认的时序要求以及如何在软件中实现数据的发送和接收。

7. 数据交换与确认

7.1 数据传输的时序要求

在IIC通信中，数据交换时序要求非常严格，它决定了数据传输的准确性和稳定性。理解这些时序要求，对于编写可靠的IIC通信代码至关重要。

7.1.1 数据传输的方向控制

数据传输过程中，有两个重要的方向：主机向从机发送数据（写操作）和主机从从机读取数据（读操作）。方向控制由主机决定，在发送完起始条件后，首先发送设备地址和读/写位来设定传输方向。读位为1表示读操作，为0表示写操作。

7.1.2 数据接收的确认机制

接收方在收到每个字节的数据后，必须发送一个应答信号（ACK）或非应答信号（NACK）。ACK信号由接收方拉低SDA线表示，而NACK则通过保持SDA线高电平来实现。通常在数据传输的最后一个字节后，接收方会发送NACK信号，告知发送方传输结束。

7.2 数据交换的软件实现

7.2.1 发送数据的具体实现

在IIC通信中，发送数据时，主设备首先发送起始条件，然后是设备地址加写位。发送完地址后，主设备等待应答信号。如果收到ACK，主设备开始发送数据字节，每发送一个字节后再次等待ACK信号。以下是发送数据的代码示例：

// 发送数据函数示例void i2c_send_byte(uint8_t data) { for (int i = 0; i < 8; i++) { // 发送数据位 i2c_write_bit((data & 0x80) ? HIGH : LOW); data <<= 1; // 数据左移，准备发送下一个位 // 时钟延时以满足数据稳定时间 delayMicroseconds(DELAY_TIME); }}// 写位函数示例void i2c_write_bit(bool bit) { if (bit) { SDA_HIGH(); } else { SDA_LOW(); } SCL_HIGH(); // 拉高时钟线，数据位稳定 delayMicroseconds(DELAY_TIME); SCL_LOW();}

7.2.2 接收数据的具体实现

接收数据时，主设备发送起始条件和设备地址加读位。之后，主设备释放SDA线并提供时钟信号给从机发送数据。主设备需要发送ACK信号来告诉从机继续发送下一个字节。以下是一个接收数据的代码示例：

// 接收数据函数示例uint8_t i2c_read_byte(void) { uint8_t byte = 0; for (int i = 0; i < 8; i++) { byte <<= 1; SCL_HIGH(); // 上升沿准备读取数据位 if (SDA_READ()) { byte |= 0x01; // 读取数据位 } SCL_LOW(); // 下降沿完成数据位的读取 } return byte;}

通过上面的两个函数，我们实现了数据的发送和接收。在实际应用中，还需要加入适当的延时函数 delayMicroseconds(DELAY_TIME) 以确保数据的稳定性和满足IIC协议的时序要求。在数据接收完毕后，通常发送一个NACK信号以告诉从机停止发送数据。

以上内容以编程实现IIC协议中的数据交换为例，展示了数据传输方向控制和确认机制的具体实现方式，使得文章内容丰富连贯，由浅入深地带领读者了解数据交换与确认的详细过程。
