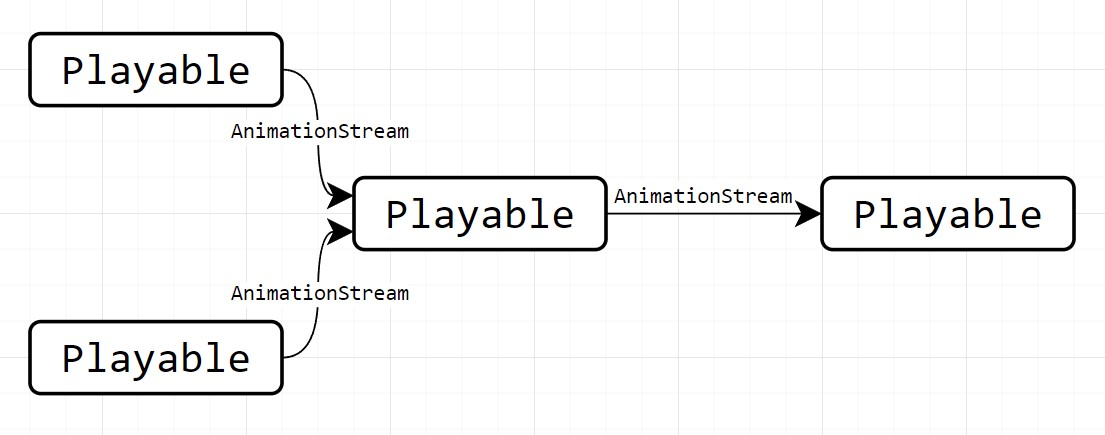

允许的结构：

不允许的结构（三个节点首尾相接）（出现死循环，如果使用graph visulizer，unity会奔溃）

一些特殊的属性/方法

• GetScriptInstance()，指明playable生命周期的回调方法
• GetClip()/SetClip，一些包含Clip内容的Playable如 AnimationClipPlayable、AudioClipPlayable、AnimatorControllerPlayable、MaterialEffectPlayable、CameraPlayable、VideoPlayable 拥有存取此Playable绑定的可播放片段的方法。这些方法名不固定，根据Playable类型，也可以叫 Get/SetMaterial()、GetAnimatorController、Get/SetCamera()、GetAnimationClip()等。

运行属性/方法

• Play state：Puase/Playing，标识此节点运行状态
• Speed：playable的播放速度
• Play()：运行playable
• Pause()：停止自身playable运行
• IsDone：标识此节点运行完毕
• Destroy()：利用所属graph销毁自身Playable
• TraversalMode：Mix/Passthrough，表示遍历节点input的方式，Mix就是将各输入进行加权；passthrough就是匹配input与output，第几个output来请求数据，就从第几个input获取数据。Passthrough目前只用于TimelinePlayable，使之成为graph的统一入口。

⭐Traversal mode 验证

对Traversal mode这个参数的理解非常重要，不明白它的话，你会误以为每个PlayableOutput都会接收所有叶子节点的数据。

我们来创建个graph案例：

[Tooltip(\"false则mode是passthrough，true则mode是mix\")] public bool changeTraversalMode = false; [Tooltip(\"false则PlayableOutput的source为playable1，true则为playable2\")] public bool changeSourcePlayable = false;//newInput system绑定空格键触发public void BackspaceDown(InputAction.CallbackContext ctx) { if (ctx.performed) {  ValidateTraversalMode2(changeTraversalMode,changeSourcePlayable); }}private void ValidateTraversalMode2(bool _changeTraversalMode,bool _changeSourcePlayable) { DestoryGraph(graph); graph = PlayableGraph.Create(); var playable1 = Playable.Create(graph,1); var playable2 = Playable.Create(graph,2); var playable3 = Playable.Create(graph); playable3.SetTraversalMode(!_changeTraversalMode?PlayableTraversalMode.Passthrough:PlayableTraversalMode.Mix); var playable4 = Playable.Create(graph,4); var playable5 = Playable.Create(graph,5); playable3.SetInputCount(10); playable3.SetOutputCount(10); graph.Connect(playable3, 0, playable1, 0); graph.Connect(playable3, 1, playable2, 0); graph.Connect(playable4, 0, playable3, 0); graph.Connect(playable5, 0, playable3, 1); ScriptPlayableOutput output = ScriptPlayableOutput.Create(graph, \"customOutput\"); output.SetSourcePlayable(!_changeSourcePlayable?playable1:playable2,100); graph.Play(); }

当前中间Playable的 traversalMode是passthrough，可以看到只有port 0 这条线有数据传输。

mode为passthrough数据流向

改变PlayableOutput连在port 1 这端，数据又只接受input 1 这个port输入了。

mode为passthrough的数据流向（改变sourcePlayable）

而当 MODE 设为 MIX ，input 0 和 input 1 都接收数据。

MODE=MIX的数据流向

通过这个例子，能大概理解 TraversalMode 遍历模式到底是什么意思。

不过要注意，按照Passthrough源码注释的本意：

应该是sourceOutputPort的PlayableOutput跟对应input位置的节点进行直通，但实测sourceOutputPort没起作用，实际上是由PlayableOutput在graph中的顺序决定，也就是下图中PlayableOutput前面的#0 #1 #2 标号（其实就是PlayableOutput数组的index）。

passthrough mode下input port匹配的其实是PlayableOutput数组标号

测试代码你可以发现SetSourcePlayable的port你设50设100都不影响。

void ValidateTraversalMode() { DestoryGraph(graph); graph = PlayableGraph.Create(\"TraversalModeGraph\"); ScriptPlayableOutput output = ScriptPlayableOutput.Create(graph, \"customOutput\"); ScriptPlayableOutput output2 = ScriptPlayableOutput.Create(graph, \"customOutput2\"); ScriptPlayableOutput output3 = ScriptPlayableOutput.Create(graph, \"customOutput3\"); var playable = ScriptPlayable<CustomClipBehaviour>.Create(graph); var playable2 = ScriptPlayable<CustomClipBehaviour>.Create(graph); var playable3 = ScriptPlayable<CustomClipBehaviour>.Create(graph); var playable4 = ScriptPlayable<CustomClipBehaviour>.Create(graph); var playable5 = ScriptPlayable<CustomClipBehaviour>.Create(graph); var mixer = ScriptPlayable<CustomMixerBehaviour>.Create(graph); mixer.SetTraversalMode(PlayableTraversalMode.Passthrough);//默认mode为mix，这里改为passthrough  mixer.SetInputCount(10);// 很重要，否则连接报错：Connecting invalid input  mixer.ConnectInput(4,playable,0,1); mixer.ConnectInput(6,playable2,0,1); mixer.ConnectInput(2,playable3,0,1); mixer.ConnectInput(8,playable4,0,1); mixer.ConnectInput(1,playable5,0,1); output.SetSourcePlayable(mixer,30);// 这个SetSourcePlayable的port根本没用，完全根据PlayableOutput顺序获取的  output2.SetSourcePlayable(mixer,50); output3.SetSourcePlayable(mixer,100); graph.Play(); }

但从Animation计算权重的过程也能看出，SourceOutputPort本意就是playable的output port。但实测中Playableout获取数据时并没有使用这个参数，更没有校验，你设多少都可以（只校验了不能重复绑定，但没校验port是否存在）。

如果是bug的话，官方可能需要做下面两个步骤进行修复：

• 每connect一个节点到TimelinePlayable，TimelinePlayable的outputCount加一（这样直通才有意义）
• 对每个Playableout从根节点TimelinePlayable开始遍历时，严格按照TimelinePlayable.getInput(PlayableOutput.GetSourceOutputport())获取绑定的Playable，而不是用PlaybleGraph中类似PlayableOytput[]数组的index来get input playable。（注：Timeline生成的graph中PlayableOutput.GetSourcePlayable()得到的就是TimelinePlayable）

Playble UML类图

PlayableAsset创建的playable有两种，一种是不带生命周期管理的Playable，另一种是带生命周期管理的（实现IPlayableBehaviour接口）。第二种其实就是Timeline模块中基于ScriptPlayable实现的一种官方自定义playable。

基础Playable 的 UML 类图

注意这些Playable都是Struct，没有像class一样的继承能力，但这些子Playable都重写了隐/显式操作符，所以功能上等价于存在继承关系。比如下面AudioClipPlayable例子：

public static implicit operator Playable(AudioClipPlayable playable) { return new Playable(playable.GetHandle()); } public static explicit operator AudioClipPlayable(Playable playable) { return new AudioClipPlayable(playable.GetHandle()); }// 自动转换AudioClipPlayable audioClipPlayable = ...;Playable playable = audioClipPlayable;// 需要显式转换Playable playable = ...;AudioClipPlayable audioClipPlayable = (AudioClipPlayable)playable;

• 这些Playable都拥有Create方法，供TrackAsset执行CompileClips方法或CompileTrackPlayable方法期间调用。
• Playable按功能大概分成两类：
  • 一类如上面蓝色（AnimationClipPlayable等）和绿色（ScriptPlayable）的Playable，在graph中常作为叶子节点的，其内部是含有类似clip的属性，能getClip、setClip（有的没暴露set，只能在create时传入）。
  • 一类是上面黄底色的Playable，在graph中作为中间节点，可能包含多个输入，所以命名一般叫MixerPlayable、LayerPlayable，对多个输入的权重或其他数据进行处理。
• 上面结构图并没有列出所有Playable，详细的可以查看IPlayable的所有实现。
• ScriptPlayable比较特殊，能够接收PlayableBehaviour来控制Playable的生命周期，这样形成的就是自定义Playable（Timeline里的很多Playable本质上就是这种官方自定义Playable）。

下面就详细介绍这些所谓的“官方自定义Playable”。

PlayableBehaviour 的 UML 类图

继承PlayableBehaviour的类分为几种：

• TimelinePlayable：作为graph中所有其他playable的根父节点，控制所有clip的激活与否。
• Audio的两个名字比较特别，叫AudioMixerProperties和AudioClipProperties，AudioClipProperties甚至连一个回调都没有，这就涉及到PlayableBehaviour的第二种作用：传递PlayableAsset/TrackAsset参数给运行时的各生命周期。这种参数传递有两种用法，后面会介绍。
• Activation有关的 ActivationControlPlayable 和 ActivationMixerPlayable 。
  比较好玩的是 ActivationControlPlayable 只用在 ControlTrack ，而 ActivationMixerPlayable 只用在 ActivationTrack 。
• ControlTrack 的三个playable：
  • 控制粒子的ParticleControlPlayable
  • 控制prefab的PrefabControlPlayable
  • 控制PlayableDirector（也就是控制子Timeline）的DirectorControlPlayable。

⭐Behaviour 与 PlayableAsset的数据交互

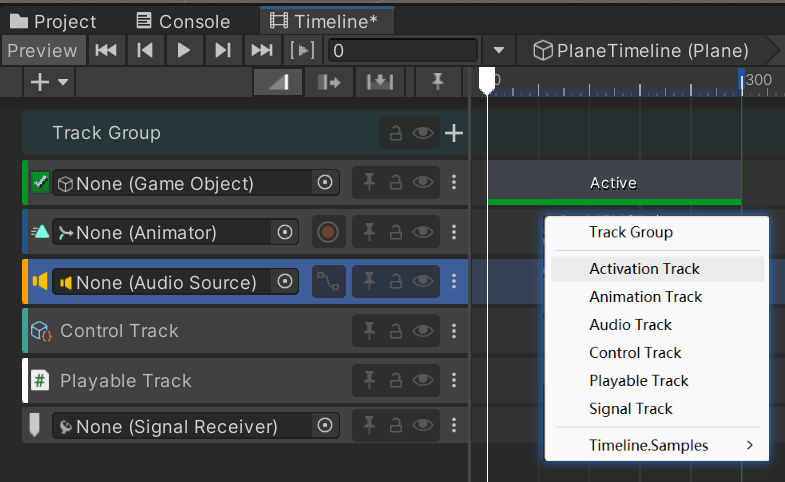

我们在自定义Track 自定义PlayableAsset时，可能有这么个需求，Track或PlayableAsset自身需要拥有特殊属性，而且能在后面的生命周期中获取这个特殊属性。

比如我的技能系统用的SkillPlayableAsset，有个参数标注这个clip用于技能的哪个阶段，就需要SkiIlPhase这么一个参数，后面behaviour回调触发时就能根据这个参数针对性做处理。

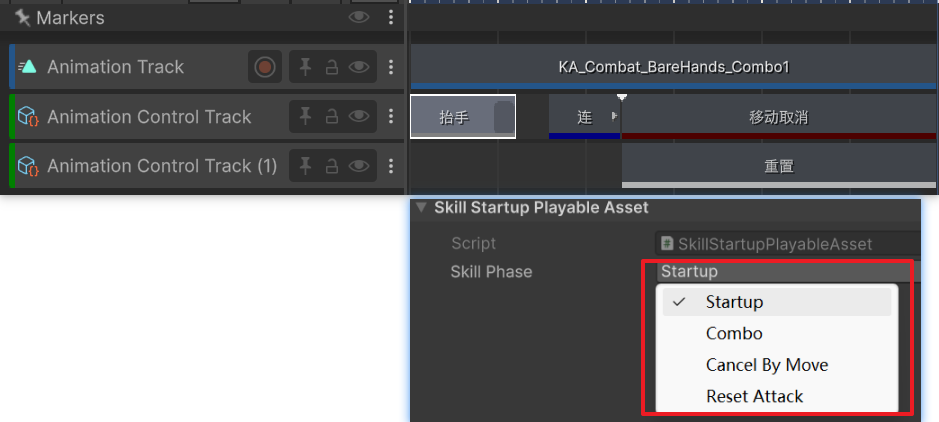

Track或PlayableAsset自身需要拥有特殊属性的场景

这就是behaviour 与 playableAsset的数据交互问题。

如果你是官方设定的基础Playable，你可以在Playable上设置这么个特殊属性，create的时候都塞进去，生命周期回调时也能正常获取。但你自定义track，用的都是ScriptPlayable，没有额外参数，怎么办？那就是用PlayableBehaviour传参！

传参有两种方式，这同时也涉及到ScriptPlayable createPlayable的两种方式。

// T : class, IPlayableBehaviour, new()public static ScriptPlayable<T> Create(PlayableGraph graph, int inputCount = 0) { return new ScriptPlayable<T>(ScriptPlayable<T>.CreateHandle(graph, default (T), inputCount)); } public static ScriptPlayable<T> Create(PlayableGraph graph, T template, int inputCount = 0) { return new ScriptPlayable<T>(ScriptPlayable<T>.CreateHandle(graph, template, inputCount)); }

带 new T() 的 ScriptPlayable 创建

如上ScriptPlayable 创建Playable时，可以带T template 参数，T就是实现了IPlayableBehaviour且有无参构造函数的类。

这样自定track或playableAsset在创建playable时就可以将含有特殊属性的T传进来，behaviour回调时就能获取到你设的特殊属性。

// 存在 XXPlayableBehaviour，内含param1、param2两个参数public class XXPlayableAsset : PlayableAsset{public XXPlayableBehaviour template = new XXPlayableBehaviour();public override Playable CreatePlayable (PlayableGraph graph, GameObject owner){ var playable = ScriptPlayable<XXPlayableBehaviour>.Create(graph,template); return playable;}}XXPlayableAsset Inspector面板展示：template- param1- param2

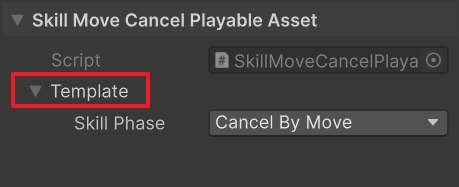

这样你在XXPlayableAsset Inspector就能展示XXPlayableBehaviour的两个参数，param1和param2，但不够好看，外面会套一层参数名，像下面这样：

解决方法有两个，一种是类似AudioTrack的处理方法，写个AudioTrackInspector手动提取出各个参数。另一个参考官方案例的自定义Attribute：NoFoldOut。

// Custom property drawer that draws all child properties inline[CustomPropertyDrawer(typeof(NoFoldOutAttribute))]public class NoFoldOutPropertyDrawer : PropertyDrawer{ public override float GetPropertyHeight(SerializedProperty property, GUIContent label) { if (!property.hasChildren) return base.GetPropertyHeight(property, label); property.isExpanded = true; return EditorGUI.GetPropertyHeight(property, label, true) -  EditorGUI.GetPropertyHeight(property, label, false); } public override void OnGUI(Rect position, SerializedProperty property, GUIContent label) { if (!property.hasChildren) EditorGUI.PropertyField(position, property, label); else { SerializedProperty iter = property.Copy(); var nextSibling = property.Copy(); nextSibling.Next(false); property.Next(true); do { // We need to check against nextSibling to properly stop // otherwise we will draw properties that are not child of this // foldout. if (SerializedProperty.EqualContents(property, nextSibling))  break; float height = EditorGUI.GetPropertyHeight(property, property.hasVisibleChildren); position.height = height; EditorGUI.PropertyField(position, property, property.hasVisibleChildren); position.y = position.y + height; } while (property.NextVisible(false)); } }}

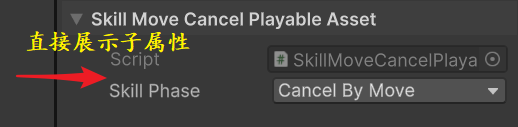

这样使用时给参数加[NoFoldOut]特性就能直接展示子属性了。

// 存在 XXPlayableBehaviour，内含param1、param2两个参数public class XXPlayableAsset : PlayableAsset{[NoFoldOut]public XXPlayableBehaviour template = new XXPlayableBehaviour();public override Playable CreatePlayable (PlayableGraph graph, GameObject owner){ var playable = ScriptPlayable<XXPlayableBehaviour>.Create(graph,template); return playable;}}

使用 default (T) 的 ScriptPlayable 创建

如果你使用 default (T) 创建，意味着你的这些特殊属性都变成默认值。

不过你也可以手动操作改变，如下代码所示，create完ScriptPlayable后，再手动赋值。

// 存在 XXPlayableBehaviour，内含param1、param2两个参数public class XXPlayableAsset : PlayableAsset{public override Playable CreatePlayable (PlayableGraph graph, GameObject owner){ var playable = ScriptPlayable<XXPlayableBehaviour>.Create(graph); var xxPlayableBehaviour = playable.GetBehaviour(); xxPlayableBehaviour.param1 = value1; xxPlayableBehaviour.param2 = value2; return playable;}}

不过这种在Asset还要再申明一遍param，冗杂，所以推荐用第一种。

ExposedReference用法

因为Asset不能引用scene场景中的对象，但如果你非要引用也不是不可以，Timeline提供了ExposedReference方法让你能在Behaviour回调中获取场景中的对象。

public class XXPlayableBehaviour : PlayableBehaviour{public ExposedReference<Transform> exposedTransform;public override void OnGraphStart(Playable playable){Transform transform = exposedTransform.Resolve(playable.GetGraph().GetResolver()); Debug.Log(\"exposedTransform.Resolve(playable.GetGraph().GetResolver()):\"+transform.position);Debug.Log(\"gameobject name:\" + transform.gameObject.name);}}public class XXPlayableAsset : PlayableAsset{public XXPlayableBehaviour template = new XXPlayableBehaviour();public override Playable CreatePlayable (PlayableGraph graph, GameObject owner){ var playable = ScriptPlayable<XXPlayableBehaviour>.Create(graph,template); return playable;}}

注意使用时，一定要从点击挂载PlayableDirector的对象对应的timeline窗口操作。

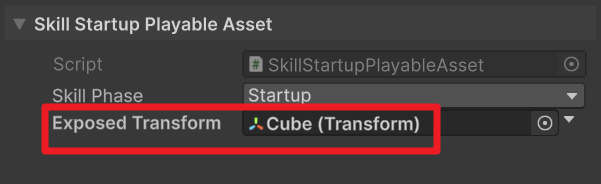

ExposedReference用法

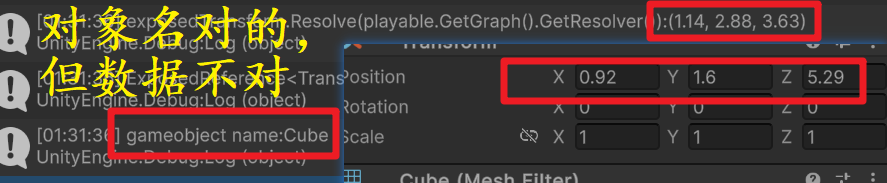

运行时可以正常打印，但发现打印的对象position数据有问题，似乎有(0.22, 1.28, -1.66)的偏差，不清楚原因，暂时还是不要用ExposedReference。

ExposedReference用法有待进一步验证

PlayableOutput 结构与类

PlayableOutput 作为 PlayableGraph 中的数据输出节点，在graph Play 时负责发起 Playable节点的遍历（没连PlayableOutput 对应的Playable不运行），并将Playable节点传递的数据交由对应的target运行。

PlayableOutput 结构

PlayableOutput 的结构相当简单。

• ReferenceObject：对应的TrackAsset
• SourcePlayable：PlayableOutput连接的Playable，使用扩展方法PlayableOutput.SetSourcePlayable(Playable value, int port)连接
• 注意连接的SourcePlayable和port不能都一样，否则报错Cannot set multiple PlayableOutputs to the same source playable and output port
• weight：PlayableOutput也拥有权重，默认为1，可以通过PlayableOutput.SetWeight(float value) 设置。
• target：AnimationPlayableOutput、AudioPlayableOutput、TexturePlayableOutput拥有这个属性，表示Track所绑定的对象，用于后续处理Playable传过来的数据。

UML 类图

相比Playable的类图，PlayableOutput就显得眉清目秀了。

• 跟Playable一样，PlayableOutput也是struct结构体，它的继承也是重载显隐操作符。
• 每种PlayableOutput都有个create方法来创建一个具体的PlayableOutput。
• 除了ScriptPlayableOutput外，都有个target参数用于指明track binding的target对象。

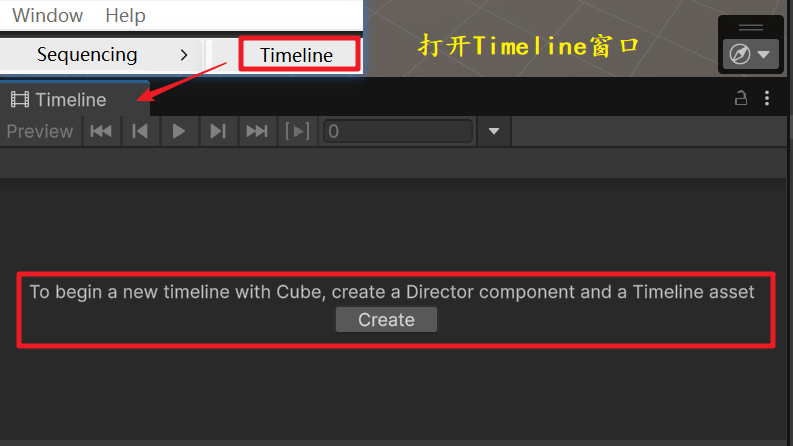

运行时Timeline

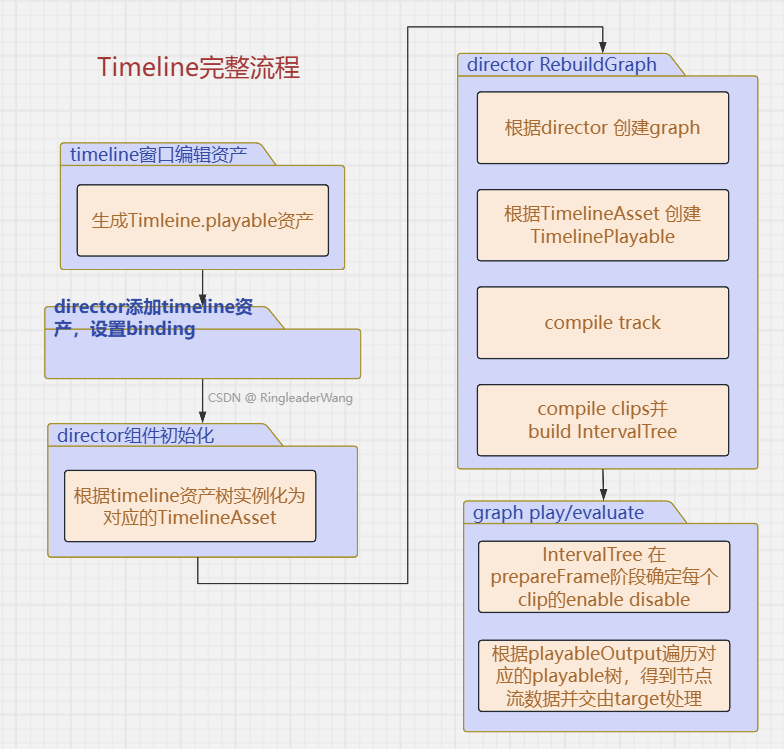

前文介绍了Timeline编辑态流程，至于运行时，则主要包含三个步骤：

• director组件初始化
• graph Build
• graph Play

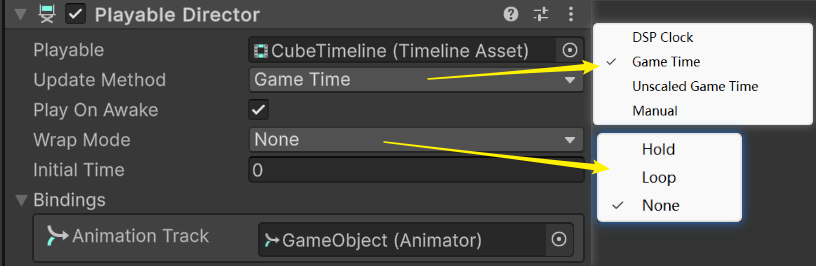

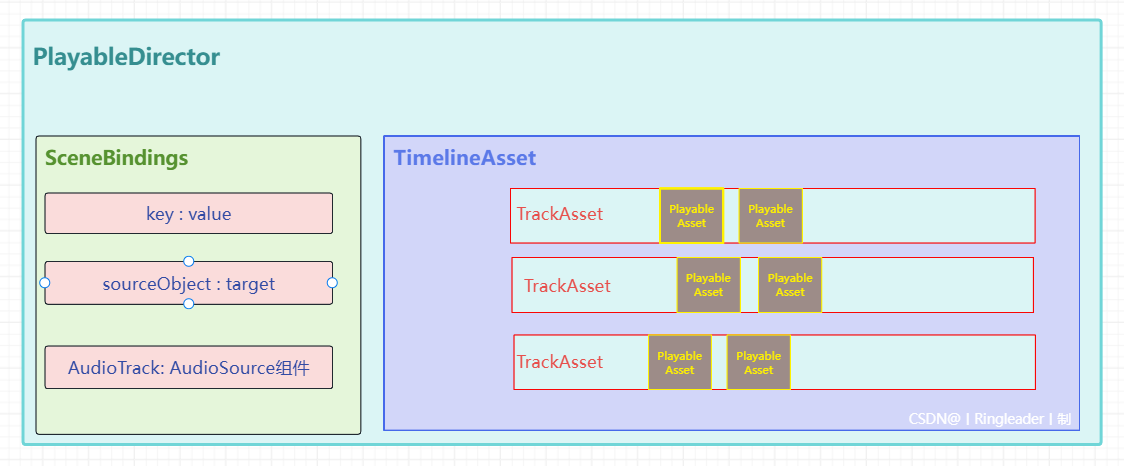

初始化 PlayableDirector

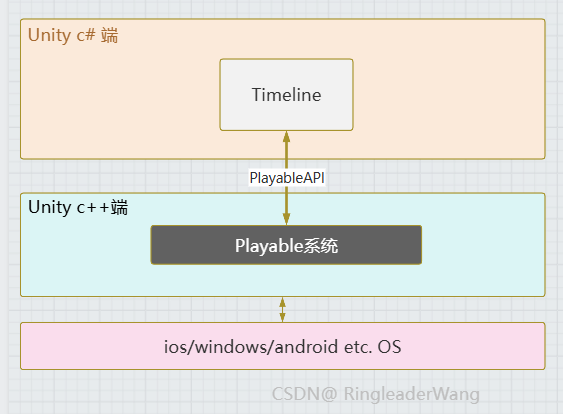

看Timeline源码最难受的就是这，看不到尾就算了，还看不到头，过程全藏在Unity c++端。

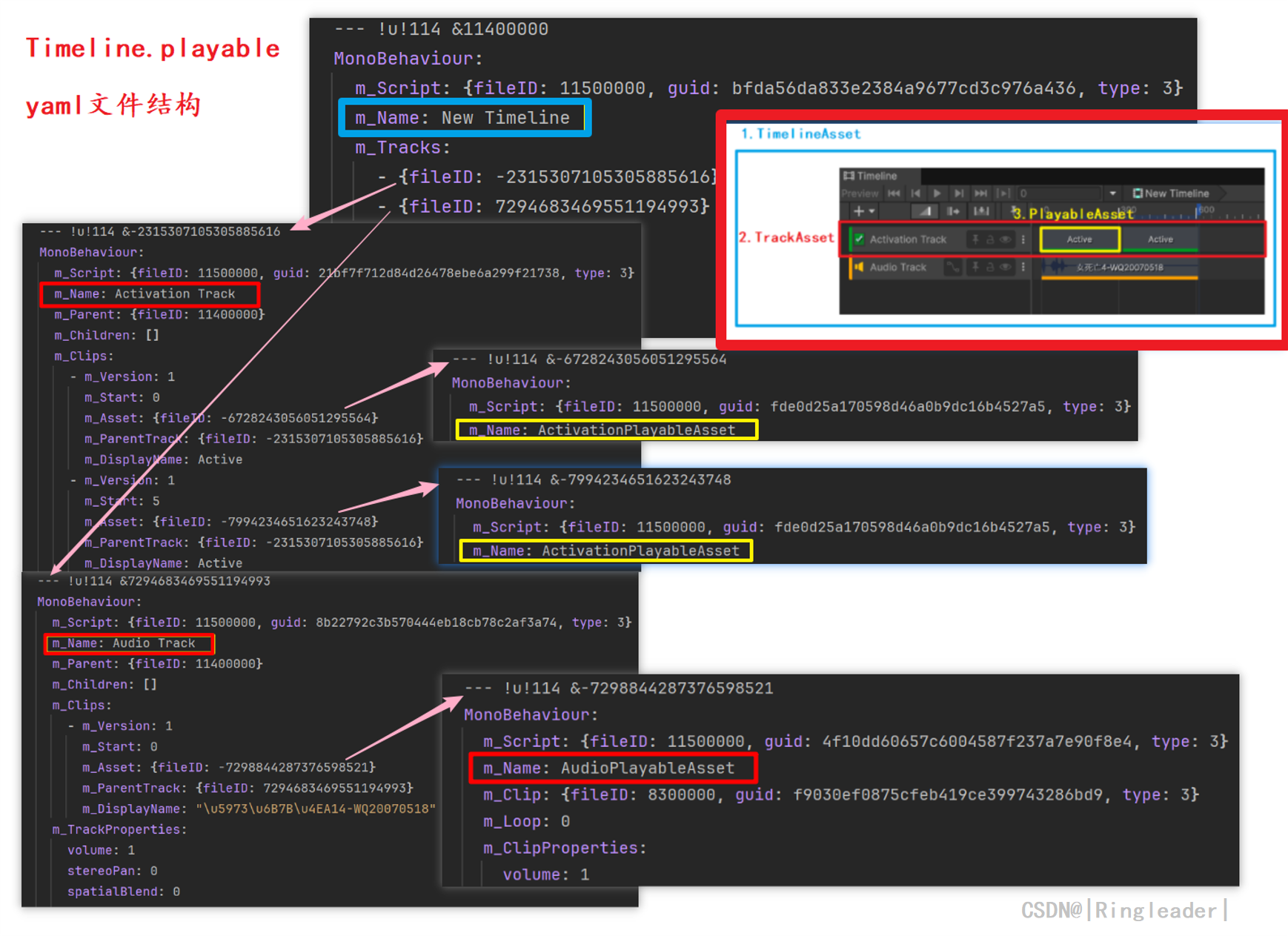

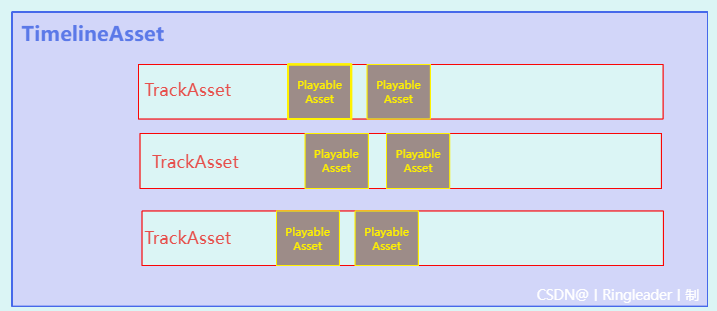

不过好在静态文件已知，create Playable步骤已知，中间无非就是graph的创建，那由谁触发呢？只有PlayableDirector了。

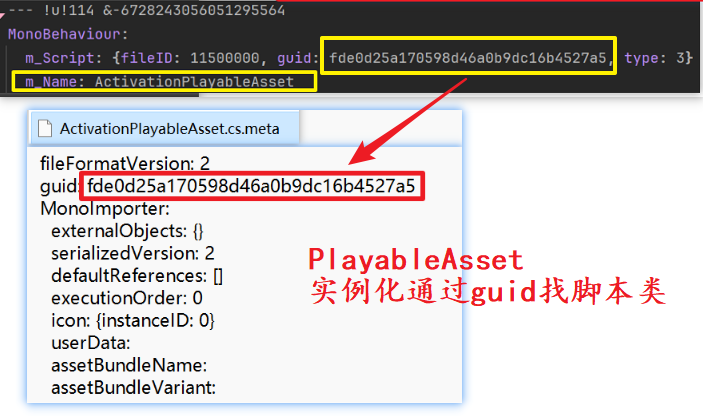

所以隐藏的过程就是 ：PlayableDirector 组件的初始化和 PlaybleAsset 实例化，如果 play on awake 打开，则开始构建 graph，否则等待 director 执行 Play() 或 RebuildGraph() 才开始构建 graph。

再次强调下，PlayableDirector组件awake远早于用户脚本awake，无法在用户脚本awake方法中控制PlayableDirector的play on awake参数。

就是说，如果play on awake 是 false，你在自己脚本改为true，director也不会自动运行。不过可以先让director disable，在用户脚本awake 时 enable这个director，间接实现（那还不如手动Play() ）。

构建 Graph

构建 graph简易过程如下图：

详细过程如下：

1. 根据PlayableDirector 的 TimelineAsset 执行创建Playable动作（c++端触发）
2. 创建TimelinePlayable节点，设置traversalMode为Passthrough

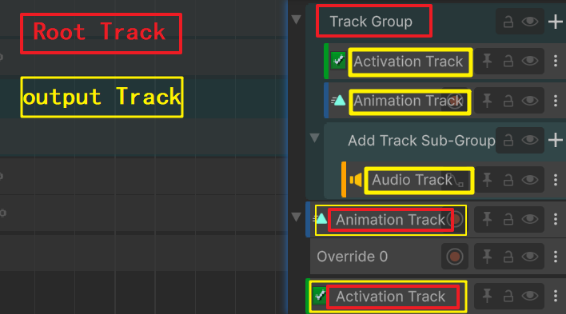

3. 遍历Timeline中的每个OutputTrack，为其创建MixerPlayable节点和Playable节点
   1. 创建MixerPlayable父节点
   2. 遍历TrackAsset的每个TimelineClip，创建对应的ClipPlayable子节点
   3. 利用MixerPlayable、刚创建的ClipPlayable和对应的TimelineClip创建RuntimeClip，然后将RuntimeClip存储到TimelinePlayable的区间树IntervalTree中，同时执行ClipPlayable的Pause()方法（其实就是设置playstate为paused）
   4. 连接ClipPlayable子节点和MixerPlayable父节点，权重设置为0
4. 将上面创建的每个MixerPlayable连接TimelinePlayable，权重为1
5. 紧接着对每个OutputTrack创建对应的playableOutput节点，并SetSourcePlayable为TimelinePlayable，权重设为1，ReferenceObject为这个TrackAsset。
   • 如果是动画track的话，最后会为PlayableOutput注册一个权重处理回调m_EvaluateCallbacks.Add(new AnimationOutputWeightProcessor(animOutput))，构造AnimationOutputWeightProcessor时将AnimationPlayaleOutput的权重设为0（默认是1）。这个Processor会在graph后续运行时触发WeightEvaluate方法处理Animation相关的权重（会重新调整权重）。
   • 注意playableOutput的target不是在此时添加的，这时传入的target都是null，可以通过((AnimationPlayableOutput)graph.GetOutput(0)).GetTarget()验证（值一定是null，假设第一个是动画的output情况下）。

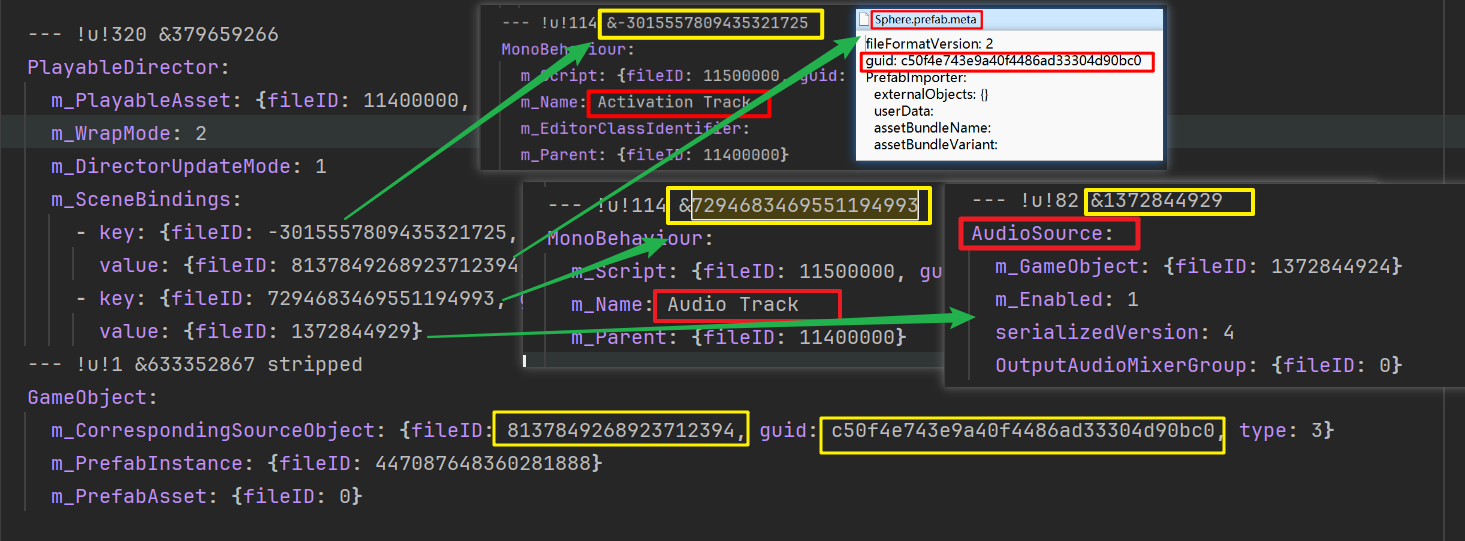

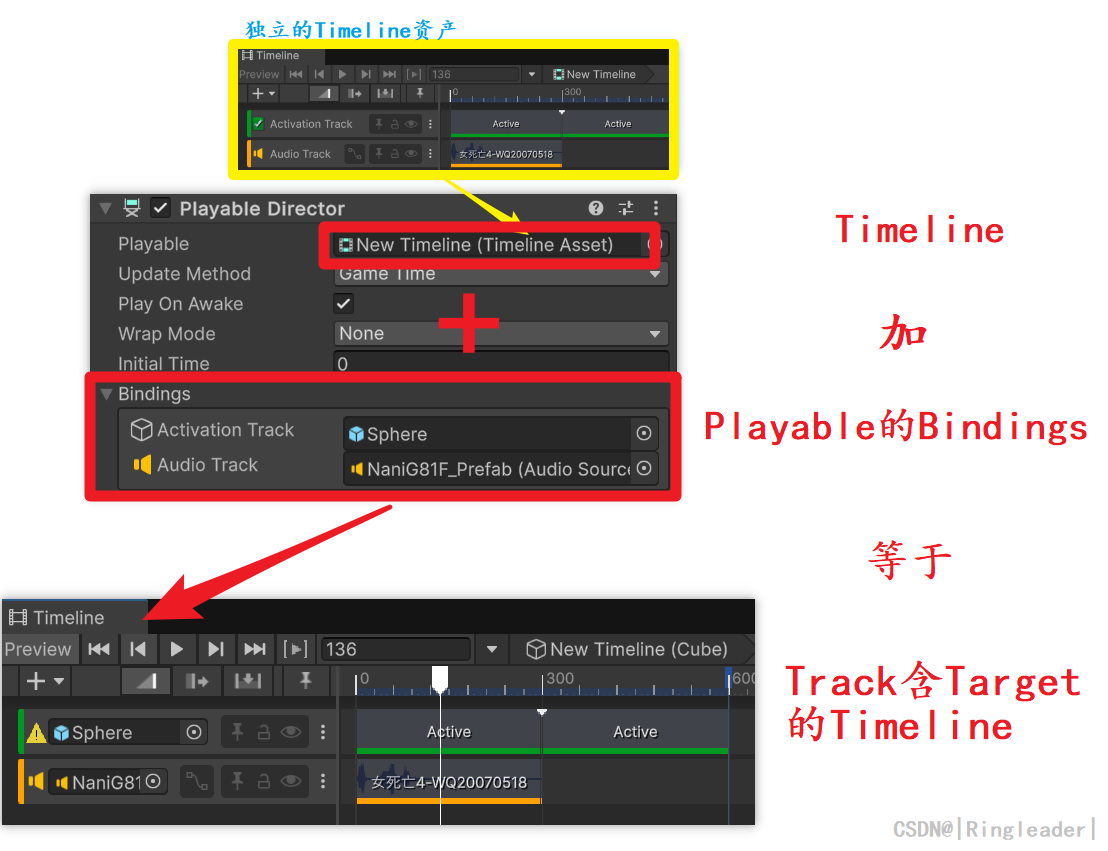

     • 真正设置target的动作可能在构建gragh动作之后，在c++端手动根据binding信息设置（可能是通过共有的ReferenceObject 这个key来确定target的）。
     • 所以play阶段target是有值的（如果编辑时你确实binding了）。
     • 那为什么不在创建时顺便设置target呢？我猜还是静态资产没办法赋scene中对象的原因。这些TrackAsset实际是没法存target对象的。

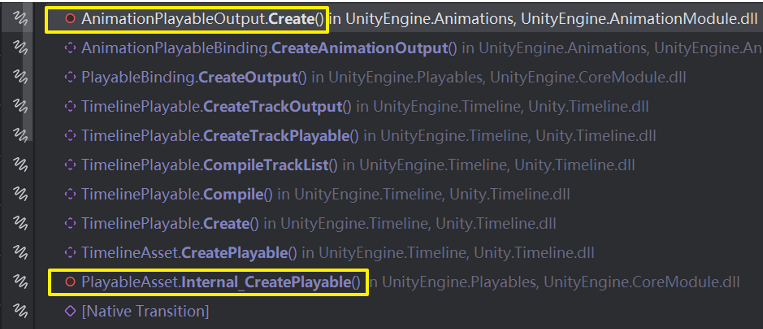

build graph的方法调用链如下（也可以看到一个明显的c++端调用）：

AnimationPlayable的权重处理

Timeline 会利用 AnimationOutputWeightProcessor Evaluate方法处理AnimationMixer 、AnimationLayer和 AnimationPlayableOutput的权重。

大概效果如下，设四个clip初始权重分别为0.26，0.14，0.19，0.13，连到各自Mixer和Layer后，如果输入权重和小于1，会按比例放大为：

• mixer input0 weight ：0.65= 0.26/(0.26+0.14)*1
• mixer input1 weight ：0.35= 0.14/(0.26+0.14)*1
• layer input0 weight ：0.56=(0.26+0.14)/(0.26+0.14+0.19+0.13)*1
• AnimationOutput weight ： 0.72 = 0.26+0.14+0.19+0.13

如果输入权重和≥1，则只对≥1的输入钳值到1，不等比例缩小，且AnimationOutput weight 钳值为1.

比如四个clip初始权重分别为0.6，0.9，0.2，0.3，AnimationOutputWeightProcessor.Evaluate() 执行完后：

• mixer input0 weight ：0.6 （0.6+0.9>1不缩放，且0.6<1 不钳值）
• mixer input1 weight ：0.9（0.6+0.9>1不缩放，且0.9<1 不钳值）
• layer input0 weight ：1 （0.6+0.9+0.2+0.3>1不缩放，且0.6+0.9>1 则钳值到1）
• layer input1 weight ： 0.5 （0.6+0.9+0.2+0.3>1不缩放，且0.2+0.3<1 不钳值）
• AnimationOutput weight：1（0.6+0.9+0.2+0.3>1 钳值到1）

这么处理的目的按源码注释的说法：”对动画轨道上的权重进行后处理，以正确归一化混合器权重，从而避免混合时出现默认姿势，并确保子轨道、图层以及图层图正确混合。Does a post processing of the weights on an animation track to properly normalize the mixer weights so that blending does not bring default poses and subtracks, layers and layer graphs blend correctly ”

测试用例过长，参见：🔗TimelineTestForAnimationWeightInfo.

运行 Graph

graph play或evaluate后主要两个步骤：

1. TimelinePlayable PrepareFrame() 处理clip的激活 与权重
   1. 搜索区间树，处理clip enable与disable（改变对应Playable的playstate）
   2. 根据mixin/mixout curve设置激活的clip所在的mixer input weight权重
   3. 执行AnimationOutputWeightProcessor.Evaluate()处理mixer layer和PlayaleOutput 的权重
2. 后序遍历Playable执行playing态的Playable的ProcessFrame方法。

graph play或evaluate后两个步骤

当然这不是终点，数据经过一个个playable处理后，传递到playableOutput，最终交由target处理。

Playable数据传递与output处理数据

ScriptPlayable数据处理在ProcessFrame中，可以实现Prefab的enable disable，video的播放暂停等功能。

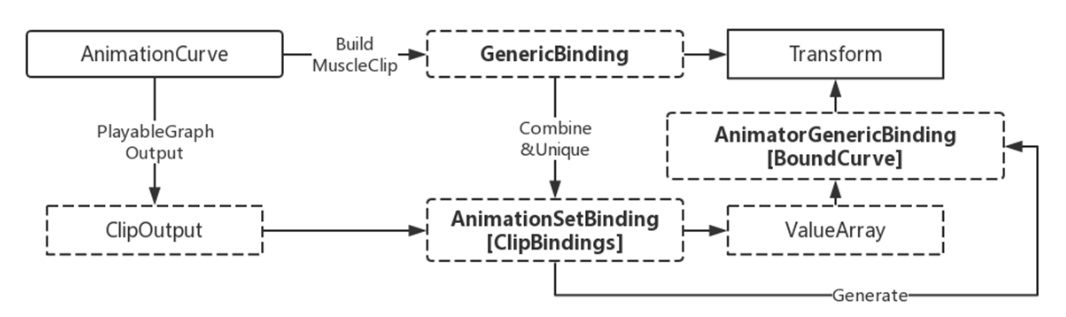

而基础Playable如AnimationClipPlayable，其Animation数据处理是隐藏起来的，实际是通过AnimationStream结构体进行数据交互，你可以 使用 AnimationScriptPlayable 并实现IAnimationJob 的 ProcessAnimation 方法来自定义处理动画数据。

Playable使用细则

至于数据传入AnimatorPlayableOutput后怎么处理更是黑盒了，可以看一下下面这位博主的分析：

死板地介绍Unity动画系统设计

Animator的高级使用估计得等到有IK或者更精细动画需求后，才可能再继续研究了。
目前在SMB+Timeline加持下已能满足大部分需求。

IntervalTree 结构

文章一开时给 Timeline 下的定义就是 “包含很多可播放片段（Playable Clip）的区间树（IntervalTree）”，下面便详细解析下 IntervalTree 的结构。

TimelinePlayable利用IntervalTree来管理RuntimeClip，UML类图如下：

IntervalTree UML类图

• m_Entries：记录所有 RuntimeClip 和其左右边界的List

• m_Nodes：IntervalTree中的节点
  • node first/last： 表示存储在当前节点中的所有Runtimeclip中的首和尾index
  • center：排序前比较重要，表示待排序Runtimeclip左右边界中点，用于后续递归地进行二分排序
  • left/right：左右子节点

Build IntervalTree 逻辑：

private void Rebuild(){m_Nodes.Clear();m_Nodes.Capacity = m_Entries.Capacity;Rebuild(0, m_Entries.Count - 1);}private int Rebuild(int start, int end){IntervalTreeNode intervalTreeNode = new IntervalTreeNode();// minimum size, don\'t subdivideint count = end - start + 1;if (count < kMinNodeSize){intervalTreeNode = new IntervalTreeNode() { center = kCenterUnknown, first = start, last = end, left = kInvalidNode, right = kInvalidNode };m_Nodes.Add(intervalTreeNode);return m_Nodes.Count - 1;}var min = Int64.MaxValue;var max = Int64.MinValue;for (int i = start; i <= end; i++){var o = m_Entries[i];min = Math.Min(min, o.intervalStart);max = Math.Max(max, o.intervalEnd);}var center = (max + min) / 2;intervalTreeNode.center = center;// first pass, put every thing left of center, leftint x = start;int y = end;while (true){while (x <= end && m_Entries[x].intervalEnd < center)x++;while (y >= start && m_Entries[y].intervalEnd >= center)y--;if (x > y)break;var nodeX = m_Entries[x];var nodeY = m_Entries[y];m_Entries[y] = nodeX;m_Entries[x] = nodeY;}intervalTreeNode.first = x;// second pass, put every start passed the center righty = end;while (true){while (x <= end && m_Entries[x].intervalStart <= center)x++;while (y >= start && m_Entries[y].intervalStart > center)y--;if (x > y)break;var nodeX = m_Entries[x];var nodeY = m_Entries[y];m_Entries[y] = nodeX;m_Entries[x] = nodeY;}intervalTreeNode.last = y;// reserve a placem_Nodes.Add(new IntervalTreeNode());int index = m_Nodes.Count - 1;intervalTreeNode.left = kInvalidNode;intervalTreeNode.right = kInvalidNode;if (start < intervalTreeNode.first)intervalTreeNode.left = Rebuild(start, intervalTreeNode.first - 1);if (end > intervalTreeNode.last)intervalTreeNode.right = Rebuild(intervalTreeNode.last + 1, end);m_Nodes[index] = intervalTreeNode;return index;}

构建思路非常简单：

• 排序开始时，遍历所有Runtimeclip，确定最左端和最右端边界，然后取边界的中点作为根节点的center，这样构建的tree不至于一边短一边长。
• 然后把所有Runtimeclip完全在中间值center左侧的放到m_Entries靠下位置，把所有Runtimeclip完全在中间值center右侧的放到m_Entries靠上位置，被center贯穿的Runtimeclip保留在当前节点中。
• 这样就完成了初步排序，然后再递归地排序靠下的这坨，并作为左子节点；再递归地排序靠上的这坨，并作为右子节点。这样整棵IntervalTree就构建完成了。

最终结构如下图所示：

IntervalTree内部结构示例

RuntimeClip 结构

下面就以 AnimationClip 为例，讲解IntervalTreeNode中RuntimeClip的创建逻辑：

1. 创建TimelineClip （主逻辑在TrackAsset）

   1. 根据TrackClipTypeAttribute的定义获取限定的ClipTypeGetType().GetCustomAttributes(typeof(TrackClipTypeAttribute))，
   2. 创建限定ClipType的 TimelineClip 容器newClip = CreateNewClipContainerInternal()
   3. 把特定类型 ClipPlayableAsset 比如AnimationPlayableAsset塞进TimelineClip中asset参数中。（此时AnimationPlayableAsset中clip为null）

2. 将具体AnimationClip塞进AnimationPlayableAsset的clip变量中AddClipOnTrack(newClip, parentTrack, candidateTime, assignableObject, state)

3. 创建RuntimeClip （主逻辑在TrackAsset 的 CompileClips方法）

   1. 根据timelineClip和clip对应的Playable创建RuntimeClip
   2. 将新建的RuntimeClip加入区间树IntervalTree中

4. 重新排序区间树节点（可延迟执行）

最终，TimelineClip 与 RuntimeClip结构如下：

TimelineClip 与 RuntimeClip结构

运行时 IntervalTree

我们使用区间树 IntervalTree 最主要目的就是能快速搜索RuntimeClip，为什么呢？

因为每帧Timeline都会执行PrepareFrame方法，指明哪些clip在当前时间激活，哪些clip在当前时间停止，如果只是用List结构，搜索时间复杂度 O(n)，而使用IntervalTree，时间复杂度便降到 O(logn)了。

TimelinePlayable PrepareFrame 方法执行逻辑：

1. 利用IntervalTree获取当前帧所有激活的RuntimeClip
2. disable上一帧激活，这一帧未激活的clip（会执行Playable的Pause()方法 ）
3. enable这一帧激活的clip（会执行Playable的Play()方法 ）
4. 根据mixin/mixout curve设置此clip所在的mixer input weight权重

PlayableGraph 的生命周期

前文运行时多次提到了 PrepareFrame、ProcessFrame，其实这就是ScriptPlayable在某段生命周期执行的回调函数，我们可以利用 ScriptPlayable 传入自定义PlayableBehaviour 来干涉Playable的生命周期。

Playable的生命周期有：

• GraphStart：graph play 开始时
• GraphStop：graph stop时
• PlayableCreate：Playable Create时
• PlayableDestroy：Playable Destroy时
• BehaviourPlay：Playable 运行时
• BehaviourPause：Playable 暂停时
• PrepareFrame：每帧处理数据前
• ProcessFrame：每帧开始处理数据时

当然可能并非都是这些生命周期，比如AnimationScriptPlayable就有个ProcessAnimation和ProcessRootMotion过程，可能就没有所谓的ProcessFrame了。

当然对于ScriptPlayable，上面的生命周期是确定的，在Playable处于上面的生命周期时，便会执行对应的回调函数（注册在PlayableBehaviour里）。

下面的自定义PlayableBehaviour就是简单打印回调方法和playable：

public class TimelineTestForAnimationScriptBehaviour : PlayableBehaviour { public override void OnGraphStart(Playable playable) { DebugLog(playable,\"OnGraphStart\"); } private static void DebugLog(Playable playable, string methodName) { Debug.Log($\"Playable by in/output cnt_{playable.GetInputCount()}{playable.GetOutputCount()} Behaviour:{methodName}\"); } public override void OnGraphStop(Playable playable) { DebugLog(playable,\"OnGraphStop\"); } public override void OnPlayableCreate(Playable playable) { DebugLog(playable,\"OnPlayableCreate\"); } public override void OnPlayableDestroy(Playable playable) { DebugLog(playable,\"OnPlayableDestroy\"); } public override void OnBehaviourPlay(Playable playable, FrameData info) { DebugLog(playable,\"OnBehaviourPlay\"); } public override void OnBehaviourPause(Playable playable, FrameData info) { DebugLog(playable,\"OnBehaviourPause\"); } public override void PrepareFrame(Playable playable, FrameData info) { DebugLog(playable,\"PrepareFrame\"); }  public override void ProcessFrame(Playable playable, FrameData info, object playerData) { DebugLog(playable,\"ProcessFrame\"); } }

生命周期验证

上面生命周期的理解还比较模糊，尤其父子节点回调执行顺序是什么需要验证。

验证代码如下（给不同节点设置不同端口数能很方便辨析是哪个节点的回调）：

using System;using Scenes.TimelineTest.scripts;using UnityEditor;using UnityEngine;using UnityEngine.Playables;public class TimelineTestForLifeCycle : MonoBehaviour{ public PlayableGraph graph; private ScriptPlayable<TimelineTestForAnimationScriptBehaviour> playable3; public void CreateGraph() { DestroyGraph(); graph = PlayableGraph.Create(\"TimelineTestForLifeCycle\"); ScriptPlayableOutput output = ScriptPlayableOutput.Create(graph,\"LifeCycleTestOutput\"); var playable5 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,5); var playable4 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,4); playable3 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,3); var playable2 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,2); var playable1 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,1); output.SetSourcePlayable(playable5,0); output.SetWeight(1); playable5.ConnectInput(0,playable1,0,1); playable5.ConnectInput(1,playable2,0,0.5f); playable3.Pause(); playable5.ConnectInput(2,playable3,0,1); playable5.ConnectInput(3,playable4,0,0); var playable9 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,9); var playable8 = ScriptPlayable<TimelineTestForAnimationScriptBehaviour>.Create(graph,8); playable9.ConnectInput(0,playable8,0,1); } public void PlayPlayable3() { playable3.Play(); } public void PausePlayable3() { playable3.Pause(); } public void DestroyPlayable3() { playable3.Destroy(); } public void PlayGraph() { graph.Play(); } private void OnDestroy() { DestroyGraph(); } public void DestroyGraph() { if (graph.IsValid()) { Debug.Log(\"Execute Graph Destroy\"); graph.Destroy(); Debug.Log(\"Graph destroyed\"); } }}[CustomEditor(typeof(TimelineTestForLifeCycle))]class TimelineTestForLifeCycleEditor : Editor{ public override void OnInspectorGUI() { base.OnInspectorGUI(); TimelineTestForLifeCycle script = (TimelineTestForLifeCycle) target; if (GUILayout.Button(\"CreateGraph\")) { script.CreateGraph(); } if (GUILayout.Button(\"PlayGraph\")) { script.PlayGraph(); } if (GUILayout.Button(\"Destroy graph\")) { script.DestroyGraph(); } if (GUILayout.Button(\"Play Playable3\")) { script.PlayPlayable3(); } if (GUILayout.Button(\"Pause Playable3\")) { script.PausePlayable3(); } if (GUILayout.Button(\"Destroy Playable3\")) { script.DestroyPlayable3(); } }}

点击 “CreateGraph” 后的 graph 结构（图中标注的是节点设置的play state和连接权重）：

生命周期验证示例的graph图

当前脚本主要测试graph的 create与play（除了prepareFrame、processFrame），验证：

• graph不play，playable节点是否会运行
• 没有playableOutput，playable节点是否会运行
• 输出权重为0，playable节点是否会运行
• pause状态，playable节点是否会运行
• PrepareFrame、ProcessFrame顺序
• Graph destroy执行效果

打印结果：

// 打印Playable by in/output cnt_51 Behaviour:OnPlayableCreate Playable by in/output cnt_41 Behaviour:OnPlayableCreate Playable by in/output cnt_31 Behaviour:OnPlayableCreate Playable by in/output cnt_21 Behaviour:OnPlayableCreate Playable by in/output cnt_11 Behaviour:OnPlayableCreate Playable by in/output cnt_91 Behaviour:OnPlayableCreate Playable by in/output cnt_81 Behaviour:OnPlayableCreate Playable by in/output cnt_51 Behaviour:OnGraphStart Playable by in/output cnt_51 Behaviour:OnBehaviourPlay Playable by in/output cnt_11 Behaviour:OnGraphStart Playable by in/output cnt_11 Behaviour:OnBehaviourPlay Playable by in/output cnt_21 Behaviour:OnGraphStart Playable by in/output cnt_21 Behaviour:OnBehaviourPlay Playable by in/output cnt_31 Behaviour:OnGraphStart Playable by in/output cnt_31 Behaviour:OnBehaviourPause Playable by in/output cnt_41 Behaviour:OnGraphStart Playable by in/output cnt_41 Behaviour:OnBehaviourPlay Playable by in/output cnt_51 Behaviour:PrepareFrame Playable by in/output cnt_11 Behaviour:PrepareFrame Playable by in/output cnt_21 Behaviour:PrepareFrame Playable by in/output cnt_41 Behaviour:PrepareFrame Playable by in/output cnt_11 Behaviour:ProcessFrame Playable by in/output cnt_21 Behaviour:ProcessFrame Playable by in/output cnt_41 Behaviour:ProcessFrame Playable by in/output cnt_51 Behaviour:ProcessFrame Graph destroyed Playable by in/output cnt_51 Behaviour:OnBehaviourPause Playable by in/output cnt_11 Behaviour:OnBehaviourPause Playable by in/output cnt_21 Behaviour:OnBehaviourPause Playable by in/output cnt_41 Behaviour:OnBehaviourPause Playable by in/output cnt_51 Behaviour:OnGraphStop Playable by in/output cnt_51 Behaviour:OnPlayableDestroy Playable by in/output cnt_41 Behaviour:OnGraphStop Playable by in/output cnt_41 Behaviour:OnPlayableDestroy Playable by in/output cnt_31 Behaviour:OnGraphStop Playable by in/output cnt_31 Behaviour:OnPlayableDestroy Playable by in/output cnt_21 Behaviour:OnGraphStop Playable by in/output cnt_21 Behaviour:OnPlayableDestroy Playable by in/output cnt_11 Behaviour:OnGraphStop Playable by in/output cnt_11 Behaviour:OnPlayableDestroy Playable by in/output cnt_91 Behaviour:OnPlayableDestroy Playable by in/output cnt_81 Behaviour:OnPlayableDestroy

结合Graph Monitor 可以得出结论：

• graph不play，playable节点不会运行
• 没有连ScriptPlayableOutput，ScriptPlayable节点不会运行（playable time不随时间增加），且除了OnPlayableCreate和OnPlayableDestroy，其他回调方法不会触发
• 输出权重为0，playable节点依然运行
• pause状态，playable节点不会运行
• graph未play，playable执行pause并不会触发OnBehaviourPause
• graph 执行Play() 后：若playable是playing状态时，则触发OnBehaviourPlay回调；是paused状态时，则触发OnBehaviourPause回调
• 会以前序遍历（父节点优先）的方式触发OnGraphStart 和 OnBehaviourPlay/Pause
• 会以前序遍历（父节点优先）的方式触发PrepareFrame回调
• 会以后序遍历（子节点优先）的方式触发ProcessFrame回调
• 没有连接playableOutput的playable节点不会触发OnGraphStart/OnGraphStop回调
• 直接Destroy graph时，如果graph未stop会先触发OnBehaviourPause、OnGraphStop回调，这两个回调的触发逻辑与先Stop Graph后Destroy Graph 略有不同，如下日志：

// 先Stop graph 再 Destroy graph的日志（与直接Destroy graph有差异）graph.Stop()Playable by in/output cnt_51 Behaviour:OnBehaviourPause Playable by in/output cnt_51 Behaviour:OnGraphStop Playable by in/output cnt_11 Behaviour:OnBehaviourPause Playable by in/output cnt_11 Behaviour:OnGraphStop Playable by in/output cnt_21 Behaviour:OnBehaviourPause Playable by in/output cnt_21 Behaviour:OnGraphStop Playable by in/output cnt_31 Behaviour:OnBehaviourPause Playable by in/output cnt_31 Behaviour:OnGraphStop Playable by in/output cnt_41 Behaviour:OnBehaviourPause Playable by in/output cnt_41 Behaviour:OnGraphStop Graph.Destroy() Playable by in/output cnt_51 Behaviour:OnPlayableDestroy Playable by in/output cnt_41 Behaviour:OnPlayableDestroy Playable by in/output cnt_31 Behaviour:OnPlayableDestroy Playable by in/output cnt_21 Behaviour:OnPlayableDestroy Playable by in/output cnt_11 Behaviour:OnPlayableDestroy Playable by in/output cnt_91 Behaviour:OnPlayableDestroy Playable by in/output cnt_81 Behaviour:OnPlayableDestroy

完整生命周期：

总结

Timeline和Playable系统，本文还是花了不少精力的：

• 详细展示了Timeline和Playable各个类的UML关系
• 系统梳理了Timeline静态和运行时结构与逻辑
• 详细分析了Playable、区间树IntervalTree等内部结构
• 验证了很多细节，比如AnimationOutput weight作用、ScriptPlayable生命周期、Passthrough TraversalMode的效果等

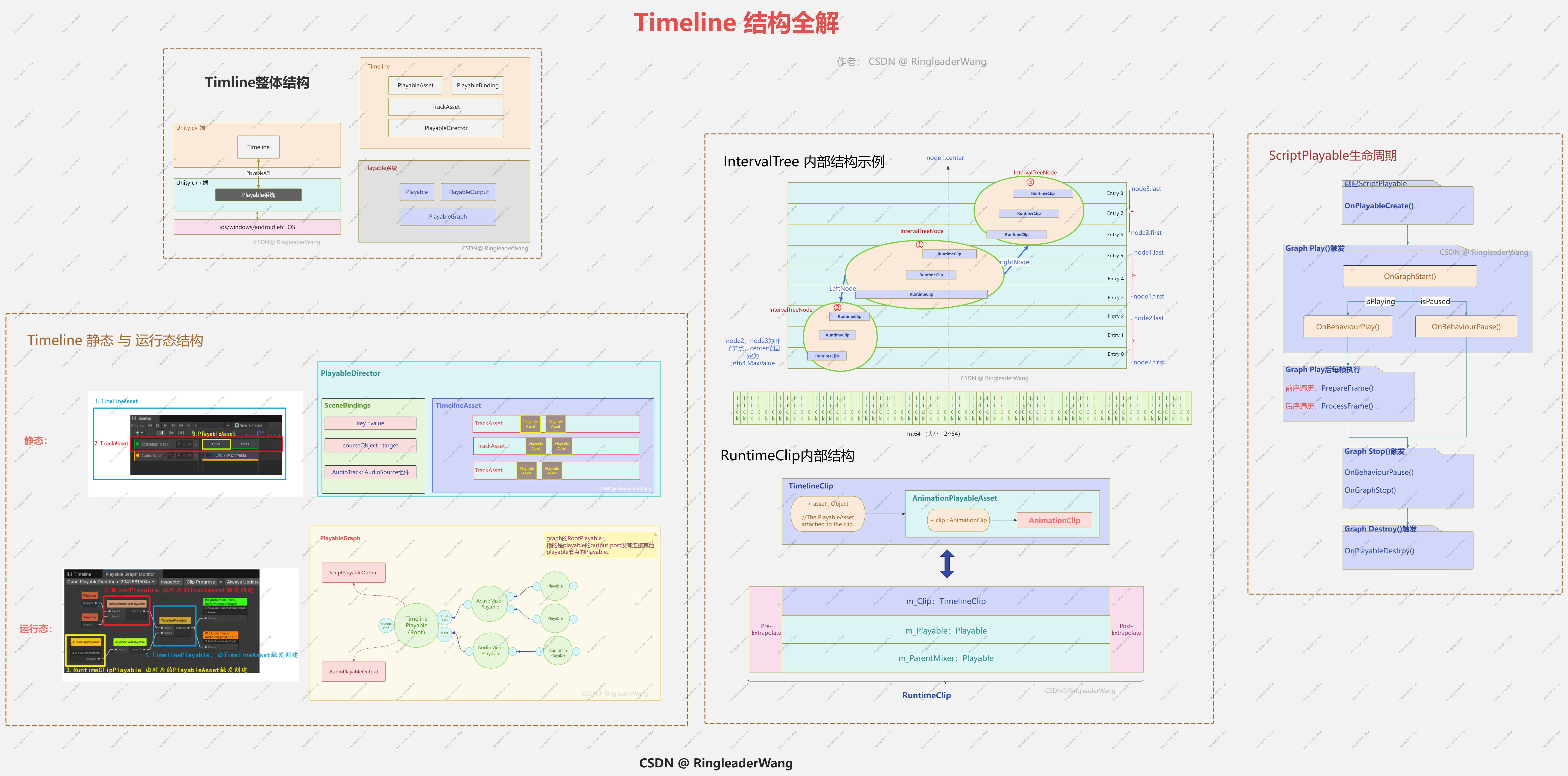

核心都在下面这张图中，再回顾下：

吃透了本文，自定义Track就是易如反掌了。

下一篇可能写点技能编辑器相关。

记得点赞、关注、收藏哦~
