3S系统 (BMS+PCS+EMS)的深度解析

🧠 一、 什么是储能“3S”系统？

“3S”系统指的是构成储能系统控制与管理层的三大核心子系统：

1. BMS - 电池管理系统
2. PCS - 功率转换系统
3. EMS - 能量管理系统

这三大系统分工明确，紧密配合，共同保障储能系统安全、稳定、高效、智能地运行。

🔍 二、 核心3S系统详解

1️⃣ BMS - 电池管理系统的“安全卫士”与“健康管家”

核心职责： 专注于电池单体/模组/簇的安全、健康和性能优化。它是电池的贴身保镖和私人医生。
关键功能：

• 实时监控： 精确监测每一节电池的电压、电流、温度等关键参数。

• 安全保护： 在电池出现过充、过放、过流、短路、温度过高/过低等危险情况时，立即采取保护措施（如切断充放电回路），防止热失控等严重安全事故。安全是BMS的首要使命！

• 均衡管理： 主动或被动地对电池组内单体电池进行电量均衡，减少“木桶效应”，提升整体可用容量，延长电池寿命。

• 状态估算： 精确计算电池的荷电状态、健康状态、功率状态，为系统运行提供关键数据支撑。

• 热管理： 监控电池温度，与热管理系统配合，确保电池工作在适宜的温度范围内。

• 通信与告警： 将电池状态、告警信息实时上报给PCS和EMS。

重要性： BMS是储能系统安全运行的基础防线，直接关系到电池寿命和系统可靠性。一个优秀的BMS能最大化挖掘电池潜能，规避风险。

2️⃣ PCS - 功率转换系统的“能量翻译官”

核心职责： 负责在电池（直流电） 和 电网/负载（交流电） 之间进行高效、可控的双向能量转换。它是能量流动的桥梁和控制器。
关键功能：

• 充电时： 将电网或新能源（光伏/风电）发出的交流电转换为直流电，给电池充电。

• 放电时： 将电池存储的直流电转换为符合电网要求的交流电，供给负载或馈入电网。

• 功率调节： 精确控制充放电的功率大小和方向。

• 并网控制： 实现与电网的无缝连接与断开，满足并网规范要求（如电压、频率、谐波、功率因数等）。具备并离网切换能力（尤其对光储一体或微网系统）。

• 接受调度指令： 接收来自EMS的充放电功率指令，并快速、准确地执行。

• 保护功能： 具备过压、欠压、过流、短路、孤岛保护等电气保护功能。

重要性： PCS决定了能量转换的效率和品质，是实现储能系统与电网/负载灵活互动的关键设备。其性能直接影响系统的响应速度和经济效益。

3️⃣ EMS - 能量管理系统的“智慧大脑”与“策略指挥官”

核心职责： 站在整个储能系统甚至电站/微网/园区的全局高度，进行能量调度、运行优化和经济决策。它是系统的决策中心。
关键功能：

• 能量调度策略： 根据预设的运行模式制定最优的充放电计划。常见模式包括：

• 削峰填谷： 在电价低谷时充电，高峰时放电，节省电费。 需量管理： 平滑负荷曲线，降低最大需量电费。

• 新能源消纳： 存储光伏/风电的富余发电，在发电不足或电价高时使用，提高自发自用率。

• 电网辅助服务： 参与调频、调峰、备用等，获取服务收益。

• 离网运行： 在电网故障时，维持关键负荷供电（需与PCS、发电单元配合）。

• 数据采集与监控： 全面采集BMS（电池状态）、PCS（运行状态）、电表（电网/负载侧电量）、气象站（光伏/风电预测）等数据，实现全景监控。

• 优化算法： 基于电价、负荷预测、发电预测、电池状态、市场规则等，运用算法进行经济性最大化或特定目标优化。

• 高级应用： 支持多能互补协调、虚拟电厂参与、碳管理等功能。

• 人机交互： 提供可视化界面，供运维人员查看状态、设置参数、分析报表。

• 远程通信与控制： 支持与上级调度系统或云平台通信，接受远程指令。

重要性： EMS是储能系统价值实现的核心。其策略的优劣直接决定了项目的经济回报。随着人工智能和大数据技术的应用，EMS正变得越来越智能。

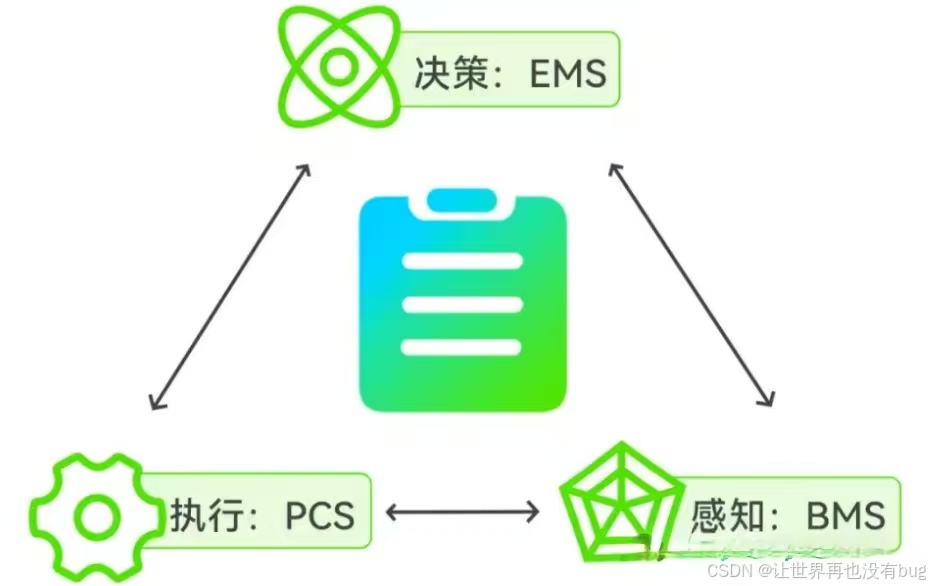

🤝 三、 3S系统如何协同工作？

想象一个削峰填谷的应用场景：

1. EMS“大脑”决策： 基于电价曲线和负荷预测，EMS计算出在下午电价高峰时段需要释放 500kW 功率，持续2小时。

2. EMS下达指令： EMS将“在XX时间开始，以500kW功率放电2小时”的指令发送给PCS。

3. PCS“执行者”响应： PCS收到指令，准备将直流电转换为交流电，并精确控制输出功率为500kW。

4. BMS“守护者”保障： 在放电过程中，BMS持续监控所有电池状态：

   4.1.确保没有单体过放、过温。
   4.2.实时计算并上报电池可用容量和最大允许放电功率给EMS/PCS。
   4.3.如果BMS检测到异常（如某电池温度急剧升高），会立即告警并请求PCS降功率或停止放电，确保安全。

5. 信息反馈闭环： PCS将实际执行的功率、状态反馈给EMS；BMS将电池状态反馈给EMS和PCS。EMS根据反馈信息，必要时动态调整策略。整个过程中，3S紧密协作，各司其职，共同完成安全、高效、智能的能量存储与释放。

🏭 四、 3S系统的应用价值

• 保障安全： 通过BMS的实时监控和多重保护，最大程度降低电池安全风险。
• 提升效率： PCS的高效转换减少了能量损失；BMS的均衡管理提升了电池可用容量；EMS的优化调度提升了整体系统效率。
• 延长寿命： BMS防止电池过充过放等损害行为；EMS优化运行策略避免电池深度循环或长期处于极端状态，有效延长电池使用寿命。
• 最大化收益： EMS通过智能调度策略（如峰谷套利、参与电力市场），显著提升储能项目的经济性。
• 增强智能： 3S系统，尤其是高级EMS，使储能系统具备自适应、自学习、参与复杂电网互动和能源交易的能力。

🚀 五、 技术发展趋势

BMS： 向更精准的状态估算、更主动的安全防护（如热失控早期预警）、更高效的均衡、集成化、云BMS方向发展。
PCS： 追求更高效率、更高功率密度、更宽电压范围、更强电网支撑能力（如构网型技术）、模块化设计、多端口集成（光储充一体）。
EMS： 深度融合AI和大数据，实现更精准的预测和优化；支持更复杂的市场规则和多目标优化；平台化、云端化、智能化程度不断提高；向能源物联网平台演进。

💎 结语

BMS、PCS、EMS这储能“3S”系统，是储能项目成功落地和安全高效运行的基石。它们如同精密的齿轮，环环相扣，缺一不可。理解3S系统的功能、协同关系和发展趋势，对于投资、建设、运营储能项目，以及把握行业技术脉搏都至关重要。随着技术的不断进步，“3S”系统将变得更加智能、高效、可靠，持续为构建清洁低碳、安全高效的现代能源体系注入强大动力！
