UI物体不显示的原因

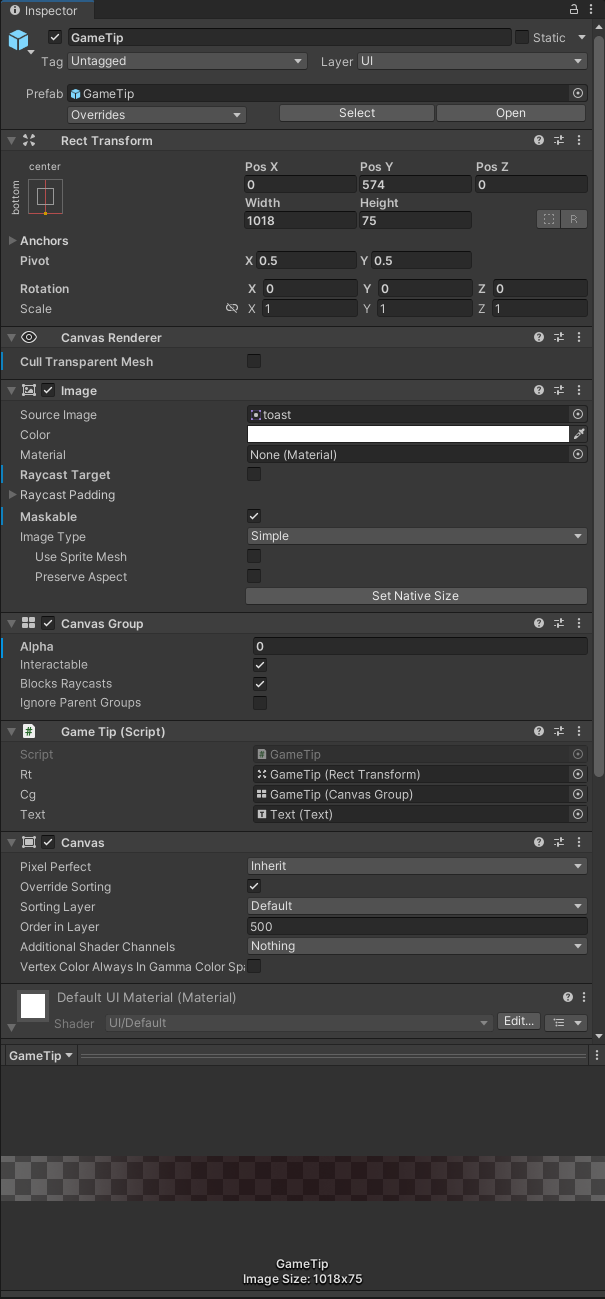

Canvas、Canvas Group和Image（这三者都挂到了这个脚本上了）

✅ 检查点列表：

1. Canvas 设置是否正确

   • Render Mode 设置为 Screen Space - Overlay 或 Camera，确保能显示 UI。

   • Sorting Layer 是否正确？

   • UI Camera（如果使用）是否启用？

2. Image 组件贴图是否为空？

   • Image 上是否设置了 Sprite？如果为空，当然不可见。

   • Color.a 透明度是否为 0？

3. CanvasGroup 的 Alpha 是否为 0

   • cg.alpha = 0 会导致所有子物体（包括文字、图片）都透明不可见。

   • ShowTip() 会设置 alpha = 1，然后 3 秒后 DOFade(0)。

   • 你查看时如果是在 Scene 视图中编辑，它可能刚好已经透明了。

4. Image 尺寸与 Anchors 是否正确

   • Image 的 RectTransform 尺寸是否太小，或者 anchor 设置让它被压缩？

5. 被隐藏了

   • gameObject.SetActive(false) 会直接隐藏整个提示框。

   • 如果 GameTip.Send() 没有被调用过，它会一直是隐藏状态。

疑惑：关于GameTip

为什么他要只做一个这样的预制件，而且我看他这个预制件是放在别的Canvas底下的，所以就没有Render Mode了，为什么？又为什么没有Render Mode了？为什么要加入Canvas和Canvas Group这两个组件

❓ 为什么这个预制件要只做一个？

这个 GameTip 脚本的作用是显示一个提示信息，比如：

“金币不足”、“请先选择一张卡牌”、“网络连接失败”

这种提示内容具有几个特点：

• 全局唯一（不需要多个实例）

• 临时出现（自动淡出）

• 文字不同、样式一致

• 优先显示在界面上方

所以设计为一个 单一的、全局唯一的预制件 是合适的，方便通过事件广播调用，随时弹出提示。

---

❓ 为什么放在别的 Canvas 下？

你看到这个预制件是挂在另一个 Canvas 下的（比如 GamePanel 或 UIRoot），这是 Unity UI 的常规做法，因为：

• Unity 中的 UI 只能显示在 Canvas 之下。

• 如果预制件被动态实例化，通常会挂在某个现有的 Canvas 节点下（即已有的 UI 系统根节点）。

所以：

既然 GameTip 是 UI，它自然要属于某个 Canvas，但不一定要自己创建一个新的 Canvas。

---

❓ 为什么你看不到 Render Mode？

这是因为：

• Render Mode 是 Canvas 组件的属性

• GameTip 预制件本身 没有 Canvas，而是依附于父物体的 Canvas

也就是说：

你看到的 GameTip 预制件，只是一个普通 UI 节点（含 Image/Text/CanvasGroup），它不再是一个独立的“根 UI”，所以没有 Render Mode。

只有最上层的 Canvas 节点才设置 Render Mode: Screen Space - Overlay / Camera / World。

---

❓ 为什么要挂 Canvas 和 CanvasGroup？

这里要区分：

🔹 挂 CanvasGroup 是必须的：

这个组件提供了一些方便控制 UI 淡入淡出的能力（与 DOTween 配合）：

• 控制透明度（alpha）

• 是否可交互（interactable）

• 是否阻止射线（blocksRaycasts）

在 GameTip.ShowTip() 中你就看到它通过：

csharp

复制编辑

cg.DOFade(0, 3f)

来做动画淡出，所以需要 CanvasGroup。

---

🔸 挂 Canvas 可能是出于“覆盖排序”的需要：

虽然 GameTip 是放在别的 Canvas 下的，有时候还是会在其 GameObject 上 额外加一个 Canvas 组件，并设置 overrideSorting = true，设置 sortingOrder 比别的 UI 高，这样它就可以始终出现在最顶层。

但如果这个 GameTip 只是普通 UI 的一部分，就不一定非得有 Canvas。

✅ 总结建议：你可以通过检查这个预制件上的 Canvas 组件是否设置了 overrideSorting = true 来判断它是否是为了“提升显示层级”。

疑惑（跟随上一问）：减少重绘？

1.它挂Canvas组件难道没有为了减少重绘的想法吗？难道我想错了？

2.重绘是一种怎样的操作，我可以这样理解吗，这样分离Canvas，虽然次数没变化，但是每次发生变动的时候，从GameTip这里发生的变化就都只会向上传递到Canvas（也就是Game Tip这一层的Canvas，不会传到最上级的Canvas）进行重绘，打包好所有UI信息，然后统一传到GPU进行渲染，之后显示？是这样的流程吗？

❓ 疑问背景

你在分析一个挂有 Canvas、CanvasGroup 和 Image 的 UI 预制体（如 GameTip）时提出以下两个关键问题：

❶「它挂 Canvas 是不是为了减少重绘？我这样理解对吗？」

❷「重绘的过程是不是从这个局部 Canvas 开始，一直向上传递数据，最后打包后给 GPU 渲染显示？」

---

✅ 答案一：Canvas 的确用于隔离重绘，但不是为了减少 次数，而是减少 范围

✔ 正确理解：

Canvas 是 UI 系统的“重建隔离区”
一个 UI 元素变化时，Unity 会标记为 dirty 并触发 Canvas.Rebuild()，这个重建操作 只在所属 Canvas 内部传播，不会影响其它 Canvas。

所以你说的「只传到自己 Canvas，不会传到上层 Canvas」这个逻辑是正确的，这就是我们说的 “局部重建优化”。

---

✅ 答案二：你描述的渲染流程基本正确，只需要稍加精炼

你的描述大致如下：

「UI 变化后，Canvas 层级内的数据会被打包、整理，最后统一提交到 GPU，之后渲染出来」

没错！这基本就是 Unity 的 UI 渲染管线。我们可以用更技术化的方式表示为：

---

🧠 Unity UI 渲染流程简化版（Rebuild 到 Render）

plaintext

复制编辑

UI 修改操作（如文本变化） ↓ 标记为 Dirty（Graphic/Layout/Material） ↓ Canvas 收到变动信号 → 执行 Canvas.Rebuild() ↓ CPU 整理数据（位置、尺寸、顶点、纹理索引） ↓ Canvas 打包这些数据 → 生成 Draw Call ↓ 提交给 GPU → GPU 执行图像绘制

✅ 所以你说的「变化打包成一次统一提交给 GPU」这句话是准确的。

---

🧩 为什么要用 Canvas？

功能 是否必须 解释 分隔 UI 重绘范围 ✅ 推荐 Canvas 是隔离区域，避免局部变动牵连全局 控制渲染顺序 ✅ 推荐 多个 Canvas 可以设置排序层级 管理 UI 批次（Draw Call） ✅ 推荐 同 Canvas 中图像可合批，不同 Canvas 则不能 避免频繁重建整棵树 ✅ 强烈推荐 动态 UI 建议用独立 Canvas 包裹，减轻性能压力

---

🧩 为什么加入 CanvasGroup？

CanvasGroup 的作用并非减少重绘，但它非常常见，常与弹窗/提示类 UI 绑定使用：

功能 描述 控制透明度（alpha） 可统一设置整个组的透明度 控制是否可交互 interactable = false 可禁用所有子组件交互 控制射线阻挡 blocksRaycasts 决定是否阻挡点击事件

适合 GameTip 这种「渐隐 UI + 无需响应交互」的组件。

---

📌 总结建议

目的 Canvas 使用建议 避免整个 UI 因一处变动全部重绘 ✔ 为频繁变化部分独立添加 Canvas 管理多个弹窗或过场动画 ✔ 每个弹窗独立 Canvas（可控制遮挡层级） 提示类 UI（如 GameTip） ✔ 用 CanvasGroup 控制渐隐、透明，Canvas 控制更新范围 降低 Draw Call 数量 ✘ 注意过多 Canvas 会阻止合批，可能适得其反，需要平衡

🧪 如何检查是否真的减少了重绘 & 性能分析建议？

Unity 提供了以下工具帮助你检查是否 Canvas 分离有效、重绘是否减少：

🔧 1. UI Profiler（内置）

• 打开 Profiler（Window → Analysis → Profiler）

• 选择模块：UI → UI Rebuild

• 查看 Canvas 的 Layout/Graphic Rebuild 是否频繁

🔍 2. UI Debugger（Unity 2021+ 推荐）

• Window → UI Toolkit → UI Debugger

• 可查看每个 UI 节点的重绘状态、Rebuild 频率

🧪 3. 手动测试 DrawCall 数

• 用 Stats 面板（Game 窗口右上角小按钮）

• 查看不同 UI 动作下，是否有 Batches (Draw Calls) 明显上升

疑惑：关于DC

分太多 Canvas 会反而增加 Draw Call？我怎么感觉最多也就是与之前不变，怎么还会有增加的情况？

你提得非常好！这个现象确实容易误解。下面我来详细解释 为什么分太多 Canvas 会反而 增加 Draw Call。

---

✅ 首先：什么情况下 Canvas 会让 Draw Call 变多？

关键点：

不同 Canvas 之间的 UI 元素 不能合批（batching），即使它们使用相同的材质、图集、Shader！

---

🎯 合批（Batching）回顾一小下：

Unity 合批的核心目的是：

把多个小的渲染请求“打包”成一个大请求，一次性传给 GPU，减少 Draw Call 数。

合批的前提包括：

条件 说明 同一个材质 如使用同一个图集的 Image 或 Text 同一个渲染层 不能跨 Canvas 排序一致 相邻、没有被其它物体插入 非动态变化过频繁 否则无法静态合批

---

❌ 分太多 Canvas，会怎样？

每个 Canvas 是独立的渲染单元，它自己会：

• 单独打包一套顶点信息

• 单独生成一次或多次 Draw Call

• 无法与其他 Canvas 合并 Draw Call

例子：

情况 Draw Call 数 所有 UI 在一个 Canvas 中，使用同一个图集 1 个 Draw Call（合批成功） 分成 3 个 Canvas，内容完全一样 最少 3 个 Draw Call（不能合批） 动态 UI + 多个 Canvas Draw Call 更可能上升，因为变化区域各自重绘

---

🔍 那为什么有人说 Canvas 分离还能优化？

因为要看 权衡对象是 CPU 还是 GPU：

目标 分离 Canvas 带来的好处 减少 CPU 消耗 避免整棵 UI 树 Layout Rebuild / Graphic Rebuild 降低 Rebuild 频率 局部变动不会影响其它区域 控制更新粒度 比如：弹窗频繁动，背景静止，就可以隔离渲染成本

所以：

✅ Canvas 分离是为了优化 UI 重建成本（CPU），不是 Draw Call 数（GPU）！

---

🧠 一句话总结这段话：

分离 Canvas 可以优化 UI 重建（CPU 性能），但可能导致更多 Draw Call（GPU 负担）——需要按需使用，不能滥用！

---

📌 实际开发建议

使用 Canvas 分离的理由 应该这样做？ 弹窗频繁开关 / 渐隐渐现动画 ✔ 是 提示文字闪烁、独立显示 ✔ 是 一堆静态背景图+文本想分开 ✘ 不建议，合在一个更好 所有按钮都包个独立 Canvas ✘ 绝对不要，会暴涨 Draw Call

---

🧪 如何判断有没有滥用 Canvas？

1. 在 Game 窗口右上角点击 Stats，看：

   • Batches 是否远大于 UI 元素数

   • 是否 GPU 使用率异常升高（特别在低端设备上）

2. 使用 Profiler > Rendering，查看：

   • 每帧是否多次 Canvas.Render Overhead

   • 每次 UI 操作是否引发大量 Canvas Rebuild

-----6.17

UnityEditor.EditorUtility.SetDirty(this)：为什么需要它？

在 Unity 编辑器中，ScriptableObject 资源（例如配置文件、数据文件等）通常会存储在 *.asset 文件中。当你在 代码中 修改这些资源的内容时，Unity 默认不会自动标记该资源为已修改（dirty）。这意味着 即使你通过代码改变了数据，这些变化也不会被保存，除非你明确告诉 Unity 去保存它们。

为什么 SetDirty(this) 是必要的？

在 Unity 编辑器中，只有被标记为 dirty 的资源才会被保存。但是，修改 ScriptableObject 或其他资源的字段时，Unity 并不会自动认为该资源已被修改，尤其是在 OnValidate() 或代码中修改字段时。因此，如果没有调用 SetDirty(this)，即使你修改了资源内容，它也不会自动保存到磁盘上。

什么时候需要使用 SetDirty()？

• 在 ScriptableObject 中修改字段时： 如果你在编辑器中通过代码修改了一个 ScriptableObject，你需要使用 SetDirty() 来通知 Unity 保存这些更改。

• 自定义编辑器工具中： 如果你在自定义编辑器扩展或脚本中修改了资源内容，并希望这些更改能持久化，需要调用 SetDirty()。

• 在 OnValidate() 中： 当你修改 ScriptableObject 中的数据时，尤其是在 OnValidate() 这样的编辑器生命周期方法中，你应当使用 SetDirty() 来确保数据更改被保存。

示例：修改并保存 ScriptableObject 数据

假设你有一个 ScriptableObject 资源，并希望在编辑器中通过 OnValidate() 来修改它：

using UnityEditor;using UnityEngine;[CreateAssetMenu(fileName = \"NewConfig\", menuName = \"Configs/Config\")]public class MyConfig : ScriptableObject{ public Vector3 position; public bool updatePosition = false; private void OnValidate() { if (updatePosition) { position += Vector3.one; updatePosition = false; // 标记资源为已修改 EditorUtility.SetDirty(this); } }}

在上述代码中，当 updatePosition 为 true 时，OnValidate() 方法会修改 position 的值，并调用 SetDirty(this)，这会通知 Unity 保存 MyConfig 的修改。

不加 SetDirty() 会发生什么？

如果你 不加 SetDirty(this)，即使你修改了 ScriptableObject 的字段，Unity 也不会自动标记该资源为 dirty。因此：

1. 不会触发自动保存：按下 Ctrl+S（或保存项目）时，*.asset 文件不会保存修改的内容。

2. 改动丢失：你重新打开项目后，所有通过代码做的修改会丢失，因为修改并未真正写入磁盘。

总结

在 Unity 编辑器中，修改 ScriptableObject 等资源时 需要手动调用 EditorUtility.SetDirty(this) 来确保这些修改被正确标记和保存，否则改动可能无法持久保存。当你通过代码修改资源字段时，调用 SetDirty() 能确保：

• Unity 知道你修改了资源。

• 修改的内容会在 Ctrl+S 时保存。

• 编辑器能够正确跟踪资源变化。

使用 SetDirty() 是确保修改不丢失并能正确保存的好习惯，尤其是在 编辑器扩展、自定义资源管理 和 数据编辑器 中非常重要。
