单片机中.MAP文件解析

单片机程序编译过程产生的.map文件相关知识，个人理解，仅供参考。

1.首先认识一些常见的中间文件：

.o：由每个.c源文件编译而来，可重定向对象的文件

.axf：多个.o文件链接产生的可执行对象文件，用于仿真

.hex：由.axf转换而来的16进制文件，用于下载到MCU中执行，包含地址信息

.bin：由.axf转换而来的2进制文件，用于下载到MCU中执行，不包含地址信息

.map：编译器链接时生成的文件，包含所有调用信息和存储空间使用情况。

2.map文件中相关概念：

Section：描述映像文件的代码或数据块，我们简称程序段
RO：Read Only 的缩写，包括只读数据（RO data）和代码（RO code）两部分内容，占用 FLASH 空间
RW：Read Write 的缩写，包含可读写数据（RW data，有初值，且不为 0），占用 FLASH
（存储初值）和 RAM（读写操作）
ZI：Zero initialized 的缩写，包含初始化为 0 的数据（ZI data），占用 RAM 空间。
.text：相当于 RO code
.constdata：相当于 RO data
.bss：相当于 ZI data
.data：相当于 RW data

3.map的组成部分：

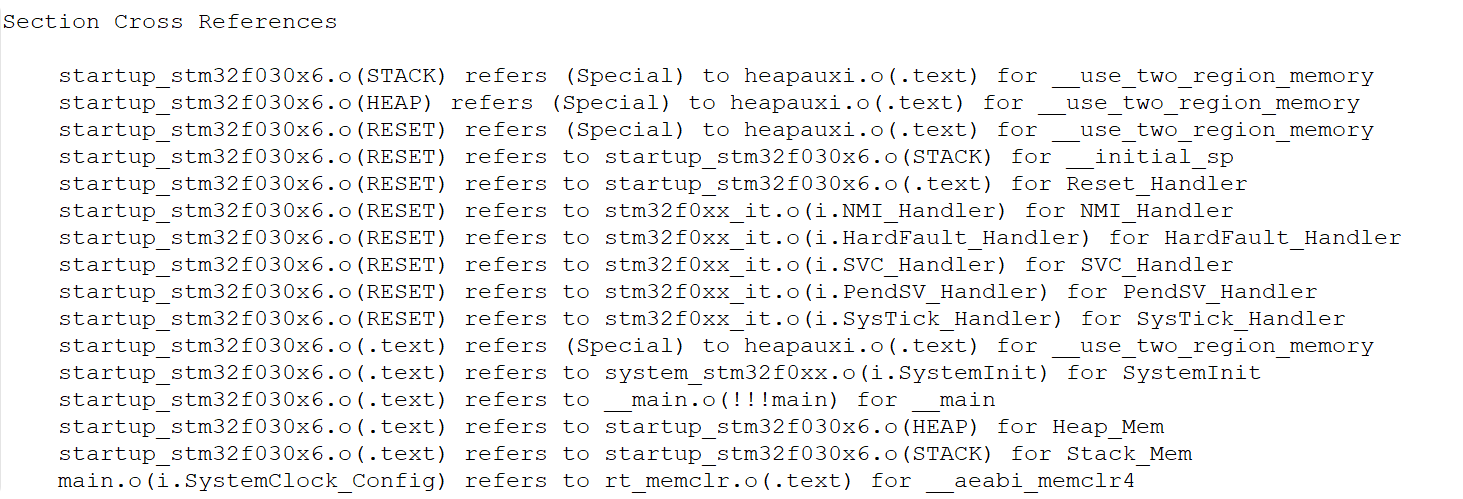

（1）程序段交叉引用关系：描述各文件之间函数调用关系。（Section Cross References）

描述了各符号的相互引用信息，如上：最后一句，main.o中的SystemClock_Config函数调用了rt_memclr.o中的符号__aeabi_memclr4，其他类似。

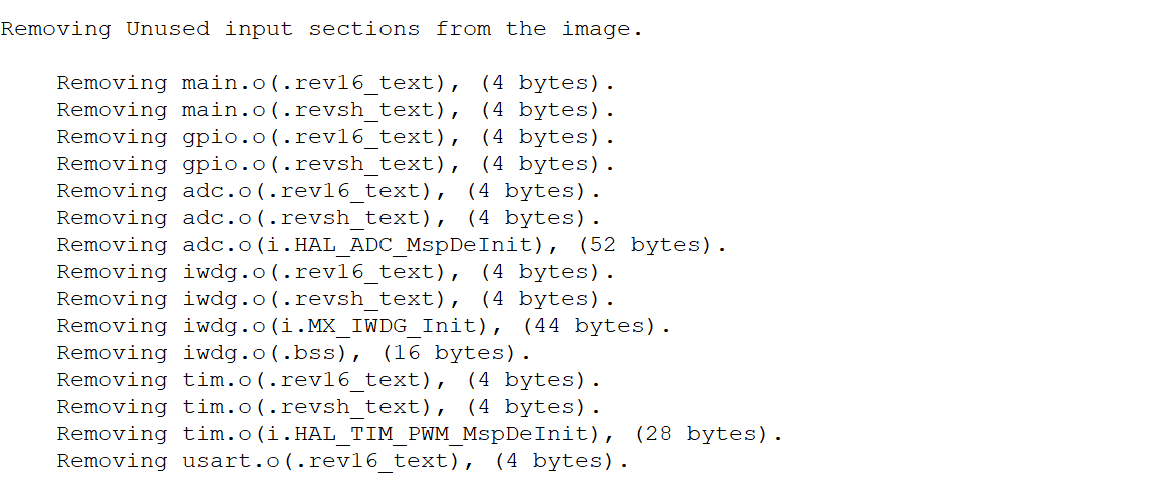

（2）删除映像未使用的程序段：描述工程中未使用而被删除的程序段（函数/数据）。

如上：描述每个.o文件中未被使用而移除的符号和释放的内存大小。

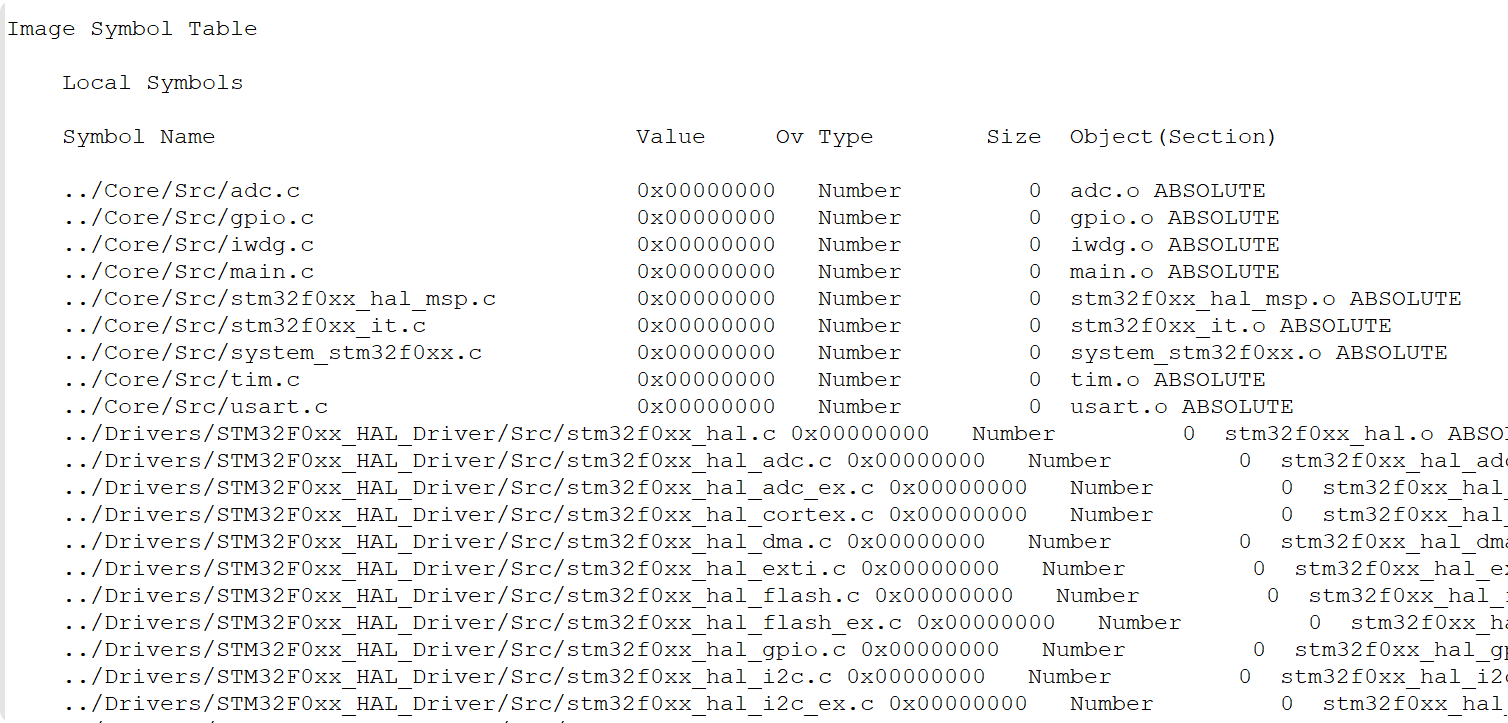

（3）映像符号表：描述各符号在储存器中的地址、类型、大小等。

如上：符号分为全局符号（Global Symbols）和局部符号（Local Symbols），从左到右依次为：

符号名   地址   类型   占用大小   所在文件

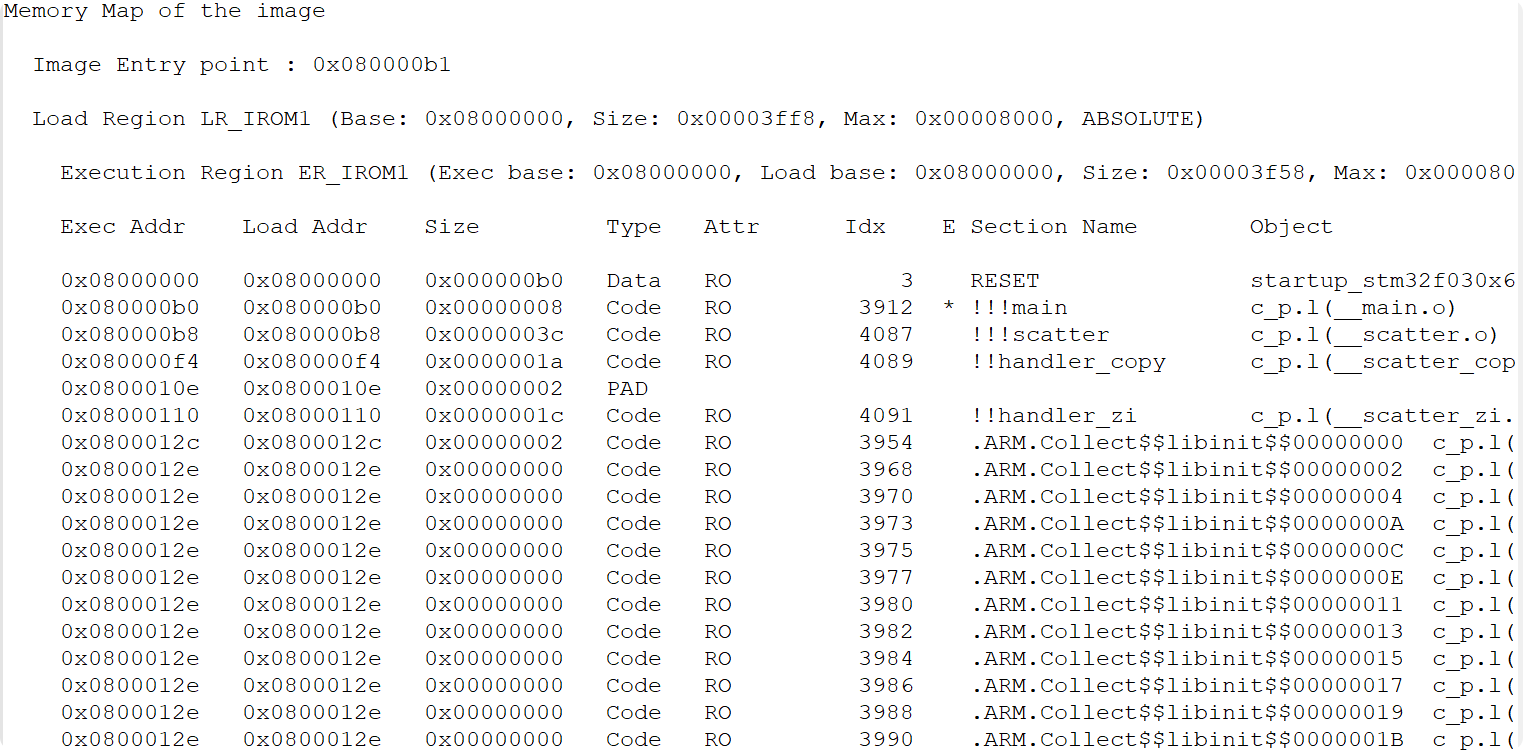

（4）映像内存分布图：描述各程序段在储存器中的地址和占用大小。

包括映像的入口地址，加载区的入口地址、大小、最大地址范围，运行区的入口地址、大小、最大地址范围。加载区是程序的存储区域，运行区是MCU上电后的运行状态。

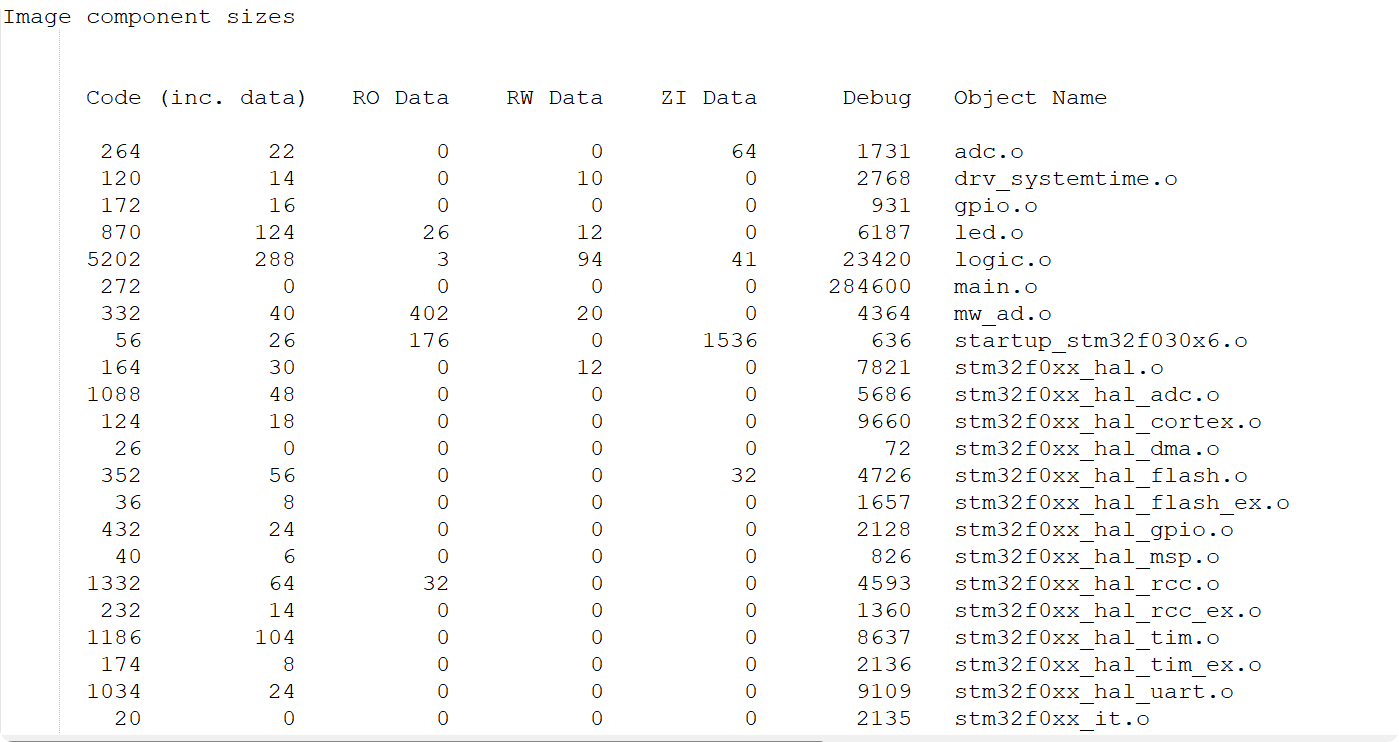

（5）映像组件大小：给出整个映像代码占用空间信息。

如上：描述了各映像的总大小，从左到右依次为：

包含内联数据后的代码大小  /  内联数据大小  /  只读数据大小(const)   /

初始值不为0的读写数据 大小（占用FLASH和RAM）/

初始值为0的读写数据大小   （只占用RAM）/

调试数据占用大小  /  映像名

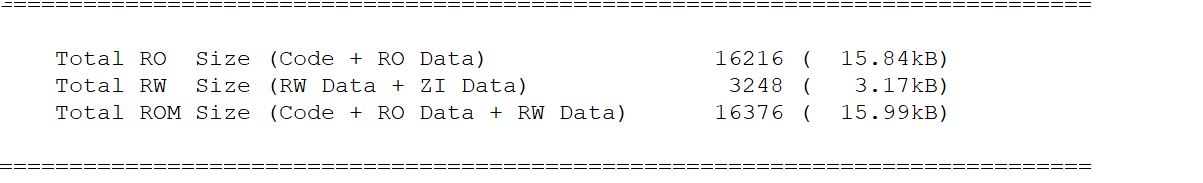

最后汇总所有空间大小使用情况，如上：

RO只读数据大小为   16216 字节

RW读写数据大小为   3248 字节  （SRAM）

ROM数据大小为       16376 字节 （FALSH）
