vue ＋ Cesium 实现静态波纹点效果

网友: 技术文档 2025-07-26 20:21:01

在地理信息可视化领域，动态效果往往能让数据展示更加生动直观。本文将详细解析如何使用 Cesium.js 实现一个静态波纹点效果，这种效果常用于标记重要地理位置、热力中心或事件发生点，能够有效吸引用户注意力并突出关键信息。

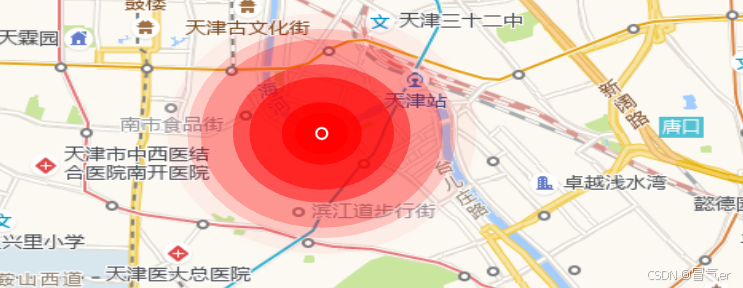

效果展示与应用场景

静态波纹点效果是指在固定位置产生向外扩散的波纹动画，通常由多个同心圆组成，这些同心圆会周期性地从中心向外扩展并逐渐消失，形成类似水波扩散的视觉效果。

这种效果在以下场景中特别有用：

  • 重要 POI（兴趣点）标记，如地标建筑、交通枢纽
  • 实时数据监测点，如气象站、环境监测设备
  • 事件发生地标记，如灾害发生点、事故现场
  • 网络覆盖范围动态展示

实现原理分析

实现波纹点效果的核心原理基于以下几点：

  1. 使用 Cesium 的Ellipse实体绘制圆形波纹
  1. 通过CallbackProperty实现波纹的动态更新
  1. 利用三角函数计算波纹的半径和透明度变化
  1. 多个波纹实体通过相位差实现连续动画效果

完整代码解析

下面我们来详细解析实现静态波纹点效果的完整代码：

组件结构

import initMap from \'@/config/initMap.js\';import { mapConfig } from \'@/config/mapConfig\';export default {data() {return {viewer: null,};},// ... 其余代码省略};#cesiumContainer {width: 100%;height: 100vh;touch-action: none;}

组件采用标准的 Vue 单文件结构，包含三个部分：

  • 模板部分：定义了 Cesium 地图容器
  • 脚本部分：实现核心逻辑
  • 样式部分：设置容器样式，touch-action: none用于优化触摸设备上的交互体验

初始化地图

mounted() {// 初始化地图实例this.viewer = initMap(mapConfig.gaode.url3, false);// 定义天津坐标 (北纬39.13°，东经117.20°)const tianjinCoordinates = Cesium.Cartesian3.fromDegrees(117.2, 39.13, 100);// 创建波纹效果this.createRippleEffect(tianjinCoordinates, // 位置\'#1E90FF\', // 颜色（蓝色）1500, // 最大半径（米）1.2, // 动画速度10 // 波纹数量);}

在组件挂载阶段，我们完成了三件事：

  1. 初始化 Cesium 地图实例
  1. 定义了波纹点的位置（这里选择了天津的坐标）
  1. 调用createRippleEffect方法创建波纹效果

核心函数：createRippleEffect

这个函数是实现波纹效果的核心，我们逐部分解析：

createRippleEffect(position, color, maxRadius, speed, count) {// 创建一个实体集合来管理所有波纹const ripples = this.viewer.entities.add({position: position,name: \'波纹点\',});// 为每个波纹创建一个圆for (let i = 0; i  {// 计算当前时间的动画进度const time = this.viewer.clock.currentTime.secondsOfDay;const progress = (time * speed + phase) % (Math.PI * 2);const scale = (1 - Math.cos(progress)) / 2; // 0到1之间变化// 更新半径和透明度const currentRadius = scale * maxRadius;const currentAlpha = 1 - scale; // 随着半径增大而逐渐透明// 更新圆的大小ripple.ellipse.semiMinorAxis = currentRadius;ripple.ellipse.semiMajorAxis = currentRadius;// 返回当前颜色（保持颜色不变，只改变透明度）return Cesium.Color.fromCssColorString(color).withAlpha(currentAlpha);}, false)),outline: false,},});}// 添加一个中心点viewer.entities.add({position: position,point: {pixelSize: 8,color: Cesium.Color.fromCssColorString(color),outlineColor: Cesium.Color.WHITE,outlineWidth: 2}});return ripples;}
1. 波纹相位计算
const phase = (i / count) * Math.PI * 2;

这段代码为每个波纹计算了不同的初始相位，使得多个波纹能够错开动画时间，形成连续不断的扩散效果。如果没有相位差，所有波纹会同步运动，看起来就像一个单一的波纹在放大缩小。

2. 动画进度计算
const time = this.viewer.clock.currentTime.secondsOfDay;const progress = (time * speed + phase) % (Math.PI * 2);const scale = (1 - Math.cos(progress)) / 2;

这是动画的核心计算部分：

  • 使用 Cesium 的时钟获取当前时间
  • 结合速度和相位计算进度值
  • 利用余弦函数将进度值转换为 0 到 1 之间的缩放比例，实现平滑的周期变化
3. 波纹属性更新
const currentRadius = scale * maxRadius;const currentAlpha = 1 - scale;

根据计算出的缩放比例，更新波纹的两个关键属性：

  • 半径：随着 scale 从 0 增加到 1，半径从 0 增加到 maxRadius
  • 透明度：随着 scale 从 0 增加到 1，透明度从 1 降低到 0，实现波纹逐渐消失的效果
4. 中心点添加

为了增强视觉效果，代码在波纹中心添加了一个固定的点，使整个效果更加完整。

关键技术点详解

CallbackProperty 的应用

Cesium 中的CallbackProperty是实现动态效果的关键类，它允许我们定义一个回调函数，该函数会在每次渲染时被调用，返回最新的属性值。

在本效果中，CallbackProperty被用于动态更新波纹的颜色（主要是透明度），而波纹的大小则通过直接修改椭圆的半轴长度来实现。

性能优化考量

  1. 实体数量控制：虽然代码中使用了 10 个波纹，但在实际应用中应根据需求调整。过多的波纹会增加渲染负担，特别是在同时展示多个波纹点时。
  1. 材质复用：如果多个波纹点使用相同的颜色，可以考虑复用材质对象，减少内存占用。
  1. 视距优化：可以添加视距判断，当距离过远时减少波纹数量或停止动画，提升性能。

代码优化与扩展建议

1. 增加参数配置

可以将波纹效果的各项参数封装成一个配置对象，使代码更具可维护性和复用性：

const rippleOptions = {color: \'#1E90FF\',maxRadius: 1500,speed: 1.2,count: 10,centerPointSize: 8,// 可以添加更多配置项};

2. 实现波纹点管理

添加波纹点的创建、删除、更新方法，方便在复杂场景中管理多个波纹点：

// 存储所有波纹点实体data() {return {viewer: null,rippleEntities: []};},methods: {// 添加波纹点addRipplePoint(position, options) {const ripple = this.createRippleEffect(position, ...);this.rippleEntities.push(ripple);return ripple;},// 移除所有波纹点removeAllRipples() {this.rippleEntities.forEach(entity => {this.viewer.entities.remove(entity);});this.rippleEntities = [];}}

3. 响应式参数调整

结合 UI 控件实现波纹参数的实时调整，提升交互体验：

4. 增加点击添加功能

允许用户在地图上点击添加波纹点：

mounted() {// ... 初始化代码// 监听地图点击事件this.viewer.screenSpaceEventHandler.setInputAction(event => {const position = this.viewer.camera.pickEllipsoid(event.position,this.viewer.scene.globe.ellipsoid);if (position) {this.createRippleEffect(position, \'#1E90FF\', 1500, 1.2, 10);}}, Cesium.ScreenSpaceEventType.LEFT_CLICK);}

 基础代码


import initMap from \'@/config/initMap.js\';import { mapConfig } from \'@/config/mapConfig\';export default { data() { return { viewer: null, }; }, mounted() { this.viewer = initMap(mapConfig.gaode.url3, false); // 天津坐标 (北纬39.13°，东经117.20°) const tianjinCoordinates = Cesium.Cartesian3.fromDegrees(117.2, 39.13, 100); // 在天津位置创建波纹效果 this.createRippleEffect( tianjinCoordinates, // 位置 \'red\', // 颜色（蓝色） 1500, // 最大半径（米） 1.2, // 动画速度 10 // 波纹数量 ); }, methods: { // 创建静态波纹点效果的函数 createRippleEffect(position, color, maxRadius, speed, count) { // 创建一个实体集合来管理所有波纹 const ripples = this.viewer.entities.add({ position: position, name: \'波纹点\', }); // 为每个波纹创建一个圆 for (let i = 0; i  { // 计算当前时间的动画进度 const time = this.viewer.clock.currentTime.secondsOfDay; const progress = (time * speed + phase) % (Math.PI * 2); const scale = (1 - Math.cos(progress)) / 2; // 0到1之间变化 // 更新半径和透明度 const currentRadius = scale * maxRadius; const currentAlpha = 1 - scale; // 随着半径增大而逐渐透明 // 更新圆的大小 ripple.ellipse.semiMinorAxis = currentRadius; ripple.ellipse.semiMajorAxis = currentRadius; // 返回当前颜色（保持颜色不变，只改变透明度） return Cesium.Color.fromCssColorString(color).withAlpha(  currentAlpha );  }, false) ), outline: false, }, }); } // 添加一个中心点 this.viewer.entities.add({ position: position, point: { pixelSize: 8, color: Cesium.Color.fromCssColorString(color), outlineColor: Cesium.Color.WHITE, outlineWidth: 2, }, }); return ripples; }, }, beforeDestroy() { // 组件销毁时释放资源 if (this.viewer) { this.viewer.destroy(); } },};#cesiumContainer { width: 100%; height: 100vh; touch-action: none;}

常见问题与解决方案

1. 波纹动画不流畅

  • 检查波纹数量是否过多，适当减少
  • 降低最大半径或调整速度参数
  • 确保 Cesium 版本与代码兼容（本文代码基于 1.129 版本测试通过）

2. 波纹形状不规则

  • 当地图存在地形时，可能会导致波纹形状变形
  • 可以通过提高波纹的高度（Z 值）减少地形影响
  • 或使用clampToGround: true属性使波纹贴合地形

3. 性能问题

  • 在低性能设备上，可减少波纹数量
  • 实现视距相关的动态细节控制
  • 考虑使用广告牌（Billboard）配合自定义纹理实现波纹效果

总结

本文详细解析了基于 Cesium 实现静态波纹点效果的完整代码，从核心原理到具体实现，再到优化扩展。这种效果虽然简单，但在地理信息可视化中非常实用。

通过理解波纹相位计算、动画进度控制和 Cesium 实体属性动态更新的原理，开发者可以举一反三，实现更复杂的动态效果，如脉冲效果、扩散波纹组等。

希望本文能帮助大家更好地掌握 Cesium 的动态效果开发技巧，创造出更丰富的地理信息可视化应用。

代码已在 Cesium 1.129 版本测试通过，其他版本可能需要适当调整。如果有任何问题或优化建议，欢迎在评论区交流讨论。
