笔者最近在拿到了个新的板子，MCU是意法半导体的STM32H723VGT6，板载晶振是24MHz。个人习惯拿到新板子先打印个hello world，于是CubeMx启动。

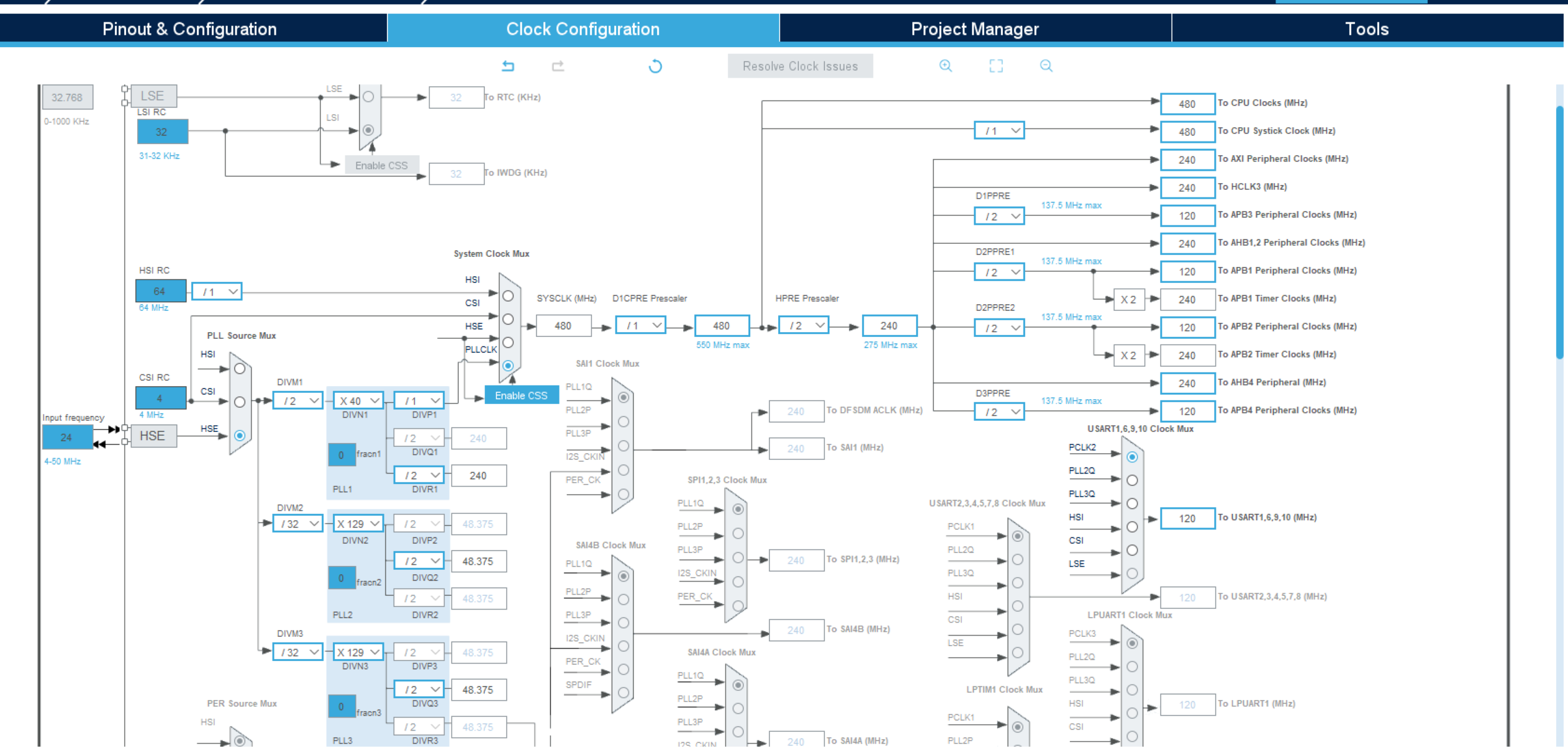

Debug选SW，RCC用外部高速时钟HSE，接着配置时钟树如下。

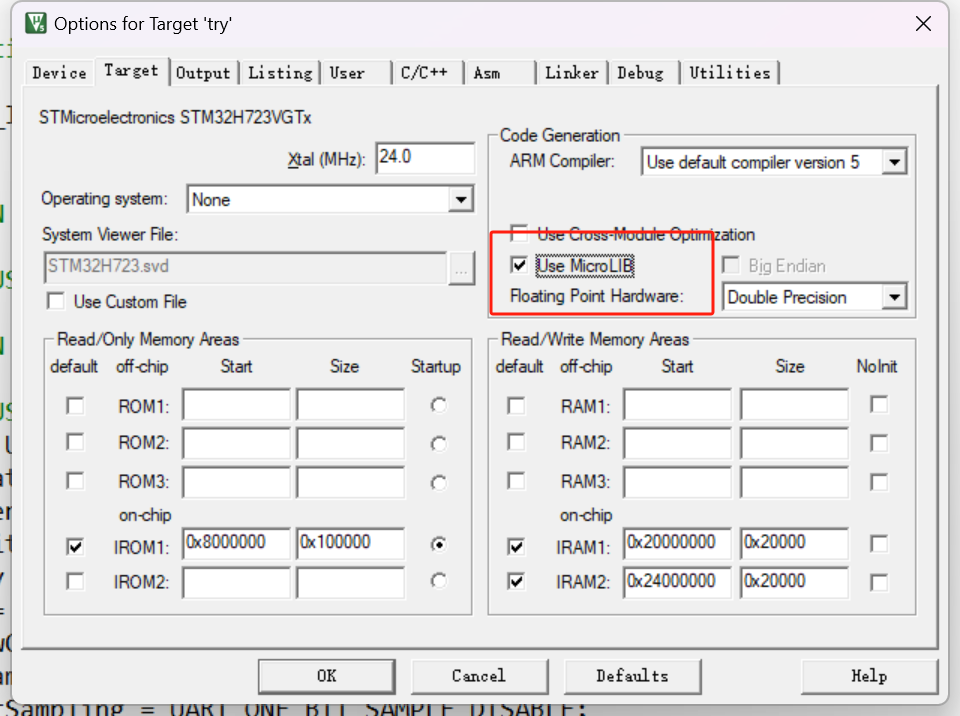

为了方便进行串口重定向，使用ARM-MDK工具链，接着是Keil 磺ision5启动。首先在点击魔术棒，勾选使用微库以便对printf重定向至串口。
接着打开 usart.c，在最后面添加将 fputc 重定向至串口。并在 usart.h 中将 stdio.h 头文件包含进来（对应位置看注释）。
/* uart.h *//* USER CODE BEGIN Includes */#include \"stdio.h\"/* USER CODE END Includes *//* uart.c *//* USER CODE BEGIN 1 */int fputc(int ch, FILE *f){ HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff); return ch;}/* USER CODE END 1 */接着便可以直接使用 printf 打印并用串口助手查看了。

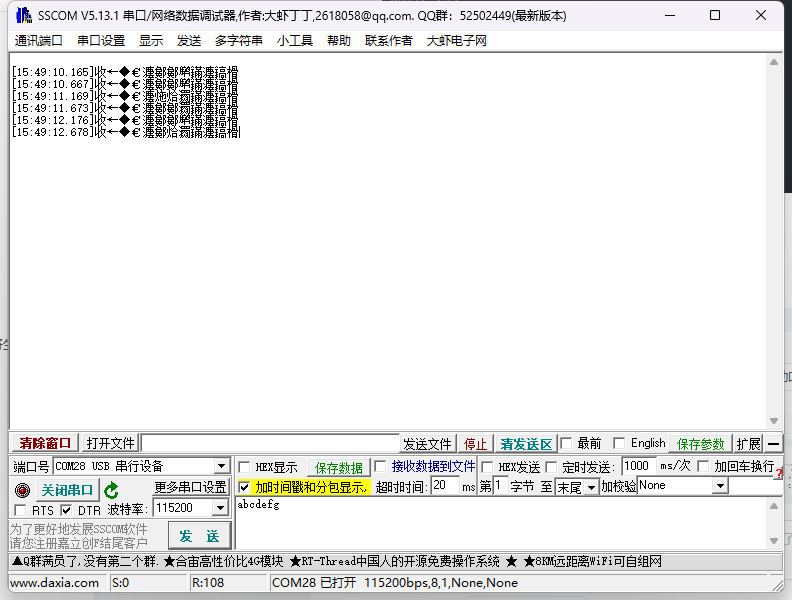

/* USER CODE BEGIN WHILE */ while (1) { printf(\"hello world\\r\\n\"); HAL_Delay(500); /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 */事与愿违，打开串口助手查看结果如下。

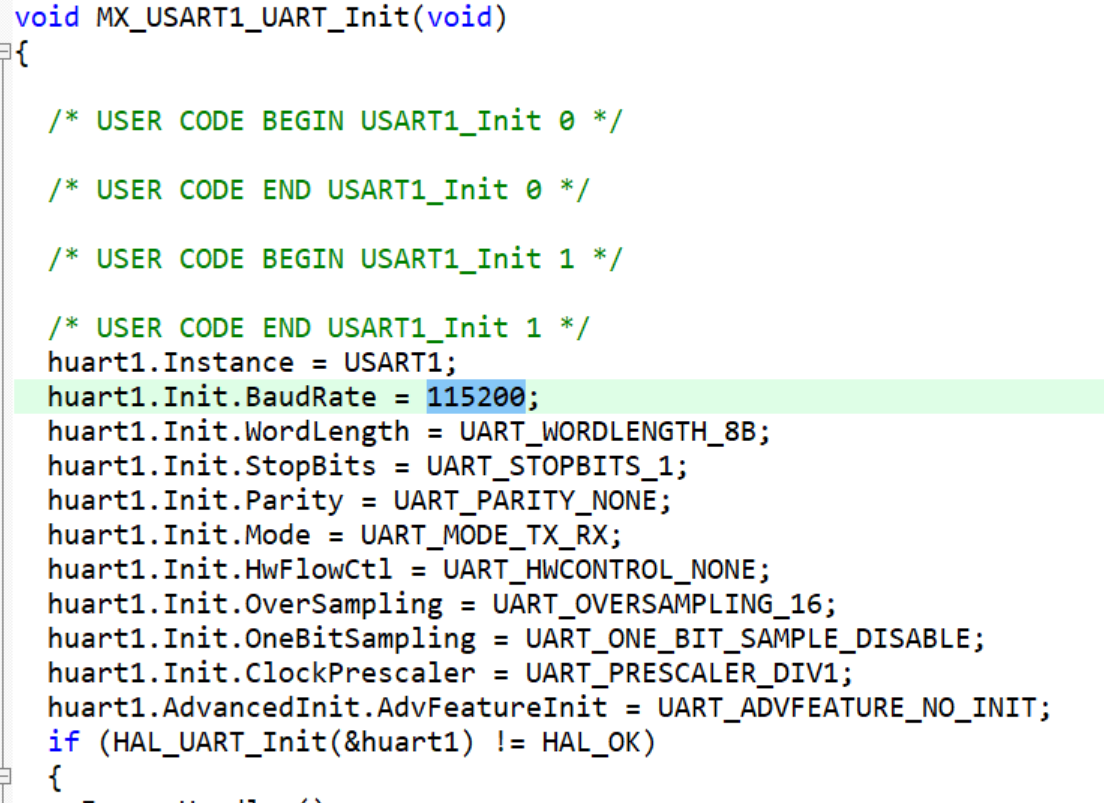

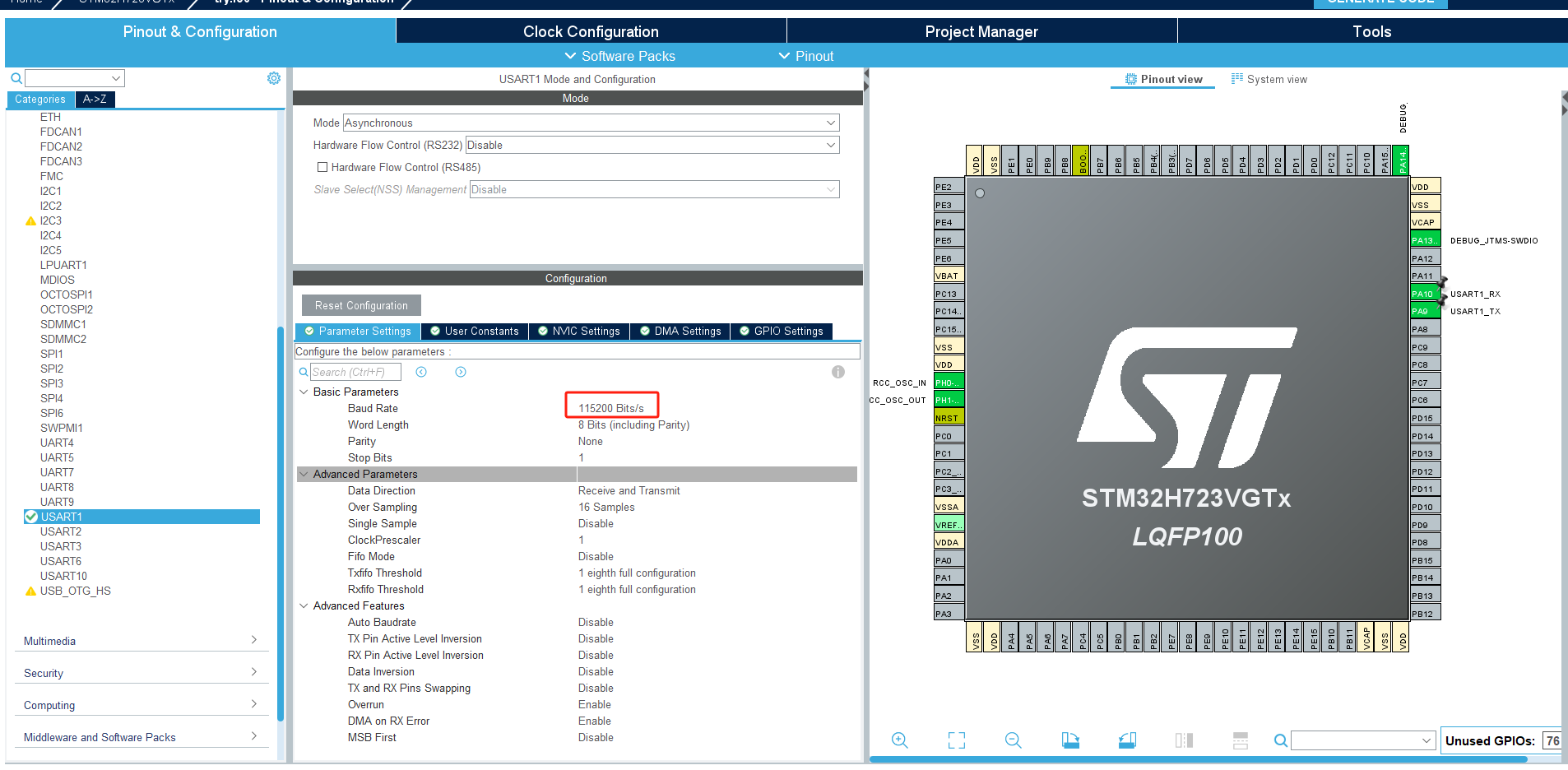

如图所示收到了乱码，那么显然波特率应该是哪里有点问题，但是我们CubeMx配置的明明是115200，从 usart.c 中也可以看到，波特率确确实实是 115200。
究竟是哪里有问题呢？我们需要先想明白问题是什么，接着再找是什么的问题。为了方便排查，我们打印十六进制数据看看。我们修改代码输出个0x01和0x11。

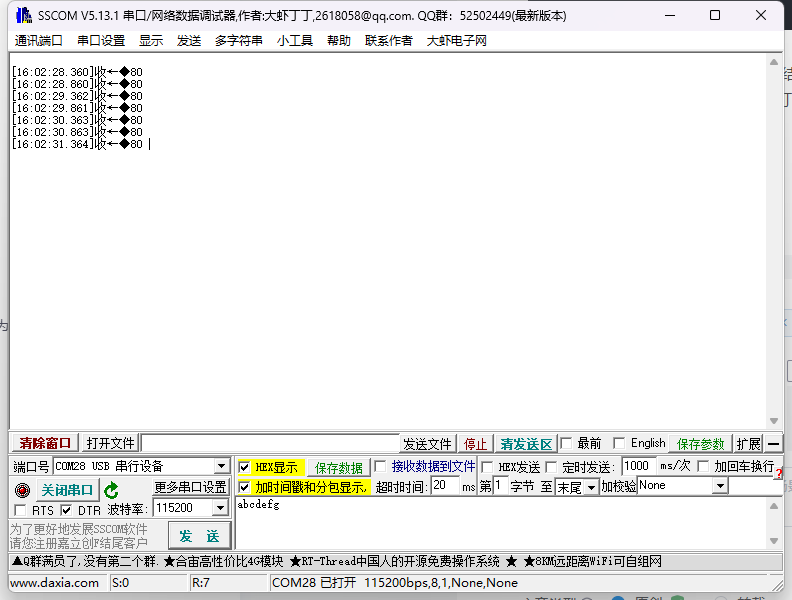

/* USER CODE BEGIN WHILE */ uint8_t data[] = {0x01}; while (1) {// printf(\"hello world\\r\\n\");HAL_UART_Transmit(&huart1, data, 1, HAL_MAX_DELAY);HAL_Delay(500); /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 */串口助手输出结果如下，01输出结果为80，由于上面已经推测出波特率有问题，我们这个数据又比较特殊。根据串口低位先行，盯帧一下可以做出猜想，是不是实际波特率减半了？

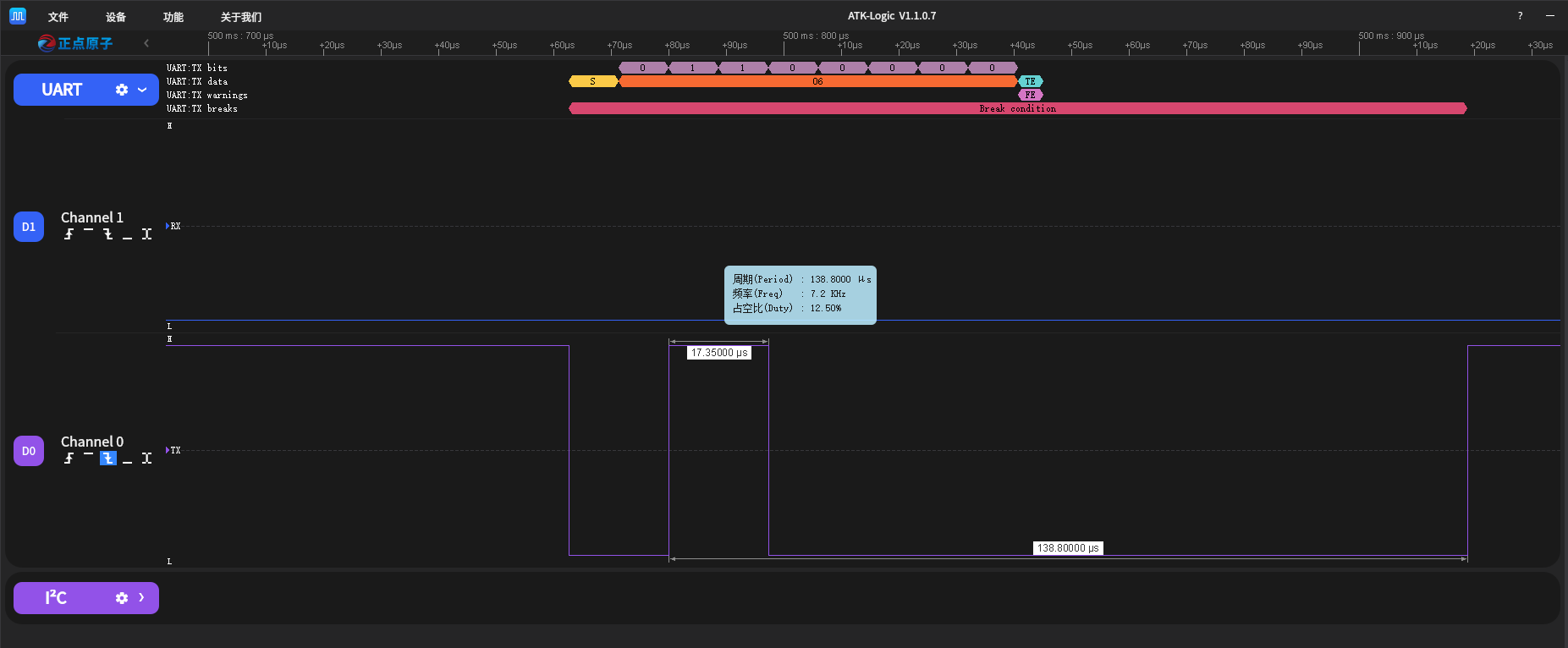

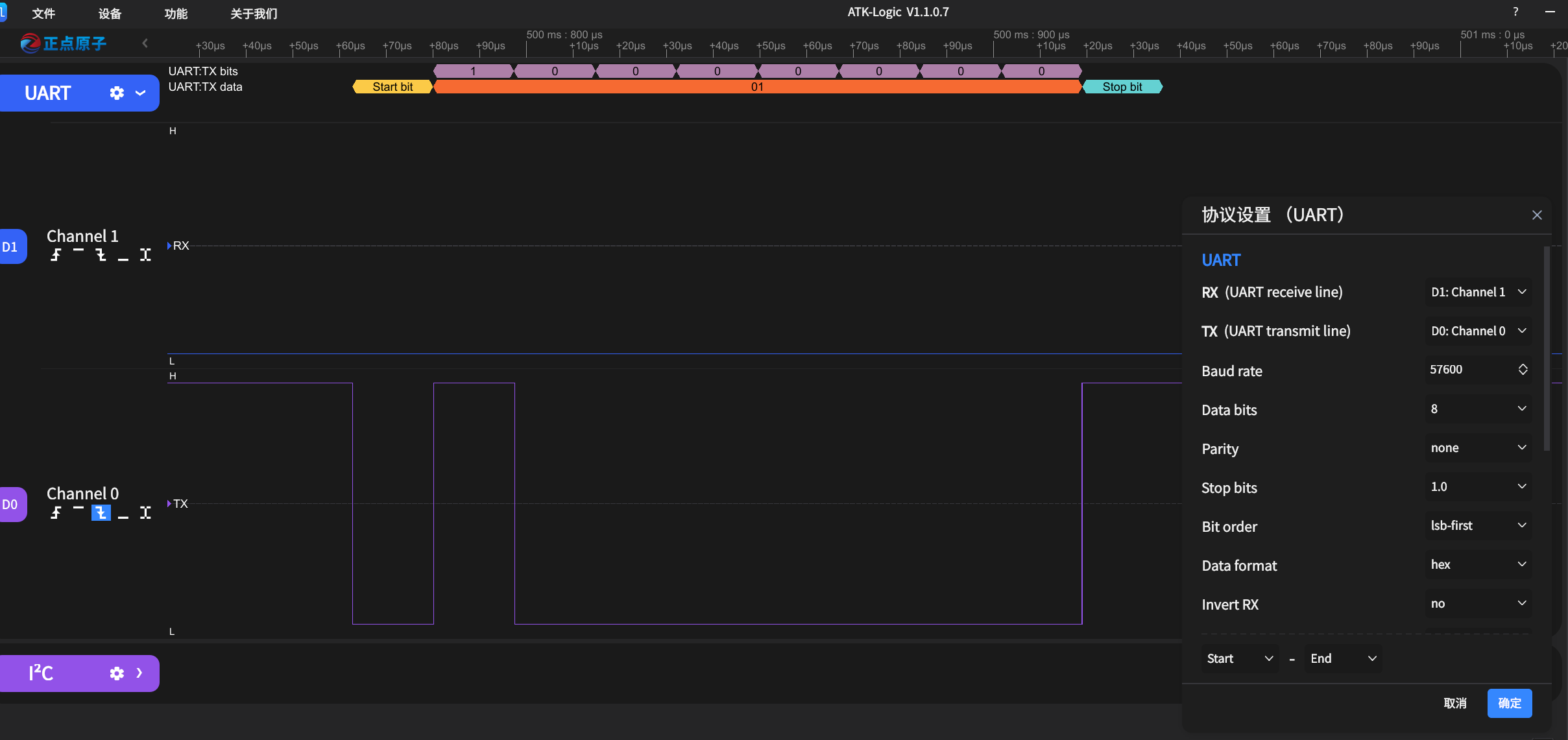

于是开个逻辑分析仪看看数字波形，如下所示，可以看到开始位后，确确实实是发了个高电平1，符合低位先行。可以看到高电平持续时间大概是17.35us，换算比特率就是57636，接近57600，好像符合我们猜想？
那么，我们直接将波特率设置为57600，可以看到逻辑分析仪的数据也对上了。

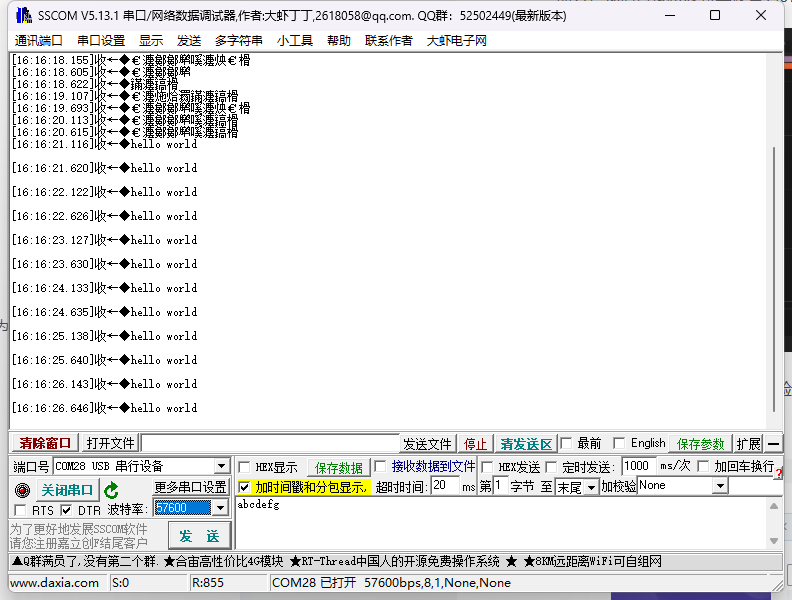

接着使用 printf 输出字符串继续验证。将串口助手的波特率改为 57600，终于正确打印出了我们预期的字符串。

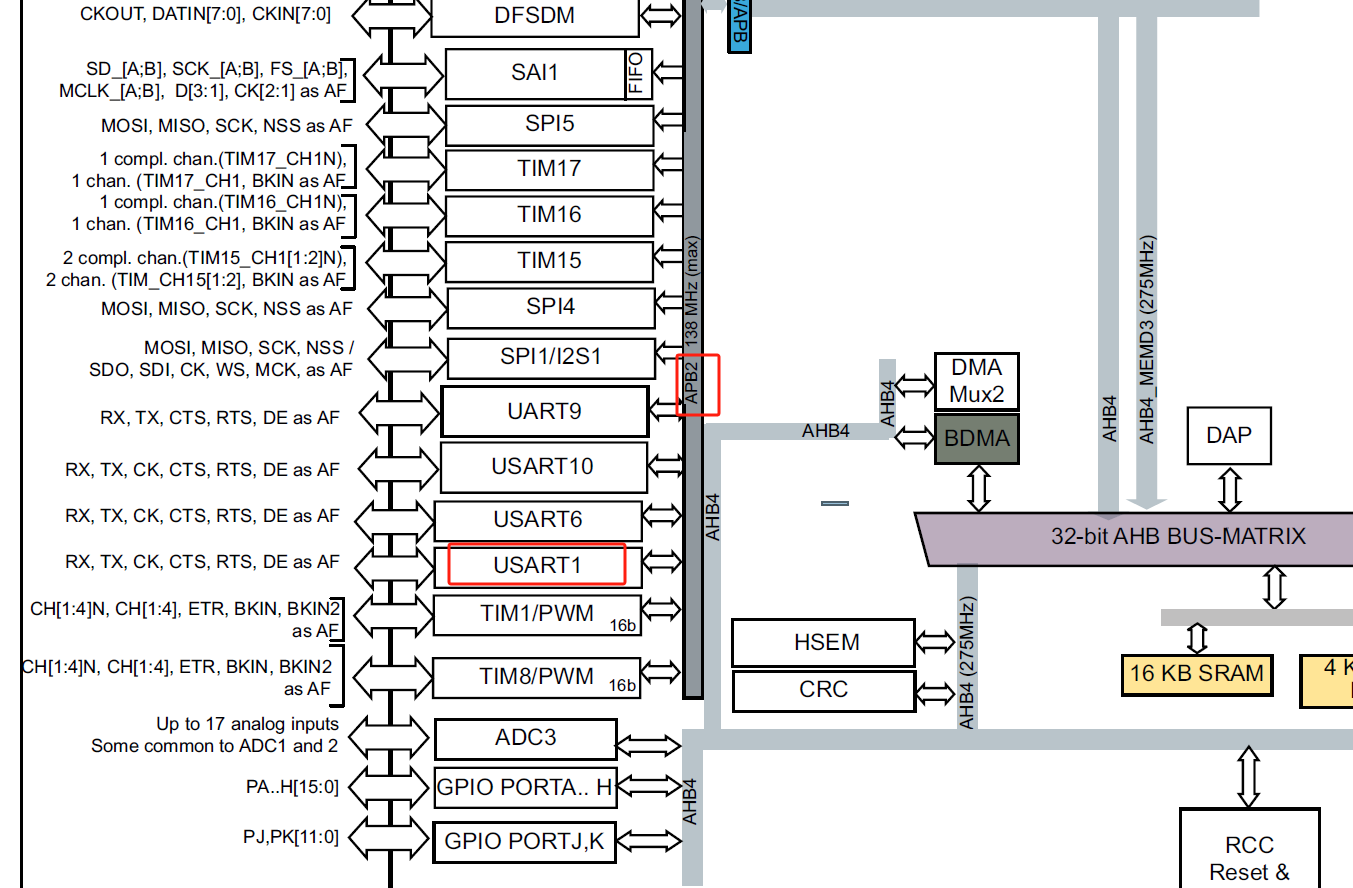

于是我们弄清楚了问题：实际波特率和设置的波特率差了一半。为什么呢？通过查找手册，可以找到串口1挂载在 APB2 总线上。

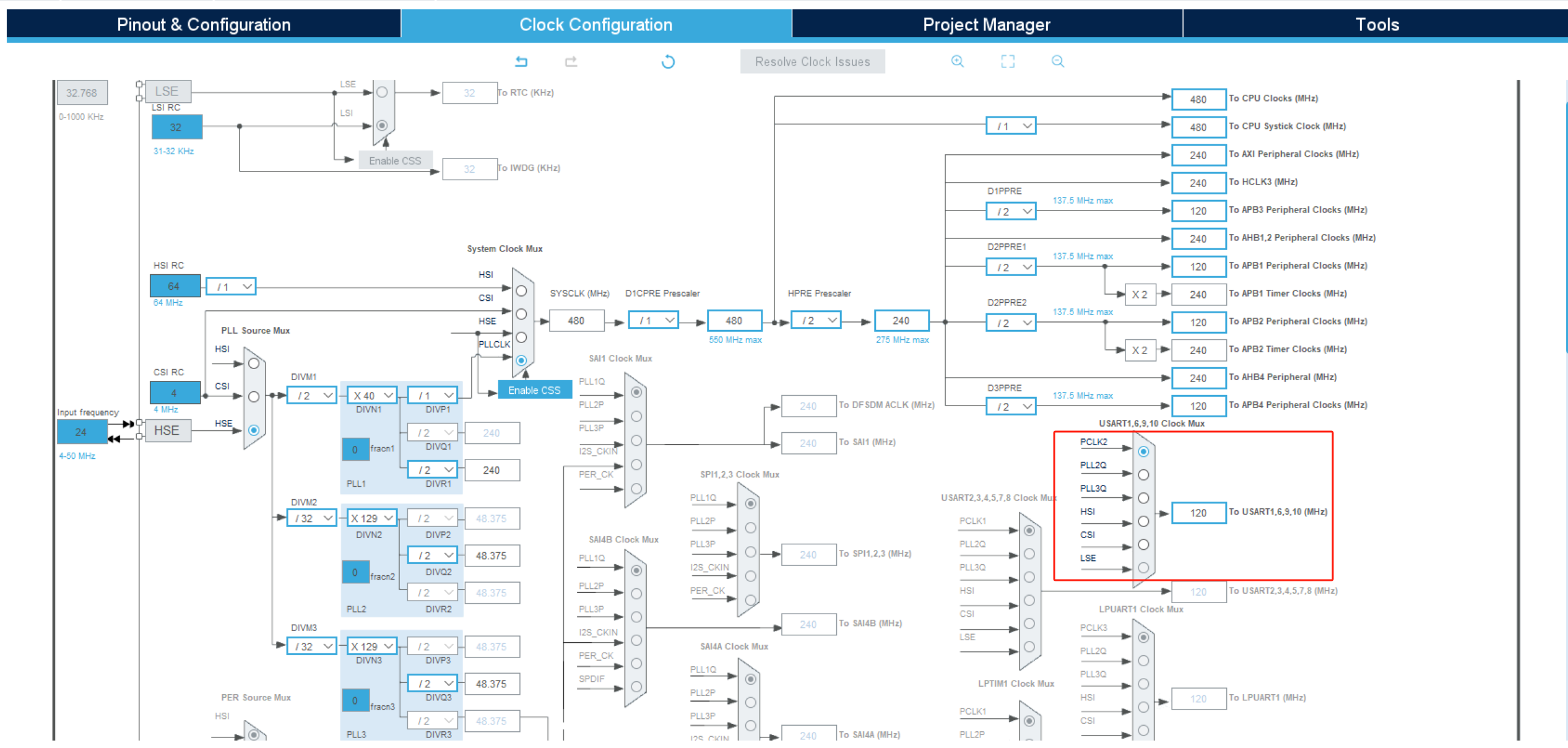

查看CubeMX时钟树也可以看见，USART1、6、9、10这里都用的是 PCLK2，根据配置是120MHz。
我们检查一下串口的时钟源对不对。

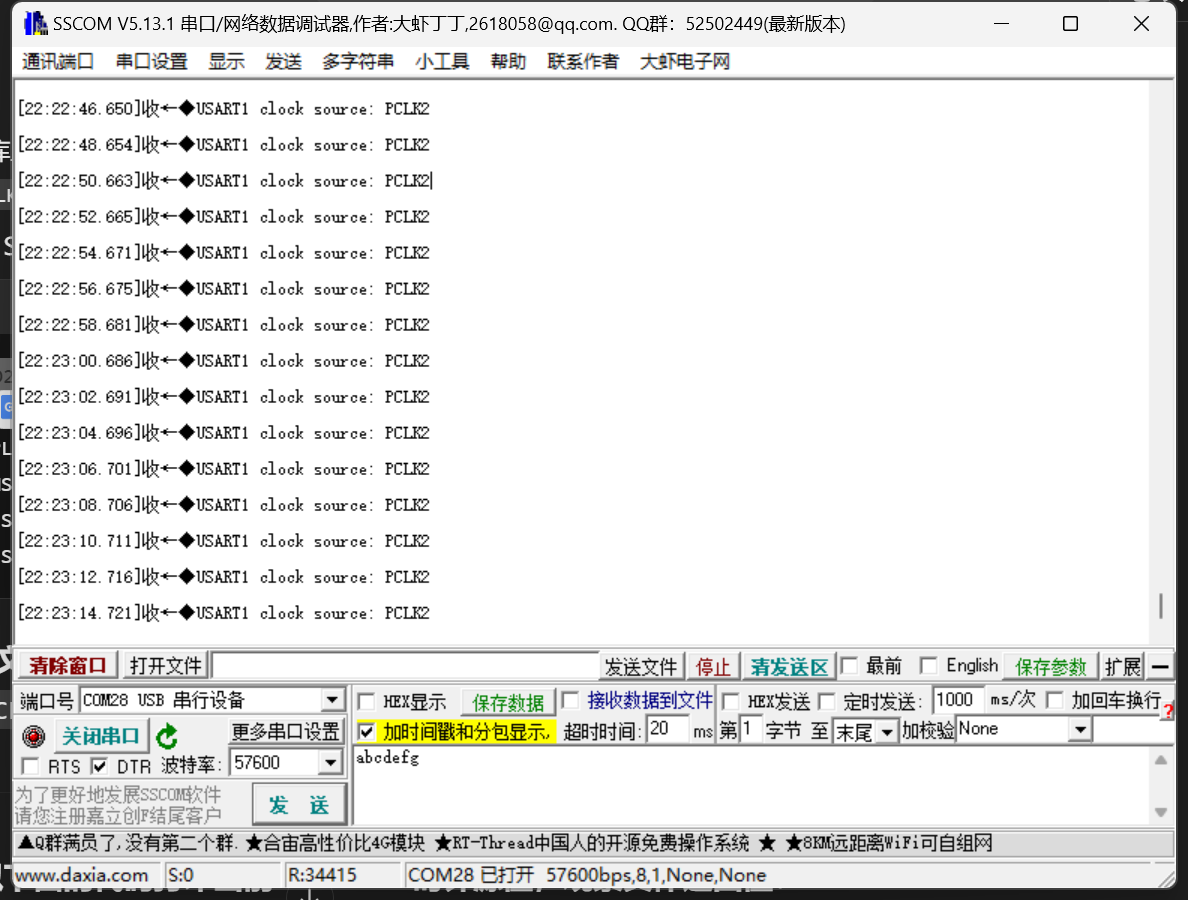

/* USER CODE BEGIN WHILE */ printf(\"hello world\\r\\n\"); while (1) { uint32_t uart_clk_source = __HAL_RCC_GET_USART1_SOURCE(); switch(uart_clk_source){case RCC_USART1CLKSOURCE_D2PCLK2:printf(\"USART1 clock source: PCLK2\\n\");break;case RCC_USART1CLKSOURCE_PLL2:printf(\"USART1 clock source: PLL2\\n\");break;case RCC_USART1CLKSOURCE_PLL3:printf(\"USART1 clock source: PLL3\\n\");break;case RCC_USART1CLKSOURCE_HSI:printf(\"USART1 clock source: HSI\\n\");break;case RCC_USART1CLKSOURCE_CSI:printf(\"USART1 clock source: CSI\\n\");break;case RCC_USART1CLKSOURCE_LSE:printf(\"USART1 clock source: LSE\\n\");break;default:printf(\"USART1 clock source: unknown\\n\");} HAL_Delay(2000); /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 */}输出结果如下，可以看到确实是PCLK2。
接着我们检查一下各个时钟的频率是否正确。
/* USER CODE BEGIN WHILE */ printf(\"hello world\\r\\n\"); while (1) {uint32_t sysclk = HAL_RCC_GetSysClockFreq();uint32_t hclk = HAL_RCC_GetHCLKFreq();uint32_t pclk2 = HAL_RCC_GetPCLK2Freq();printf(\"SYSCLK: %d MHz\\n\", sysclk/1000000);printf(\"HCLK: %d MHz\\n\", hclk/1000000);printf(\"PCLK2: %d MHz\\n\", pclk2/1000000); HAL_Delay(2000); /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ }

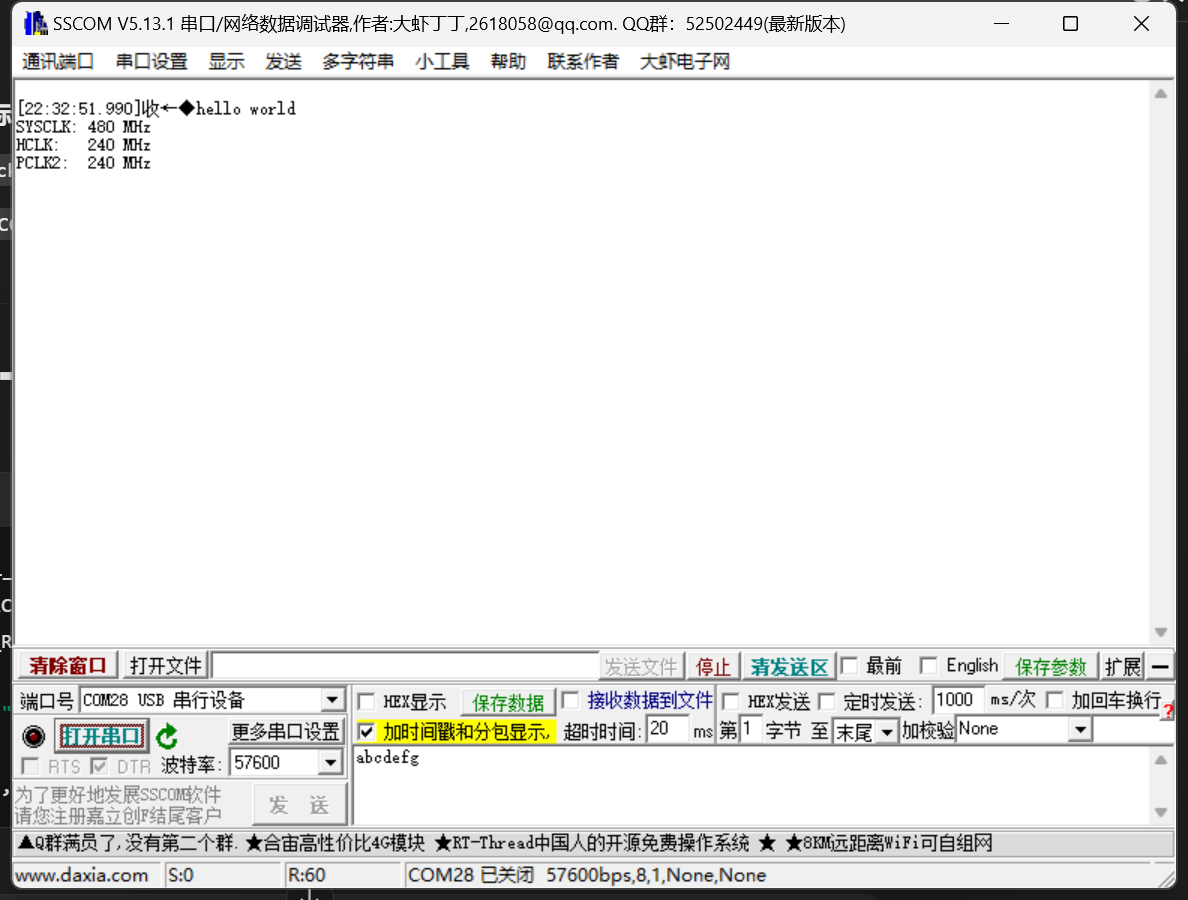

可以看到，SYSCLK和HCLK均一致，但是PCLK2明明我们配置的是120MHz，而获取到的却是240MHz。为什么呢？对于波特率 Baud = f_PCLK2 / 16 x div，div的值分别以整数和小数部分存储在BRR的低十六位中，通过Debug设断点查看BRR的值。

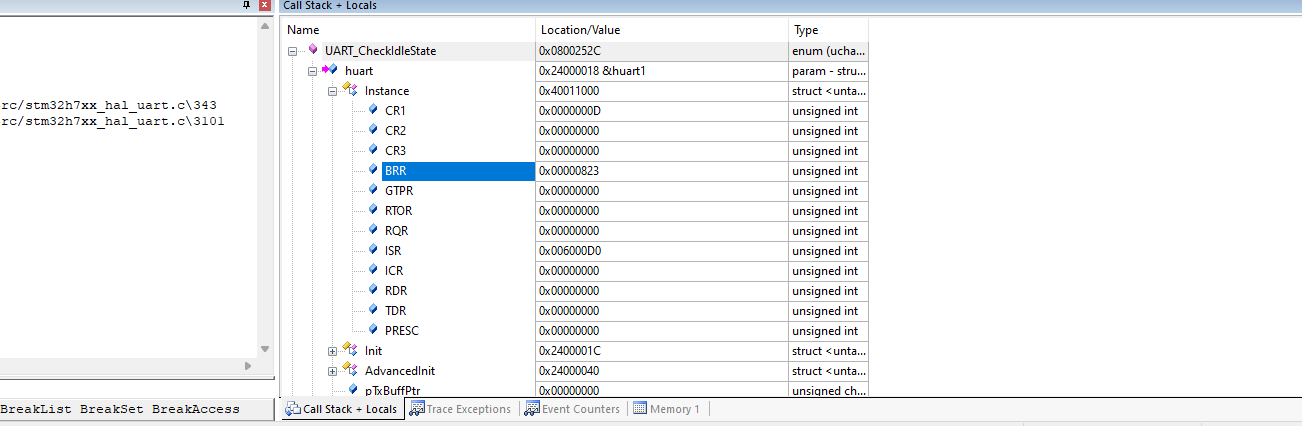

可以看到BRR=0x823，其中0x82是整数部分，0x3是小数部分，所以 div = 130.1875。按照获取到的时钟频率 240 MHz计算得波特率为115200，但是实际的波特率却是115200/2=57600；按照设置的时钟频率 120 MHz计算可得波特率为57600，但是实际获取的时钟频率却是240MHz。
加之笔者的CubeMx是刚更新的6.13.0（本来更新的是最新版的6.14.0因为不能联网而回退到1.13），至此开始怀疑是CubeMx生成的代码有问题（试过FW使用1.11.2和1.12.0均有问题），可能其中有几步并没有正确配置到。

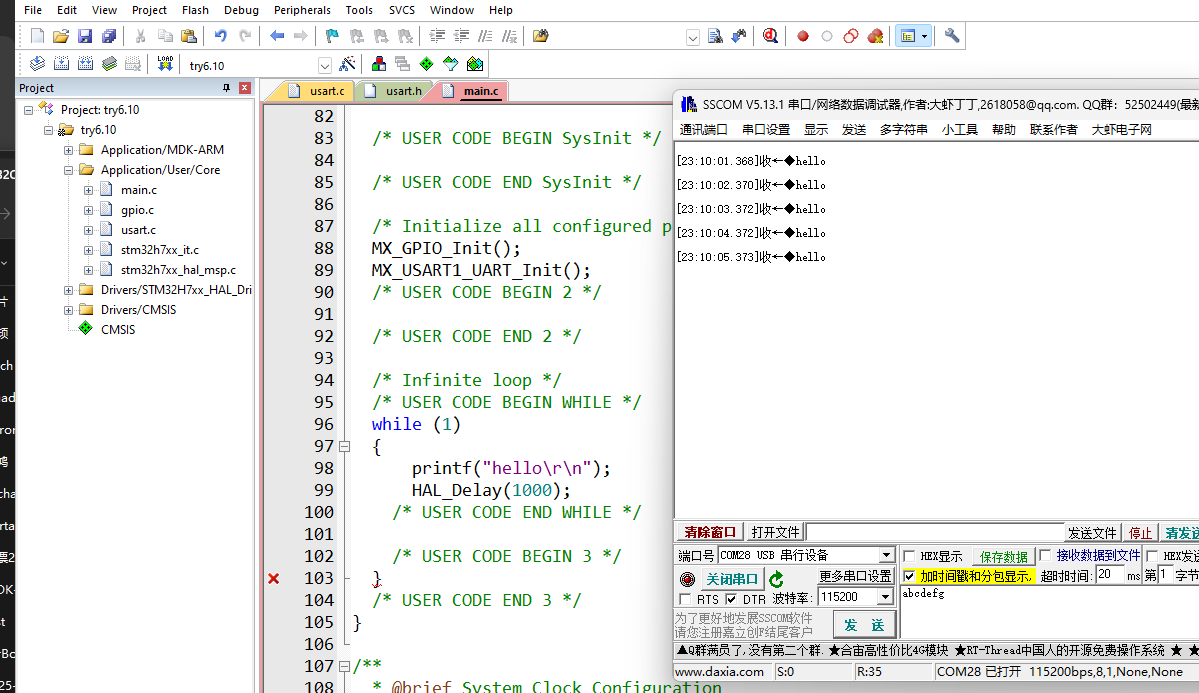

于是换回低版本的6.10.0，FW使用1.11.1，按照最开始的流程，运行结果如下，一切顺利。
此外，还试了一下用6.13的cubemx和1.11.1的FW包生成代码，问题同前面所述。
综上，新版本的CubeMx（6.13）可能不太稳定，想要稳定运行的话可以用稍微旧一些版本的CubeMx，但是旧版本的CubeMx又不支持CMake工具链，新版本又不稳定。也是陷入死循环了。。。
至于前面所说问题的深层次原因，笔者水平有限无法给出进一步解答，欢迎大家指正。
