RK3568 驱动开发指南

硬件平台概述

RK3568是瑞芯微(Rockchip)在2021年推出的一款主流中高端处理器芯片，采用先进的22nm工艺制程。其CPU采用四核ARM Cortex-A55架构设计，主频最高可达2GHz，并支持动态频率调节技术以平衡性能和功耗。

在图形处理方面，该芯片集成ARM Mali-G52 2EE GPU，支持OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1等图形API，能够流畅处理1080p分辨率下的图形渲染任务。同时，芯片内置0.8TOPS算力的NPU神经网络处理器，支持INT8/INT16混合量化计算，为AI应用提供高效的推理加速。

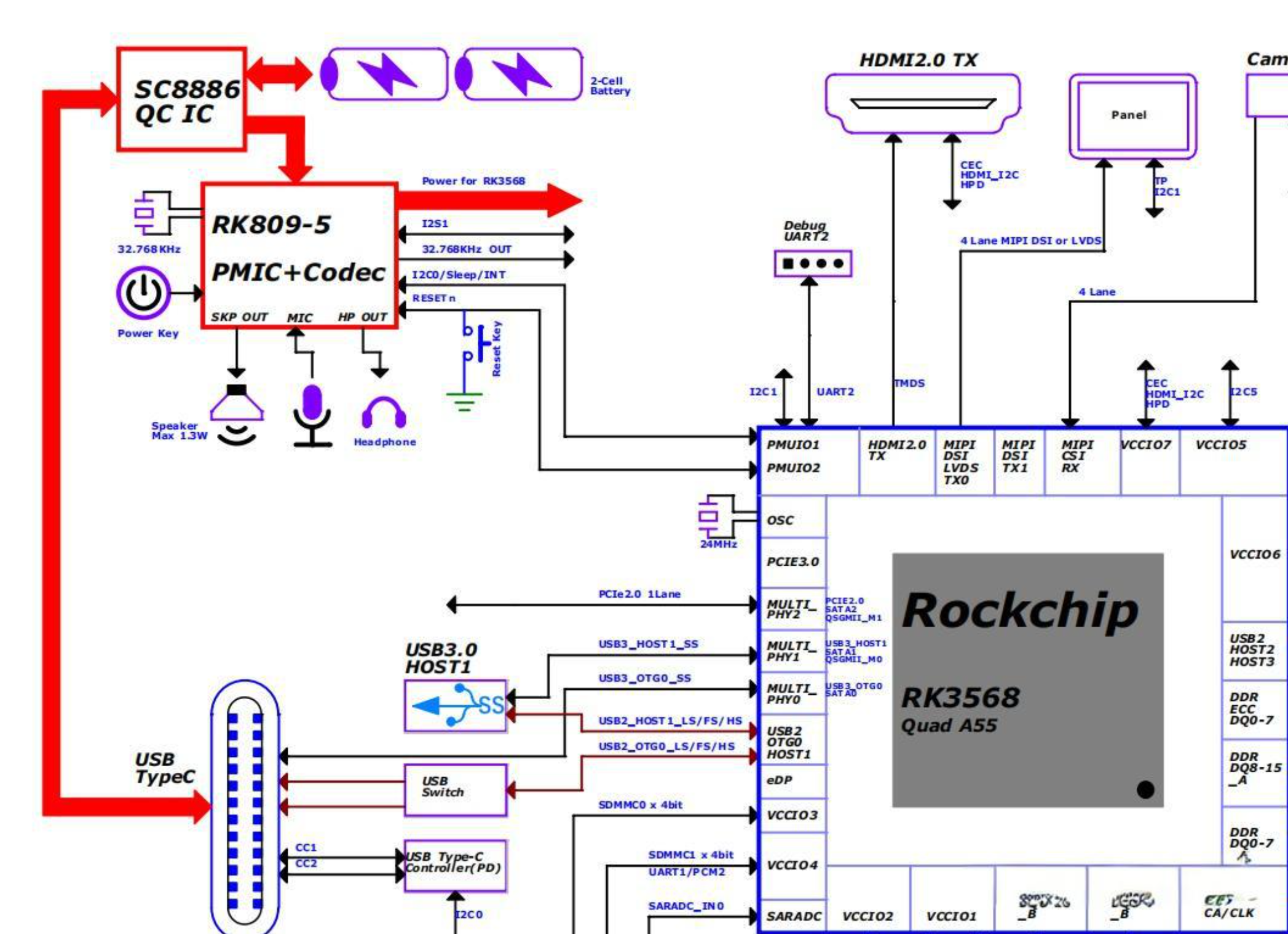

在接口扩展方面，RK3568提供丰富的外设接口：

  • 支持双通道32bit LPDDR4/LPDDR4X内存控制器
  • 配备PCIe 2.1、USB 3.0、千兆以太网等高速接口
  • 支持4K@60fps H.265/H.264视频编解码
  • 提供MIPI CSI/DSI、HDMI 2.0等显示接口

典型应用场景包括：

  1. 智能NVR设备：利用其强大视频处理能力和AI算力实现智能视频分析
  2. 人脸识别终端：通过NPU加速人脸检测和特征提取算法
  3. 工业控制设备：凭借高可靠性和丰富接口满足工业自动化需求
  4. 边缘计算网关：在本地完成数据采集和初步AI分析
  5. 商用显示设备：支持多屏异显和4K视频输出

该芯片凭借其均衡的性能表现和出色的性价比，在多个行业领域得到了广泛应用。

开发环境搭建

  1. 交叉编译工具链：建议使用官方提供的pre-built工具链

    wget https://releases.linaro.org/components/toolchain/binaries/7.5-2019.12/aarch64-linux-gnu/gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu.tar.xztar -xvf gcc-linaro-7.5.0-2019.12-x86_64_aarch64-linux-gnu.tar.xzexport PATH=$PATH:/path/to/toolchain/bin

  2. 内核源码获取：

    git clone https://github.com/rockchip-linux/kernel.git -b develop-4.19

  3. 编译配置：

    make ARCH=arm64 rockchip_linux_defconfigmake ARCH=arm64 menuconfig

驱动开发要点

1. 设备树配置

RK3568采用设备树(Device Tree)机制管理硬件资源，典型设备树节点配置示例：

&i2c1 { status = \"okay\"; clock-frequency = ; sensor@20 { compatible = \"vendor,sensor-model\"; reg = ; interrupt-parent = ; interrupts = ; };};

2. 常见外设驱动开发

GPIO驱动
#include struct gpio_desc *gpio;gpio = devm_gpiod_get(&pdev->dev, \"enable\", GPIOD_OUT_LOW);gpiod_set_value(gpio, 1);
I2C驱动
static struct i2c_driver sensor_driver = { .driver = { .name = \"sensor-driver\", .of_match_table = sensor_of_match, }, .probe = sensor_probe, .remove = sensor_remove, .id_table = sensor_id,};

3. 中断处理

irq = gpiod_to_irq(gpio);ret = request_irq(irq, sensor_isr, IRQF_TRIGGER_RISING, \"sensor\", priv);

调试技巧

  1. 内核打印：使用 dev_dbg()/dev_info() 替代 printk
  2. 动态调试：
    echo -n \'file driver.c +p\' > /sys/kernel/debug/dynamic_debug/control
  3. 性能分析：
    perf stat -a sleep 10perf record -g -a sleep 5

驱动加载与测试

  1. 模块编译：

    obj-m := my_driver.oKERNELDIR := /path/to/kernel

  2. 加载测试：

    insmod my_driver.kodmesg | tail

  3. 用户空间测试：

    echo 1 > /sys/class/misc/mydevice/enablecat /proc/mydevice/status

常见问题解决

时钟配置问题

检查CRU(Clock and Reset Unit)相关寄存器

  • 确认时钟源选择是否正确（如外部晶振或内部RC振荡器）
  • 检查各时钟分频器配置是否合理（如PLL倍频参数）
  • 验证时钟使能位状态（部分外设时钟需单独开启）
  • 典型故障示例：UART波特率异常时，应检查APB总线时钟与波特率分频寄存器
DMA传输失败

确保CMA区域已正确配置

  • 检查内核启动参数是否包含cma=分配参数（如cma=64M）
  • 验证DMA缓冲区是否来自CMA区域（可通过dma_alloc_coherent申请）
  • 常见错误：使用普通内存做DMA导致传输失败，需注意内存是否缓存对齐
  • 调试方法：通过cat /proc/meminfo | grep Cma查看CMA使用情况
电源管理

注意各电源域的唤醒顺序

  • 需遵循：Always-On域 → 核心电源域 → 外设电源域的唤醒序列
  • 典型错误场景：先开启外设电源会导致I2C/SPI设备无响应
  • 建议操作流程：
    1. 配置唤醒源中断
    2. 设置电源域控制寄存器
    3. 等待PWR_OK状态位就绪
    4. 解除外设复位

性能优化建议

使用DMA进行大数据传输
  • 适用场景：超过1KB的数据搬运（如视频帧传输）
  • 配置步骤：
    1. 初始化DMA控制器
    2. 设置源/目标地址寄存器
    3. 配置传输长度和突发模式
    4. 启动传输并等待完成中断
  • 优势：相比CPU搬运可降低30%以上CPU占用率
合理使用中断而非轮询
  • 中断响应延迟应控制在<100us
  • 推荐场景：
    • 按键检测（GPIO中断）
    • 数据到达（UART接收中断）
    • 定时事件（TIMER中断）
  • 注意事项：避免在中断服务程序中执行耗时操作
对高频操作路径进行优化
  • 关键路径优化方法：
    1. 使用perf工具定位热点函数
    2. 将循环展开（Loop Unrolling）
    3. 替换除法为移位操作
    4. 启用编译器优化（-O2/-O3）
  • 典型案例：图像处理算法中YUV转RGB的SIMD优化
利用硬件加速单元

如Crypto引擎的使用

  • 支持算法：AES-256/SHA-2/RSA2048
  • 典型配置流程：
    // 初始化加密上下文struct crypto_aead *tfm = crypto_alloc_aead(\"gcm(aes)\", 0, 0);// 设置密钥crypto_aead_setkey(tfm, key, KEY_SIZE);// 执行加密crypto_aead_encrypt(tfm, dst, src, len);
  • 性能对比：软件实现AES需500cycles/byte，硬件加速仅需20cycles/byte
