AI大模型技术架构图全解
现在AI大模型火热，每个人都想对大模型技术有所了解，至少想了解个大概，这个时候，读懂架构图就很关键。
如果把AI大模型比作一座智能工厂：
- 没有架构图 = 盲人摸象，东拼西凑
- 有了架构图 = 上帝视角，运筹帷幄
作为一名关注AI的数据从业者，我也想啊。可惜现在网上出现的各种架构图有点乱，自己经常被绕晕，索性，我就自己画一张吧。
下面的AI大模型通用技术架构图（含一级视图和二级视图），是我从一些科技公司的最佳实践中提炼出来的，希望帮你快速掌握AI架构的精髓！
注：文末给出了其它可参考的AI大模型架构全集。
一、七层架构，层层递进

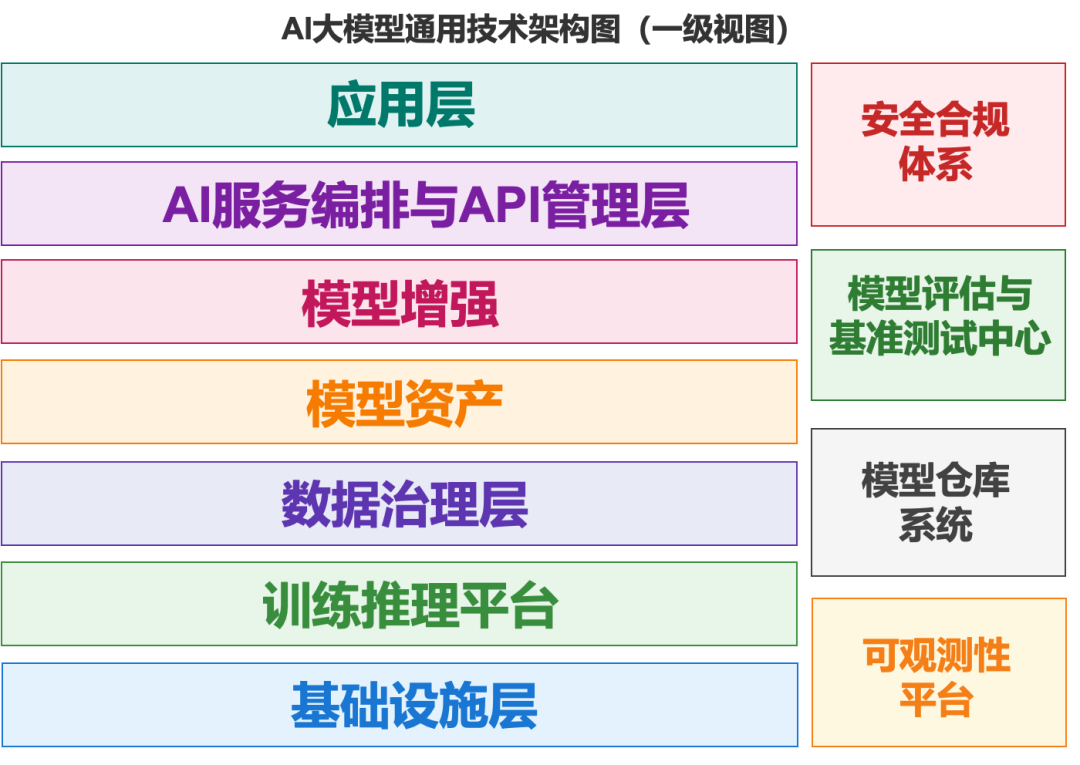

如图所示，AI大模型架构 = 7层主体 + 4大支撑，核心逻辑就是：
- 底层提供算力和数据
- 中层实现模型训练和增强
- 上层完成服务封装和应用
- 横切系统保障安全、质量、运维
如果要形象比喻的话，AI系统就像一座摩天大楼：
7层主体：
🏢 顶层：应用层（住户）
🔧 6层：AI服务编排层（物业管理）
🧠 5层：模型增强层（装修设计）
📦 4层：模型资产层（毛坯房）
🏭 3层：训练推理平台层（建筑施工）
📊 2层：数据治理层（建材准备）
⚡ 1层：基础设施层（地基）
4大支撑：
🛡️ 电梯井：安全合规体系
📡 监控室：可观测性平台
🗄️ 仓库：模型仓库系统
✅ 质检站：评估测试中心
二、七层架构详解

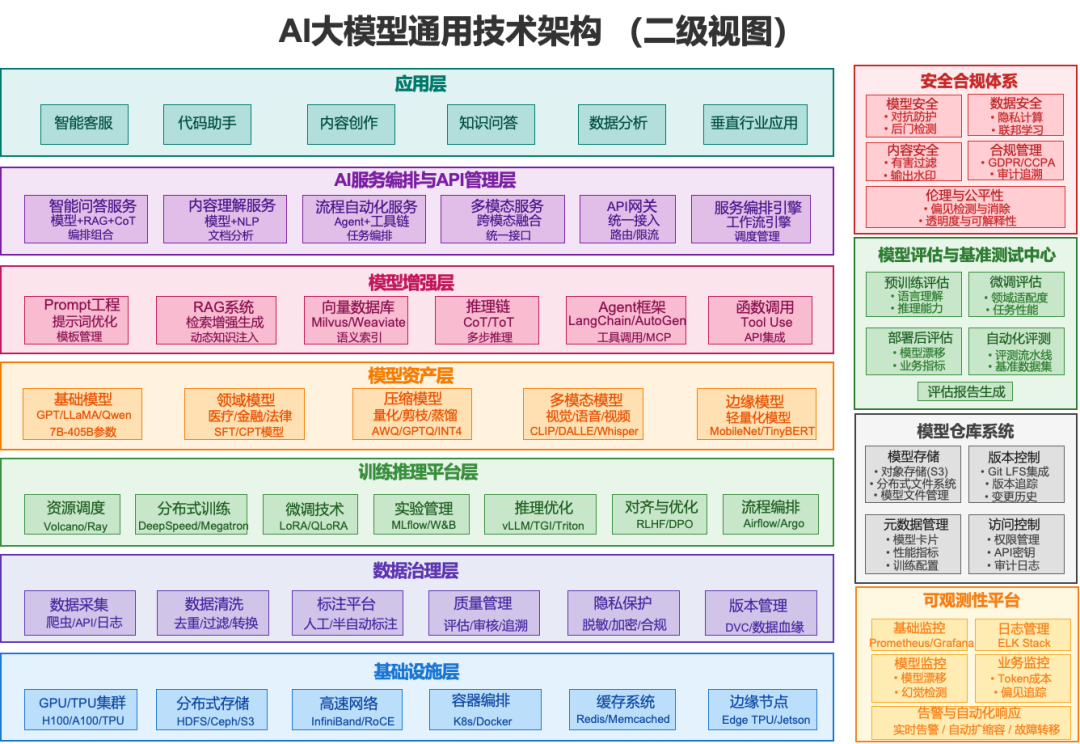

下面我们展开二级视图，如下所示，然后分层详述：
第1层：基础设施层
这层是AI系统的\"水电煤\"，因为没有强大算力，大模型就是空中楼阁。
包含组件：
- 🖥️ GPU/TPU集群：AI的超级大脑（H100一张卡=一辆特斯拉）
- 💾 分布式存储：海量数据的家（PB级数据存储）
- 🌐 高速网络：信息高速公路（InfiniBand=光速传输）
- 📦 容器编排：资源调度管家（K8s自动化管理）
- 🚀 缓存系统：加速器（Redis让响应快10倍）
- 📱 边缘节点：前哨站（让AI跑在手机上）

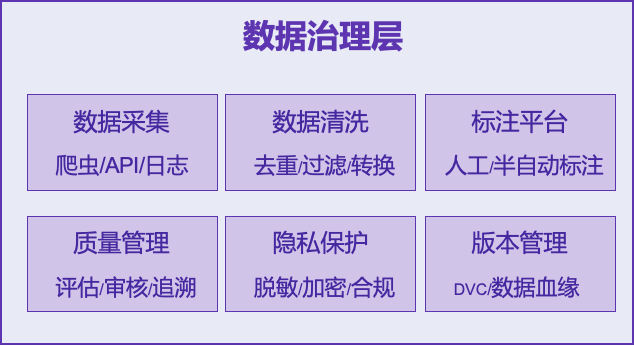

第2层：数据治理层
垃圾进，垃圾出。数据质量决定模型上限，这一层负责将原始数据提炼加工成AI能用的\"燃料\"。
包含组件：
- 🕷️ 数据采集：全网捕手（爬虫/API/日志收集）
- 🧹 数据清洗：质量把关（去重复、过滤垃圾）
- 🏷️ 标注平台：贴标签专家（人工+AI协同）
- ✅ 质量管理：质检员（确保数据可靠）
- 🔐 隐私保护：安全卫士（数据脱敏、加密）
- 📝 版本管理：时光机（数据血缘追踪）
- 🔄 反馈入口：持续优化（用户反馈回流）

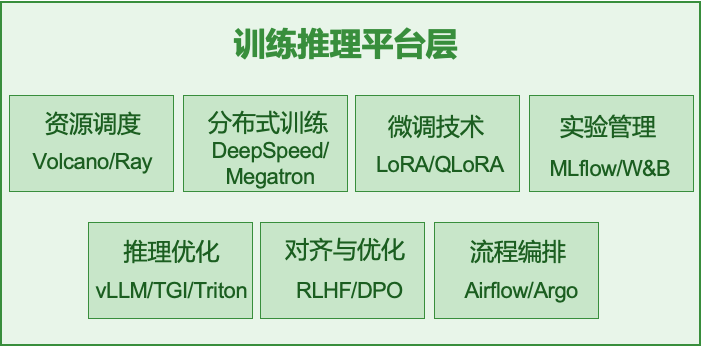

第3层：训练推理平台层
这一层是AI模型的\"生产车间\"，其把原材料（数据）加工成产品（模型）。
包含组件：
- 📋 资源调度：总调度室（Volcano智能分配GPU）
- 🔧 分布式训练：流水线（DeepSpeed训练千亿模型）
- 🎯 微调技术：精雕细琢（LoRA让微调成本降90%）
- 🧪 实验管理：实验室（MLflow追踪每次实验）
- ⚡ 推理优化：提速引擎（vLLM推理快5倍）
- 🎯 对齐优化：价值观校准（RLHF让AI更懂人类）
- 🔄 流程编排：自动化（Airflow编排复杂流程）

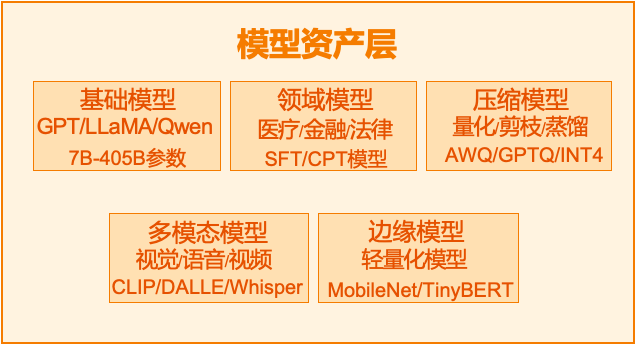

第4层：模型资产层
不同场景需要不同模型，这一层是模型超市，是企业的\"AI资产库\"。
包含组件：
- 🌍 基础模型：通用型选手（GPT/LLaMA，7B到405B规模）
- 🏥 领域模型：专业型选手（医疗/金融/法律专精）
- 📐 压缩模型：轻量级选手（量化后体积小90%）
- 👁️ 多模态模型：全能型选手（文本+图像+语音）
- 📱 边缘模型：移动型选手（手机也能跑）

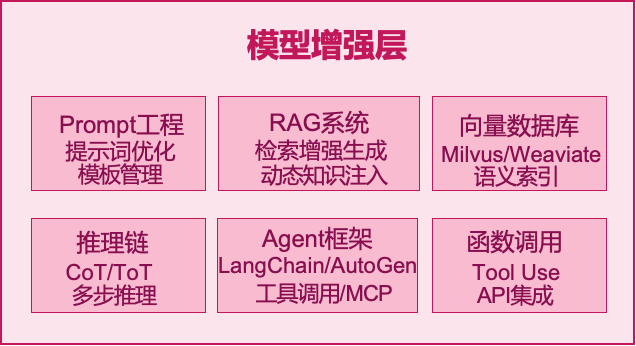

第5层：模型增强层
原始模型像素颜，增强后才能上妆见人，这一层是让AI从\"能用\"到\"好用\"的魔法层。
包含组件：
- ✍️ Prompt工程：话术大师（让AI听懂你的需求）
- 📚 RAG系统：外挂知识库（实时查资料，告别胡说八道）
- 🔍 向量数据库：语义搜索（找到最相关的信息）
- 🧩 推理链：思维导图（让AI学会分步思考）
- 🤖 Agent框架：超级助手（会用工具的AI）
- 🔧 函数调用：API集成（连接外部世界）
- ♻️ RAG优化闭环：持续进化（根据反馈自动优化）

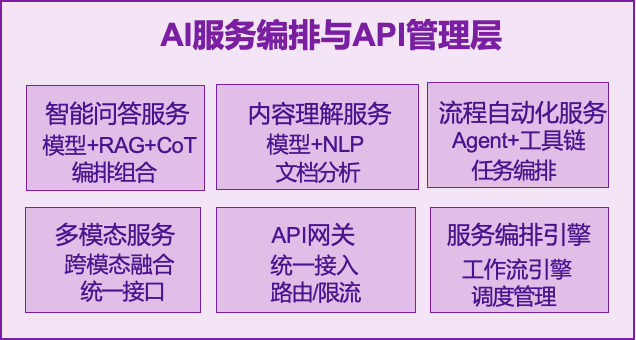

第6层：AI服务编排与API管理层
这一层是AI能力的\"组装车间\"，把零散的AI能力组装成完整的业务服务。
包含组件：
- 💬 智能问答服务：组合拳（模型+RAG+推理链）
- 📄 内容理解服务：文档专家（解析、总结、分析）
- ⚙️ 流程自动化：效率神器（Agent+工具链）
- 🎨 多模态服务：全媒体处理（文本图像视频一网打尽）
- 🚪 API网关：统一入口（流量管控中心）
- 🎼 服务编排引擎：指挥家（协调各个服务）

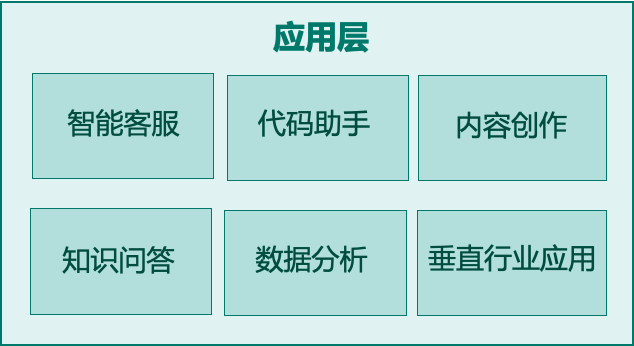

第7层：应用层
这一层是AI与用户见面的地方，把AI能力包装成用户友好的产品。
包含组件：
- 🎧 智能客服：7×24小时不打烊
- 💻 代码助手：程序员的贴心搭档
- ✏️ 内容创作：创意灵感源泉
- 🔍 知识问答：企业智囊团
- 📊 数据分析：商业洞察专家
- 🏢 行业应用：定制化解决方案
三、四大横切支撑体系
1、模型仓库系统：AI的\"版本管理器\"
- 📦 模型存储（S3对象存储）
- 🏷️ 版本控制（Git LFS管理）
- 📋 元数据管理（模型身份证）
- 🔐 访问控制（谁能用什么模型）
2、评估测试中心：AI的\"质检站\"
- 🎯 预训练评估（出厂检测）
- 🔧 微调评估（改装验收）
- 📊 部署后评估（售后跟踪）
- 🤖 自动化评测（24小时质检）
3、安全合规体系：AI的\"纪检委\"
- 🛡️ 模型安全（防攻击、防投毒）
- 🔐 数据安全（隐私保护、联邦学习）
- 🚫 内容安全（有害内容过滤）
- 📜 合规管理（GDPR/CCPA合规）
- ⚖️ 伦理公平（消除偏见）
4、可观测性平台：AI的\"健康监测仪\"
- 📈 基础监控（CPU/GPU/内存）
- 📝 日志管理（完整审计链）
- 🎯 模型监控（漂移检测、幻觉监测）
- 💰 业务监控（成本分析、效果追踪）
- 🚨 智能告警（自动响应）
四、三大关键流程
1、训练流程：从数据到模型
2、推理流程：从请求到响应

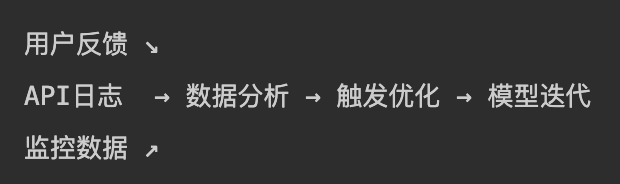

3、反馈闭环：持续优化的秘密
最后，要承认，不同领域、不同专业背景的人在画AI架构图时，会侧重某个特定方面，比如搞工程的，会特别重视模型增强层和AI编排层，我这张架构图，在他们眼里，肯定是不够专业。
因此，我在下面还特意附上了其它的大模型架构，供大家参考，也请分享给有需要的人。
附录：其它可参考大模型架构

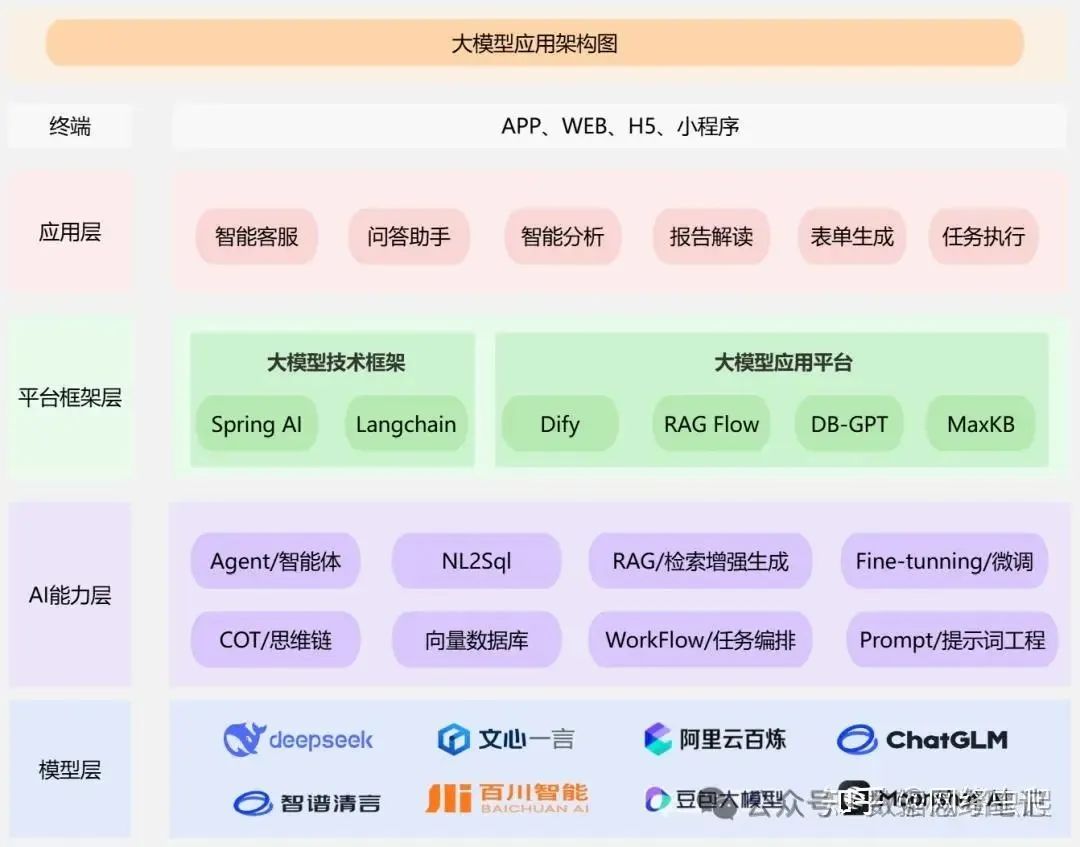

AI大模型技术全景视图：

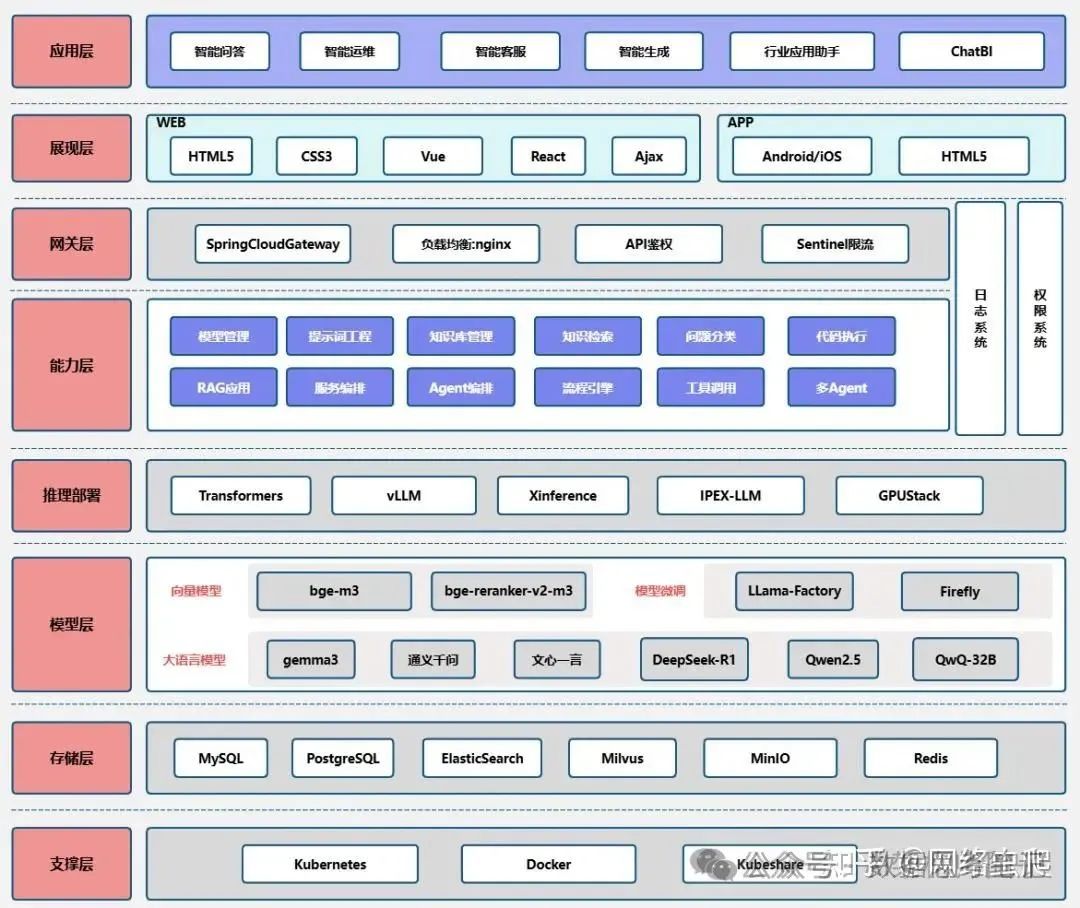

AI大模型通用技术架构图
AI大模型通用技术架构图
AI大模型通用技术架构图
RAG知识库业务架构图

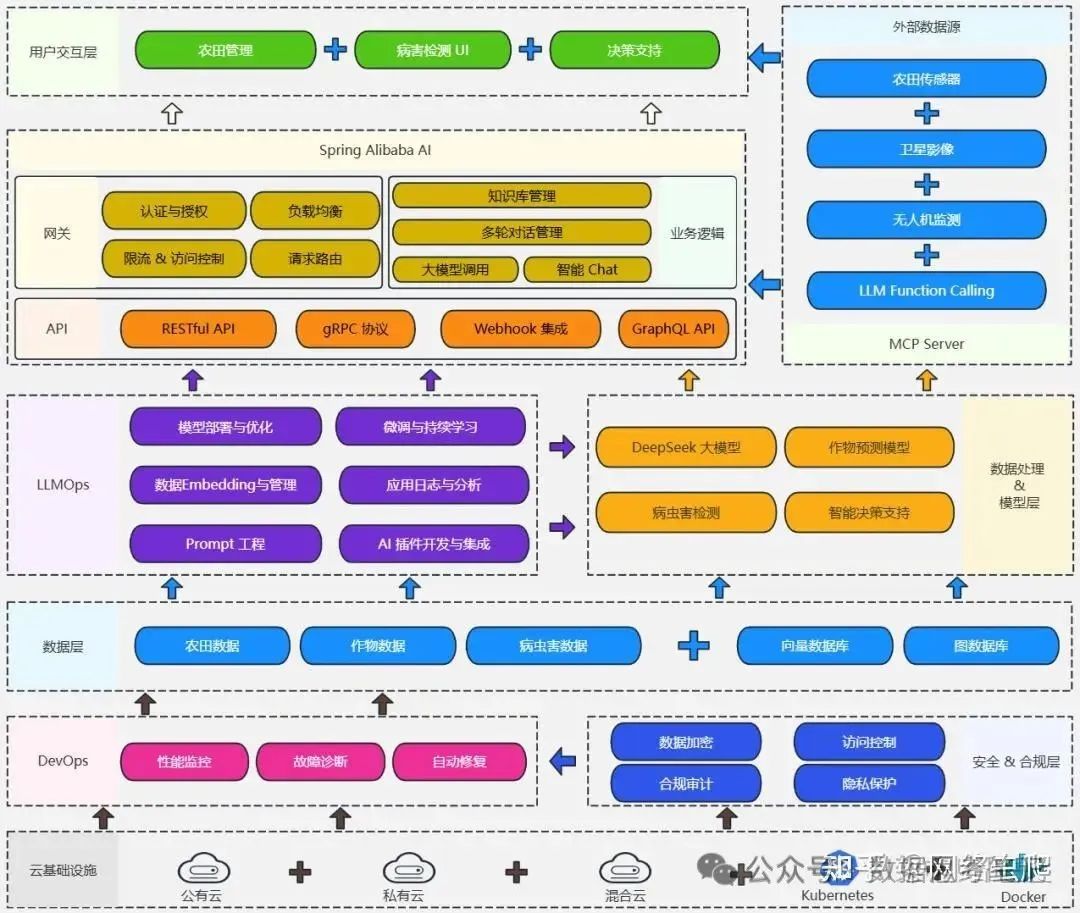

AI农业大模型技术架构图

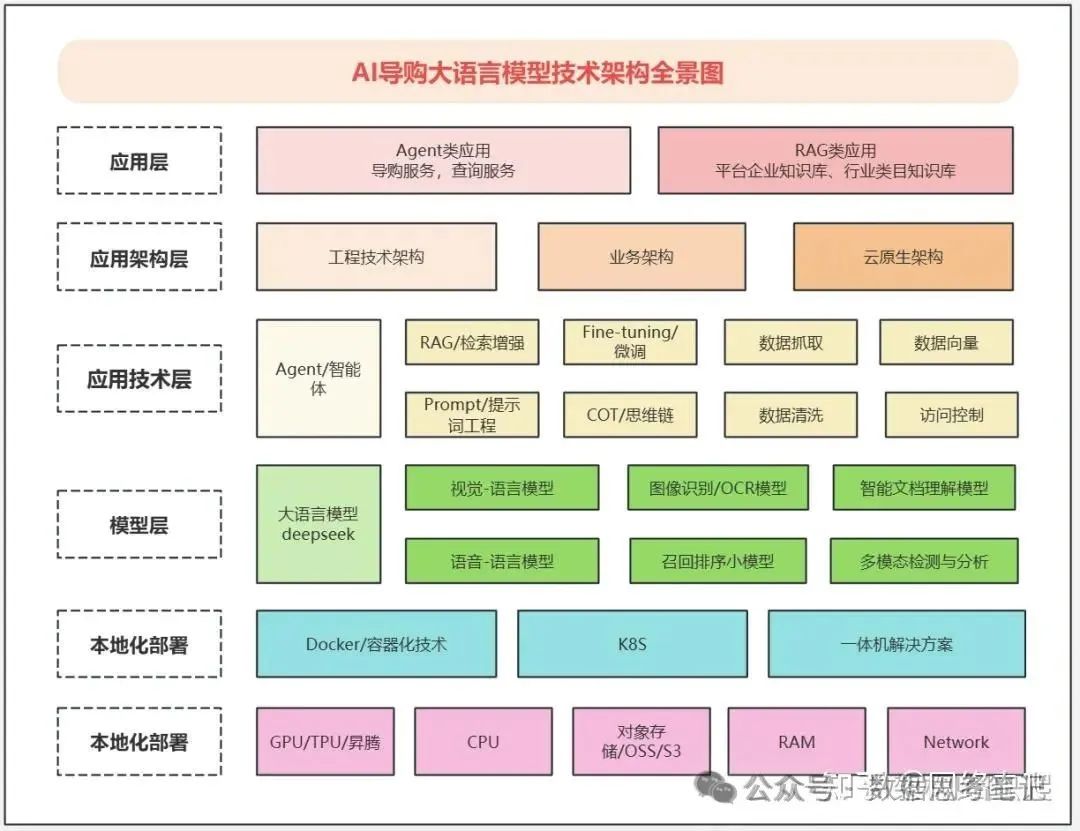

AI导购大模型技术架构图

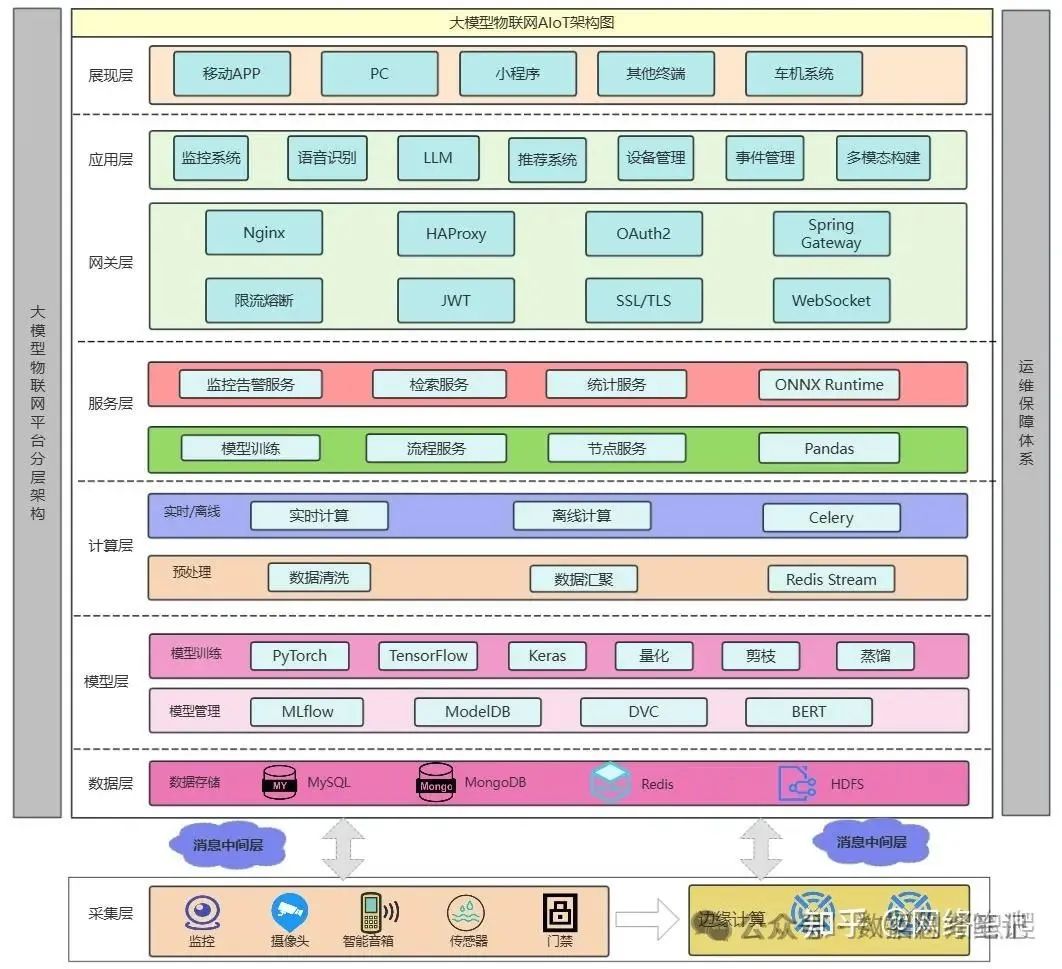

AI大模型物联网AloT架构图

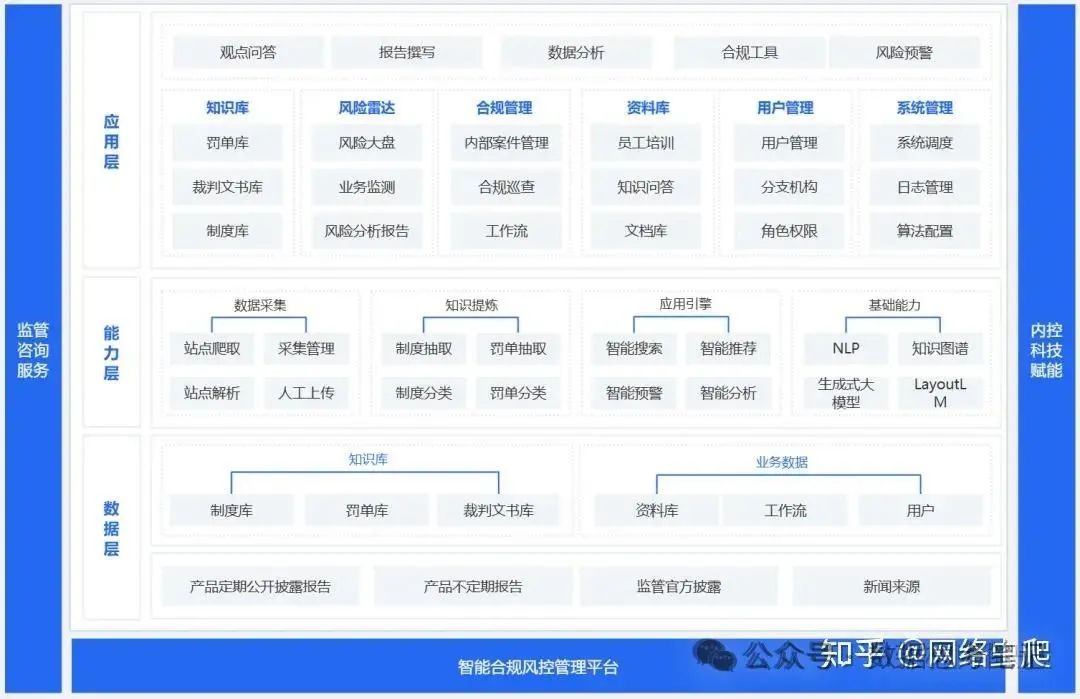

AI大模型合规风控管理架构图
AI大模型合规管理架构图

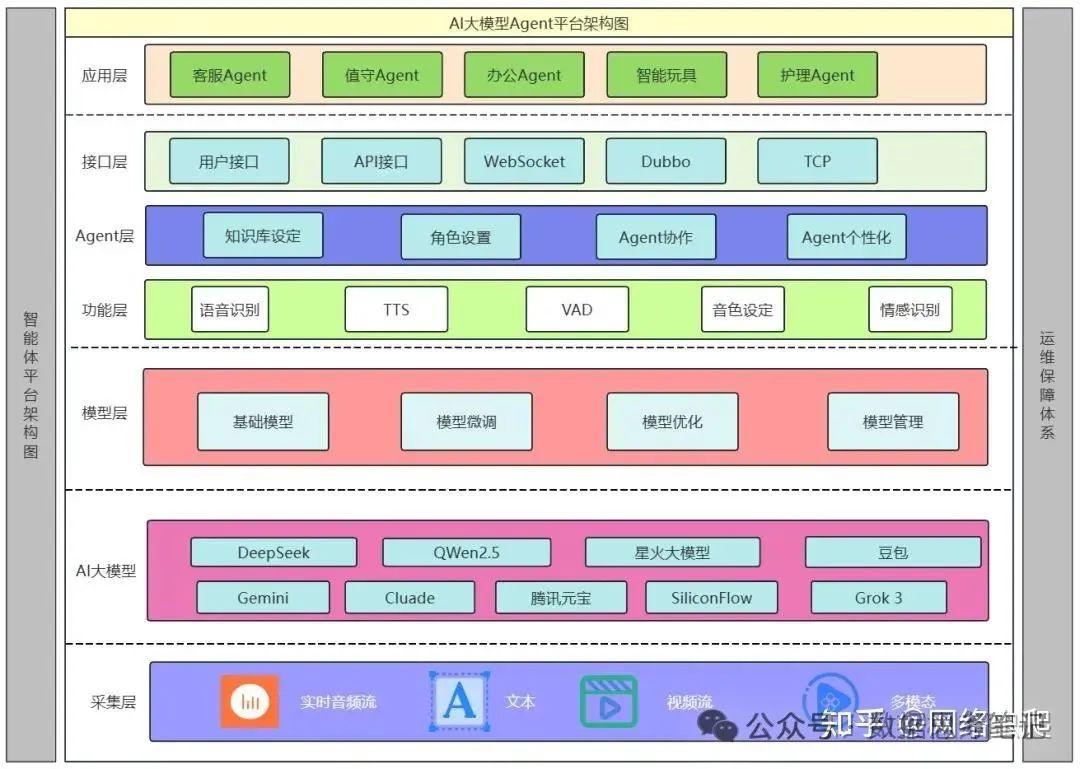

AI大模型Agent平台架构图

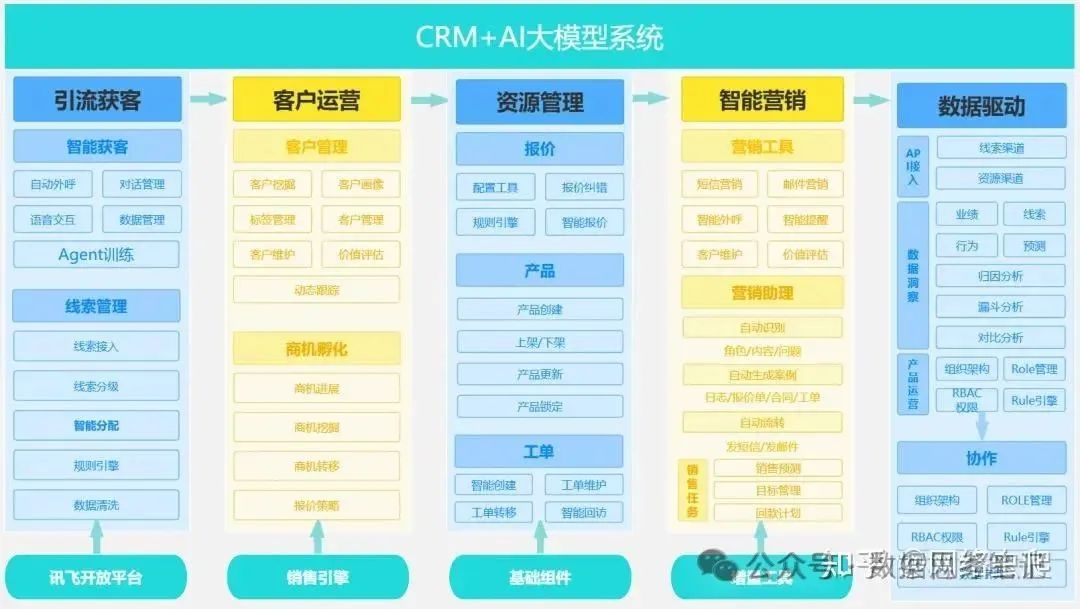

AI大模型+CRM架构图
AI导购大模型架构图
