RIGOL DS1104Z图像保存与市电测量

技术文档

示波器型号：RIGOL DS1104Z OSCILLOSCOPE Ultravision 4Channel 100MHz 1GSa/s

一、U盘识别失败

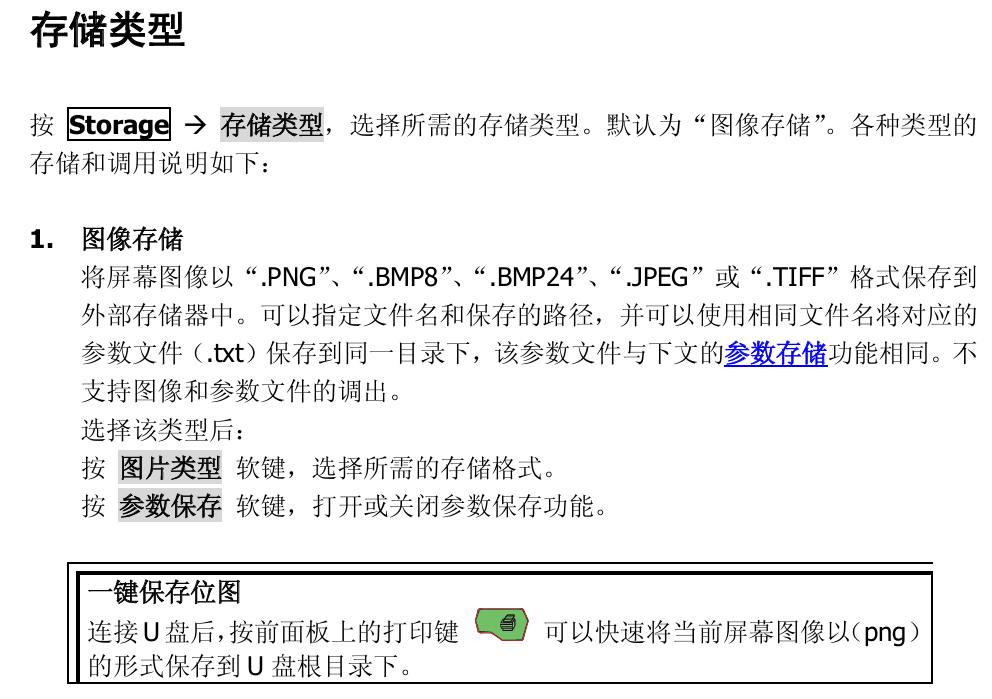

我按照官方文档的提示一键保存图片：

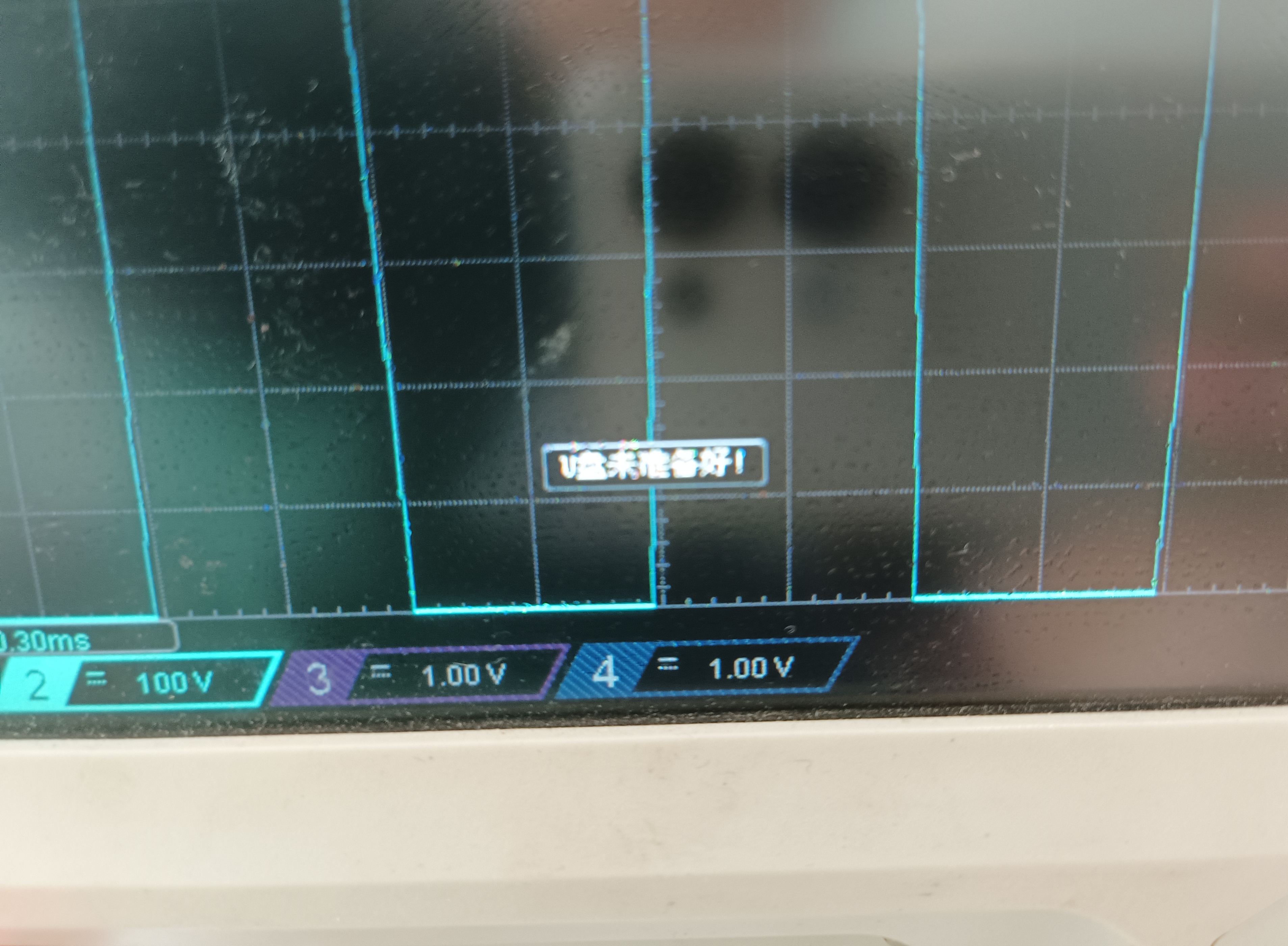

提示U盘为准备好：

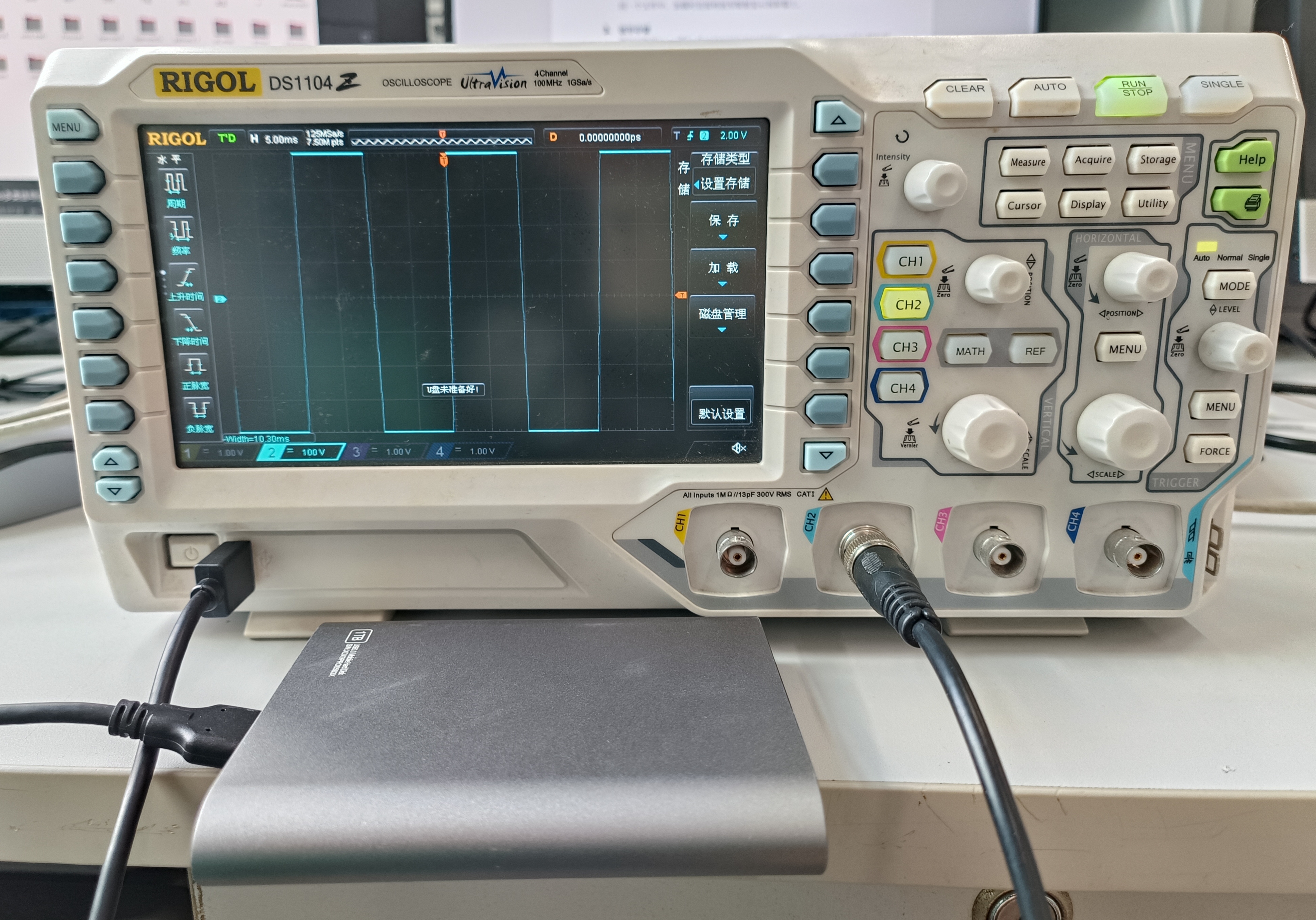

换移动硬盘也没用：

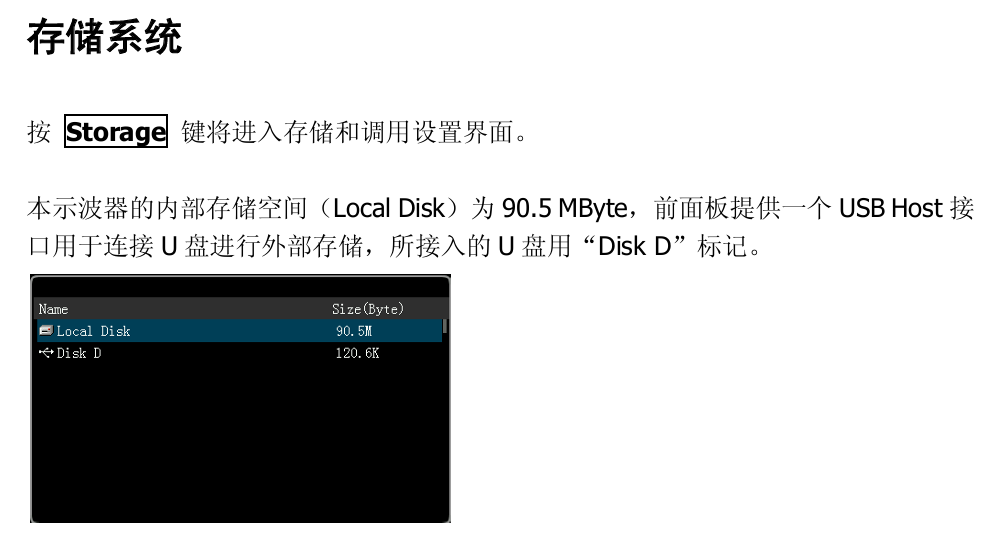

我看官方文档以为示波器只能识别名叫“Disk D”的U盘，于是把盘的名字改了：

还是不行，也可能是这是移动硬盘的原因。

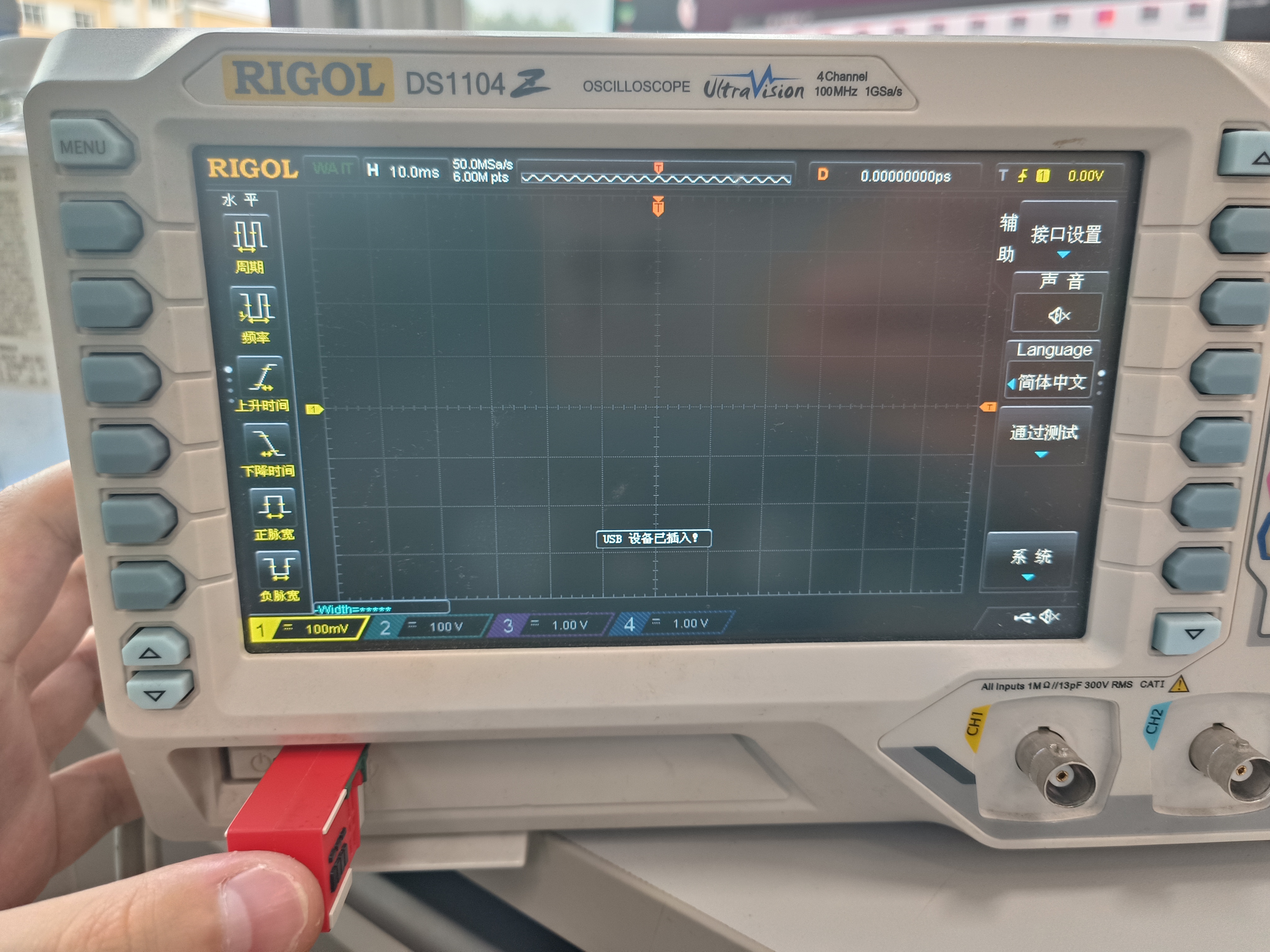

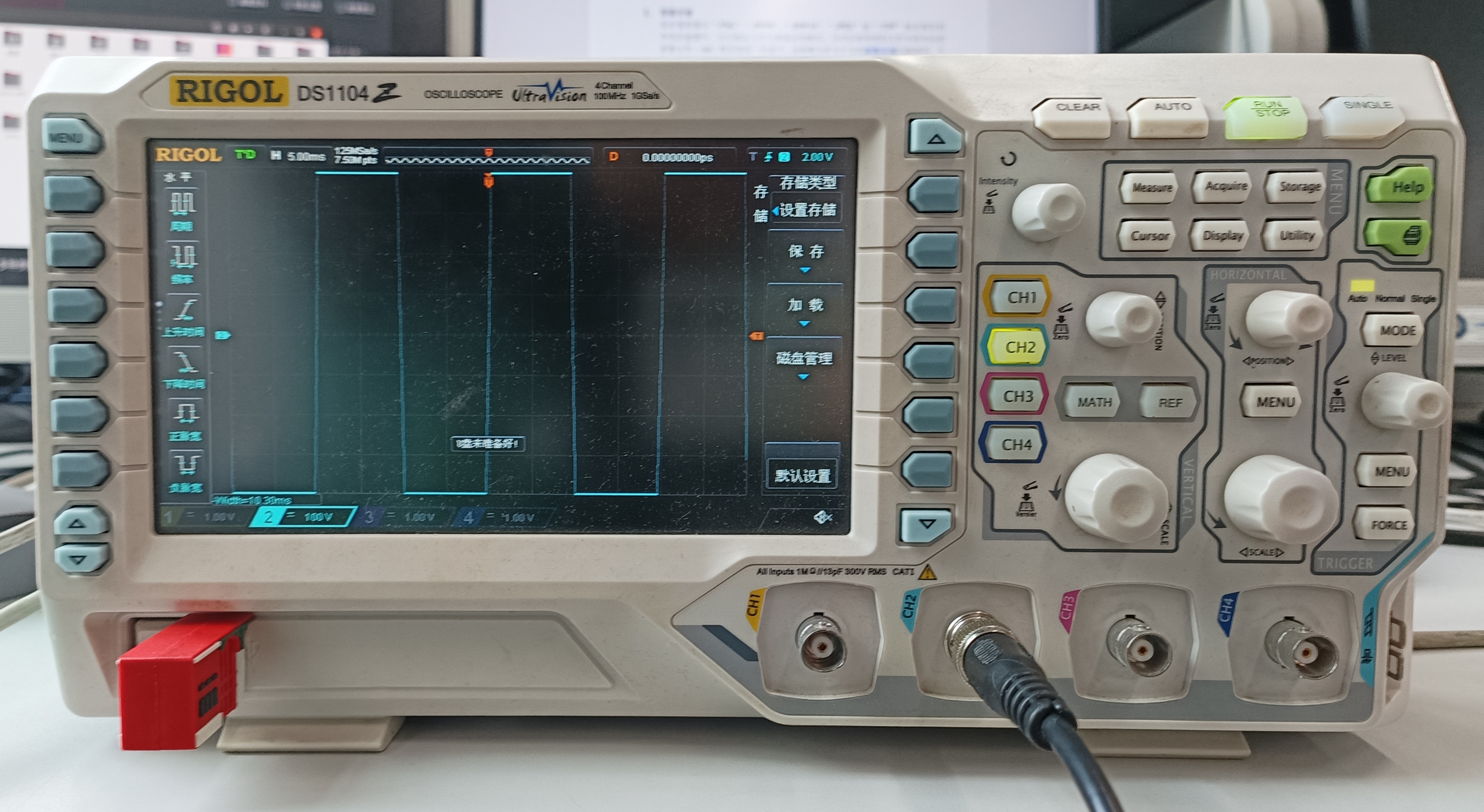

换个U盘命名Disk D试试：

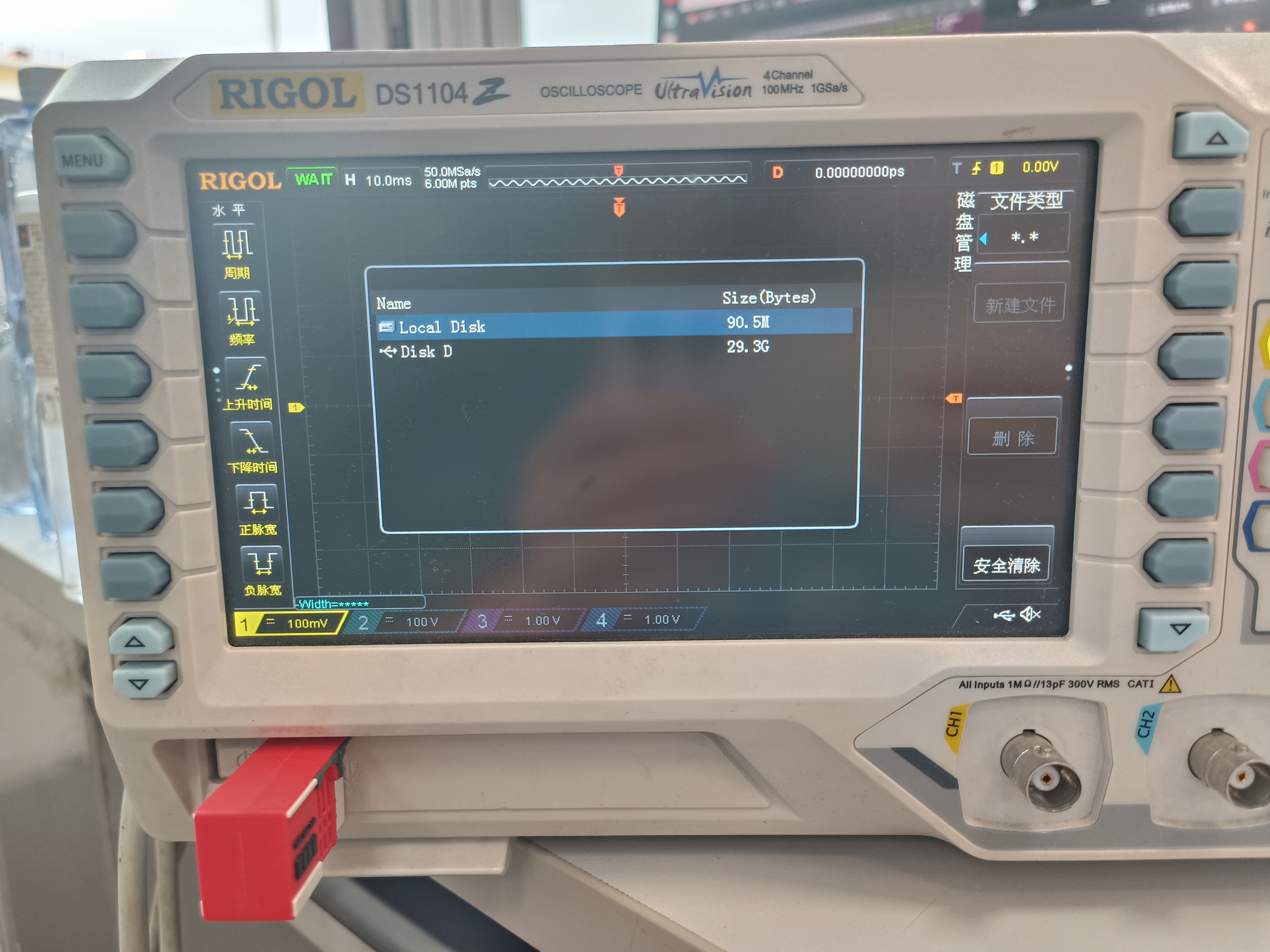

破案了！把U盘换个命名就好了，之前换名字没用是因为示波器不支持移动硬盘。

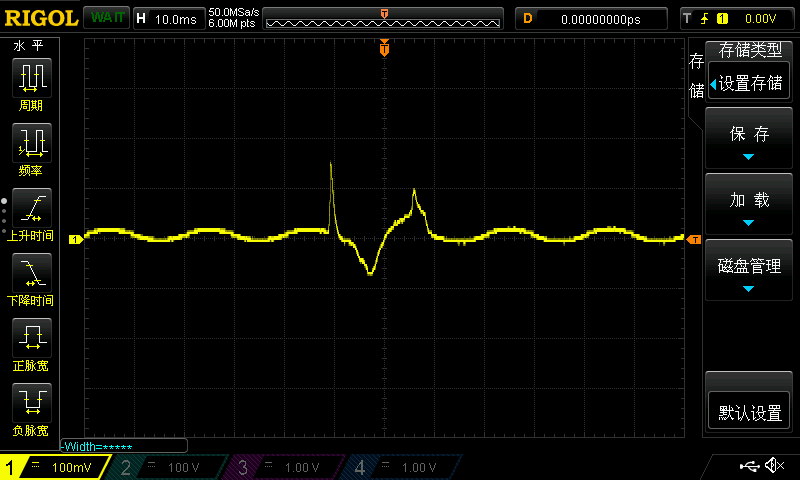

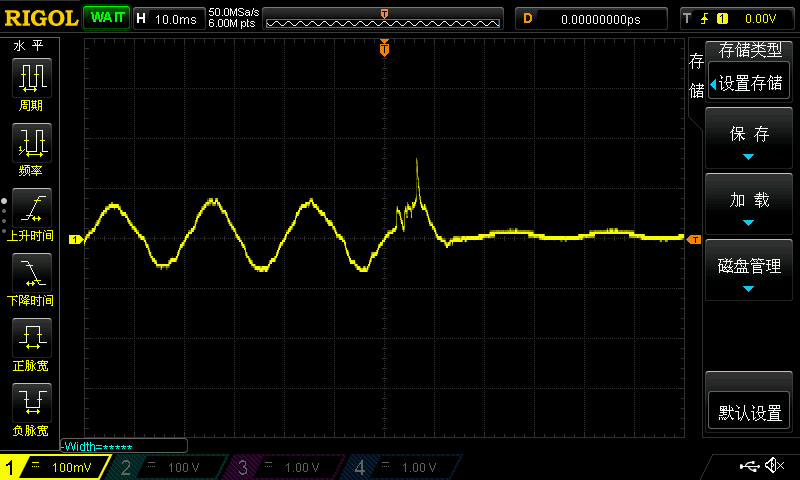

RIGOL DS1104Z 存储效果：

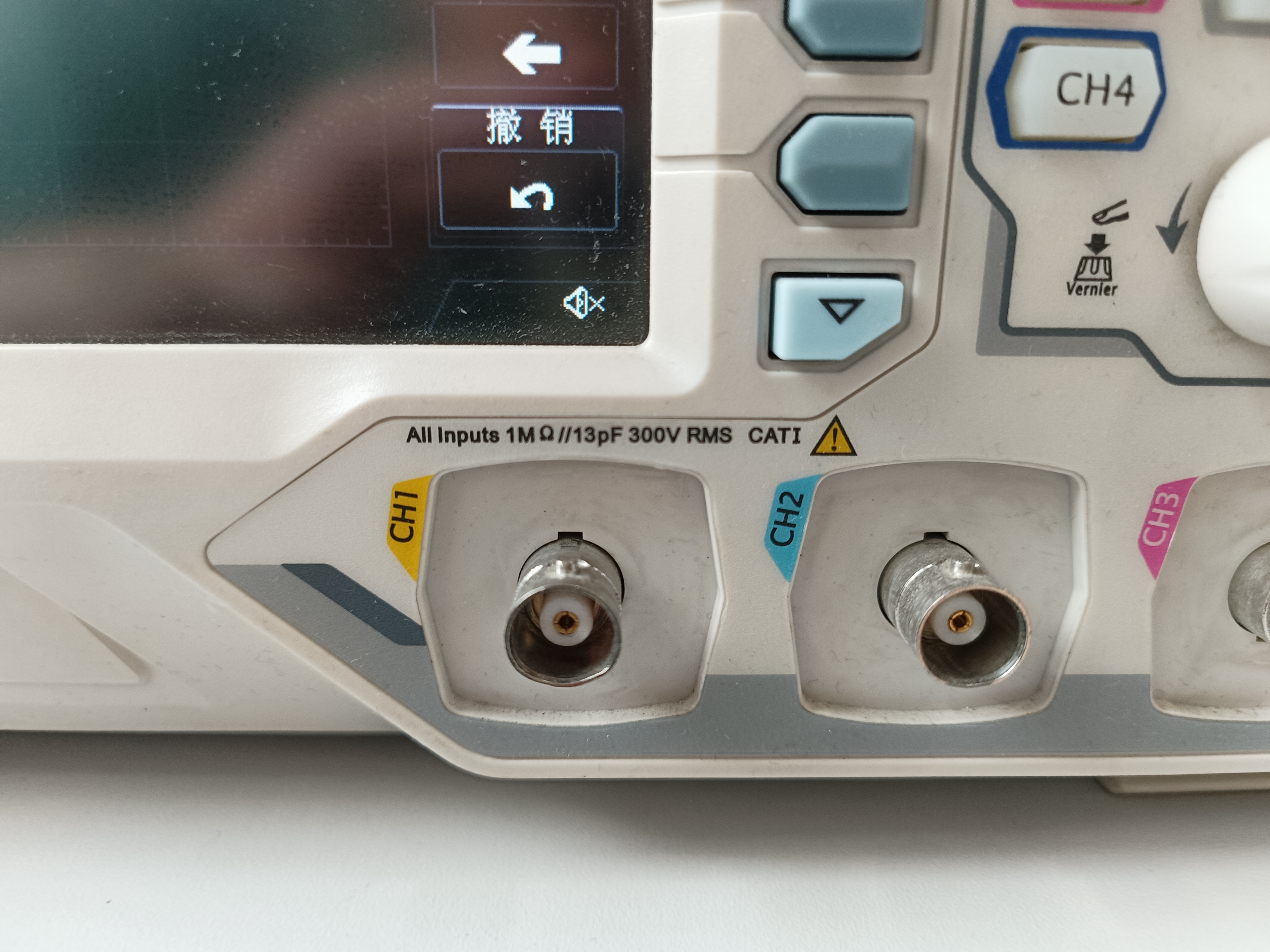

通道输入提示

All Inputs 1MΩ //13pF 300v RMS CATI !

第一条表示输入端的等效负载为一个电阻和电容的并联组合；

第二条表示输入通道的最大有效电压（均方根电压，Root Mean Square，RMS）限制为 300V，这是电压安全规格。市电220V指的就是RMS值;

第三条CATI表示仅限于测量电子设备内部电路的电压，比如信号发生器、电源输出、电路板上的电压等，不能用于市电插座、电力配电系统等高能量环境（比如 CAT II ~ CAT IV）。

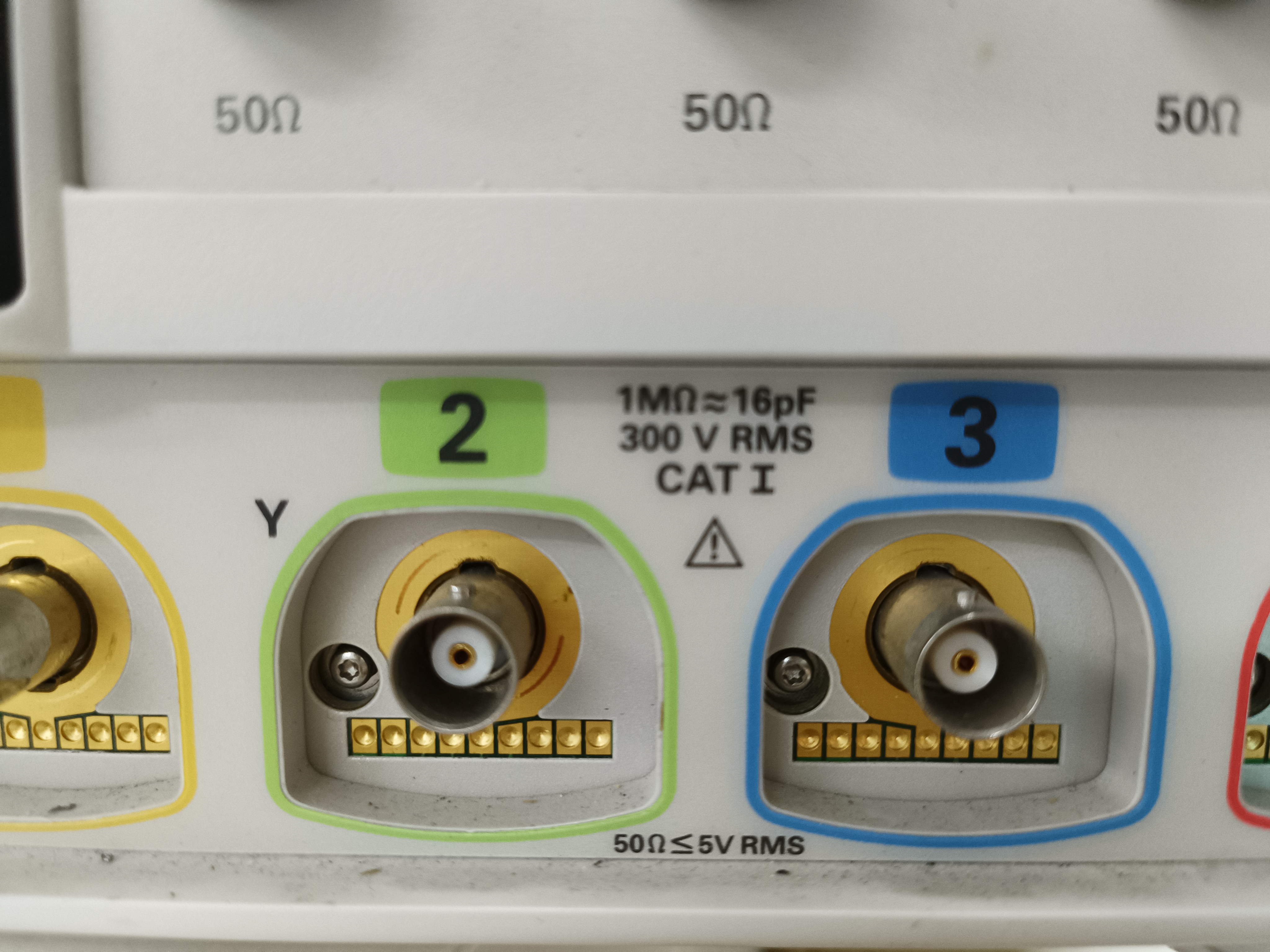

另一款示波器的输入提示：

其中的≈号和上面示波器通道输入的//一样表示并联的意思。

说明，虽然上限300V RMS超过了市电，但是依然不能测市电。
