形状裁剪

用于对组件进行裁剪、遮罩处理。

说明

从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

clip12+

clip(value: boolean)

是否对子组件超出当前组件范围外的区域进行裁剪。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

参数：

参数名 类型 必填 说明 value boolean 是

参数为boolean类型，设置是否按照父容器边缘轮廓进行裁剪。

默认值：false

说明： 设置为true后，子组件超出当前组件范围外的区域将不响应绑定的手势事件。

clip(deprecated)

clip(value: boolean | CircleAttribute | EllipseAttribute | PathAttribute | RectAttribute)

按指定的形状对当前组件进行裁剪。

说明

从API version 7开始支持，从API version 12开始废弃。建议使用clip和clipShape替代。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明 value boolean | CircleAttribute | EllipseAttribute | PathAttribute | RectAttribute 是

参数为相应类型的组件，按指定的形状对当前组件进行裁剪；参数为boolean类型时，设置是否按照父容器边缘轮廓进行裁剪。

默认值：false

说明： 参数为对应类型的组件时，裁剪不会导致被裁剪区域无法响应绑定的手势事件。参数为boolean类型时，裁剪会导致被裁剪区域无法响应绑定的手势事件。

clipShape12+

clipShape(value: CircleShape | EllipseShape | PathShape | RectShape)

按指定的形状对当前组件进行裁剪。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

参数：

参数名 类型 必填 说明 value CircleShape | EllipseShape | PathShape | RectShape 是

参数为相应类型的组件，按指定的形状对当前组件进行裁剪。

说明： 裁剪不会导致被裁剪区域无法响应绑定的手势事件。

mask12+

mask(value: ProgressMask)

为组件上添加可调节进度的遮罩。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 12开始，该接口支持在元服务中使用。

参数：

参数名 类型 必填 说明 value ProgressMask 是 在当前组件上加上可动态设置进度、最大值和颜色的遮罩。

mask(deprecated)

mask(value: CircleAttribute | EllipseAttribute | PathAttribute | RectAttribute | ProgressMask)

为组件上添加指定形状的遮罩。

说明

从API version 7开始支持，从API version 12开始废弃。建议使用mask和maskShape替代。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 类型 必填 说明 value CircleAttribute | EllipseAttribute | PathAttribute | RectAttribute | ProgressMask10+ 是 在当前组件上加上指定形状的遮罩。

maskShape12+

maskShape(value: CircleShape | EllipseShape | PathShape | RectShape)

为组件上添加指定形状的遮罩。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

参数：

参数名 类型 必填 说明 value CircleShape | EllipseShape | PathShape | RectShape 是 在当前组件上加上指定形状的遮罩。

ProgressMask10+

ProgressMask设置遮罩的进度、最大值和遮罩颜色。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

constructor10+

constructor(value: number, total: number, color: ResourceColor)

构造ProgressMask对象。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 参数类型 必填 参数描述 value number 是 进度遮罩的当前值。 total number 是 进度遮罩的最大值。 color ResourceColor 是 进度遮罩的颜色。

updateProgress10+

updateProgress(value: number): void

更新进度遮罩的进度值。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 参数类型 必填 参数描述 value number 是 进度遮罩的当前值。

updateColor10+

updateColor(value: ResourceColor): void

更新进度遮罩的颜色。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 参数类型 必填 参数描述 value ResourceColor 是 进度遮罩的颜色。

enableBreathingAnimation12+

enableBreathingAnimation(value: boolean): void

进度满时的呼吸光晕动画开关。默认关闭呼吸光晕动画。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名 参数类型 必填 参数描述 value boolean 是 设置为true则开启呼吸光晕动画。默认值：false

示例

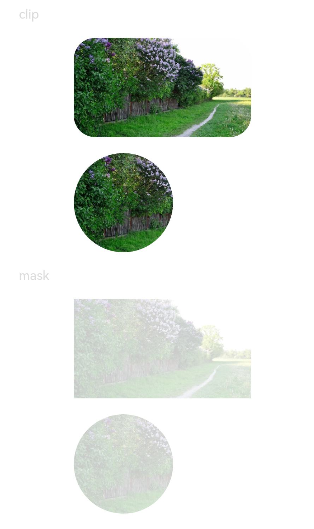

示例1（使用不同裁剪属性）

// xxx.ets@Entry@Componentstruct ClipAndMaskExample { build() { Column({ space: 15 }) { Text(\'clip\').fontSize(12).width(\'75%\').fontColor(\'#DCDCDC\') Row() { Image($r(\'app.media.testImg\')).width(\'500px\').height(\'280px\') } .clip(true) // 如这里不设置clip为true，则Row组件的圆角不会限制其中的Image组件，Image组件的四个角会超出Row .borderRadius(20) // 用一个280px直径的圆对图片进行裁剪 Image($r(\'app.media.testImg\')) .clipShape(new Circle({ width: \'280px\', height: \'280px\' })) .width(\'500px\').height(\'280px\') Text(\'mask\').fontSize(12).width(\'75%\').fontColor(\'#DCDCDC\') // 给图片添加了一个500px*280px的方形遮罩 Image($r(\'app.media.testImg\')) .maskShape(new Rect({ width: \'500px\', height: \'280px\' }).fill(Color.Gray)) .width(\'500px\').height(\'280px\') // 给图片添加了一个280px*280px的圆形遮罩 Image($r(\'app.media.testImg\')) .maskShape(new Circle({ width: \'280px\', height: \'280px\' }).fill(Color.Gray)) .width(\'500px\').height(\'280px\') } .width(\'100%\') .margin({ top: 15 }) }}

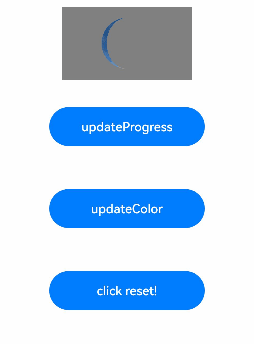

示例2（裁剪属性动画）

@Entry@Componentstruct ProgressMaskExample { @State progressflag1: boolean = true; @State color: Color = 0x01006CDE; @State value: number = 10.0; @State enableBreathingAnimation: boolean = false; @State progress: ProgressMask = new ProgressMask(10.0, 100.0, Color.Gray); build() { Column({ space: 15 }) { Text(\'progress mask\').fontSize(12).width(\'75%\').fontColor(\'#DCDCDC\') // 给图片添加了一个280px*280px的进度遮罩 Image($r(\'app.media.testImg\')) .width(\'500px\').height(\'280px\') .mask(this.progress) .animation({ duration: 2000, // 动画时长 curve: Curve.Linear, // 动画曲线 delay: 0, // 动画延迟 iterations: 1, // 播放次数 playMode: PlayMode.Normal // 动画模式 }) // 对Button组件的宽高属性进行动画配置 // 更新进度遮罩的进度值 Button(\'updateProgress\') .onClick((event?: ClickEvent) => { this.value += 10; this.progress.updateProgress(this.value); }).width(200).height(50).margin(20) // 更新进度遮罩的颜色 Button(\'updateColor\') .onClick((event?: ClickEvent) => { if (this.progressflag1) { this.progress.updateColor(0x9fff0000); } else { this.progress.updateColor(0x9f0000ff); } this.progressflag1 = !this.progressflag1 }).width(200).height(50).margin(20) // 开关呼吸光晕动画 Button(\'enableBreathingAnimation:\' + this.enableBreathingAnimation) .onClick((event?: ClickEvent) => { this.enableBreathingAnimation = !this.enableBreathingAnimation this.progress.enableBreathingAnimation(this.enableBreathingAnimation); }).width(200).height(50).margin(20) // 恢复进度遮罩 Button(\'click reset!\') .onClick((event?: ClickEvent) => { this.value = 0; this.progress.updateProgress(this.value); }).width(200).height(50).margin(20) } .width(\'100%\') .margin({ top: 15 }) }}
