电路笔记(PCB): PCB优化细节 设计规则设置+区域约束+添加圆角+添加泪滴+晶振包地+添加图片标志 (LCEDA)

设计规则设置

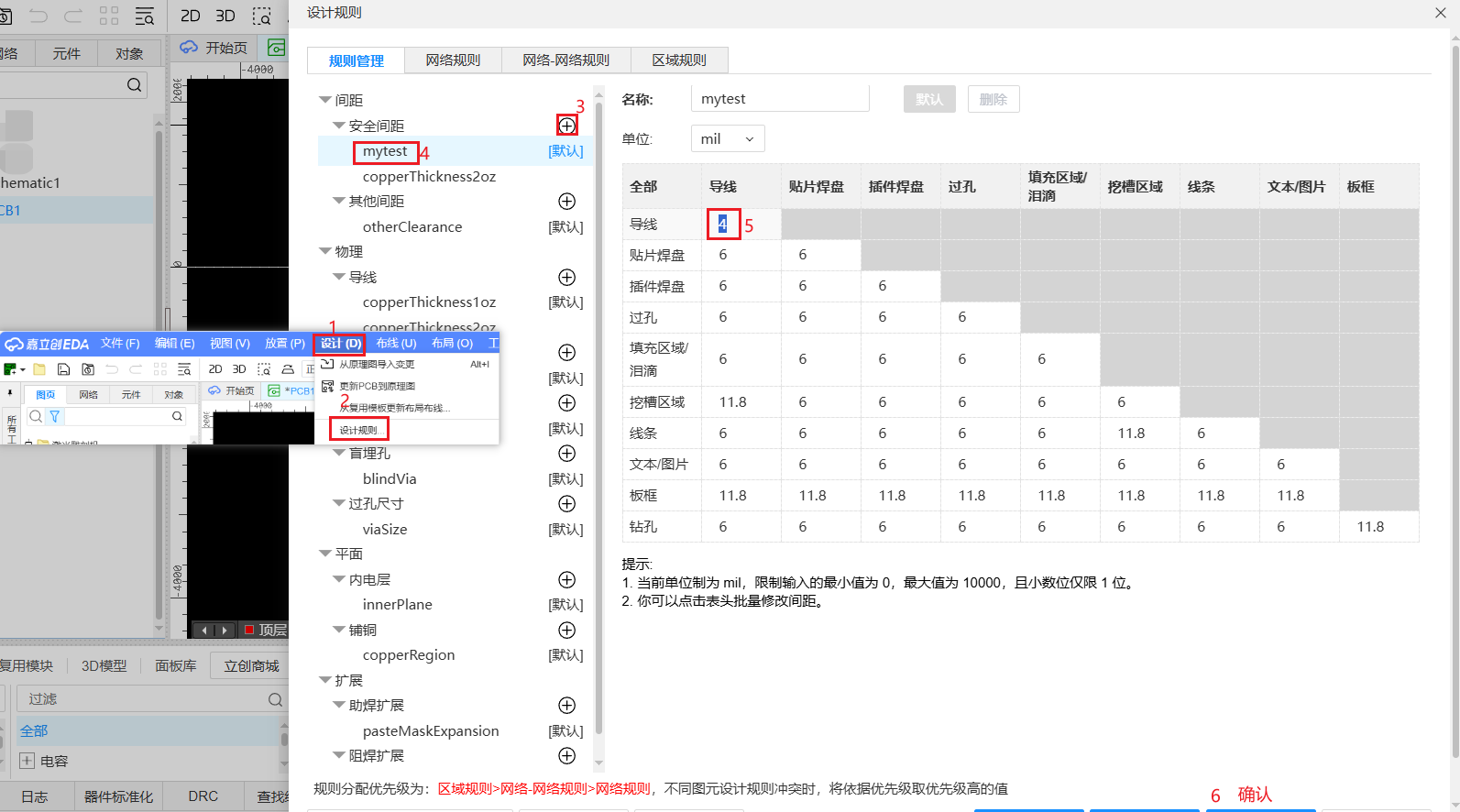

• 设计 - - - 设计规则 - - - “编辑设计规则” - - - 应用并确认

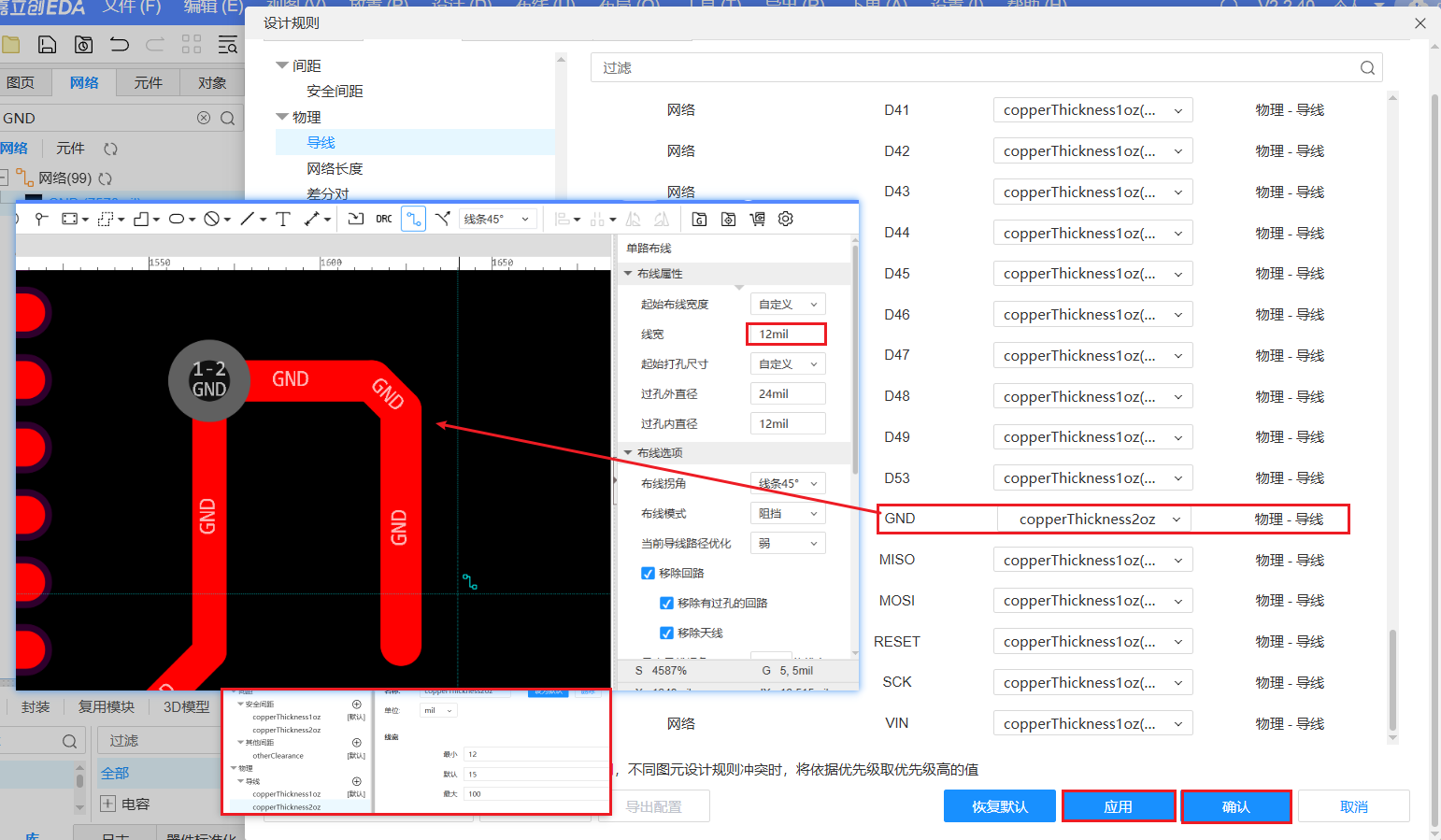

• 应用到网络： 设计 - - - 设计规则 - - - 网络规则 - - - 应用并确认

区域约束

• PCB EDA 中的区域约束用于限制元件摆放与信号布线在特定区域内或外，以满足电气性能、工艺要求和可靠性设计。如 PCB边缘约束（保留禁布区域）；距离螺丝孔、边界一定距离内不允许放置器件。
• 以之前的划线为例，添加区域约束后，会按照区域约束进行线路绘制与DRC检查。

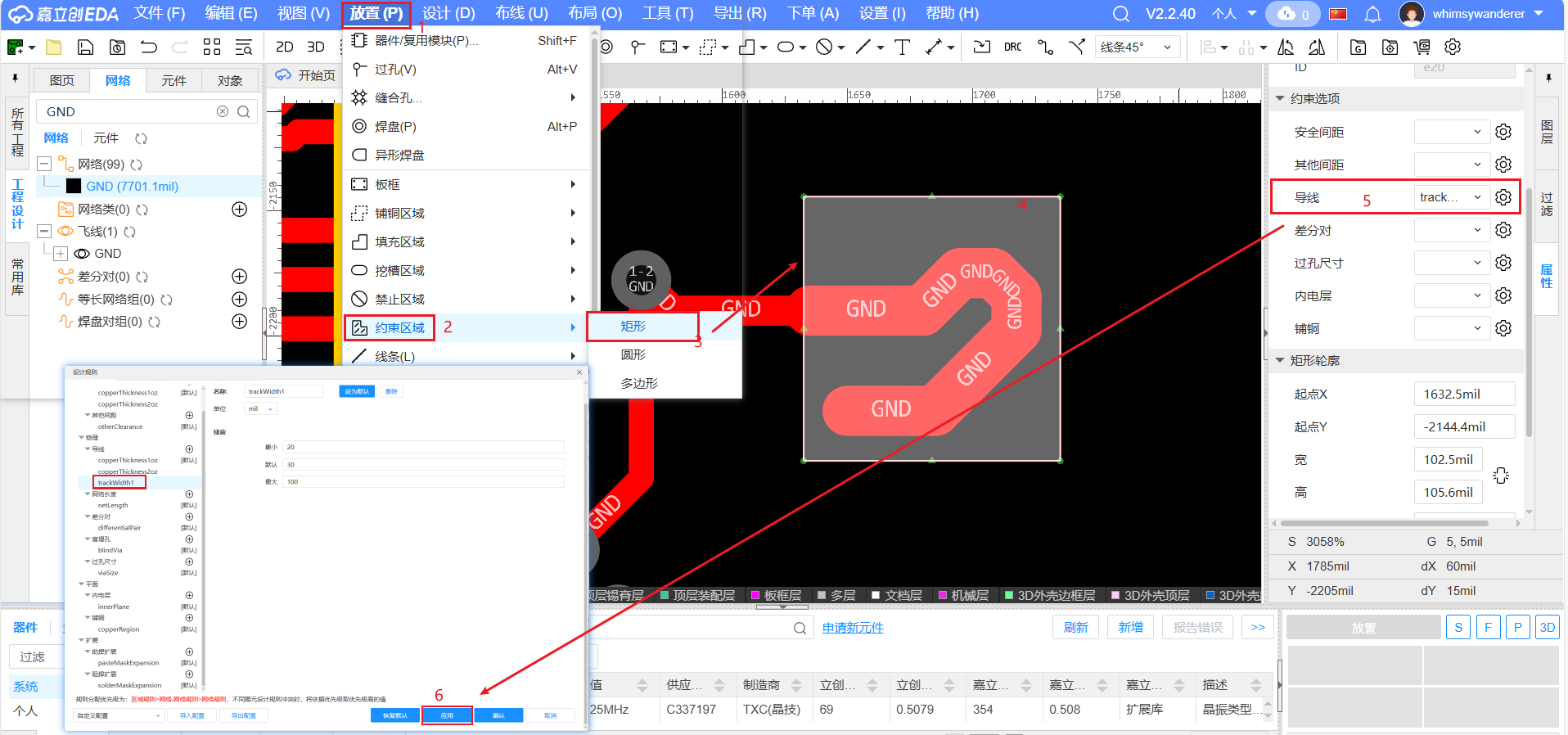

• 放置 - - - 约束区域 - - - “设置规则” - - - 应用并确认：


添加圆角

• 给填充区域(如和输入电源VIN连接的填充区域)添加圆角：


添加泪滴

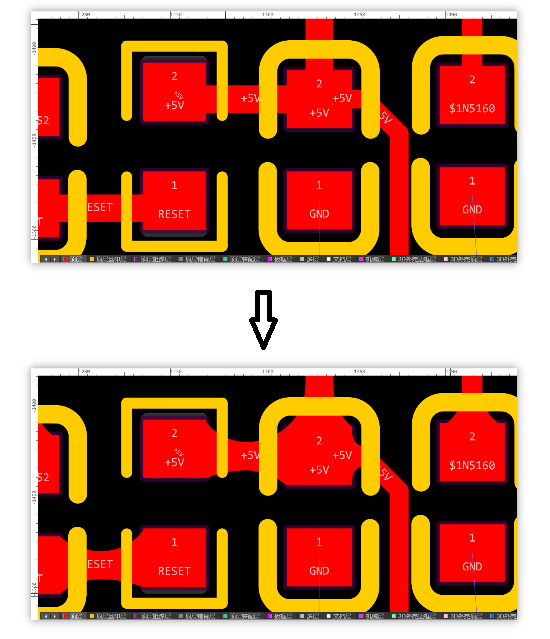

• 工具 - - - 泪滴 - - - “添加泪滴，应用全部” - - - 确认 - - - shift+B 重建铺铜

• 效果：

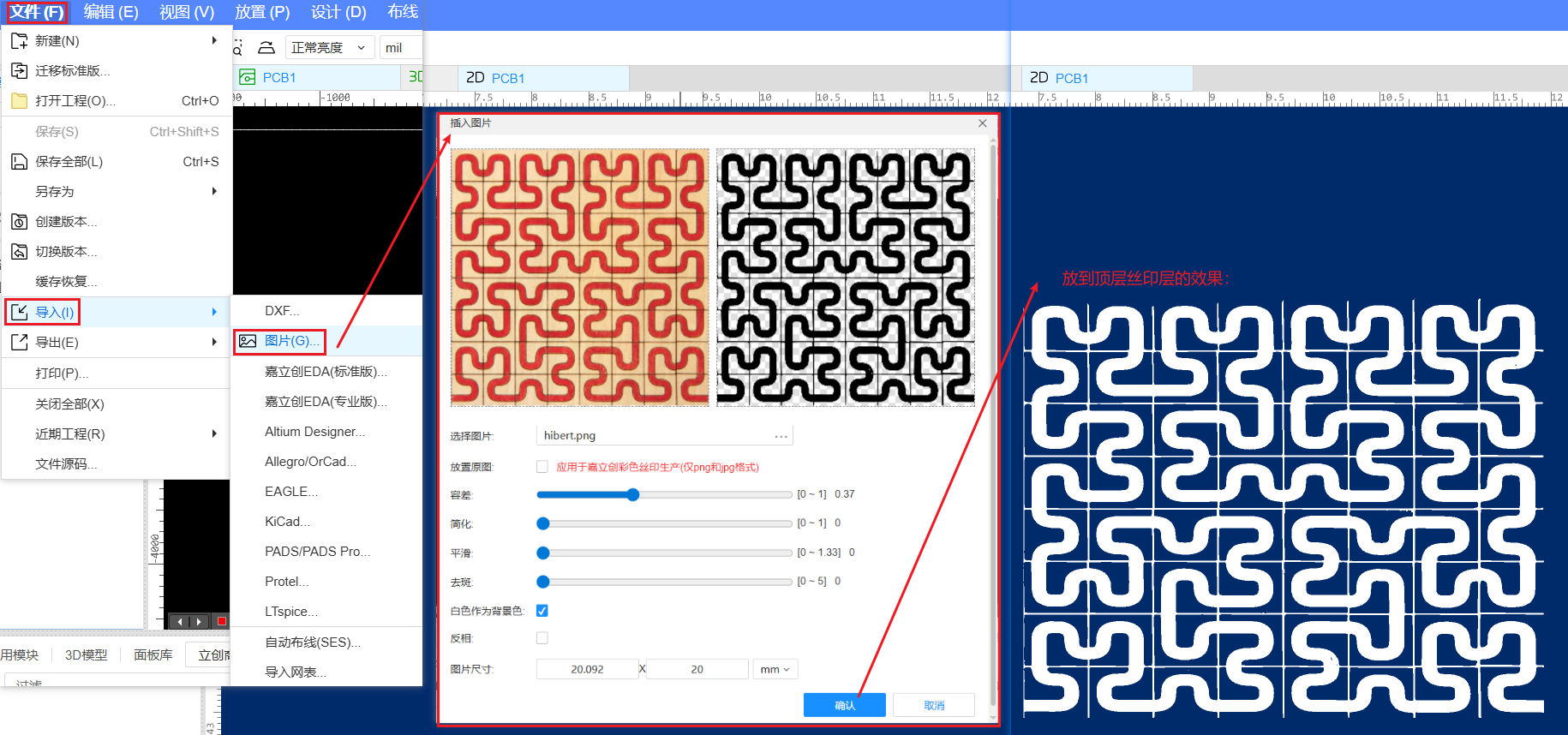

添加图片标志

晶振包地

• 如果有空间也可多放置GND扇孔

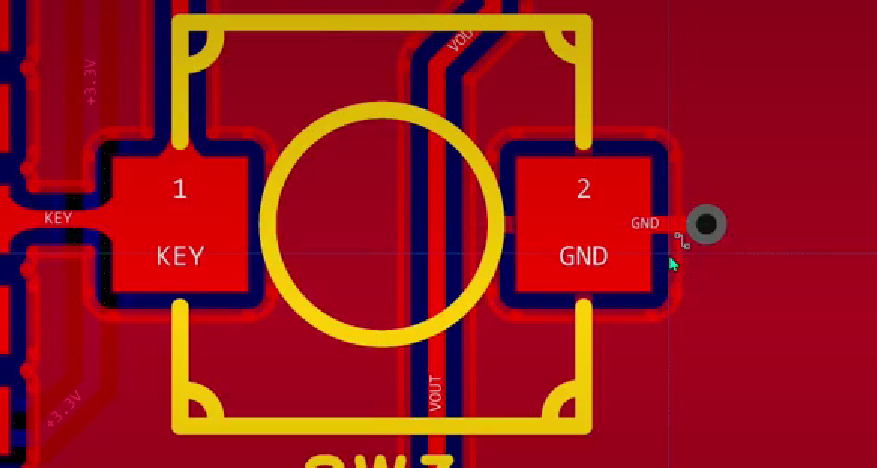

GND焊盘扇出

• GND焊盘扇出，保持铺地完整性
