Altera FPGA远程升级方案

上一篇文章中系统讲解了FPGA远程升级方案，没有涉及到详细的设计。本文以Altera Cyclone IV为例，详细讲解Altera FPGA的远程升级方案。
上篇文章中也讲了，FPGA远程升级有主动和被动两种模式。被动模式下FPGA基本不需要参与，升级工作主要由软件/驱动完成，所以这也不是FPGA的主要工作（可能也不是always开发者关心的😄）。本文章主要讲解主动模式下的FPGA升级方法。

Altera FPGA远程升级架构

FPGA远程升级框架

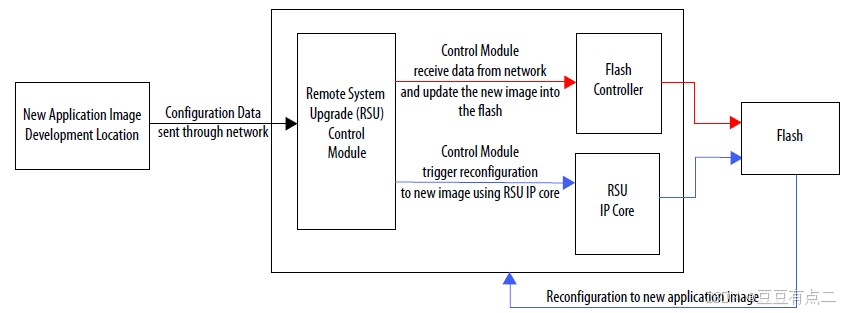

上图是altera 官方给出的FPGA远程升级架构，它包含三部分内容：

1. 最左端的文件/数据传输系统，负责将要升级的文件以一定的通信协议发送给FPGA；
2. 中间的文件更新控制器，它用来接收前端的升级文件（Remote System Updata（RSU）Control Module），按照一定的规则(Flash Controller)写入到flash中；在合适的时机发起重配置周期（RSU IP Core），用最新更新到flash中的配置文件来重新配置FPGA。
3. 配置存储器，也就是flash，如Altera的EPCS，EPCQ等。

远程升级系统升级流程

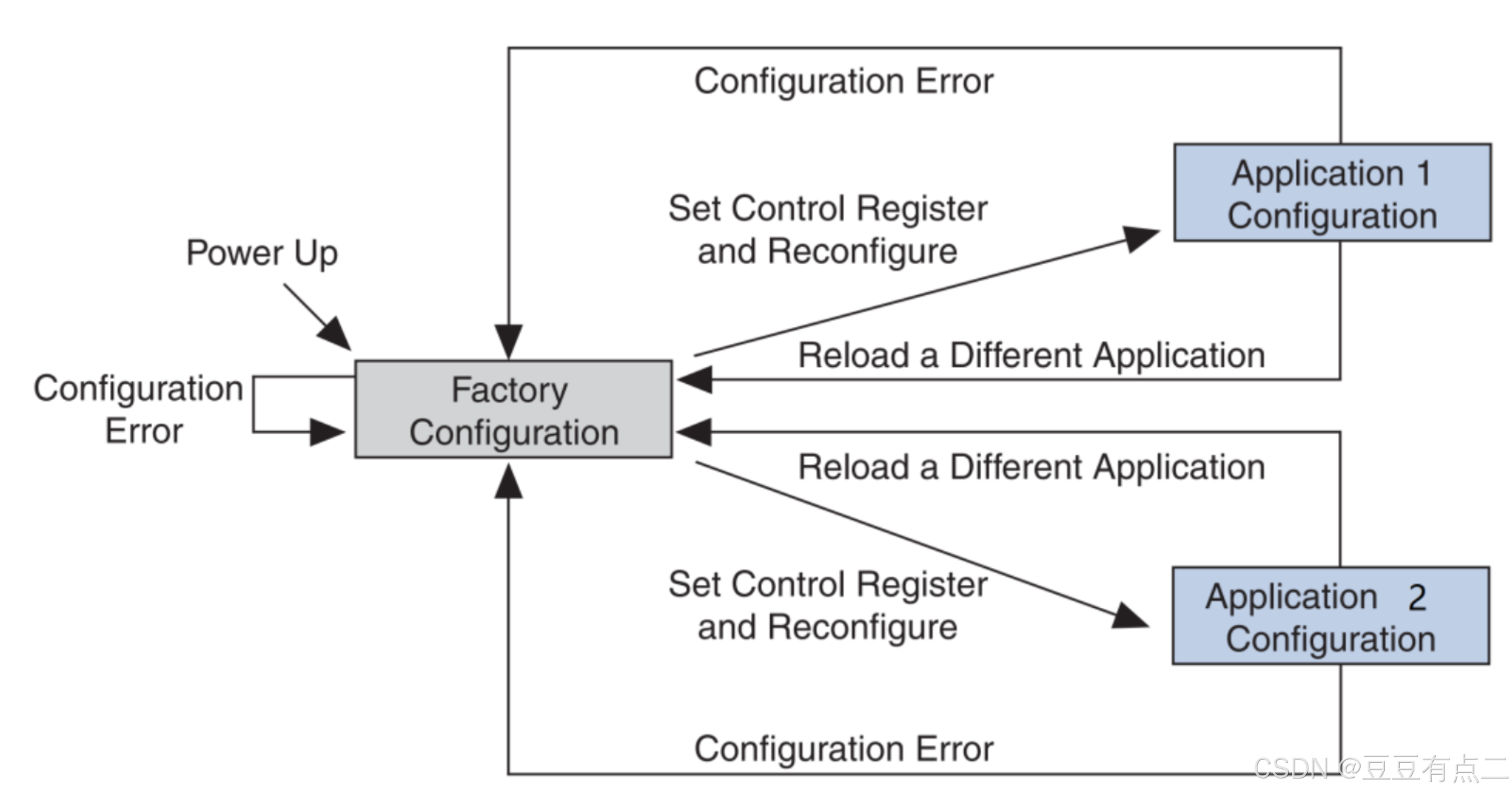

Altera官方给出的远程升级流程图如上图所示，它包括三个配置文件，分别为出厂程序，应用程序1，应用程序2。

出厂程序是远程升级的核心程序，用来接收要升级的应用程序，并将其写入flash中，在合适的时机将应用程序从flash中加载并重新配置FPGA。由出厂程序的功能可以推断出它包含通信接收模块，数据缓存模块，flash写入模块（ASMI IP），重配置触发模块（ARU）。同时，如果远程升级中发生错误，出厂程序中应包含配置错误处理模块。出厂模块不再包含其他功能模块，而且在调试通过后通过jtag烧写到flash中后一般不再改动。

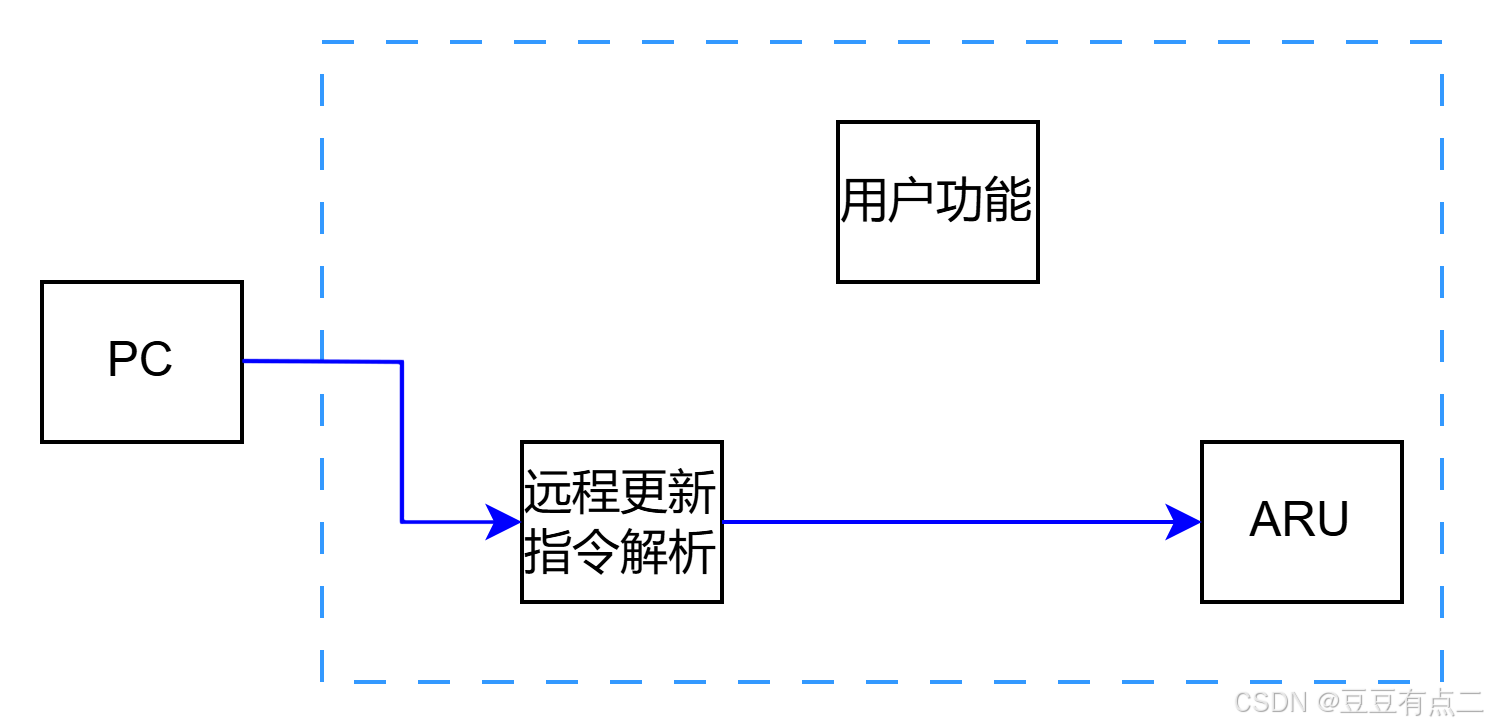

应用程序是用户需要工作/升级的程序。当需要重新升级/更新应用程序时，应用程序能够被触发并回退到出厂程序。所以由应用程序的功能可以推断出它主要包含用户功能模块，重配置指令解析/接收模块以及应用程序重配置触发模块（ARU）。

远程升级系统框图

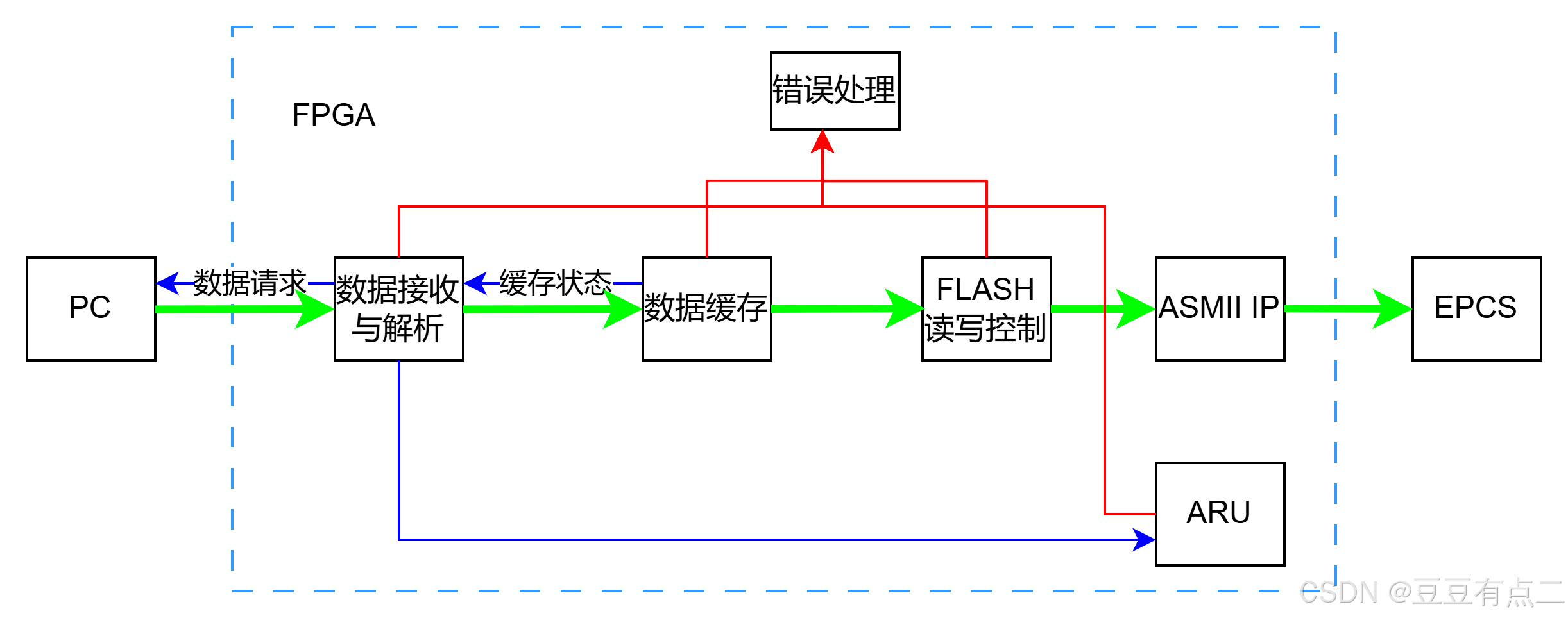

出厂程序框图如上图所示，FPGA数据接收与解析模块根据约定的通信格式，从接收到的数据中解析出远程更新指令、待更新应用程序的大小等，将待更新的应用写入到数据缓存区，等待flash读写控制读取并通过ASMI IP写入EPCS。同时，数据接收与解析模块也要根据数据缓存区的状态向PC端发起数据请求。当待更新的应用程序完全写入到EPCS后，数据接收与解析模块通知ARU开始重新配置。

远程升级模块中还有一个错误处理模块，用来处理远程升级中的异常情况，并上报给用户。比如说数据传输过程中通信中断，传输数据校验错误，EPCS读写错误，烧入flash的应用程序异常等。

应用程序比较简答，只需要在开发好的应用程序中加入ARU IP，并将升级触发指令接入ARU即可。

Altera远程更新核心IP讲解

Altera远程升级的核心是用ASMI 控制EPCS，用ARU IP触发完成程序更新。下面对这三部分详细介绍

EPCS

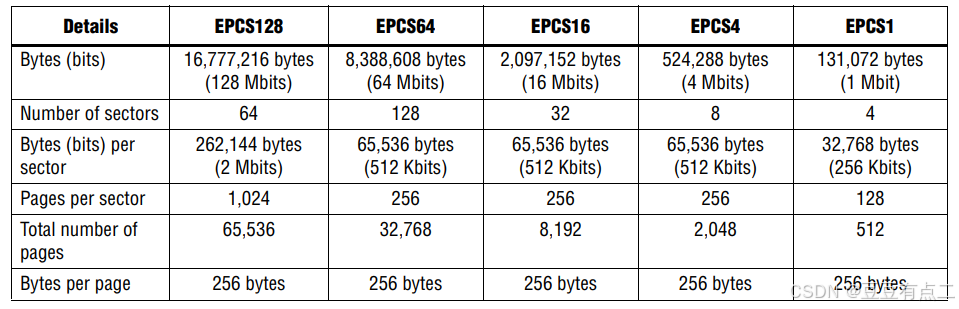

EPCS是Altera官方的用来存储FPGA配置数据的flash存储器，根据存储器的大小分为EPCS1，EPCS4，EPCS16，EPCS64，EPCS128，不同大小的EPCS的资源形式如下图所示。

比如EPCS4共0.5M字节的存储空间被分成了8个扇区（ sector），每个扇区又分成256页（ page），一共2048页，每一页

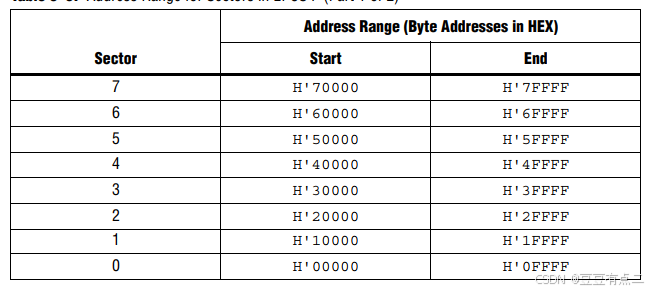

包含256字节。EPCS4存储地址映射如下所示：

各种规格的EPCS之间的异同点如下：

容量与扇区结构

 EPCS1、EPCS4、EPCS16、EPCS64、EPCS128的容量依次递增，扇区数量和扇区大小不同。 EPCS128的扇区大小最大（2 Mbit），而其他型号的扇区为512 Kbit或更小。

封装兼容性

 EPCS1/EPCS4/EPCS16（8-pin）：可垂直迁移（例如EPCS1升级至EPCS4无需改板）。 EPCS16/EPCS64/EPCS128（16-pin）：仅支持16-pin封装，EPCS16的16-pin版本可迁移至EPCS64/EPCS128。

特殊操作支持

 EPCS128 独有的 Read Device Identification 操作（操作码 1001 1111），其他型号仅支持 Read Silicon ID。

时序参数差异

 擦除整片时间：EPCS128最长（105-250 s），EPCS1最短（3-6 s）。 写入单页时间：EPCS128为2.5-7 ms，其他型号为1.5-5 ms。

块保护位配置

 EPCS1/EPCS4使用不同数量的块保护位（BP0-BP1或BP0-BP2），保护区域划分方式不同（详见文档表3-9至3-13）。

在使用中需要注意的地方如下：

编程与擦除顺序

 必须 先执行 Write Enable（操作码 0000 0110）使能写入。 写入前需擦除：存储器单元必须擦除为全1（0xFF）后才能写入数据，可通过 Erase Sector 或 Erase Bulk 实现。

时钟频率限制

 读操作：EPCS1/EPCS4（0.18 μm工艺）最高支持20 MHz，其他型号支持40 MHz（Fast Read操作）。 写/擦除操作：所有型号最大DCLK频率为25 MHz。

电源与电压

 工作电压：全系列支持2.7-3.6 V，需确保上电时序稳定（VCC就绪前保持nCONFIG低电平）。 功耗：待机电流（I_CC0）EPCS1/EPCS4为50 μA，EPCS64/EPCS128为100 μA。

错误处理与保护

 自动重启：若FPGA配置失败（nSTATUS拉低），启用 Auto-Restart Upon Frame Error 可自动重试。 块保护：通过设置状态寄存器中的块保护位（BP0-BP2），防止误擦写关键区域。

编程工具兼容性

 支持Altera USB Blaster、EthernetBlaster、ByteBlaster II下载线，或第三方编程器（如BP Microsystems）。 EPCS128编程：需使用支持 Read Device ID 的工具链。

更详细的信息请参考《Serial Configuration Devices (EPCS1,EPCS4, EPCS16, EPCS64, and EPCS128)Data Sheet》，文末会给出下载。

ASMI IP

ASMI简单的说就是一个flash串行控制器本人在项目中用的是EPCS64，所以下面以EPCS64为例介绍ASMI的使用流程。

硬件连接

 EPCS64与FPGA通过四线SPI接口连接：DATA（数据输出）、ASDI（数据输入）、DCLK（时钟）、nCS（片选） 确保FPGA的MSEL引脚设置为AS配置模式。

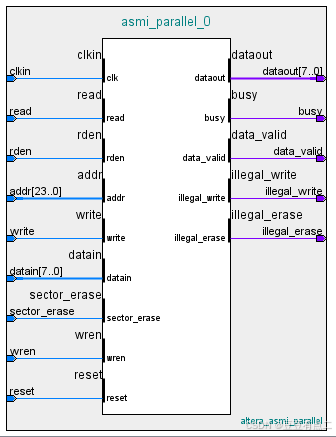

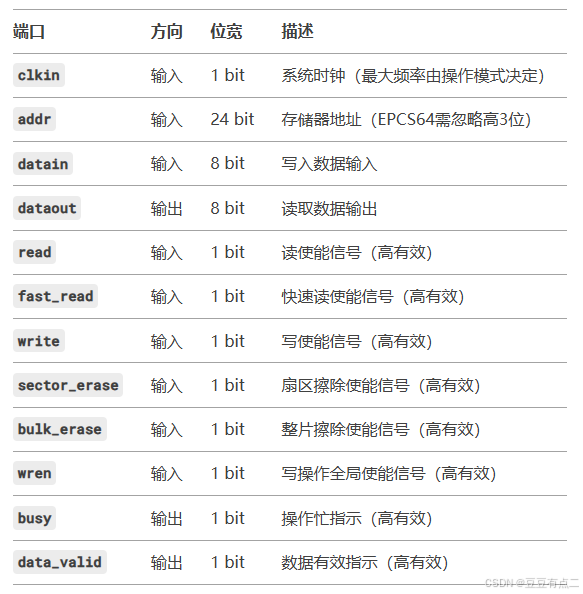

ALTASMI_PARALLEL参数配置

 器件类型：选择EPCS64 操作使能： 开启read_sid（读取硅片ID） 开启fast_read（支持快速读） 开启write（使能写入操作） 页面写模式：设置PAGE_SIZE=256（最大页容量） 时钟分频：根据操作模式设置clkin频率（例如：20 MHz标准读，25 MHz写操作）

注意事项

 写操作前需擦除：EPCS64的存储单元需先擦除为全1（0xFF）才能写入。 扇区保护：通过status_out的块保护位（BP2-BP0）设置只读区域，防止误操作。 时序约束： 读操作时，addr需在read信号置位前稳定至少10 ns（建立时间）。 写操作时，datain需在clkin上升沿前稳定至少5 ns。 错误处理：监控illegal_write和illegal_erase信号，检测非法操作。

更详细的信息请参考《ug_altasmi_parallel_CH》，文末会给出下载。

ARU IP

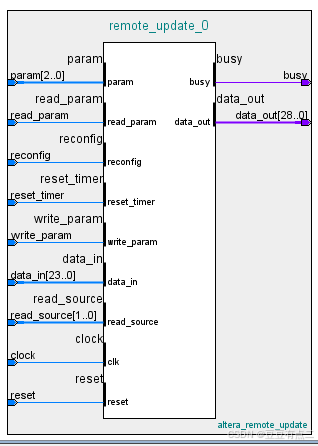

ARU 也叫Altera远程升级IP，是altera自带的硬件升级电路。

典型的远程实现步骤：

1. 配置工程设置

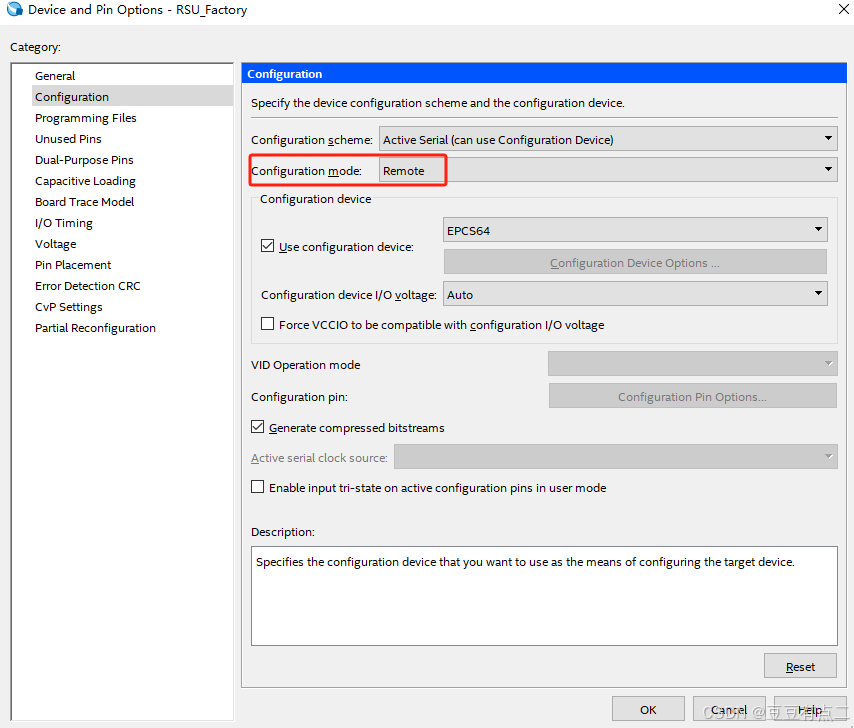

 选择配置模式：在 Quartus Prime 的 Device and Pin Options → Configuration 中，选择 Remote 模式。 配置器件选择：根据硬件选择 Active Serial（EPCQ/EPCS）或 Configuration Device。 启用自动恢复：确保 Auto-restart configuration after error 选项开启。

2. 生成编程文件

 编译设计：分别编译出厂映像（Factory Image）和应用映像（Application Image），生成 .sof 文件。 转换编程文件：使用 Convert Programming Files 工具生成 .jic（JTAG 接口）或 .rpd（主动串行接口）文件。 配置多页面：出厂映像：起始地址设为 0（默认）。应用映像：起始地址按闪存扇区对齐（如 0x2000000）。

3. 编程闪存

 通过 JTAG：使用 .jic 文件和 USB Blaster 编程配置器件（EPCQ/EPCS）。 通过主动串行接口：使用 .rpd 文件配合 ASMI IP 核直接写入闪存。

4. 控制远程升级流程

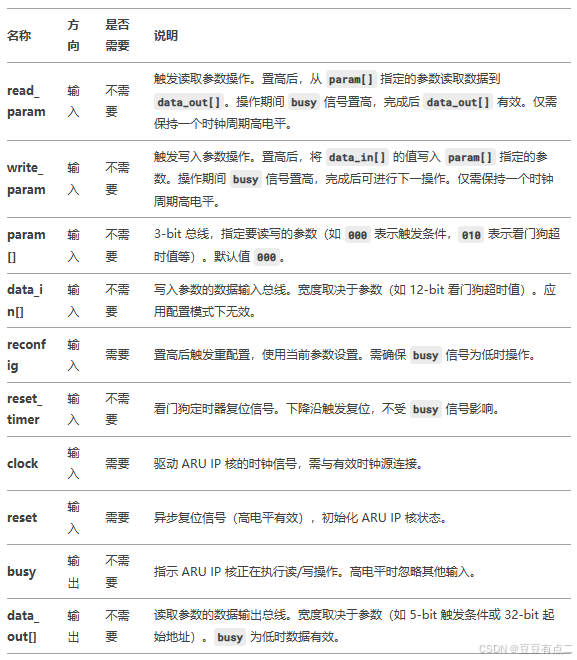

 Avalon-MM 接口操作（如支持）：写寄存器：通过 avl_csr_write 和 avl_csr_writedata 设置参数（如起始地址、看门狗超时值）。 触发重配置：向 RU_RECONFIG 寄存器（地址 0x6）写入 1。 直接控制信号：设置 param[] 和 data_in[]，通过 write_param 写入参数。置高 reconfig 信号触发重配置。

5. 验证与调试

 状态检查：通过 data_out[] 读取触发条件（如 CRC 错误、看门狗超时）。 LED 指示：设计实例中通常用 LED 表示当前配置状态（如全亮为出厂模式，单亮为应用模式）。 系统控制台：使用 TCL 脚本（如 FI_SysConsole_try.tcl）动态切换配置页面。

6. 错误处理

 看门狗超时：确保应用代码定期复位 reset_timer。 恢复出厂配置：若连续 3 次加载应用失败，ARU IP 自动回退至出厂配置。

7. 关键注意事项

 起始地址固定：避免频繁修改起始地址，防止误擦出厂配置。 PCIe 时序敏感设计：禁用 direct-to-application 功能以避免 PCIe 启动超时。 版本兼容性：Quartus II 15.0 及以上版本支持 Avalon-MM 接口，旧版本需使用传统接口。 通过上述步骤，可完成基于 ARU IP 核的远程系统升级，实现固件更新和错误恢复。

更详细的信息请参考《ug_altremote_CH》，文末会给出下载。

远程升级具体操作步骤

1、生成所需要的 sof和pof

新建三个工程，一个为出厂程序，一个为应用程序A（和出厂程序一起通过jtag加载），一个为应用程序B（用来远程升级的程序）。编译这三个工程，并生成bitstream。在工程编译之前一定要将工程 configuration mode设置为 remote。

2 用出厂程序和应用程序A生成的sof文件压缩生成.jic文件

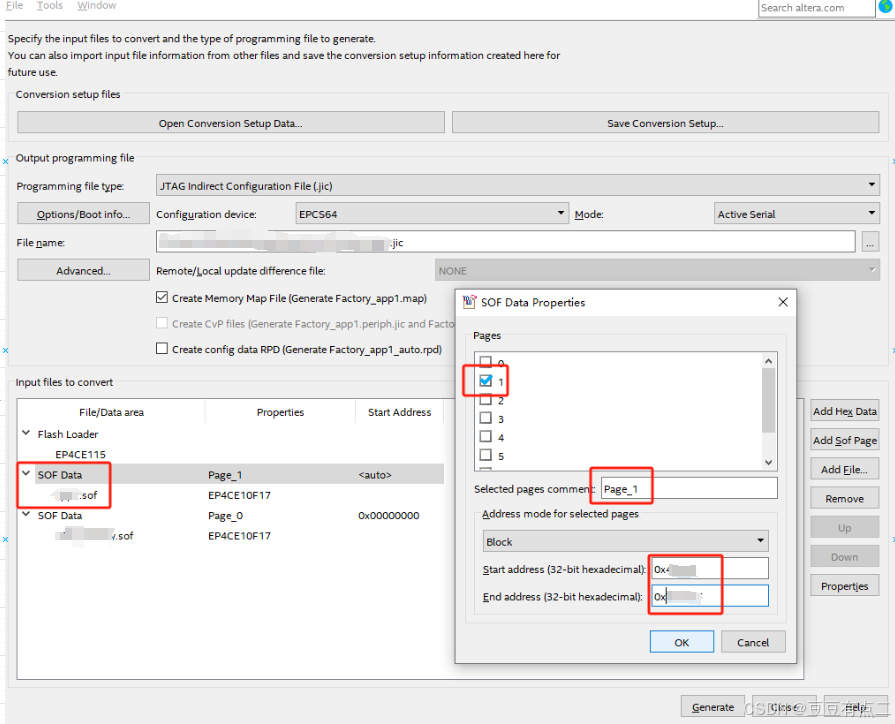

用quartus自带的convert programing 工具将这两个sof文件压缩生成一个.jic 文件，生成的时候注意指定出厂程序和应用程序的地址，出厂程序从0x000000开始并且给出厂程序留尽量小的地址，放置后续应用程序太大装不下，应用程序紧挨着出厂程序的地址。

3 用应用程序B生成的pof文件转换生成.rpd文件

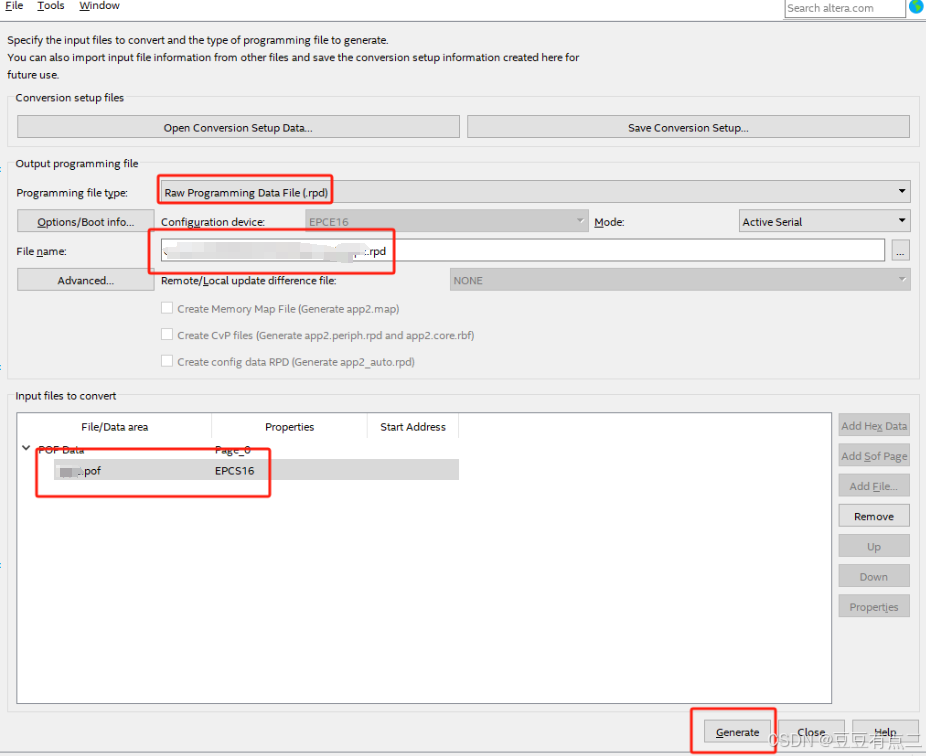

用quartus自带的convert programing 工具将应用程序B生成的pof文件转换成rpd文件

生成的.rpd文件后面有大量的FF，这些都是无用的，可以用十六进制编辑器（推荐一个Hxd，文末也给出下载）删除（这里注意不要全删了，留上百十个，全删了就会升级不成功，至于原因不知道）。Altera中各种格式的bitstream文件的差异，可以参考博客《Altera平台远程更新中FPGA读写Flash设计的讨论》，觉得写的很好。

4 远程升级操作

1）通过jtag将生成的jic文件烧录到flash，下电重启，此时判断单板状态，确定FPGA是工作在应用程序A。
2）通过给应用程序A的ARU IP给程序升级指令（就是一个触发信号），这时候程序回退到出厂程序，请再次确定程序在出厂程序。
3）连接出厂程序与PC机的通信传输通道，并将生成裁剪后的.rpd文件发送到FPGA，发送完成后，FPGA触发自动升级程序，这时候程序工作在应用程序B，请根据单板状态再次确定程序工作在应用程序B。
4）单板掉电重启，FPGA还是工作在应用程序B，至此升级操作完成。
如果遇到升级不成功，那只能是对照手册，根据自己的代码一点点查了。

=========================================================================

本系列文章是自己在调试/开发过程中的个人思考及理解的一种总结，有些内容说的不一定准确，请多指正。另外，如果需要讨论远程升级相关的功能开发，可以联系QQ236357518
