一、产品介绍

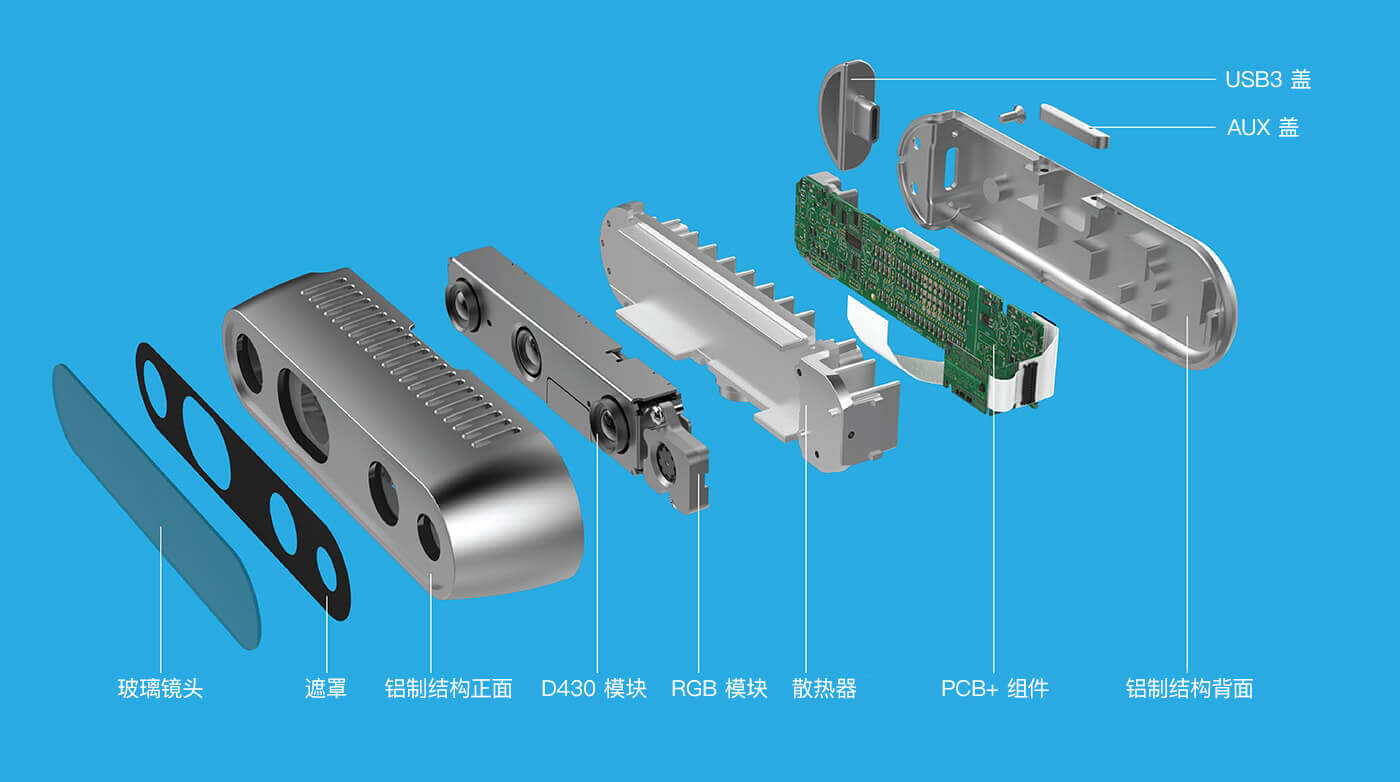

Intel RealSense D435i是英特尔公司推出的一款消费级深度相机，它的主要构成如下图所示。

主要包含一个RGB相机、两个红外相机以及一个红外发射器，此外还有一个IMU单元(这也就是D435i和D435的区别，i就表示imu)。简单来说它的深度成像原理是主动立体红外成像，不是传统意义上理解的双目RGB相机成像，这点需要注意一下。 有了深度图(3D点云)和对应的RGB影像，因此也就很容易获得RGB-D点云了。因此从输出的角度而言，D435i可以看做是一个RGB-D传感器相机。后续可以搭配ORB-SLAM中RGB-D的模式进行使用。当然，也可以只用单目RGB影像，以单目SLAM模式运行，或者单目结合IMU，以Mono-Initial模式运行。唯一不能运行的是双目RGB模式(因为两个红外相机是单通道的)。当然我们可以获取双目的红外影像，以此作为输入，进行双目SLAM，结果也是类似的。因此可以看出，D435i是一个比较“全能”的传感器，从单目、单目+IMU、双目、双目+IMU、RGB-D都可以使用。

对于它的一些技术上的参数，这里也简单列举一下：

  • 深度技术：主动立体IR
  • 图像传感器技术：3μm×3μm像素大小，全局快门
  • 深度视场(H×V)：86°×57°(±3°)
  • 深度分辨率&帧率：1280×720，90FPS(最高)
  • RGB传感器技术：卷帘快门
  • RGB传感器分辨率&帧率：1920×1080,30FPS(最高)
  • RGB传感器FOV(H×V)：69°×42°(±1°)
  • 最小深度距离(Min-Z)：0.105m
  • 最大范围：约10m
  • 尺寸(长宽高)：90mm × 25mm × 25mm

从上面的参数中，也可以看出来它的一些特点。比如深度图和RGB影像的大小是不同的，换句话说RGB影像中只有和深度图重叠的那部分才有深度信息，否则是没有的。同时帧率也不相同，如果需要使用RGB-D信息，那么时间同步也可能是个需要处理的问题。第二点是RGB传感器采用的是卷帘快门，因此在一些高速运动的场景下，可能会出现果冻效应。最后由于采用主动红外测距技术，而红外传感器本身发射的信号强度有限，最大10m左右，因此并不能适用于室外很大的场景。

二、SDK下载

2.1 下载

进入网址：RealSense SDK 2.0

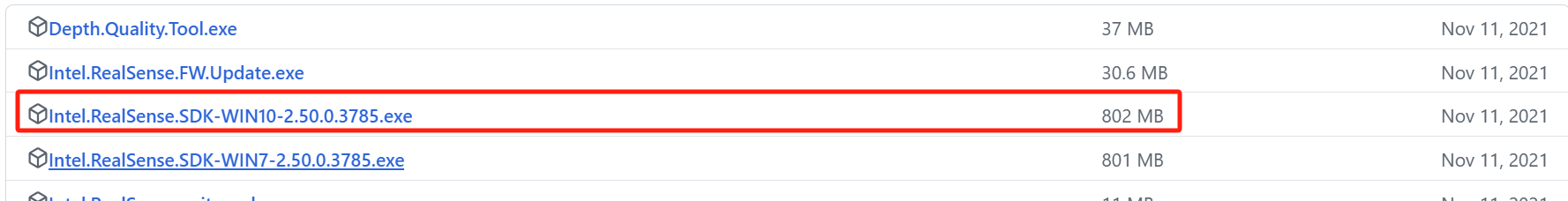

直接拉到网站最下端，在Asset下可以看到很多exe可执行软件，由于我的电脑是win11，所以选择第三个。

注：win11和win10的SDK通用的，均可使用。

装SDK会附带安装可视化界面Viewer、Examples和Depth Quality Tool。

2.2 安装与测试

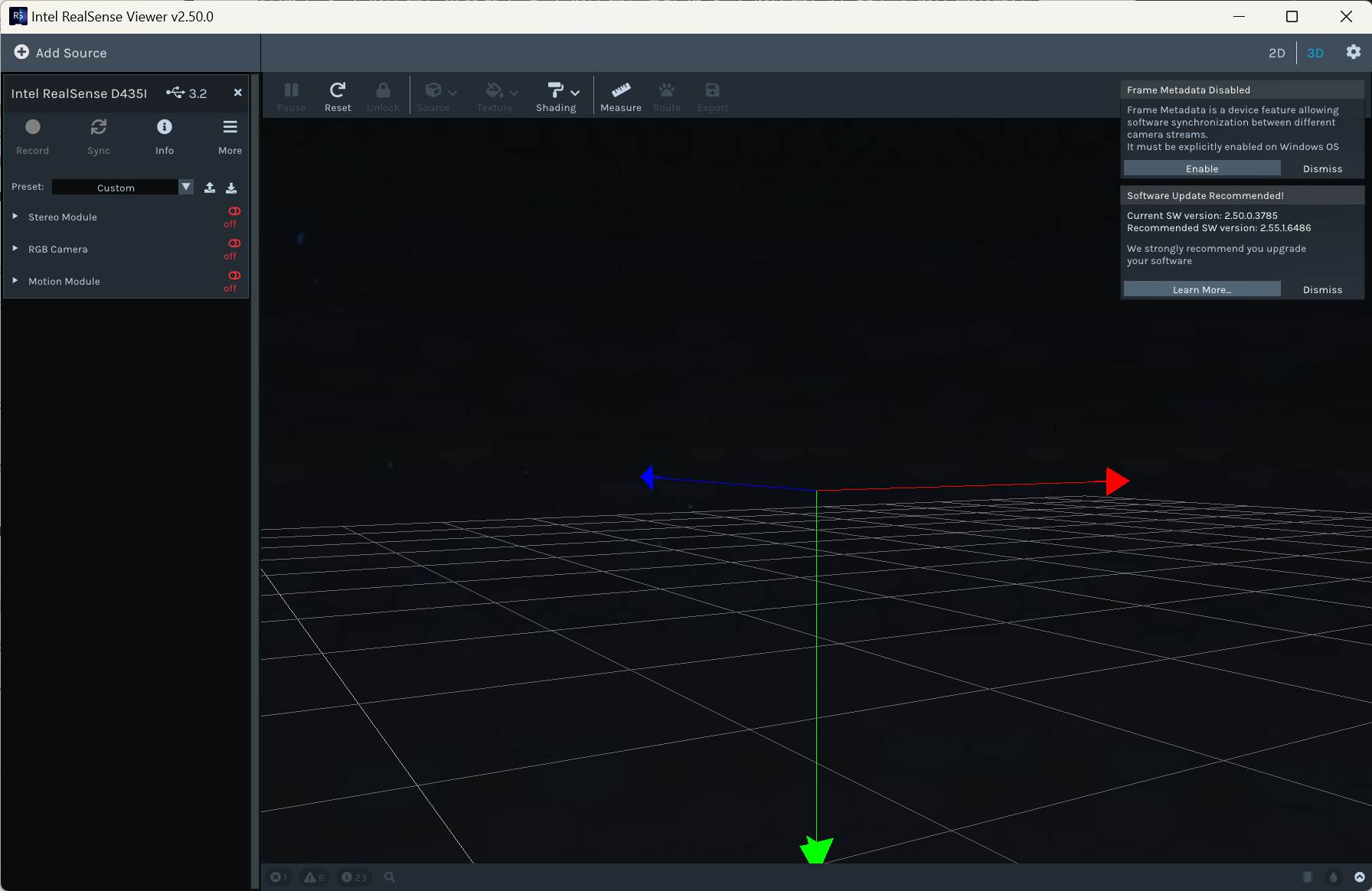

首先，连接D435i到电脑上，然后在终端中输入realsense-viewer启动数据可视化界面，如下图所示。

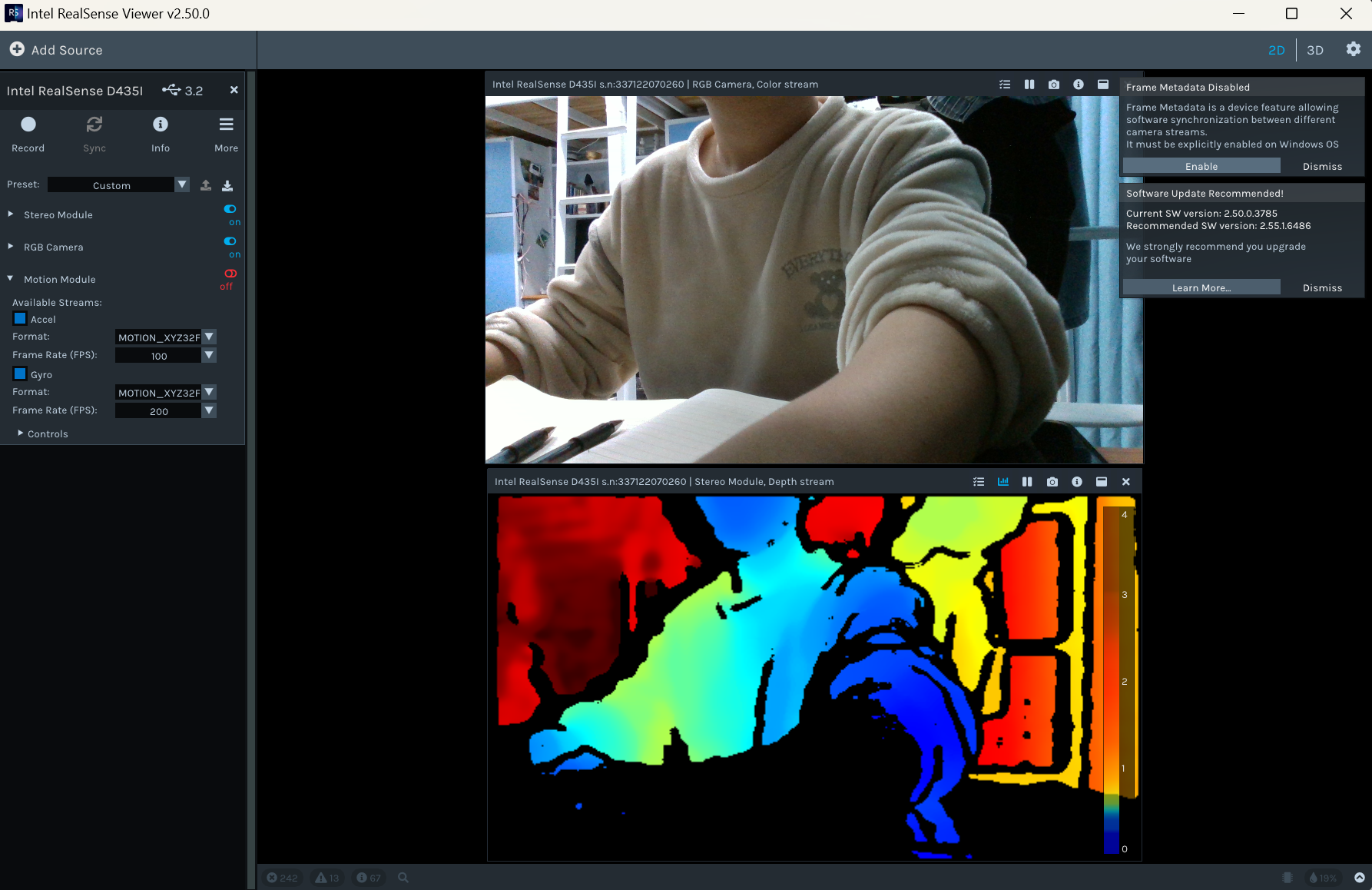

点击左侧的Stereo Module可以开启深度图显示，RGB Module可以显示RGB影像，Motion Module会显示IMU相关数据，如下图所示。

如果可以正常显示上图中的画面，那么就说明RealSense的基本配置就成功了，可以向电脑传输数据了。

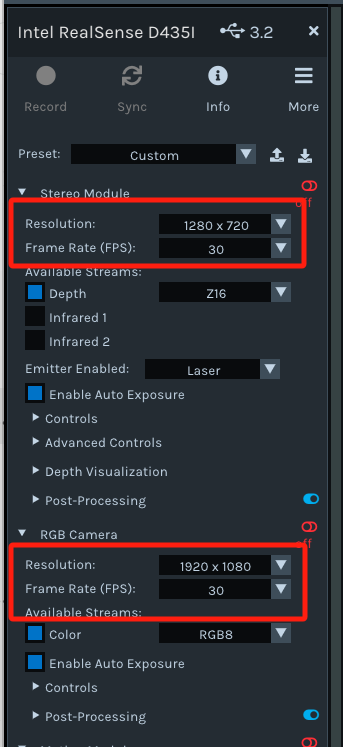

同样地，Stereo Module和RGB Camera可以分别设置参数（很重要，后面要用到）。这里简单说一下，Stereo Module的作用是用来设置深度信息的，而RGB Camera就是用来设置RGB颜色信息的！当然，主要用到的还是分辨率和FPS。

三、结合python配置相机

3.1 虚拟环境配置

  1. 首先在windows下安装anaconda和Vscode,然后配置open3d新环境。
  2. 创建一个新的环境，以下分别是python 版本是3.8和3.6的安装教程。
  3. 在conda终端下使用命令：
#创建python3.6环境conda create -n Rd543i python=3.6#激活使用python3.6conda activate Rd543i
#创建python3.8环境conda create -n Rd543i python=3.8#激活使用python3.8conda activate Rd543i
  1. 配置opencv环境，安装opencv。
## python3.6的版本必须装这个版本，此处必须按照指定版本安装pip install -i https://mirrors.aliyun.com/pypi/simple/ opencv-python==4.3.0.38pip install opencv-contrib-python==4.4.0.46
pip install opencv-pythonpip install opencv-contrib-python
  1. 接着安装open3d和pyrealsense2，open3d需要等很长时间。
pip install pywinpty==1.1.4pip install open3d==0.15.1pip install pyrealsense2==2.48.0.3891
pip install open3dpip install pyrealsense2

3.2 可视化

可视化脚本：

import pyrealsense2 as rsimport numpy as npimport cv2if __name__ == \"__main__\": # Configure depth and color streams pipeline = rs.pipeline() config = rs.config() config.enable_stream(rs.stream.depth, 640, 480, rs.format.z16, 30) config.enable_stream(rs.stream.color, 640, 480, rs.format.bgr8, 30) # Start streaming pipeline.start(config) try: while True: # Wait for a coherent pair of frames: depth and color frames = pipeline.wait_for_frames() depth_frame = frames.get_depth_frame() color_frame = frames.get_color_frame() if not depth_frame or not color_frame: continue # Convert images to numpy arrays depth_image = np.asanyarray(depth_frame.get_data()) color_image = np.asanyarray(color_frame.get_data()) # Apply colormap on depth image (image must be converted to 8-bit per pixel first) depth_colormap = cv2.applyColorMap(cv2.convertScaleAbs(depth_image, alpha=0.03), cv2.COLORMAP_JET) # Stack both images horizontally images = np.hstack((color_image, depth_colormap)) # Show images cv2.namedWindow(\'RealSense\', cv2.WINDOW_AUTOSIZE) cv2.imshow(\'RealSense\', images) key = cv2.waitKey(1) # Press esc or \'q\' to close the image window if key & 0xFF == ord(\'q\') or key == 27: cv2.destroyAllWindows() break finally: # Stop streaming pipeline.stop()

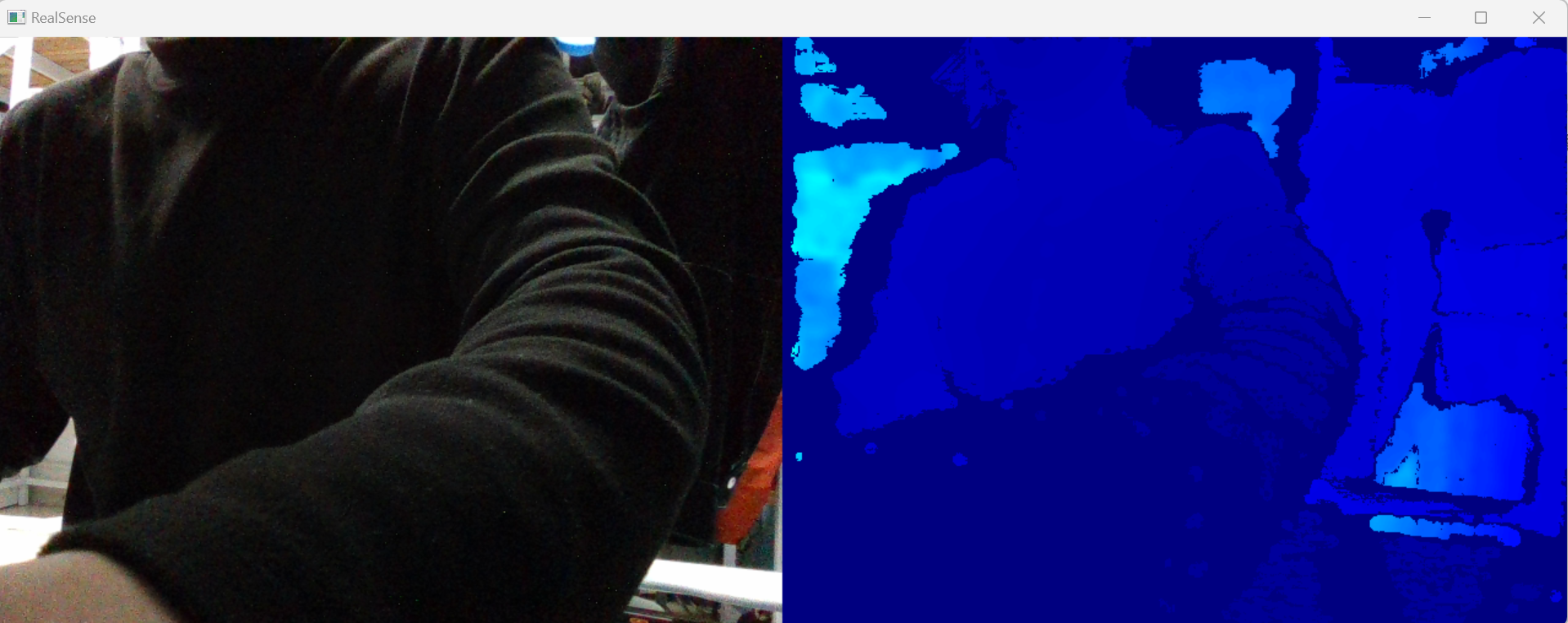

运行脚本结果如下图所示：

四、结合python+Vscode实现数据采集

4.1 实现RGB数据采集

脚本：

import osimport cv2import numpy as npimport pyrealsense2 as rsimport time# 初始化 RealSensepipeline = rs.pipeline()config = rs.config()config.enable_stream(rs.stream.color, 1920, 1080, rs.format.bgr8, 15)profile = pipeline.start(config)cv2.namedWindow(\'RGB Image\', cv2.WINDOW_AUTOSIZE)# 设置保存目录save_dir = \'E:/my_images/\'os.makedirs(save_dir, exist_ok=True)counter = 0try: while True: frames = pipeline.wait_for_frames() color_frame = frames.get_color_frame() if not color_frame: continue # 获取 RGB 图像数据 color_image = np.asanyarray(color_frame.get_data()) cv2.imshow(\'RGB Image\', color_image) # 按 \'t\' 键保存 RGB 图像 key = cv2.waitKey(1) if key == ord(\'t\'): rgb_file = os.path.join(save_dir, f\'rgb_{counter:04d}.png\') cv2.imwrite(rgb_file, color_image) print(f\'Saved: {rgb_file}\') counter += 1 # 按 \'q\' 或 ESC 退出 if key in [27, ord(\'q\')]: cv2.destroyAllWindows() breakfinally: pipeline.stop()

五、一些其他扩展玩法

5.1 YOLOv8结合相机

具体脚本如下：

import cv2import pyrealsense2 as rsimport timeimport numpy as npimport mathfrom ultralytics import YOLO # 加载 YOLOv8 模型model = YOLO(\"runs/detect/train/weights/best.pt\") # # 获取摄像头内容，参数 0 表示使用默认的摄像头# cap = cv2.VideoCapture(1) # 配置 RealSensepipeline = rs.pipeline()config = rs.config()config.enable_stream(rs.stream.depth, 848, 480, rs.format.z16, 30)config.enable_stream(rs.stream.color, 848, 480, rs.format.bgr8, 30) # 启动相机流pipeline.start(config)align_to = rs.stream.color # 与color流对齐align = rs.align(align_to) def get_aligned_images(): frames = pipeline.wait_for_frames() # 等待获取图像帧 aligned_frames = align.process(frames) # 获取对齐帧 aligned_depth_frame = aligned_frames.get_depth_frame() # 获取对齐帧中的depth帧 color_frame = aligned_frames.get_color_frame() # 获取对齐帧中的color帧 # 相机参数的获取 intr = color_frame.profile.as_video_stream_profile().intrinsics # 获取相机内参 depth_intrin = aligned_depth_frame.profile.as_video_stream_profile( ).intrinsics # 获取深度参数（像素坐标系转相机坐标系会用到） \'\'\'camera_parameters = {\'fx\': intr.fx, \'fy\': intr.fy, \'ppx\': intr.ppx, \'ppy\': intr.ppy, \'height\': intr.height, \'width\': intr.width, \'depth_scale\': profile.get_device().first_depth_sensor().get_depth_scale() }\'\'\' # 保存内参到本地 # with open(\'./intrinsics.json\', \'w\') as fp: # json.dump(camera_parameters, fp) ####################################################### depth_image = np.asanyarray(aligned_depth_frame.get_data()) # 深度图（默认16位） depth_image_8bit = cv2.convertScaleAbs(depth_image, alpha=0.03) # 深度图（8位） depth_image_3d = np.dstack( (depth_image_8bit, depth_image_8bit, depth_image_8bit)) # 3通道深度图 color_image = np.asanyarray(color_frame.get_data()) # RGB图 # 返回相机内参、深度参数、彩色图、深度图、齐帧中的depth帧 return intr, depth_intrin, color_image, depth_image, aligned_depth_frame def get_3d_camera_coordinate(depth_pixel, aligned_depth_frame, depth_intrin): x = depth_pixel[0] y = depth_pixel[1] dis = aligned_depth_frame.get_distance(x, y) # 获取该像素点对应的深度 # print (\'depth: \',dis) # 深度单位是m camera_coordinate = rs.rs2_deproject_pixel_to_point(depth_intrin, depth_pixel, dis) # print (\'camera_coordinate: \',camera_coordinate) return dis, camera_coordinate # 初始化 FPS 计算fps = 0frame_count = 0start_time = time.time() try: while True: # 等待获取一对连续的帧：深度和颜色 intr, depth_intrin, color_image, depth_image, aligned_depth_frame = get_aligned_images() if not depth_image.any() or not color_image.any(): continue # 获取当前时间 time1 = time.time() # 将图像转为numpy数组 depth_colormap = cv2.applyColorMap(cv2.convertScaleAbs( depth_image, alpha=0.03), cv2.COLORMAP_JET) images = np.hstack((color_image, depth_colormap)) # 使用 YOLOv8 进行目标检测 results = model.predict(color_image, conf=0.5) annotated_frame = results[0].plot() detected_boxes = results[0].boxes.xyxy # 获取边界框坐标 # print(\'方框坐标\', detected_boxes) for i, box in enumerate(detected_boxes): x1, y1, x2, y2 = map(int, box) # 获取边界框坐标 # 计算步长 xrange = max(1, math.ceil(abs((x1 - x2) / 30))) yrange = max(1, math.ceil(abs((y1 - y2) / 30))) # xrange = 1 # yrange = 1 point_cloud_data = [] # 获取范围内点的三维坐标 for x_position in range(x1, x2, xrange): for y_position in range(y1, y2, yrange):  depth_pixel = [x_position, y_position]  dis, camera_coordinate = get_3d_camera_coordinate(depth_pixel, aligned_depth_frame, depth_intrin) # 获取对应像素点的三维坐标  point_cloud_data.append(f\"{camera_coordinate} \") # 一次性写入所有数据 with open(\"point_cloud_data.txt\", \"a\") as file: file.write(f\"\\nTime: {time.time()}\\n\") file.write(\" \".join(point_cloud_data)) # 显示中心点坐标 ux = int((x1 + x2) / 2) uy = int((y1 + y2) / 2) dis, camera_coordinate = get_3d_camera_coordinate([ux, uy], aligned_depth_frame,  depth_intrin) # 获取对应像素点的三维坐标 formatted_camera_coordinate = f\"({camera_coordinate[0]:.2f}, {camera_coordinate[1]:.2f}, {camera_coordinate[2]:.2f})\" cv2.circle(annotated_frame, (ux, uy), 4, (255, 255, 255), 5) # 标出中心点 cv2.putText(annotated_frame, formatted_camera_coordinate, (ux + 20, uy + 10), 0, 1, [225, 255, 255], thickness=1, lineType=cv2.LINE_AA) # 标出坐标 # 计算 FPS frame_count += 1 time2 = time.time() fps = int(1 / (time2 - time1)) # 显示 FPS cv2.putText(annotated_frame, f\'FPS: {fps:.2f}\', (10, 30), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0), 2,  cv2.LINE_AA) # 显示结果 cv2.imshow(\'YOLOv8 RealSense\', annotated_frame) if cv2.waitKey(1) & 0xFF == ord(\'q\'): break finally: # 停止流 pipeline.stop()

5.2 关键点识别结合相机

脚本思路：

1、获取相机对齐图像帧与相机参数

 frames = pipeline.wait_for_frames() # 等待获取图像帧，获取颜色和深度的框架集 aligned_frames = align.process(frames) # 获取对齐帧，将深度框与颜色框对齐 aligned_depth_frame = aligned_frames.get_depth_frame() # 获取对齐帧中的的depth帧 aligned_color_frame = aligned_frames.get_color_frame() # 获取对齐帧中的的color帧 #### 获取相机参数 #### depth_intrin = aligned_depth_frame.profile.as_video_stream_profile().intrinsics # 获取深度参数（像素坐标系转相机坐标系会用到） color_intrin = aligned_color_frame.profile.as_video_stream_profile().intrinsics # 获取相机内参 #### 将images转为numpy arrays #### img_color = np.asanyarray(aligned_color_frame.get_data()) # RGB图 img_depth = np.asanyarray(aligned_depth_frame.get_data()) # 深度图（默认16位）

2、检测

 # 检测 result = list(model(image, conf=0.3, stream=True))[0] # inference boxes = result.boxes # Boxes object for bbox outputs boxes = boxes.cpu().numpy() # convert to numpy array

3、遍历所有的Keypoints

 # 遍历keypoints keypoints = result.keypoints # Keypoints object for pose outputs keypoints = keypoints.cpu().numpy() # convert to numpy array

4、获得所有关键点二维坐标

  point1 = (int(x0), int(y0))  point2 = (int(x1), int(y1))

5、计算所有点的深度值

point1_dis = depth_frame.get_distance(x0, y0) # 获取第一个点的深度值point2_dis = depth_frame.get_distance(x1, y1) # 获取第二个点的深度值

6、计算所有点的三维坐标

point1_dis = depth_frame.get_distance(x0, y0) # 获取第一个点的深度值point2_dis = depth_frame.get_distance(x1, y1) # 获取第二个点的深度值
