STM32 Bootloader 深度解析与应用实例

一、Bootloader 本质与角色定位

在 STM32 系统中，Bootloader 是设备上电 / 复位后最先执行的一段特殊程序，类比计算机开机时的 BIOS/UEFI 。它的核心使命是：

• 硬件初始化：为后续程序运行准备最基础环境（如配置时钟、初始化串口 / USB 等通信外设 ）。
• 程序管理：决定是直接运行已有应用程序（APP），还是通过 IAP（In - Application Programming，在应用编程 ）机制更新 APP 。
• 中断向量适配：保障 APP 运行时中断能正确响应，解决因程序存储地址偏移导致的中断向量表匹配问题 。

简单说，Bootloader 是系统 “启动管家”，负责从 “启动准备” 到 “APP 交接” 的全流程控制。

二、结合流程图的 Bootloader 原理拆解

（一）阶段 1：Bootloader 自身启动（地址 0x08000000 区）

1. 物理地址与向量表基础
   STM32 复位后，CPU 会从固定 Flash 地址 0x08000000 取第一条指令。该地址前 4 字节是栈顶地址（为程序运行准备栈空间 ），紧接着 0x08000004 是复位中断向量，指向 Reset_Handler 函数（Bootloader 的启动入口 ）。

这一区域还包含其他中断向量（如 NMIException 非可屏蔽中断、HardFaultException 硬件错误中断等 ），构成 Bootloader 的中断向量表—— CPU 响应中断时，会默认到这里找对应的中断服务函数。

1. Bootloader 的 main 执行逻辑
   从 Reset_Handler 开始，Bootloader 执行自身 int main(void) ：

• 初始化必要外设（如串口，用于后续可能的 APP 升级通信 ）。
• 检查 “升级标志”（可通过 Flash 特定地址存储的标志位、串口指令等判断 ）：若需要升级，进入 IAP 流程；若无需升级，直接准备跳转到已有 APP 。

（二）阶段 2：IAP 流程与程序跳转（关键的 “控制权移交”）

1. IAP 核心任务
   若检测到升级需求，Bootloader 会通过通信外设（如串口 ）接收新 APP 固件数据。过程中需：

• 擦除旧 APP 区：使用 STM32 Flash 操作库（如 HAL_FLASH_Erase ），擦除 APP 即将存储的 Flash 区域（避免数据冲突 ）。
• 写入新固件：将接收的数据通过 HAL_FLASH_Program 按字节 / 半字 / 字写入 Flash ，确保新 APP 完整存储。

1. 跳转前的关键操作：中断向量偏移
   APP 程序的存储地址不是 0x08000000（而是如 0x08002000 等自定义地址 ），这意味着：

• APP 自身的中断向量表也存放在其起始地址附近（0x08002004 是 APP 复位中断向量，依此类推 ）。
• 若直接跳转 APP ，CPU 仍会到 0x08000004（Bootloader 中断向量表 ）找中断函数，导致中断响应错误。

解决方法：在跳转 APP 前，必须设置 SCB->VTOR 寄存器（向量表偏移寄存器 ），将其值改为 APP 的起始地址（如 0x08002000 ）。这样，CPU 响应中断时，会到 APP 自己的向量表找服务函数，保障中断正确触发。

1. 跳转执行的代码实现
   完成向量表偏移后，还需：

• 设置栈指针：通过 __set_MSP(*(uint32_t *)APP_START_ADDR) ，从 APP 起始地址前 4 字节（栈顶地址 ）初始化栈空间。
• 调用复位函数：定义函数指针 void (*appReset)(void) = (void (*)(void))(*(uint32_t *)(APP_START_ADDR + 4)); ，跳转到 APP 的 Reset_Handler ，正式移交程序控制权。

（三）阶段 3：APP 程序执行（地址 0x08000000+N+M 区）

1. APP 中断向量表接管
   因 VTOR 已设置为 APP 起始地址，CPU 响应中断时，会到 APP 区域找中断向量表：

• 复位中断向量 0x08000000+N+M+0 指向 APP 的 Reset_Handler(void) 。
• 其他中断（如 HardFaultException(void)、xxx_Handler(void) ）也对应 APP 自己的服务函数，保障中断逻辑与 APP 功能匹配。

1. APP 的 main 运行与中断响应
   APP 从 Reset_Handler 开始初始化（如配置更复杂的外设、加载业务参数 ），最终进入 int main(void) 运行业务逻辑。当程序运行中触发中断（如定时器中断、串口接收中断 ），CPU 依据 VTOR 指向的 APP 向量表，调用对应 xxx_Handler 函数，实现 “中断触发 → 服务函数执行 → 回到主逻辑” 的完整流程。

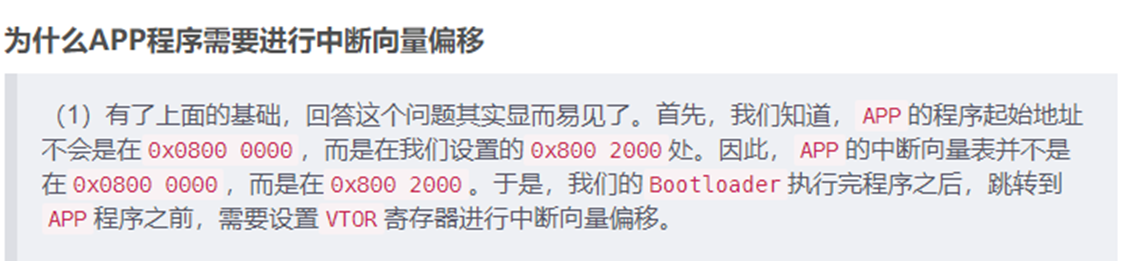

三、中断向量偏移的必要性（结合第二张图深度解读）

（一）根本矛盾：程序地址与向量表的 “绑定关系”

STM32 设计中，中断向量表默认与程序起始地址强关联：向量表起始地址 = 程序起始地址。若 Bootloader 程序在 0x08000000 ，其向量表就固定在 0x08000004 开始的区域；而 APP 程序因存储地址不同（如 0x08002000 ），向量表自然 “跟随” 到 0x08002004 。

若不做偏移处理，CPU 始终认为向量表在 0x08000004 ，APP 触发中断时，会错误调用 Bootloader 区的中断函数（甚至因 Bootloader 已跳转，函数可能被覆盖 / 失效 ），导致系统崩溃。

（二）解决逻辑：VTOR 寄存器的 “重定向” 作用

SCB->VTOR 寄存器的功能是指定中断向量表的基地址。通过在 Bootloader 跳转 APP 前执行：

SCB->VTOR = APP_START_ADDR; // APP_START_ADDR 为 APP 起始地址，如 0x08002000

强制 CPU 将中断向量表的查找起点，从 Bootloader 区 “搬移” 到 APP 区，让中断响应逻辑与 APP 程序匹配，这是保障 APP 中断正常工作的核心操作。

四、完整应用实例：串口 IAP 固件升级（超详细代码 + 流程）

（一）需求与环境

• 目标：通过串口给 STM32F103 设备升级 APP ，实现 “Bootloader 监听串口 → 接收新固件 → 擦除旧 APP → 写入新程序 → 跳转运行” 全流程。
• 硬件：STM32F103C8T6 开发板、USB - TTL 模块（连接 USART1，PA9 发送、PA10 接收 ）。
• Flash 分区：
  • Bootloader 区：0x08000000 ~ 0x08002000（8KB，存储引导程序 ）。
  • APP 区：0x08002000 ~ 0x08010000（约 56KB，存储用户应用 ）。
  • 标志位：0x08001FFC（存储 2 字节升级指令 0xAA55 ，检测到则触发升级 ）。

（二）Bootloader 代码实现（HAL 库版，超详细注释）

#include \"stm32f1xx_hal.h\"// 定义 APP 起始地址（必须与 APP 链接脚本一致）#define APP_START_ADDR 0x08002000 // 升级指令（收到该指令则进入升级流程）#define UPGRADE_COMMAND 0xAA55 // 串口句柄（全局，方便中断/函数调用）UART_HandleTypeDef huart1; // 函数声明void SystemClock_Config(void);static void MX_GPIO_Init(void);static void MX_USART1_UART_Init(void);uint8_t CheckUpgradeCommand(void);void JumpToApp(void);void FlashEraseAndProgram(uint32_t startAddr, uint8_t *dataBuf, uint16_t dataLen);int main(void) { // HAL 库初始化（必要的底层初始化） HAL_Init(); // 配置系统时钟（如 72MHz，根据硬件调整） SystemClock_Config();  // 初始化 GPIO（为串口等外设准备） MX_GPIO_Init();  // 初始化串口 1（波特率 115200，用于接收升级数据） MX_USART1_UART_Init();  // 检查是否收到升级指令 if (CheckUpgradeCommand()) { uint8_t firmwareBuffer[1024]; // 定义缓冲区，暂存接收的固件数据 uint16_t receivedLen = 0; // 记录已接收数据长度 // 1. 擦除 APP 区 Flash（准备写入新固件） FLASH_EraseInitTypeDef eraseInit; eraseInit.TypeErase = FLASH_TYPEERASE_PAGES; // 按页擦除 // APP 起始地址对应的 Flash 页（需根据 STM32F103 手册确认页地址） eraseInit.PageAddress = APP_START_ADDR; eraseInit.NbPages = 1; // 擦除 1 页（可根据 APP 大小调整页数） uint32_t pageError = 0; HAL_FLASH_Unlock(); // 解锁 Flash（必须操作，否则无法擦写） if (HAL_FLASH_Erase(&eraseInit, &pageError) != HAL_OK) { // 擦除失败处理（如串口打印错误，这里简化处理） while (1); } // 2. 循环接收固件数据并写入 Flash while (1) { uint8_t tempBuf[1]; // 接收 1 字节（也可批量接收，简化为单字节演示） if (HAL_UART_Receive(&huart1, tempBuf, 1, 1000) == HAL_OK) {  firmwareBuffer[receivedLen++] = tempBuf[0]; // 假设固件以 0xFFFF 作为结束标志（实际可通过协议定义） if (receivedLen >= 2 && firmwareBuffer[receivedLen-2] == 0xFF  && firmwareBuffer[receivedLen-1] == 0xFF) {  receivedLen -= 2; // 去掉结束标志  break; } // 每接收 1024 字节（或缓冲区满），写入 Flash if (receivedLen >= sizeof(firmwareBuffer)) {  FlashEraseAndProgram(APP_START_ADDR, firmwareBuffer, receivedLen);  receivedLen = 0; // 重置缓冲区 } } } // 处理剩余数据写入 if (receivedLen > 0) { FlashEraseAndProgram(APP_START_ADDR, firmwareBuffer, receivedLen); } HAL_FLASH_Lock(); // 锁定 Flash（防止误操作） } // 跳转至 APP 执行（无论是否升级，无升级则运行原有 APP） JumpToApp(); while (1) { /* 理论上不会执行到这里 */ }}// 检查是否收到升级指令（0xAA55）uint8_t CheckUpgradeCommand(void) { uint8_t cmd[2]; // 超时时间 100ms，等待接收指令 if (HAL_UART_Receive(&huart1, cmd, 2, 100) == HAL_OK) { // 判断是否是升级指令 return (cmd[0] == 0xAA && cmd[1] == 0x55); } return 0; // 未收到指令，不升级}// 跳转至 APP 函数（核心：设置 VTOR、移交控制权）void JumpToApp(void) { __disable_irq(); // 关闭全局中断，避免跳转时被中断干扰 // 1. 获取 APP 栈顶地址（APP 起始地址的前 4 字节） uint32_t appStackTop = *(uint32_t *)APP_START_ADDR; // 2. 获取 APP 复位函数地址（栈顶地址 + 4 字节） void (*appResetHandler)(void) = (void (*)(void))(*(uint32_t *)(APP_START_ADDR + 4)); // 3. 设置中断向量表偏移：指向 APP 的向量表 SCB->VTOR = APP_START_ADDR; // 4. 初始化 APP 的栈指针 __set_MSP(appStackTop); // 5. 跳转到 APP 的复位函数，执行 APP 初始化 appResetHandler(); }// Flash 擦除与编程函数（将数据写入指定地址）void FlashEraseAndProgram(uint32_t startAddr, uint8_t *dataBuf, uint16_t dataLen) { for (uint16_t i = 0; i < dataLen; i += 4) { uint32_t dataWord = 0; // 拼接 4 字节数据（不足 4 字节则补 0，实际需根据固件格式处理） for (uint8_t j = 0; j < 4; j++) { if (i + j < dataLen) { dataWord |= ((uint32_t)dataBuf[i + j]) << (j * 8); } } // 写入 4 字节数据到 Flash if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, startAddr + i, dataWord) != HAL_OK) { // 写入失败处理（简化为死循环） while (1); } }}// 以下为标准 HAL 库初始化函数（根据 CubeMX 生成逻辑）void SystemClock_Config(void) { /* 配置系统时钟，如 PLL、AHB、APB 等，需根据硬件调整 */ }static void MX_GPIO_Init(void) { /* 初始化 GPIO，如串口引脚 PA9/PA10 复用功能 */ }static void MX_USART1_UART_Init(void) { huart1.Instance = USART1; huart1.Init.BaudRate = 115200; huart1.Init.WordLength = UART_WORDLENGTH_8B; huart1.Init.StopBits = UART_STOPBITS_1; huart1.Init.Parity = UART_PARITY_NONE; huart1.Init.Mode = UART_MODE_TX_RX; huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE; huart1.Init.OverSampling = UART_OVERSAMPLING_16; HAL_UART_Init(&huart1);}

（三）APP 程序适配（关键修改点）

1. 修改中断向量表偏移
   在 APP 工程的 system_stm32f1xx.c（或启动文件 ）中，找到 SystemInit 函数（或类似初始化函数 ），添加：

// 必须在 APP 启动时设置，确保中断向量表指向自身区域SCB->VTOR = APP_START_ADDR;

若使用 CubeMX 生成代码，可在 main.c 的 main 函数最开头添加该代码。

1. 调整链接脚本
   打开 APP 工程的链接脚本（如 STM32F103C8Tx_FLASH.ld ），修改 FLASH 起始地址：

/* 原配置可能为 ORIGIN = 0x08000000 */FLASH (rx) : ORIGIN = 0x08002000, LENGTH = 0x00010000

确保编译后，APP 程序存储到 0x08002000 开始的区域。
