UI封装_overlaymanager和window.create

弹窗类UI封装

游戏中存在很多调用系统UI组件进行绘制的场景，这部分UI要求绘制在游戏画面（XComponent组件）上方，同时不影响游戏的正常渲染，如游戏登录及其他弹框、webview页面、扫码页面等等，这种弹窗类UI常常需要统一的封装和控制逻辑，同时支持与页面解耦，可全局使用。

当前系统侧实现自定义弹窗有以下几种方式：

• CustomDialog弹窗

• PromptAction弹窗

• UIContext.getPromptAction弹窗

• bindsheet

• UIContext.OverlayManager

• Navigation.dialog

• window.createWindow/createWindowWithOption

不同弹窗在使用上存在其局限性，详情可以参考如下表格中的能力支持情况:

游戏场景下，推荐使用UIContext.OverlayManager或UIContext.PromptAction实现弹窗类UI的封装，二者使用方法类似，以下以OverlayMananger为例，介绍如何封装弹窗类UI。

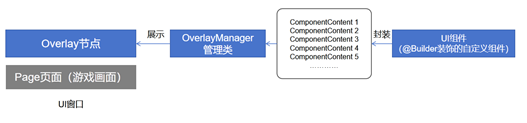

HarmonyOS Next提供了ComponentContent类，用于封装@Builder装饰的自定义组件函数，可以在非UI组件中实例化，从而实现解耦。同时提供OverlayManager管理类，来管理实例化后的ComponentContent的显隐，其节点层级在Page页面之上，在Dialog、Popup、Menu、BindSheet、BindContentCover和Toast等之下。将OverlayManager和ComponentContent结合即可实现弹窗类UI的统一封装和控制，整体逻辑如下图所示：

@Builder装饰器：自定义构建函数

ArkUI提供了一种轻量的UI元素复用机制@Builder，该自定义组件内部UI结构固定，仅与使用方进行数据传递。以下是一个简单的自定义构建函数的示例：

class myParam { msg: string = \'\'; } @Builder function myBuilder(p: myParam) { Text(p.msg) .fontSize(50) .fontWeight(FontWeight.Bold) }

@Builder通过按引用传递的方式传入参数，才会触发动态渲染UI，并且参数只能是一个，因此UI相关的参数建议都放在一个类里面。自定义构建函数本身是没有声明周期的，因此为了实现更复杂的UI场景，可以配合@Component自定义组件使用，示例如下：

class myParam { msg: string = \'\'; } @Component struct myCom { / * 使用@Prop装饰器，在@Builder函数的参数刷新时能够同步刷新@Component自定义组件中的UI状态 * / @Prop param: myParam; aboutToAppear(): void { console.info(\'aboutToAppear\'); } aboutToDisappear(): void { console.info(\'aboutToDisappear\'); } build() { Row() { Column() { Text(this.param.msg) .fontSize(50) .fontWeight(FontWeight.Bold) } .width(\'100%\') } .height(\'100%\') } } @Builder function myBuilder(p: myParam) { myCom({param: p}) }

以上为通过@Builder自定义构建函数实现UI绘制的方法，在将其封装为ComponentContent实例前，还需要进行一步操作，即通过wrapBuilder模板函数将自定义构建函数转换为WrappedBuilder对象，从而实现UI组件的全局赋值和传递，wrapBuilder模板函数接口格式及示例如下：

// 接口规格declare function wrapBuilder(builder: (...args: Args) => void): WrappedBuilder;// 使用示例let builderVar: WrappedBuilder = wrapBuilder(myBuilder);

其中WrappedBuilder中 Object[] 的参数类型需要和wrapBuilder参数中@Builder自定义构建函数的参数类型一致。更具体的说明请见官方文档：@Builder装饰器，wrapBuilder：封装全局@Builder

ComponentContent

ComponentContent类的构造函数如下：

constructor(uiContext: UIContext, builder: WrappedBuilder, args: T)

• uiContext：当前窗口下的UI上下文，无论是ComponentContent还是OverlayManager都强依赖UIContext，因此强烈建议在ability的onWindowStageCreate生命周期loadContent方法的回调中获取后保存至全局变量或单例中。

• builder：使用wrapBuilder将@Builder自定义构建函数转换成的WrappedBuilder对象。

• args：@Builder自定义构建函数的参数。

使用示例如下：

// UIContext获取，在onWindowStageCreate生命周期loadContent方法的回调中let uiContext: UIContext = windowStage.getMainWindowSync().getUIContext();// 自定义构建函数封装let builderVar: WrappedBuilder = wrapBuilder(myBuilder); let p: myParam = {msg: \'test\'}; let myContent: ComponentContent = new ComponentContent(uiContext, builderVar, p);

多内容请参考官方文档ComponentContent。

OverlayManager

OverlayManager对象需要通过UIContext.getOverlayManager方法获取，里面提供了addComponentContent、showComponentContent、 hideComponentContent等方法，来控制封装好的ComponentContent对象的显隐，整合上文提到的所有代码后，以下为通过OverlayManager打开某个弹窗的代码示例：

import { ComponentContent } from \'@kit.ArkUI\'; class myParam { msg: string = \'\'; } @Component struct myCom { @Prop param: myParam; aboutToAppear(): void { console.info(\'aboutToAppear\'); } aboutToDisappear(): void { console.info(\'aboutToDisappear\'); } build() { Row() { Column() { Text(this.param.msg) .fontSize(50) .fontWeight(FontWeight.Bold) .backgroundColor(Color.White) .borderRadius(10) } .width(\'100%\') } .height(\'100%\') .backgroundColor(\'#93000000\') } } @Builder function myBuilder(p: myParam) { myCom({param: p}) } let builderVar: WrappedBuilder = wrapBuilder(myBuilder); let p: myParam = {msg: \'test\'}; @Entry @Component struct Index { @State message: string = \'Hello World\'; uiContext: UIContext = this.getUIContext(); content: ComponentContent = new ComponentContent(this.uiContext, builderVar, p); build() { Row() { Column() { Text(this.message) .fontSize(50) .fontWeight(FontWeight.Bold) .onClick(() => {  this.uiContext.getOverlayManager().addComponentContent(this.content); }) } .width(\'100%\') } .height(\'100%\') } }

多内容请参考官方文档OverlayManager。

常见问题

@Component装饰的自定义组件无法触发onPageShow、onPageHide生命周期，需要在在结构体里做一些其他的配置，以实现上述三个常用的生命周期函数。ArkUI的组件可见区域变化事件onVisibleAreaChange，提供了判断组件是否完全或部分显示在屏幕中的能力。通过设置其ratios参数为[0.0,1.0]，能够实现当前组件完全显示或完全消失在屏幕中时触发回调，在回调中绑定onPageShow和onPageHide，即可触发声明周期函数，详细代码如下：

@Component struct myCom { @Prop param: myParam; aboutToAppear(): void { console.info(\'aboutToAppear\'); } onPageShow(): void { console.info(\'onPageShow\'); } onPageHide(): void { console.info(\'onPageHide\'); } aboutToDisappear(): void { console.info(\'aboutToDisappear\'); } build() { Row() { Column() { Text(this.param.msg) .fontSize(50) .fontWeight(FontWeight.Bold) .backgroundColor(Color.White) .borderRadius(10) } .width(\'100%\') } .height(\'100%\') .backgroundColor(\'#93000000\') // 通过设置ratios为[0.0, 1.0]，实现当前组件完全显示或消失在屏幕中时触发onpageshow和onpagehide生命周期 .onVisibleAreaChange([0.0, 1.0], (isVisible: boolean, currentRatio: number) => { if (isVisible && currentRatio >= 1.0) { this.onPageShow(); } if (!isVisible && currentRatio <= 0.0) { this.onPageHide(); } }) } }

Overlay节点下的自定义组件无法触发onBackPress生命周期（UIContext.PromptAction创建的弹窗能够响应，无需关注此问题），需要在Page页面的onBackPress生命周期中注册关闭和销毁ComponentContent的逻辑，以下是封装OverlayMananger管理方法的单例及onBackPress配置示例：

const overlayContentStack: ComponentContent[] = [];// Overlay管理单例export class UIHelper { private static _instance: UIHelper; private uiContext: UIContext | undefined; private overlay: OverlayManager | undefined; public static getInstance(): UIHelper { if (!UIHelper._instance) { UIHelper._instance = new UIHelper(); } return UIHelper._instance; } // 在onWindowStageCreated声明周期中loadContent方法的回调中传入UIContext初始化 public init(uiContext: UIContext): void { this.uiContext = uiContext; this.overlay = this.uiContext.getOverlayManager(); } public closeUI(): boolean | void { if (overlayContentStack.length) { this.destroy(); if (overlayContentStack.length) { this.overlay?.showComponentContent(overlayContentStack[overlayContentStack.length - 1]); } return true; } return false; } /* builder: @Builder装饰的自定义构建函数封装后的对象，格式参考：wrapBuilder(testBuilder)，其中testBuilder为自定义构建函数 * args: 自定义构建函数传入的参数 * hideLastUI: 是否隐藏上一个componentContent，默认隐藏 */ public showUI(builder: WrappedBuilder, args: T, hideLastUI: boolean = true): void { let content: UIContent = new ComponentContent(this.getUIContext(), builder, args); if (overlayContentStack.length && hideLastUI) { this.hide(); } this.overlay?.addComponentContent(content); overlayContentStack.push(content); } public getCurrentContent(): UIContent { if (overlayContentStack.length) { return overlayContentStack[overlayContentStack.length - 1]; } return undefined; } private getUIContext(): UIContext { if (!this.uiContext) { throw new Error(\'UIContext not init\'); } return this.uiContext as UIContext; } private hide(): void { let lastContent: UIContent = overlayContentStack[overlayContentStack.length - 1]; this.overlay?.hideComponentContent(lastContent); } private destroy(): void { let lastContent: UIContent = overlayContentStack.pop(); this.overlay?.removeComponentContent(lastContent); lastContent?.dispose(); }}// --------------------------------------------// Page页面的结构体中注册onBackPress生命周期函数onBackPress(): boolean | void { if (UIHelper.getInstance().closeUI()) { return true; } return false; }
