一.前提的硬件准备

工具：FMD LINK官方烧录器，SOT23-6贴片转直插烧录座，FT60F010A(SOT23-6)芯片一个**（可以是空白芯片也可以不是空白芯片，因为支持无数次烧录）**

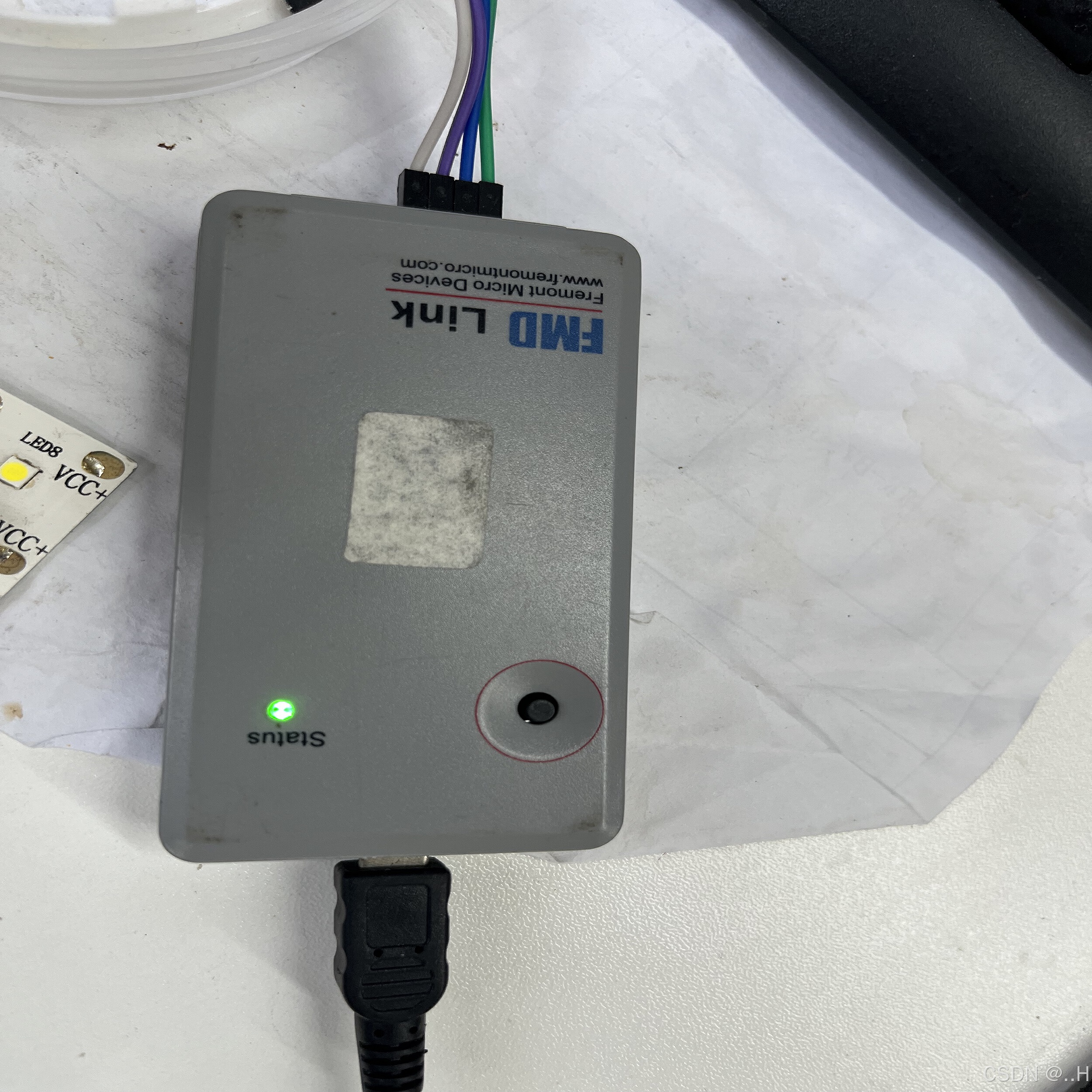

烧录工具如图所示：

二 .FMD官方烧录软件以及官方编译器

电脑安装FMD软件，如图所示：

三.烧录接线了解

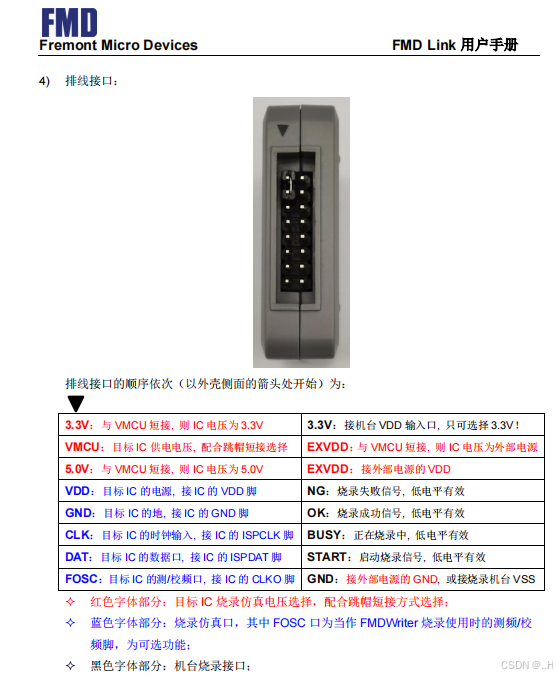

先了解FMD LINK烧录器的排线接口对应的作用，如图：

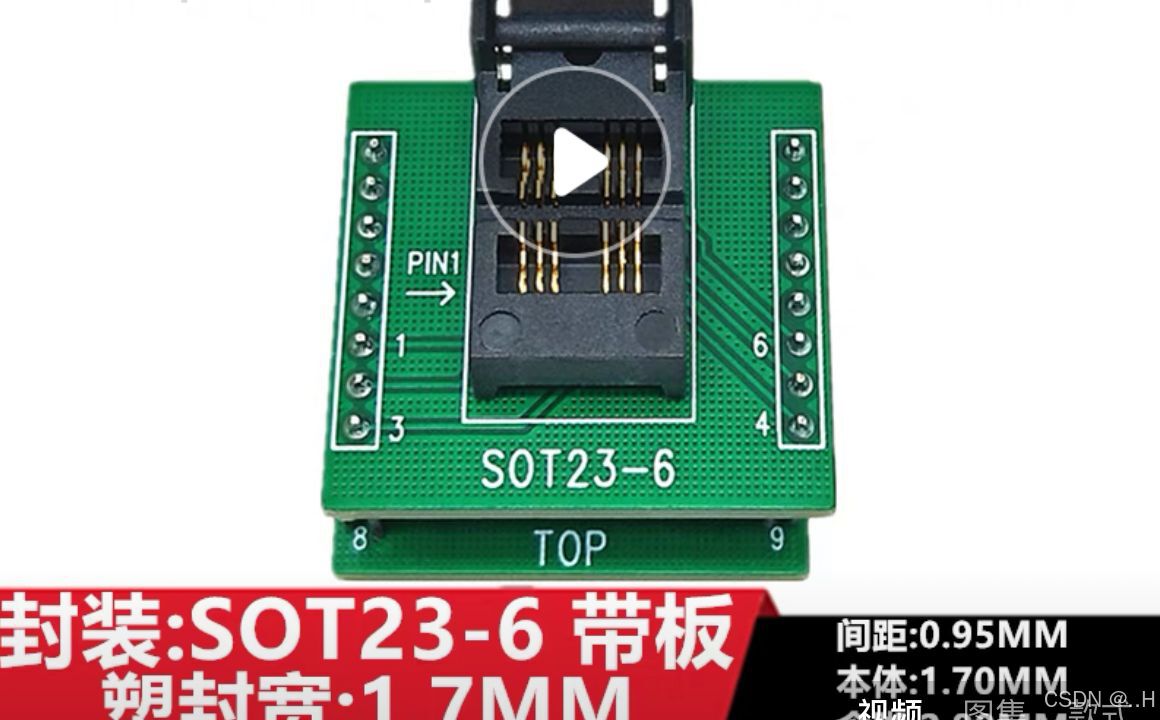

烧录座SOT23-6的贴片转直插的引脚图（淘宝找的，第一次用嘻嘻），如图所示：

可以看出来左边1-3，右边6-4

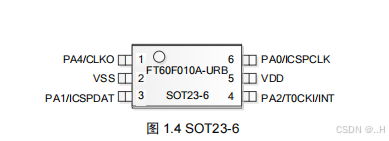

FT60F010A (SOT23-6）的引脚图：

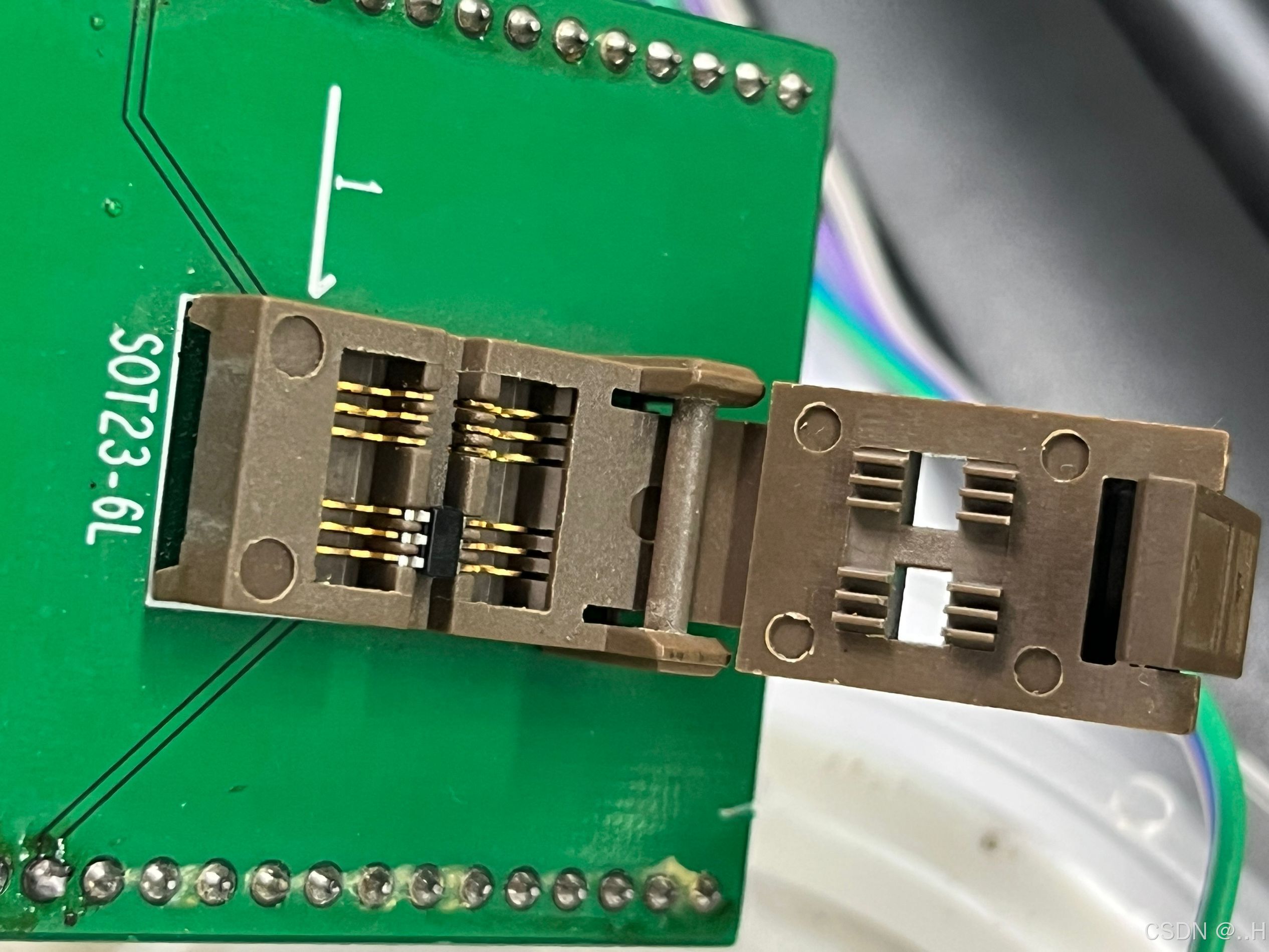

芯片放在烧录座的示意图：

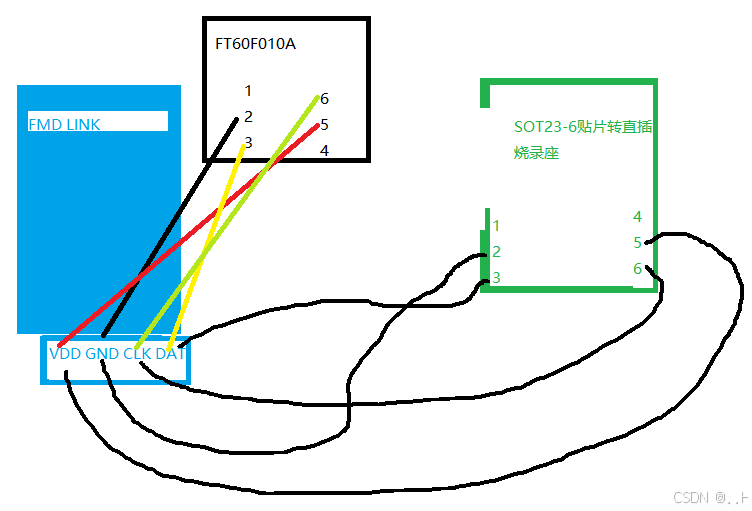

接线：只需要四根线，FMD-LINK烧录器的VCC,GND,ICSPCLK,ICSPDAT要对应芯片的VCC,GND,ICSPCLK,ICSPDAT,逐步一根一根了解起来，大概的连线示意图如下图：

四.烧录程序

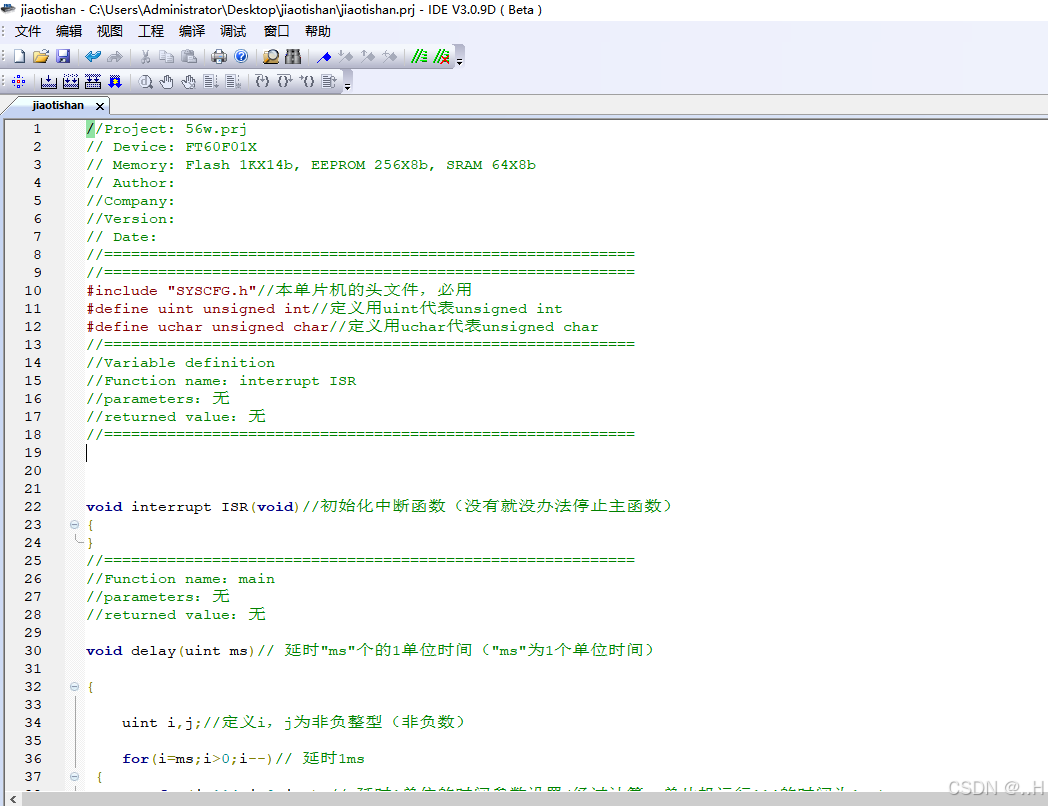

经过以上的连线步骤，打开FMDIDE官方软件编译器编写一个简单的闪烁灯代码 如图：

详细的代码：

//Project: 56w.prj// Device: FT60F01X// Memory: Flash 1KX14b, EEPROM 256X8b, SRAM 64X8b// Author://Company://Version:// Date://===========================================================//===========================================================#include \"SYSCFG.h\"//本单片机的头文件，必用#define uint unsigned int//定义用uint代表unsigned int#define uchar unsigned char//定义用uchar代表unsigned char//===========================================================//Variable definition//Function name：interrupt ISR//parameters：无//returned value：无//===========================================================void interrupt ISR(void)//初始化中断函数（没有就没办法停止主函数）{}//===========================================================//Function name：main//parameters：无//returned value：无void delay(uint ms)// 延时\"ms\"个的1单位时间（\"ms\"为1个单位时间）{uint i,j;//定义i，j为非负整型（非负数）for(i=ms;i>0;i--)// 延时1ms {for(j=114;j>0;j--);// 延时1单位的时间参数设置(经过计算，单片机运行114的时间为1ms) }}void main(void) // 主函数{TRISA &= ~0x01; // 假设LED连接在RA0，该单片机的TRISA为寄存器（此处0为输出模式，1为输入模式）&= （为位与赋值，可复位PA0处状态为0而不改变其它状态）。如果只有PA0接电路，也可改为0xffwhile(1)//条件为1时，循环{PORTA = 0x01; // 点亮LED，PORTA的每个端口都包含着不同的复用功能 例：PORTA=0x01，就是PORTA[0]处表示为PAO=1delay(1000);// 延时1000msPORTA = 0x00; // 关闭LED，PORTA的每个端口都包含着不同的复用功能 例：PORTA=0x01，就是PORTA[0]处表示为PAO=0delay(1000);PORTA = 0x01; // 点亮LED，PORTA的每个端口都包含着不同的复用功能 例：PORTA=0x01，就是PORTA[0]处表示为PAO=1delay(5000);// 延时5000msPORTA = 0x00; // 关闭LED，PORTA的每个端口都包含着不同的复用功能 例：PORTA=0x01，就是PORTA[0]处表示为PAO=0delay(5000);}}//===========================================================

然后进行编译生成一个hex或者bin文件

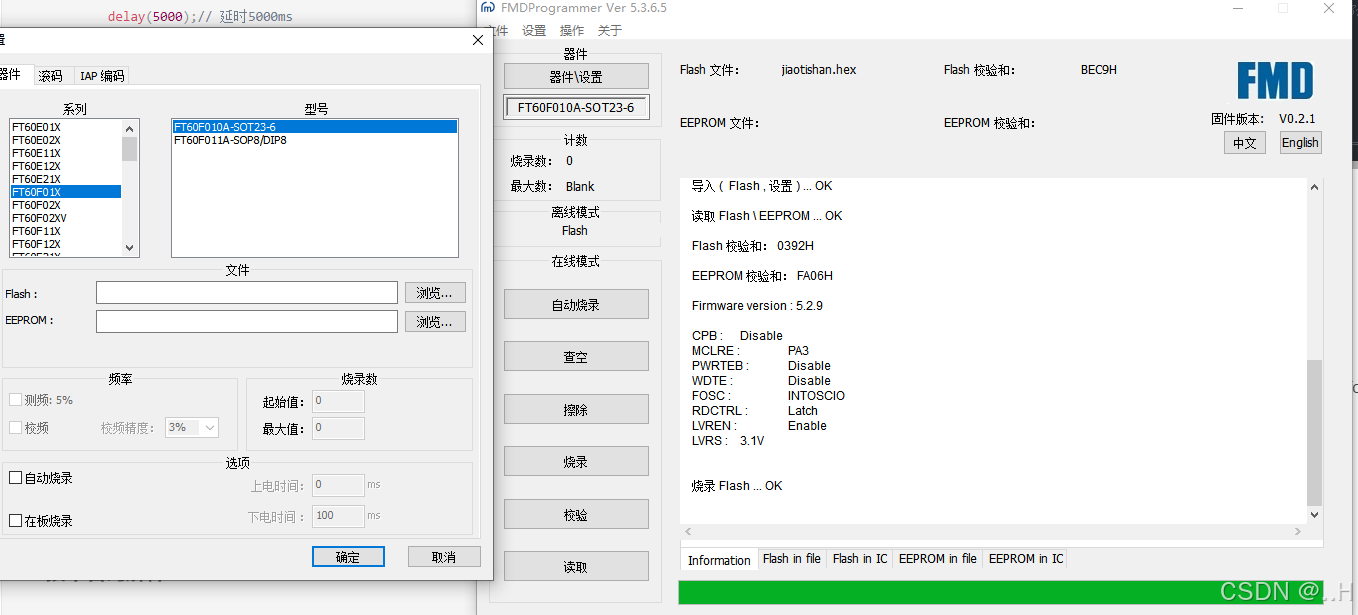

打开FMDPROGRAMMER,如图：

进行器件设置放入烧录文件，然后就能继续进行烧录，读取，擦除等等了

结果

过程是非常的简单，代码也是一样，就是C语言，读懂数据手册，肯熟它，相信都能很快开发出来哦
