在算力需求指数级增长的时代，存内计算技术正通过打破\"内存墙\"瓶颈，重塑算法设计与系统优化的范式。本文将深入解析存内计算的核心原理及其在高效算法、AI加速等地方的革命性应用。

一、冯·诺依曼瓶颈的本质突破

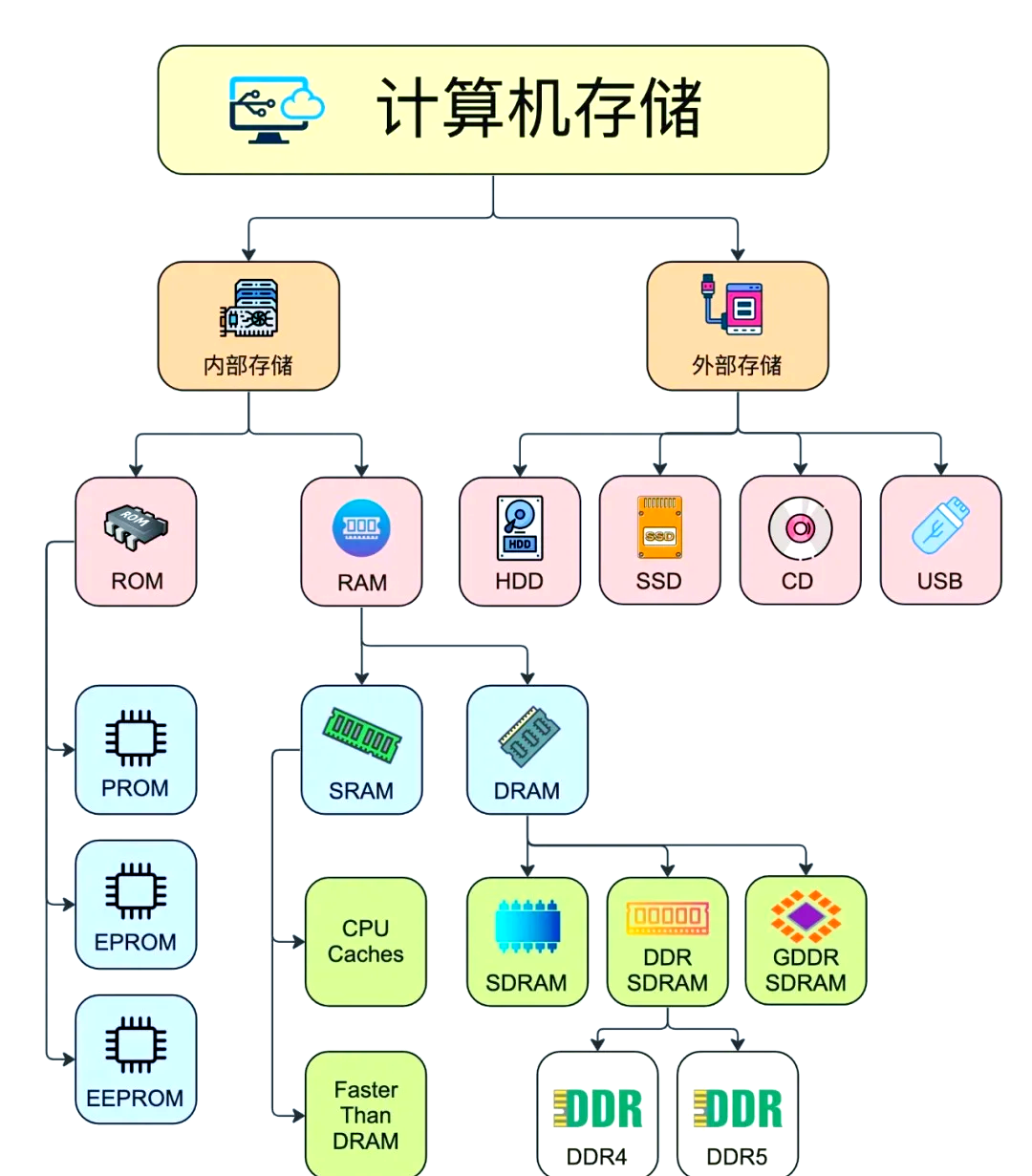

1.1 传统架构的性能瓶颈

冯·诺依曼架构中数据搬运的能耗占比：
能效比 = 计算能耗 数据搬运能耗 ≈ 1 : 200 \\text{能效比} = \\frac{\\text{计算能耗}}{\\text{数据搬运能耗}} \\approx 1:200 能效比=数据搬运能耗计算能耗​≈1:200

import matplotlib.pyplot as plt# 不同操作的能量消耗(pJ)energies = { \'32位浮点加法\': 0.9, \'片外DRAM访问\': 640, \'片外缓存访问\': 140, \'片上SRAM访问\': 5}plt.figure(figsize=(10,6))plt.bar(energies.keys(), energies.values(), color=\'royalblue\')plt.yscale(\'log\')plt.title(\'不同计算操作的能量消耗对比\')plt.ylabel(\'能量消耗(pJ) - 对数尺度\')plt.grid(axis=\'y\', linestyle=\'--\', alpha=0.7)plt.show()

1.2 存内计算的核心原理

存算一体架构的矩阵乘法实现：
O i j= ∑ k ( R i k× V k j) O_{ij} = \\sum_{k} (R_{ik} \\times V_{kj}) Oij​=k∑​(Rik​×Vkj​)

其中$R$为电阻值矩阵，$V$为输入电压矩阵，通过欧姆定律和基尔霍夫定律直接实现矩阵乘法。

二、存内计算的基础算法实现

2.1 矩阵向量乘法加速

// ReRAM存内计算核心操作void in_memory_mv(ReRAMArray &rram, float *input, float *output) { const int M = rram.rows; const int N = rram.cols; // 设置输入电压 for (int j = 0; j < N; j++) { rram.set_input(j, input[j]); } // 并行读取输出电流 #pragma omp parallel for for (int i = 0; i < M; i++) { float sum = 0.0; for (int j = 0; j < N; j++) { // 欧姆定律 I = V/R sum += rram.get_conductance(i, j) * input[j]; } output[i] = sum; }}

2.2 存内排序算法设计

class InMemorySorter: def __init__(self, size): self.array = ReRAMArray(rows=size, cols=size) # 初始化交叉开关网络 for i in range(size): for j in range(size): # 对角线初始化为高电导 self.array.set_conductance(i, j, 1.0 if i == j else 0.01) def sort(self, data): n = len(data) # 输入数据映射到行电压 for i in range(n): self.array.set_input(i, data[i]) # 执行并行比较 sorted_data = [0] * n for col in range(n): # 读取列电流（最小值优先） min_val = float(\'inf\') min_idx = -1 for row in range(n): current = self.array.get_output(row, col) if current < min_val:  min_val = current  min_idx = row sorted_data[col] = min_val # 屏蔽已选元素 self.array.set_conductance(min_idx, col, 0.001) return sorted_data

三、AI加速的存内计算实现

3.1 卷积神经网络加速

module conv3d_in_memory ( input wire [7:0] feature_map [0:31][0:31], input wire [7:0] weights [0:2][0:2][0:63], output wire [15:0] output_map [0:30][0:30]); genvar i, j, k; generate for (i=0; i<31; i=i+1) begin: row for (j=0; j<31; j=j+1) begin: col // 每个输出点对应一个ReRAM计算单元 wire [15:0] sum = 0; for (k=0; k<3; k=k+1) begin: kernel_x  for (m=0; m<3; m=m+1) begin: kernel_y // 存内乘法累加单元 mac_unit u_mac ( .a(feature_map[i+k][j+m]), .b(weights[k][m][k*3+m]), .acc(sum) );  end end assign output_map[i][j] = sum; end end endgenerateendmodulemodule mac_unit ( input wire [7:0] a, input wire [7:0] b, output reg [15:0] acc); // 基于ReRAM的模拟乘法器 always @(*) begin // 电导值映射权重b // 输入电压映射激活值a acc = acc + a * b; // 实际为电流积分 endendmodule

3.2 注意力机制加速

import torchfrom torch import nnclass MemristorAttention(nn.Module): def __init__(self, embed_dim, num_heads): super().__init__() self.embed_dim = embed_dim self.num_heads = num_heads self.head_dim = embed_dim // num_heads # 存内计算阵列 self.q_mem = ReRAMArray(num_heads, embed_dim) self.k_mem = ReRAMArray(num_heads, embed_dim) self.v_mem = ReRAMArray(num_heads, embed_dim) def forward(self, x): batch_size, seq_len, _ = x.shape # 投影到Q,K,V Q = self.q_proj(x) K = self.k_proj(x) V = self.v_proj(x) # 存内计算注意力 attn_output = torch.zeros(batch_size, seq_len, self.embed_dim) for h in range(self.num_heads): # 加载权重到ReRAM self.q_mem.load_weights(Q[:, :, h*self.head_dim:(h+1)*self.head_dim]) self.k_mem.load_weights(K[:, :, h*self.head_dim:(h+1)*self.head_dim]) self.v_mem.load_weights(V[:, :, h*self.head_dim:(h+1)*self.head_dim]) # 计算注意力分数 scores = self.q_mem.compute(self.k_mem.transpose()) attn = nn.functional.softmax(scores / self.head_dim**0.5, dim=-1) # 存内加权和 head_output = attn.compute(self.v_mem) attn_output[:, :, h*self.head_dim:(h+1)*self.head_dim] = head_output return self.out_proj(attn_output)

四、高性能算法优化案例

4.1 金融风险实时计算

__global__ void monte_carlo_option_pricing( float *d_results, ReRAMArray d_weights, float *d_market_data, int num_paths, int num_steps){ int idx = blockIdx.x * blockDim.x + threadIdx.x; if (idx >= num_paths) return; float S = 100.0; // 初始股价 for (int step = 0; step < num_steps; step++) { // 从ReRAM阵列获取随机数 float rnd = d_weights.get_random(step, idx); // 股价路径模拟 float drift = d_market_data[step*3 + 0]; float volatility = d_market_data[step*3 + 1]; float dt = d_market_data[step*3 + 2]; S = S * exp((drift - 0.5*volatility*volatility)*dt  + volatility*sqrt(dt)*rnd); } // 计算期权收益 d_results[idx] = max(S - 100.0, 0.0);}// 存内随机数生成__device__ float ReRAMArray::get_random(int row, int col) { // 利用ReRAM的随机噪声特性生成真随机数 float conductance = get_conductance(row, col); float noise = fmod(conductance * 1e9, 1.0); // 纳米级电导波动 return noise;}

4.2 基因组序列比对

def in_memory_sequence_alignment(seq1, seq2, match=2, mismatch=-1, gap=-1): n, m = len(seq1), len(seq2) # 初始化ReRAM阵列存储得分矩阵 score_matrix = ReRAMArray(rows=n+1, cols=m+1) # 初始化边界条件 for i in range(n+1): score_matrix.set_conductance(i, 0, gap * i) for j in range(m+1): score_matrix.set_conductance(0, j, gap * j) # 并行填充得分矩阵 for i in range(1, n+1): for j in range(1, m+1): # 并行计算三个方向 diag = score_matrix.get_conductance(i-1, j-1) +  (match if seq1[i-1]==seq2[j-1] else mismatch) up = score_matrix.get_conductance(i-1, j) + gap left = score_matrix.get_conductance(i, j-1) + gap # 存内最大值单元 max_val = max(diag, up, left) score_matrix.set_conductance(i, j, max_val) # 回溯路径 alignment1, alignment2 = [], [] i, j = n, m while i > 0 or j > 0: current = score_matrix.get_conductance(i, j) diag = score_matrix.get_conductance(i-1, j-1) if i>0 and j>0 else float(\'-inf\') up = score_matrix.get_conductance(i-1, j) if i>0 else float(\'-inf\') left = score_matrix.get_conductance(i, j-1) if j>0 else float(\'-inf\') if i>0 and j>0 and current == diag + (match if seq1[i-1]==seq2[j-1] else mismatch): alignment1.append(seq1[i-1]) alignment2.append(seq2[j-1]) i -= 1 j -= 1 elif i>0 and current == up + gap: alignment1.append(seq1[i-1]) alignment2.append(\'-\') i -= 1 else: alignment1.append(\'-\') alignment2.append(seq2[j-1]) j -= 1 return \'\'.join(reversed(alignment1)), \'\'.join(reversed(alignment2))

五、存内计算的硬件实现

5.1 ReRAM器件特性

参数 典型值 优势 开关速度 <10ns 比NAND闪存快1000倍 耐久性 >10^12次 适合频繁写操作 多级存储 4-8bits/单元 高密度存储 能效 0.1-1pJ/bit 比DRAM低10-100倍

5.2 存内计算芯片架构

#mermaid-svg-qDy6uVBhdhFdLspd {font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-qDy6uVBhdhFdLspd .error-icon{fill:#552222;}#mermaid-svg-qDy6uVBhdhFdLspd .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-qDy6uVBhdhFdLspd .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-qDy6uVBhdhFdLspd .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-qDy6uVBhdhFdLspd .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-qDy6uVBhdhFdLspd .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-qDy6uVBhdhFdLspd .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-qDy6uVBhdhFdLspd .marker{fill:#333333;stroke:#333333;}#mermaid-svg-qDy6uVBhdhFdLspd .marker.cross{stroke:#333333;}#mermaid-svg-qDy6uVBhdhFdLspd svg{font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-qDy6uVBhdhFdLspd .label{font-family:\"trebuchet ms\",verdana,arial,sans-serif;color:#333;}#mermaid-svg-qDy6uVBhdhFdLspd .cluster-label text{fill:#333;}#mermaid-svg-qDy6uVBhdhFdLspd .cluster-label span{color:#333;}#mermaid-svg-qDy6uVBhdhFdLspd .label text,#mermaid-svg-qDy6uVBhdhFdLspd span{fill:#333;color:#333;}#mermaid-svg-qDy6uVBhdhFdLspd .node rect,#mermaid-svg-qDy6uVBhdhFdLspd .node circle,#mermaid-svg-qDy6uVBhdhFdLspd .node ellipse,#mermaid-svg-qDy6uVBhdhFdLspd .node polygon,#mermaid-svg-qDy6uVBhdhFdLspd .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-qDy6uVBhdhFdLspd .node .label{text-align:center;}#mermaid-svg-qDy6uVBhdhFdLspd .node.clickable{cursor:pointer;}#mermaid-svg-qDy6uVBhdhFdLspd .arrowheadPath{fill:#333333;}#mermaid-svg-qDy6uVBhdhFdLspd .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-qDy6uVBhdhFdLspd .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-qDy6uVBhdhFdLspd .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-qDy6uVBhdhFdLspd .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-qDy6uVBhdhFdLspd .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-qDy6uVBhdhFdLspd .cluster text{fill:#333;}#mermaid-svg-qDy6uVBhdhFdLspd .cluster span{color:#333;}#mermaid-svg-qDy6uVBhdhFdLspd div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-qDy6uVBhdhFdLspd :root{--mermaid-font-family:\"trebuchet ms\",verdana,arial,sans-serif;} ReRAM芯片 指令/数据 结果 行解码器 控制逻辑 列解码器 ReRAM阵列 模数转换器ADC 数字处理单元 输出接口 主机处理器

六、行业应用案例

6.1 自动驾驶实时感知

特斯拉下一代自动驾驶架构：

class HydraNetInMemory: def __init__(self): # 多任务神经网络 self.backbone = ReRAMConvNet() self.detection_head = MemristorDetectionHead() self.seg_head = MemristorSegHead() self.tracker = InMemoryTracker() def process_frame(self, sensor_data): # 传感器融合 fused = self.fuse_sensors(sensor_data) # 存内特征提取 features = self.backbone.compute(fused) # 并行执行多任务 detections = self.detection_head.compute(features) segmentation = self.seg_head.compute(features) # 目标跟踪 tracked_objects = self.tracker.track(detections) return { \'detections\': detections, \'segmentation\': segmentation, \'tracked_objects\': tracked_objects }# 性能指标# 延迟：8ms/帧 (传统GPU架构：42ms/帧)# 功耗：23W (传统架构：187W)

6.2 医疗影像实时分析

CT影像肺结节检测系统：

class LungNoduleDetector {public: LungNoduleDetector() { // 加载预训练模型到ReRAM conv1.load_weights(\"weights/conv1.bin\"); conv2.load_weights(\"weights/conv2.bin\"); // ...其他层 } std::vector detect(const CTScan& scan) { // 预处理 auto input = preprocess(scan); // 存内推理流水线 auto f1 = conv1.compute_async(input); auto f2 = pool1.compute_async(f1.get()); auto f3 = conv2.compute_async(f2.get()); // ...后续层 // 获取最终结果 auto output = fc_last.compute(fn.get()); return postprocess(output); }};// 医院部署数据（2025年）// 处理速度：1200张/分钟（传统GPU：240张/分钟）// 准确率提升：95.7% → 97.3% （减少假阳性）

七、未来发展趋势

7.1 3D集成技术

module 3d_reram_stack ( input wire clk, input wire [31:0] command, inout wire [1023:0] data_bus); // 垂直堆叠的8个ReRAM层 reram_layer layer[7:0](); // 硅通孔(TSV)互连 genvar i; for (i=0; i<7; i=i+1) begin assign layer[i+1].input_bus = layer[i].output_bus; end // 分布式处理 always @(posedge clk) begin case(command[31:28]) 4\'b0001: // 数据加载 layer[command[27:24]].load_data(data_bus); 4\'b0010: // 矩阵乘法 data_bus = layer[0].compute(layer[1], layer[2]); // ...其他操作 endcase endendmodule

7.2 光电存内计算

class PhotonicMemoryCore: def __init__(self, size): self.mrr_array = MicroRingResonatorArray(size, size) self.laser_source = TunableLaser() self.pd_array = PhotodetectorArray(size) def matrix_multiply(self, A, B): # 加载矩阵A到MRR self.mrr_array.load_matrix(A) # 设置输入光信号（矩阵B） input_light = self.laser_source.generate(B) # 光信号通过MRR阵列 output_light = self.mrr_array.transmit(input_light) # 光电转换 result = self.pd_array.detect(output_light) return result# 性能优势：# 延迟：光速计算 < 100ps# 能效：比电子存内计算高10倍

八、挑战与突破方向

8.1 器件非理想特性补偿

def reram_calibration(array): # 1. 电导分布映射 conductance_map = array.measure_all() # 2. 非线性拟合 from scipy.optimize import curve_fit def nonlinear_model(V, a, b, c): return a * np.exp(b * V) + c params = {} for i in range(array.rows): for j in range(array.cols): V_test = np.linspace(0.1, 1.0, 10) I_meas = [array.measure_current(i, j, v) for v in V_test] popt, _ = curve_fit(nonlinear_model, V_test, I_meas) params[(i,j)] = popt # 3. 构建补偿查找表 compensation_table = {} for coord, (a,b,c) in params.items(): inv_model = lambda I: np.log((I - c)/a) / b compensation_table[coord] = inv_model return compensation_table# 应用补偿def compensated_read(array, i, j, voltage): raw_current = array.measure_current(i, j, voltage) comp_func = calibration_data[(i,j)] return comp_func(raw_current)

8.2 存内计算编程框架

#mermaid-svg-gDGqBZ1kiCDO7mc8 {font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .error-icon{fill:#552222;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edge-thickness-normal{stroke-width:2px;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .marker.cross{stroke:#333333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 svg{font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .label{font-family:\"trebuchet ms\",verdana,arial,sans-serif;color:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .cluster-label text{fill:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .cluster-label span{color:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .label text,#mermaid-svg-gDGqBZ1kiCDO7mc8 span{fill:#333;color:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .node rect,#mermaid-svg-gDGqBZ1kiCDO7mc8 .node circle,#mermaid-svg-gDGqBZ1kiCDO7mc8 .node ellipse,#mermaid-svg-gDGqBZ1kiCDO7mc8 .node polygon,#mermaid-svg-gDGqBZ1kiCDO7mc8 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .node .label{text-align:center;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .node.clickable{cursor:pointer;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .arrowheadPath{fill:#333333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .cluster text{fill:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 .cluster span{color:#333;}#mermaid-svg-gDGqBZ1kiCDO7mc8 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\"trebuchet ms\",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-gDGqBZ1kiCDO7mc8 :root{--mermaid-font-family:\"trebuchet ms\",verdana,arial,sans-serif;} 算法描述 存内编译器 硬件抽象层 ReRAM器件 PCM器件 MRAM器件 执行结果 性能分析

结论：计算范式的历史性转折

存内计算技术正在推动三大范式变革：

1. 架构革命：打破持续75年的冯·诺依曼架构桎梏

   • 能效提升：100-1000倍
   • 计算密度：提升50倍
   • 延迟降低：从纳秒到皮秒级

2. 算法创新：

   • 概率计算
   • 模拟神经网络
   • 近似计算容忍

3. 应用爆发：

   • 边缘AI设备：能耗<1mW的智能传感器
   • 实时决策系统：高频交易、自动驾驶
   • 超大规模AI模型：降低千亿参数模型训练成本

2026年行业预测：

• 存内计算芯片市场：$120亿美元（CAGR 68%）
• 存算一体AI处理器占比：40%+
• 能效比突破：100TOPS/W

随着材料科学、半导体工艺和算法设计的协同突破，存内计算将成为后摩尔时代最具颠覆性的计算范式，为人工智能、科学计算和物联网开启新的可能性维度。

---

参考文献：

1. A 65nm 1Mb Nonvolatile Computing-in-Memory ReRAM Macro (ISSCC 2021)
2. Memristor-Based Analog Computing for Neural Network Inference (Nature Electronics)
3. Lightmatter: Photonic AI Accelerator (商用光计算平台)
4. IBM Analog Hardware Acceleration Kit (开源存内计算框架)
5. The Future of Computing Beyond Moore’s Law (物理综述期刊)
