1.时钟源配置方式的差异：

2.具体代码上的差别：

3.CubeMX配制：

1.时钟源配置方式的差异：

1. 无源晶振：需通过STM32内部振荡器驱动电路激活，需配置HSE使能（RCC_CR_HSEON）并等待稳定（RCC_CR_HSERDY）。同时需要匹配外部电容（如18-22pF）以稳定振荡。

2. 有源晶振：直接提供时钟信号，需启用旁路模式（Bypass Mode），即通过设置寄存器位（RCC_CR_HSEBYP）跳过内部驱动电路。此时无需外部电容。

2.具体代码上的差别：

有源晶振：

 RCC_OscInitStruct.HSEState = RCC_HSE_BYPASS;

无源晶振：

RCC_OscInitStruct.HSEState = RCC_HSE_ON;

两者在配制成相同频率时，其他分频参数配制完全相同，串口、定时器等外设的配制也完全相同

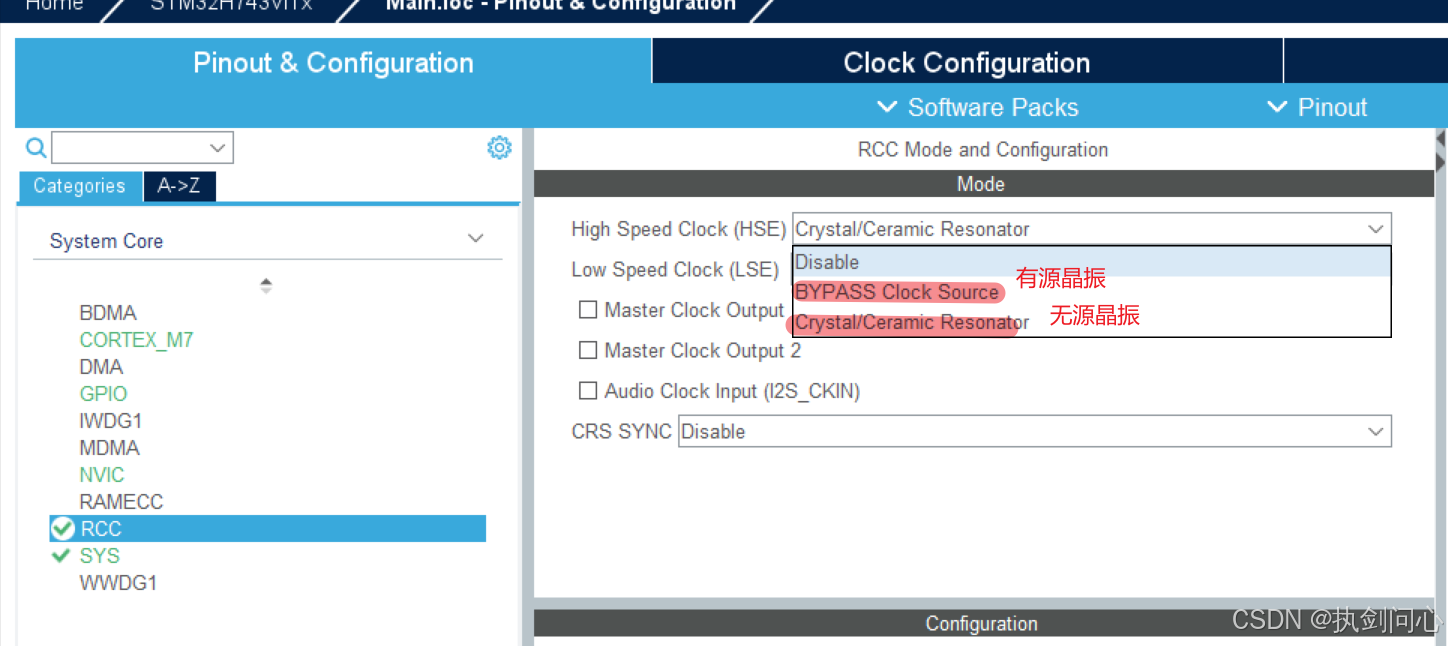

3.CubeMX配制：
