开发适用USB协议的设备驱动

简介

USB DDK（USB Driver Develop Kit）是为开发者提供的USB驱动程序开发套件，支持开发者基于用户态，在应用层开发USB设备驱动。提供了一系列主机侧访问设备的接口，包括主机侧打开和关闭接口、管道同步异步读写通信、控制传输、中断传输等。

凡是采用USB总线，通过USB协议传输数据的设备都可以使用USB DDK开发设备驱动。特别是内核标准驱动不支持的扩展外设，可以通过USB DDK开发的扩展外设驱动应用实现其独特的设备能力。

基本概念

在进行USB DDK开发前，开发者应了解以下基本概念：

  • USB

    USB（Universal Serial Bus，通用串行总线）是一种广泛使用的接口技术，用于连接计算机与各种外部设备，如键盘、鼠标、打印机、存储设备、智能手机等。USB 的设计目标是提供一种标准化、高效且易于使用的连接方式，以替代传统的串行和并行接口。

  • DDK

    DDK（Driver Develop Kit）是HarmonyOS基于扩展外设框架，为开发者提供的驱动应用开发的工具包，可针对非标USB串口设备，开发对应的驱动。

实现原理

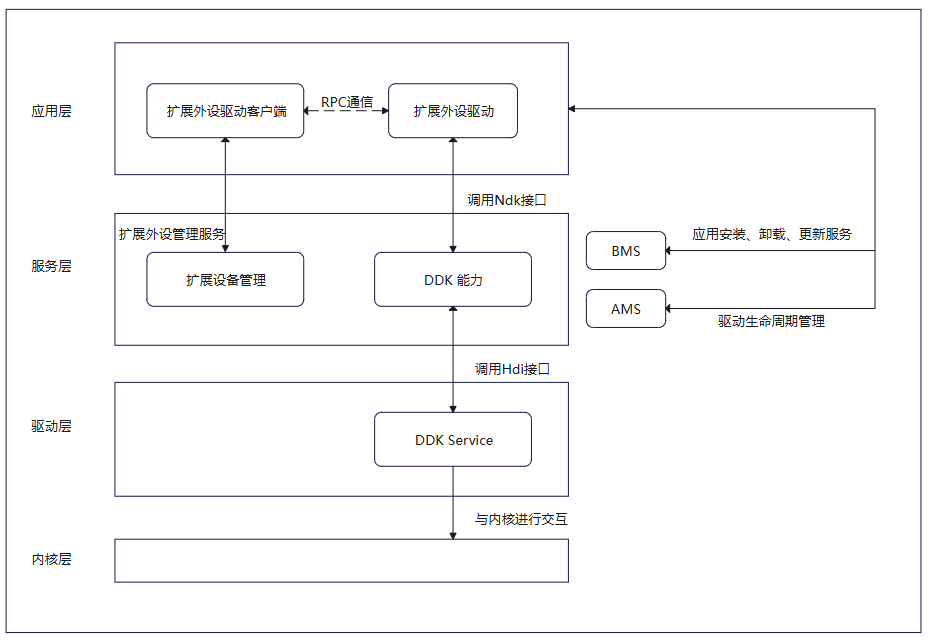

非标外设应用通过扩展外设管理服务获取USB设备的ID，通过RPC将ID和要操作的动作下发给USB驱动应用，USB驱动应用通过调用USB DDK接口可获取设备描述符，配置描述符，以及发送控制传输，中断传输等请求，DDK接口使用HDI服务将指令下发至内核驱动，内核驱动使用指令与设备通信。

图1 USB DDK调用原理

约束与限制

  • USB DDK开放API支持USB接口非标外设扩展驱动开发场景。

  • USB DDK开放API仅允许DriverExtensionAbility生命周期内使用。

  • 使用USB DDK开放API需要在module.json5中声明匹配的ACL权限，例如ohos.permission.ACCESS_DDK_USB。

环境搭建

请参考环境准备完成开发前的准备工作。

开发指导

接口说明

名称 描述 OH_Usb_Init(void) 初始化DDK。 OH_Usb_Release(void) 释放DDK。 OH_Usb_GetDeviceDescriptor(uint64_t deviceId, struct UsbDeviceDescriptor *desc) 获取设备描述符。 OH_Usb_GetConfigDescriptor(uint64_t deviceId, uint8_t configIndex, struct UsbDdkConfigDescriptor **const config) 获取配置描述符。请在描述符使用完后使用OH_Usb_FreeConfigDescriptor()释放描述符，否则会造成内存泄露。 OH_Usb_FreeConfigDescriptor(const struct UsbDdkConfigDescriptor *const config) 释放配置描述符，请在描述符使用完后释放描述符，否则会造成内存泄露。 OH_Usb_ClaimInterface(uint64_t deviceId, uint8_t interfaceIndex, uint64_t *interfaceHandle) 声明接口。 OH_Usb_SelectInterfaceSetting(uint64_t interfaceHandle, uint8_t settingIndex) 激活接口的备用设置。 OH_Usb_GetCurrentInterfaceSetting(uint64_t interfaceHandle, uint8_t *settingIndex) 获取接口当前激活的备用设置。 OH_Usb_SendControlReadRequest(uint64_t interfaceHandle, const struct UsbControlRequestSetup *setup, uint32_t timeout, uint8_t *data, uint32_t *dataLen) 发送控制读请求，该接口为同步接口。 OH_Usb_SendControlWriteRequest(uint64_t interfaceHandle, const struct UsbControlRequestSetup *setup, uint32_t, const uint8_t *data, uint32_t dataLen) 发送控制写请求，该接口为同步接口。 OH_Usb_ReleaseInterface(uint64_t interfaceHandle) 释放接口。 OH_Usb_SendPipeRequest(const struct UsbRequestPipe *pipe, UsbDeviceMemMap *devMmap) 发送管道请求，该接口为同步接口。中断传输和批量传输都使用该接口发送请求。 OH_Usb_CreateDeviceMemMap(uint64_t deviceId, size_t size, UsbDeviceMemMap **devMmap) 创建缓冲区。请在缓冲区使用完后，调用OH_Usb_DestroyDeviceMemMap()销毁缓冲区，否则会造成资源泄露。 OH_Usb_DestroyDeviceMemMap(UsbDeviceMemMap *devMmap) 销毁缓冲区。请在缓冲区使用完后及时销毁缓冲区，否则会造成资源泄露。 OH_Usb_GetDevices(struct Usb_DeviceArray *devices) 获取USB设备ID列表。请保证传入的指针参数是有效的，申请设备的数量不要超过128个，在使用完结构之后，释放成员内存，否则造成资源泄露。获取到的USB设备ID，已通过驱动配置信息中的vid进行筛选过滤。

详细的接口说明请参考USB DDK。

开发步骤

以下步骤描述了如何使用 USB DDK开发USB驱动：

添加动态链接库

CMakeLists.txt中添加以下lib。

libusb_ndk.z.so

头文件

#include #include

  1. 获取设备描述符。

    使用 usb_ddk_api.h 的 OH_Usb_Init 接口初始化DDK，并使用 OH_Usb_GetDeviceDescriptor获取到设备描述符。

    // 初始化USB DDKOH_Usb_Init();struct UsbDeviceDescriptor devDesc;uint64_t deviceId = 0;// 获取设备描述符OH_Usb_GetDeviceDescriptor(deviceId, &devDesc);

  2. 获取配置描述符及声明接口。

    使用 usb_ddk_api.h 的 OH_Usb_GetConfigDescriptor 接口获取配置描述符 config，并使用 OH_Usb_ClaimInterface 声明\"认领\"接口。

    struct UsbDdkConfigDescriptor *config = nullptr;// 获取配置描述符OH_Usb_GetConfigDescriptor(deviceId, 1, &config);// 根据配置描述符,找到所需要通信的interfaceIndexuint8_t interfaceIndex = 0;// 声明接口uint64_t interfaceHandle = 0;OH_Usb_ClaimInterface(deviceId, interfaceIndex, &interfaceHandle);// 释放配置描述符OH_Usb_FreeConfigDescriptor(config);

  3. 获取当前激活接口的备用设置及激活备用设置。

    使用 usb_ddk_api.h 的 OH_Usb_GetCurrentInterfaceSetting 获取备用设置，并使用 OH_Usb_SelectInterfaceSetting 激活备用设置。

    uint8_t settingIndex = 0;// 接口获取备用设置OH_Usb_GetCurrentInterfaceSetting(interfaceHandle, &settingIndex);// 激活备用设置OH_Usb_SelectInterfaceSetting(interfaceHandle, &settingIndex);

  4. 发送控制读请求、发送控制写请求。

    使用 usb_ddk_api.h 的OH_Usb_SendControlReadRequest发送控制读请求，或者使用OH_Usb_SendControlWriteRequest发送控制写请求。

     // 超时时间，设置为1s;uint32_t timeout = 1000;struct UsbControlRequestSetup setupRead;setupRead.bmRequestType = 0x80;setupRead.bRequest = 0x08;setupRead.wValue = 0;setupRead.wIndex = 0;setupRead.wLength = 0x01;uint8_t dataRead[256] = {0};uint32_t dataReadLen = 256;// 发送控制读请求OH_Usb_SendControlReadRequest(interfaceHandle, &setupRead, timeout, dataRead, &dataReadLen);struct UsbControlRequestSetup setupWrite;setupWrite.bmRequestType = 0;setupWrite.bRequest = 0x09;setupWrite.wValue = 1;setupWrite.wIndex = 0;setupWrite.wLength = 0;uint8_t dataWrite[256] = {0};uint32_t dataWriteLen = 256;// 发送控制写请求OH_Usb_SendControlWriteRequest(interfaceHandle, &setupWrite, timeout, dataWrite, &dataWriteLen);

  5. 创建内存映射缓冲区及发送请求。

    使用 usb_ddk_api.h 的OH_Usb_CreateDeviceMemMap接口创建内存映射缓冲区devMmap，并使用OH_Usb_SendPipeRequest发送请求。

    struct UsbDeviceMemMap *devMmap = nullptr;// 创建用于存放数据的缓冲区size_t bufferLen = 10;OH_Usb_CreateDeviceMemMap(deviceId, bufferLen, &devMmap);struct UsbRequestPipe pipe;pipe.interfaceHandle = interfaceHandle;// 根据配置描述符找到所要通信的端点pipe.endpoint = 128;pipe.timeout = UINT32_MAX;// 发送请求OH_Usb_SendPipeRequest(&pipe, devMmap);

  6. 释放资源。

    在所有请求处理完毕，程序退出前，使用 usb_ddk_api.h 的 OH_Usb_DestroyDeviceMemMap 接口销毁缓冲区。使用OH_Usb_ReleaseInterface释放接口。使用OH_Usb_Release释放USB DDK。

    // 销毁缓冲区OH_Usb_DestroyDeviceMemMap(devMmap);// 释放接口OH_Usb_ReleaseInterface(interfaceHandle);// 释放USB DDKOH_Usb_Release();

  7. （独立步骤，可选）获取可识别的USB设备列表。

    驱动拉起后调用OH_Usb_GetDevices接口获取驱动配置信息中匹配vid（vid是设备厂商的vendor id，在驱动应用里面配置，表示驱动适配哪些设备，查询到的设备ID都需要通过vid进行过滤）的设备ID，以供后续应用开发使用。

    OH_Usb_Init();constexpr size_t MAX_USB_DEVICE_NUM = 128;struct Usb_DeviceArray deviceArray;deviceArray.deviceIds = new uint64_t[MAX_USB_DEVICE_NUM];// 获取设备列表OH_Usb_GetDevices(&deviceArray);

​
