fzh-IP实验------OSPF综合实验

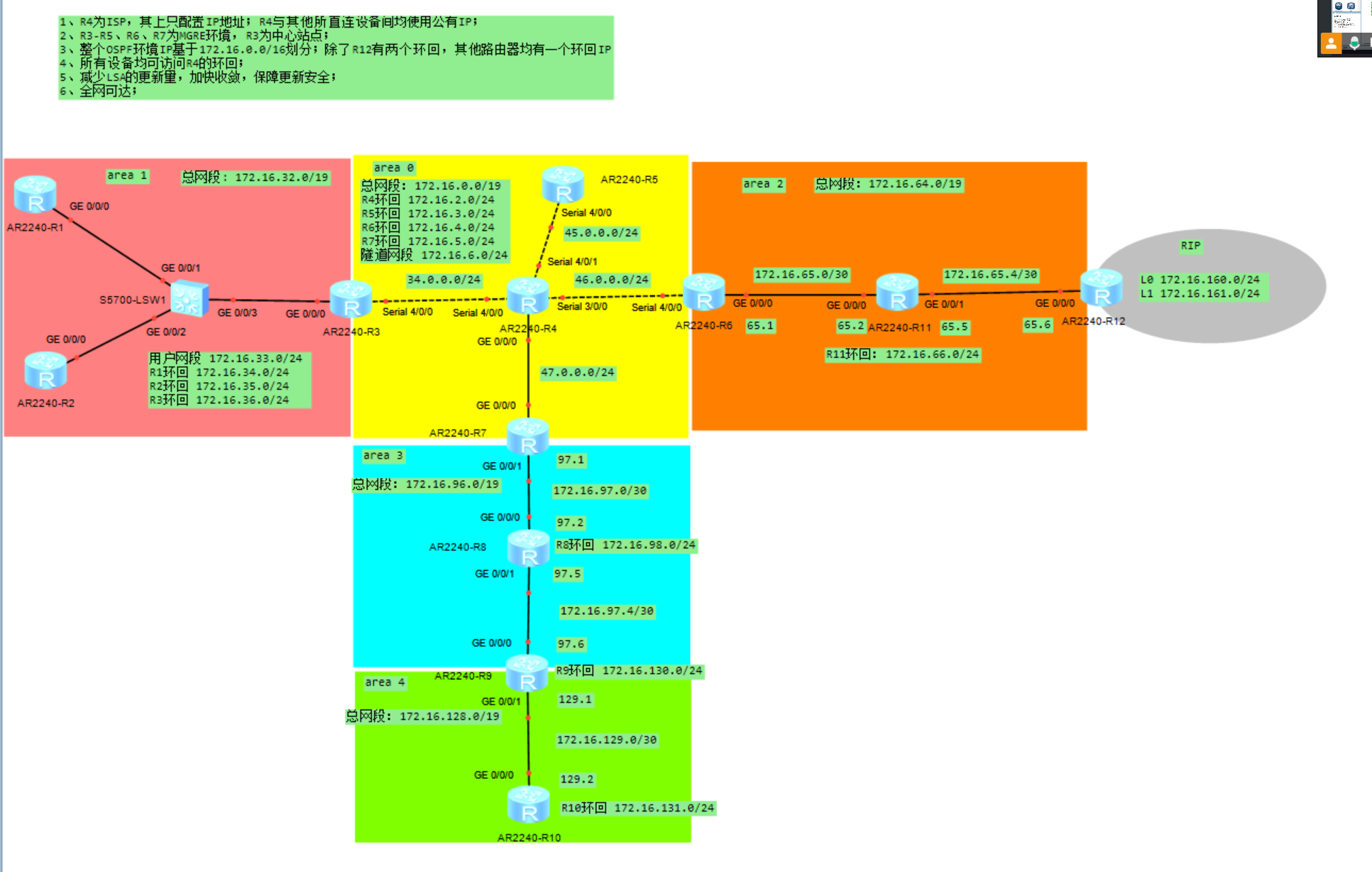

一、实验拓扑
二、实验需求
1、R4为ISP，其上只配置IP地址；R4与其他所直连设备间均使用公有IP；
2、R3-R5、R6、R7为MGRE环境，R3为中心站点；
3、整个OSPF环境IP基于172.16.0.0/16划分；除了R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；
三、实验思路

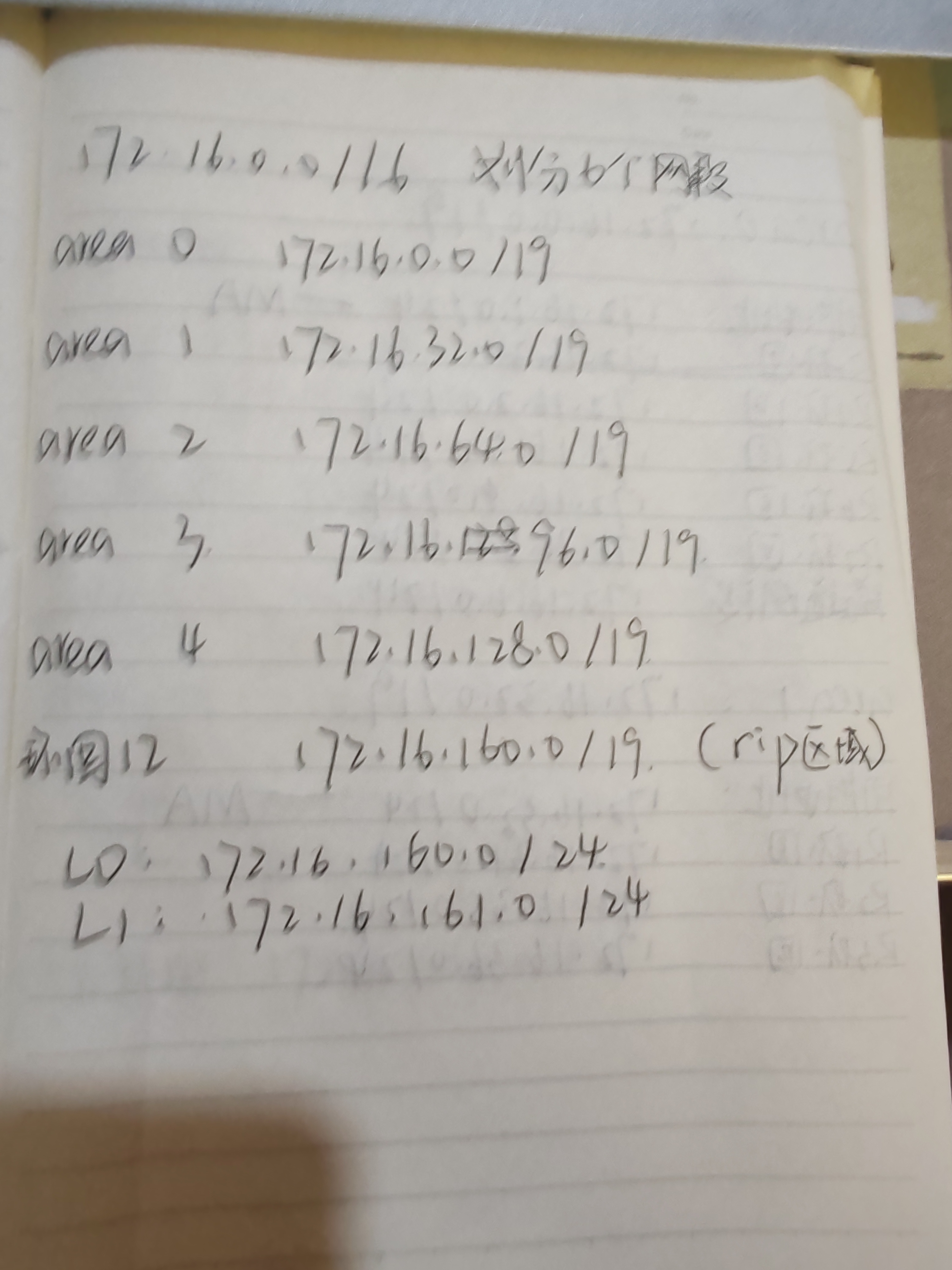

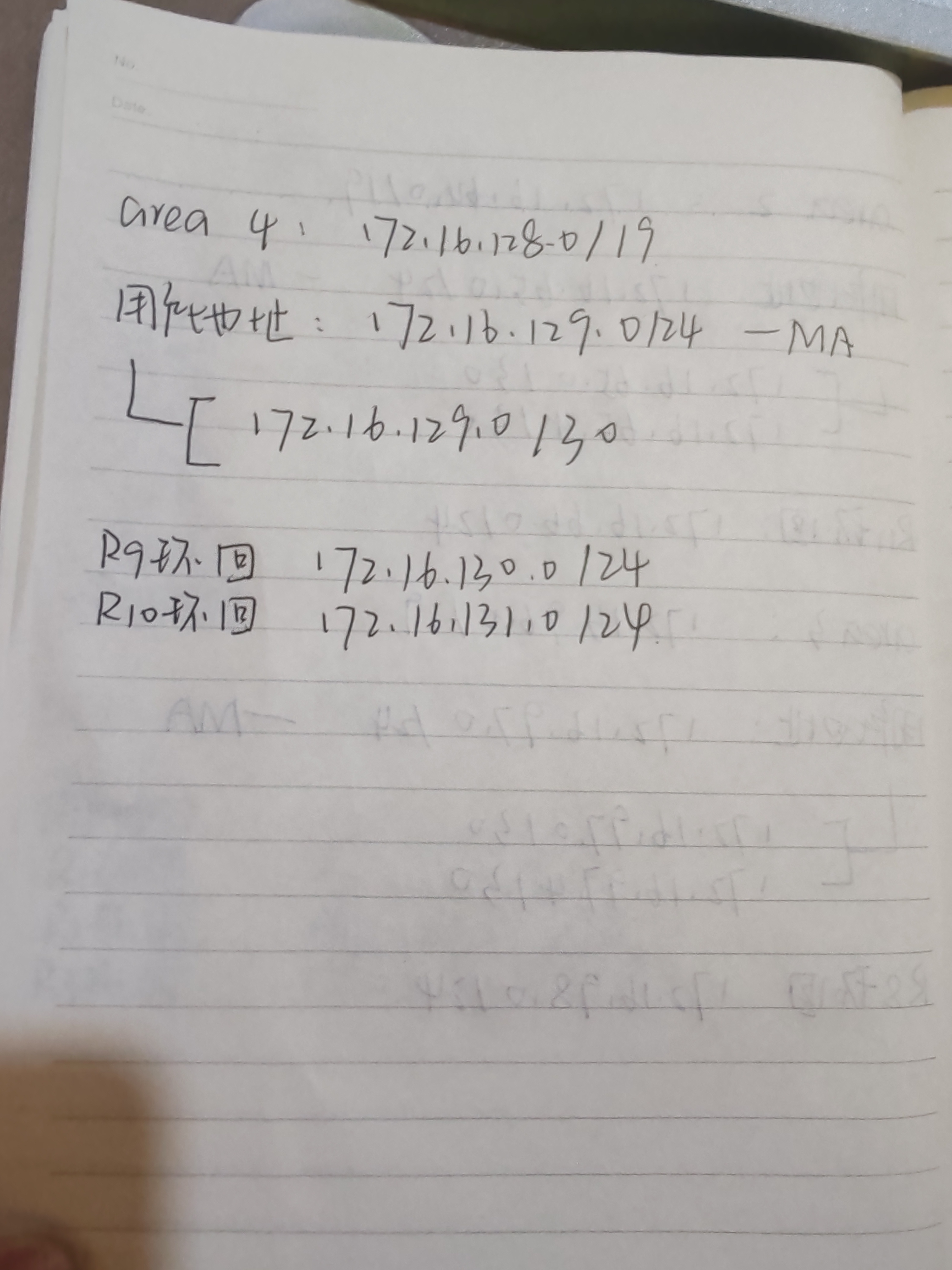

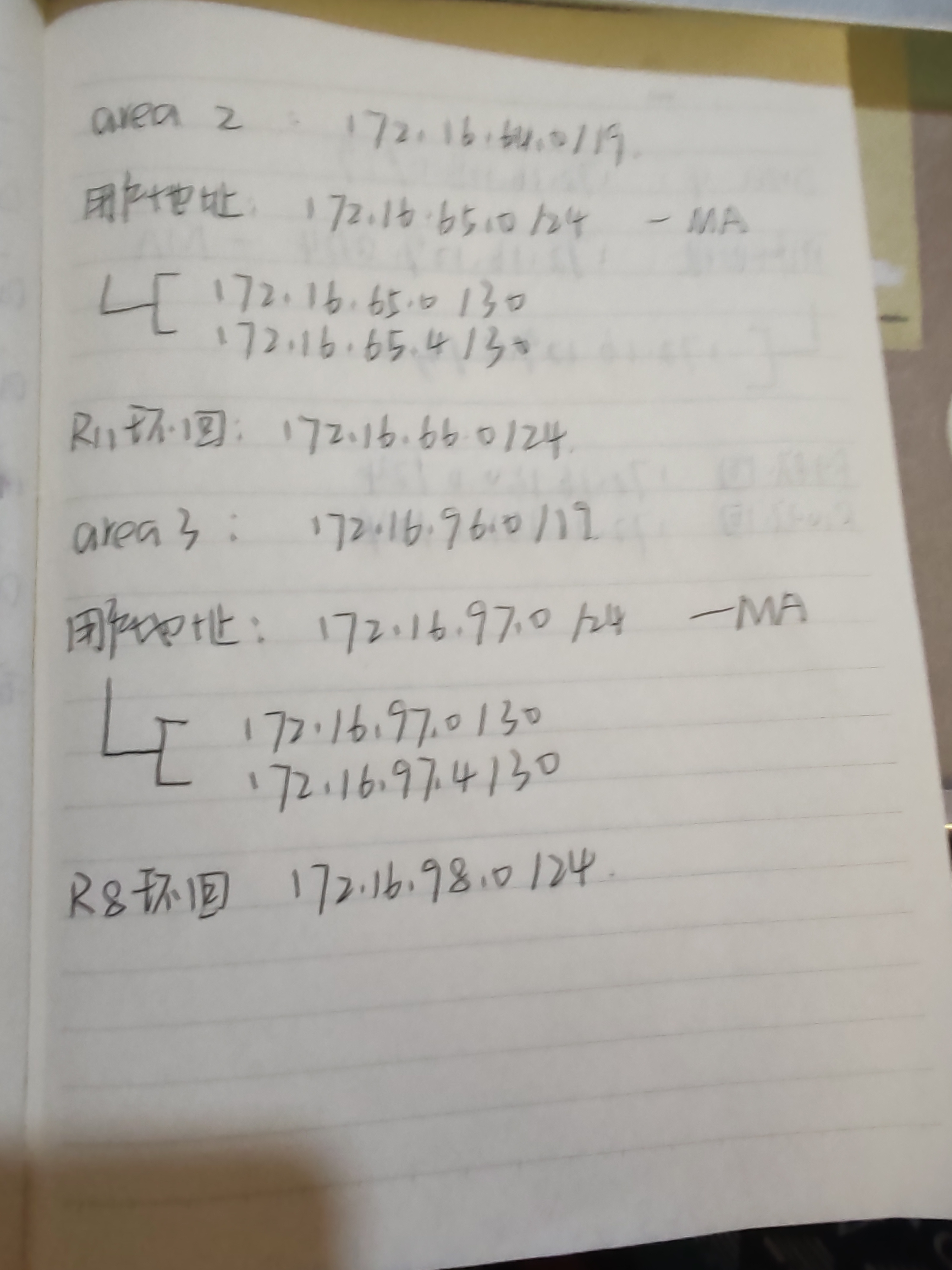

1.划分并配置IP地址
先将整个网络按照ospf划分成5个大区域和RIP一个广播域，再根据每个区域里的广播域继续往下划分
2.搞通公网-----------并且测试
3.打通各个内网，并且利用重发布将area3和area4双向引入，area2和RIP单向引入
4.配置MRGE VPN，并且将伪广播开启，将ospf网络类型改为广播性，将R3 dr优先级设为最高
5.配置NAT使内网可以访问公网
6.配置区域间，区域内的路由聚合并且防环，查看area 0路由表，LSDB表是否精简
7.配置特殊区域，精简除area 0区域外其他区域的路由表和LSDB 表
8.缩短hello时间，加快收敛
9.配置区域认证/接口认证
四、实验步骤
1.配置IP地址

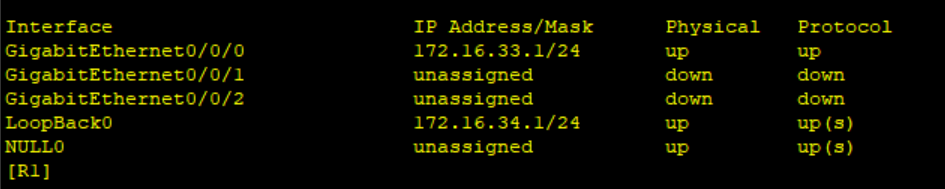

（1）R1

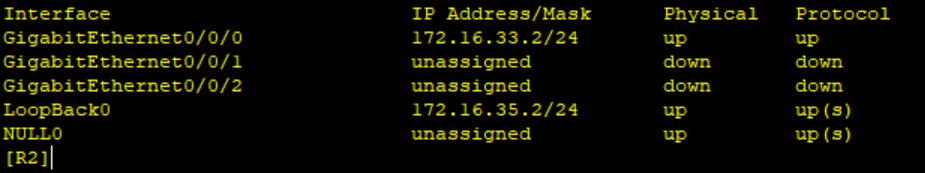

（2）R2

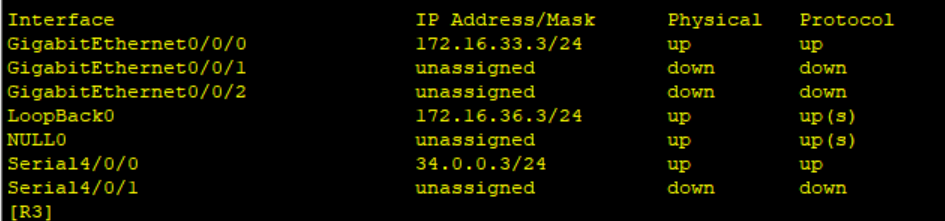

（3）R3

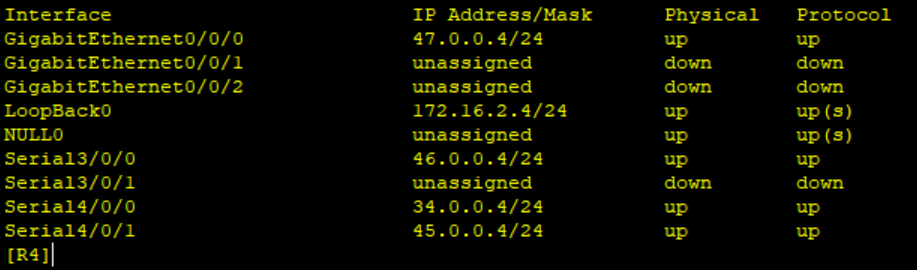

（4）R4

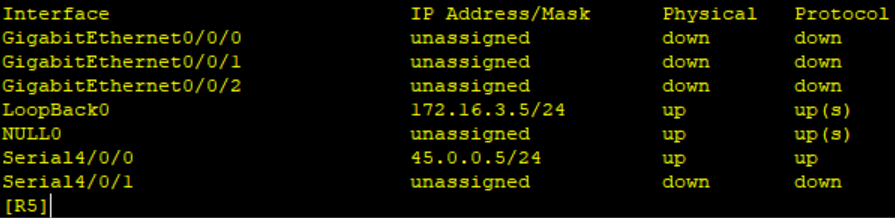

（5）R5

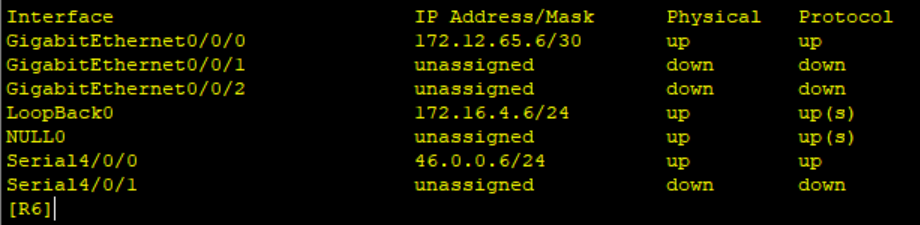

（6）R6

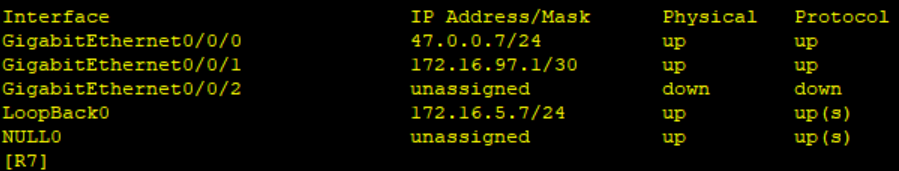

（7）R7

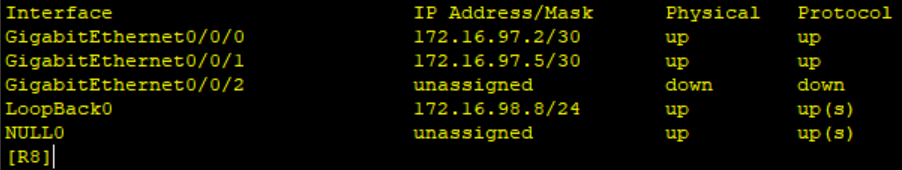

（8）R8

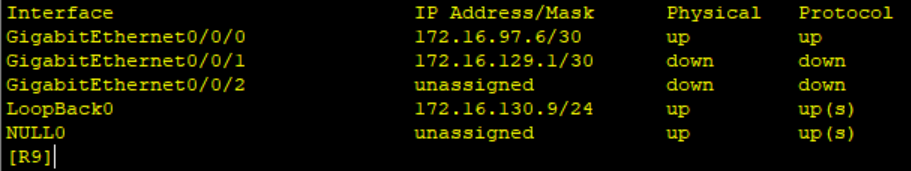

（9）R9

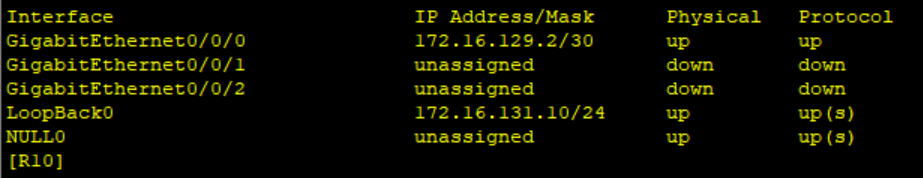

（10）R10
（11）R11

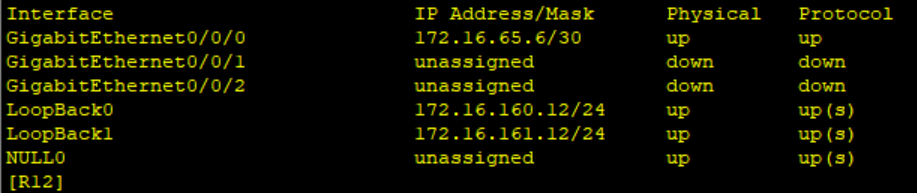

（12）R12
2.搞通公网-----------并且测试
（1）R3
（2）R5
（3）R6
（4）R7

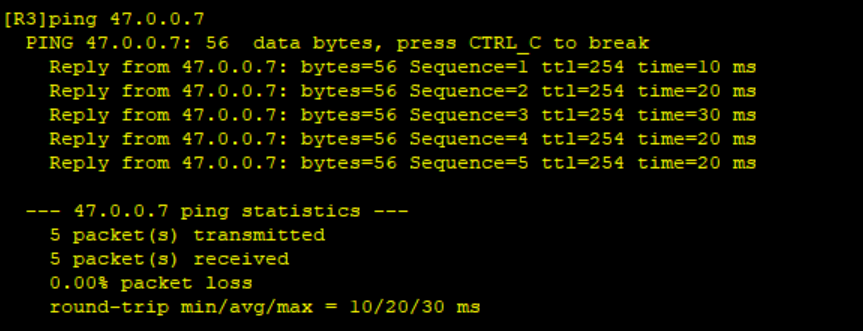

（5）测试--公网全网可达
3.配置OSPF，打通各个内网，将area3和area4双向引入，area2和RIP单向引入
area 1

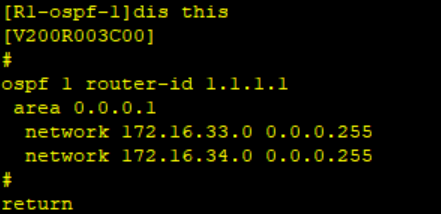

（1）R1配置OSPF

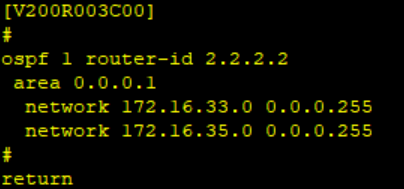

（2）R2配置OSPF

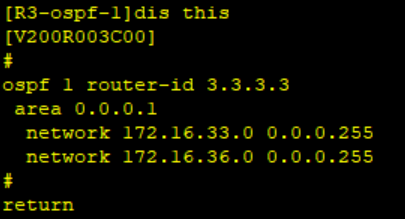

（3）R3配置OSPF
area 0

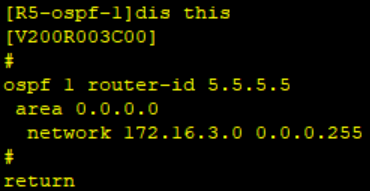

（1）R5

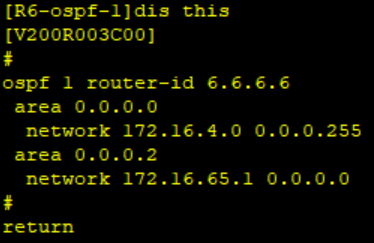

（2）R6

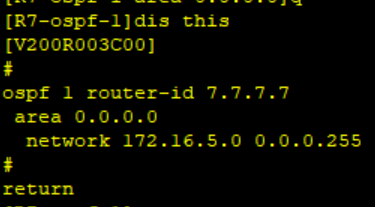

（3）R7
area 3

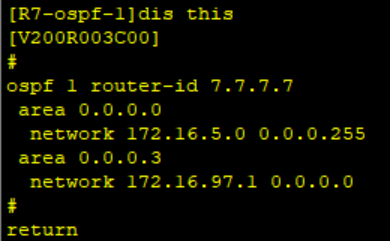

（1）R7

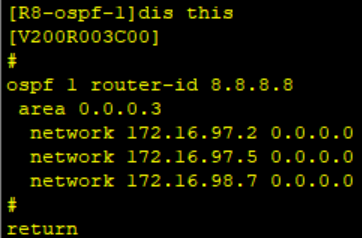

（2）R8

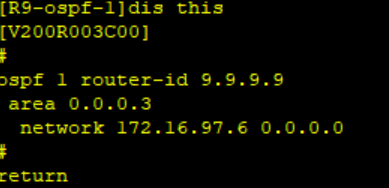

（3）R9
area 4

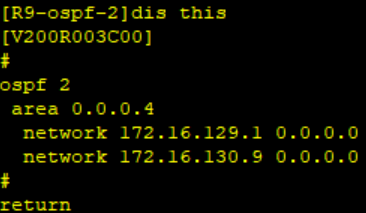

（1）R9

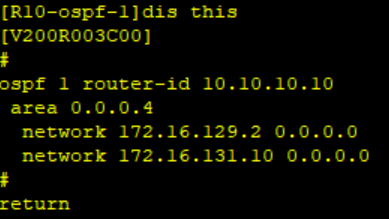

（2）R10
area 3 与area 4 双向引入
area 2
（1）R6

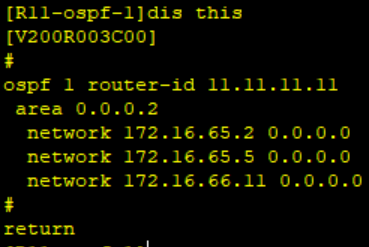

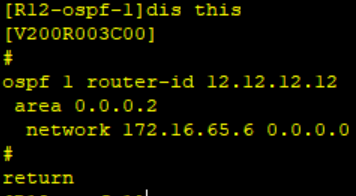

（2）R11
（3）R12
RIP区域
RIP单向引入area 2
4.配置MRGE VPN，并且将伪广播开启，将ospf网络类型改为广播性，将R3 dr优先级设为最高
（1）先将隧道地址宣告进area 0

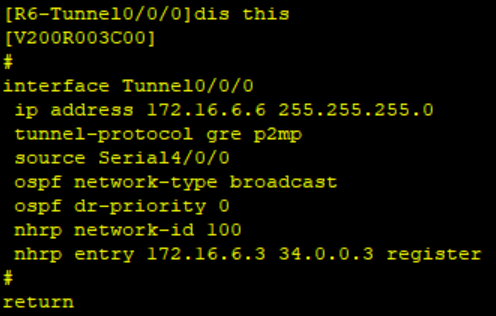

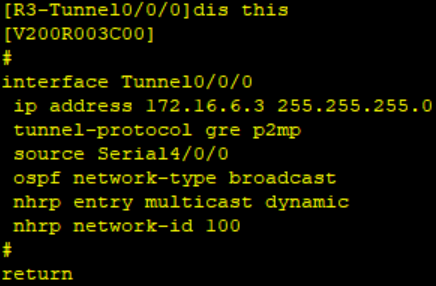

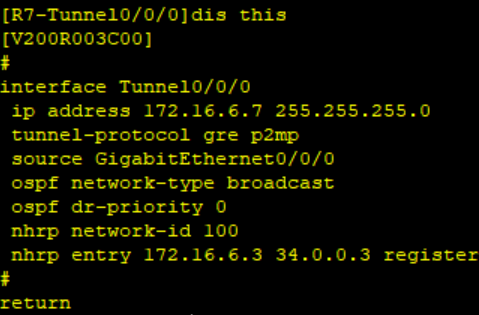

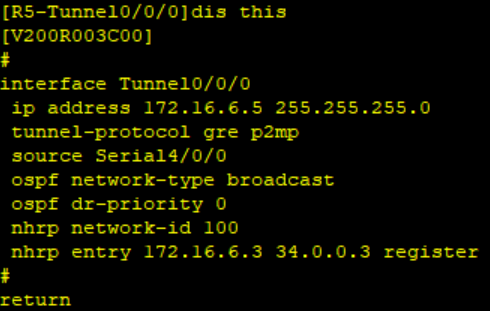

（2）配置隧道详细信息（注册信息，OSPF网络类型，DR优先级）
测试----------私网全网可达

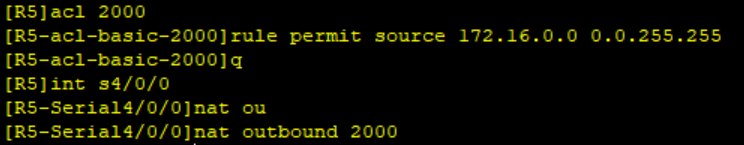

5.配置NAT使内网可以访问公网

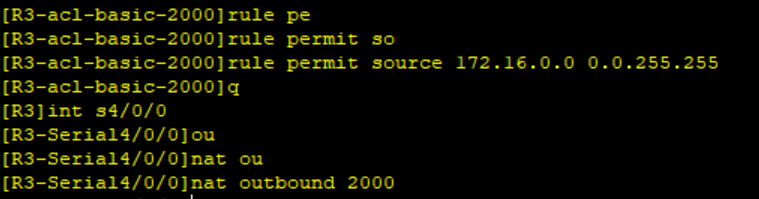

（1）R3
（2）R5
（3）R6

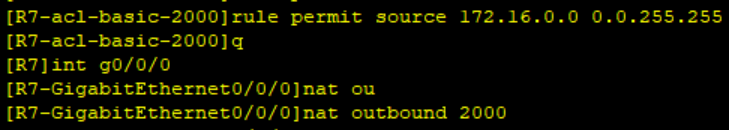

（4）R7
6.配置区域间，区域内的路由聚合并且防环，查看area 0路由表，LSDB表是否精简

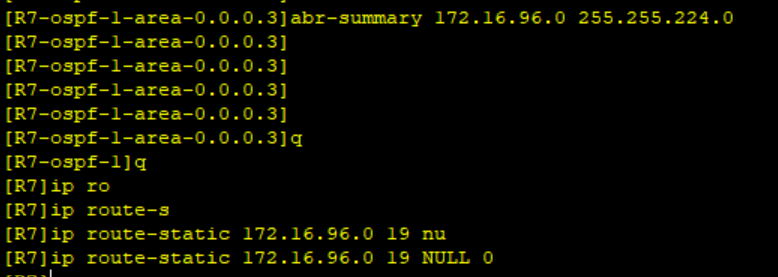

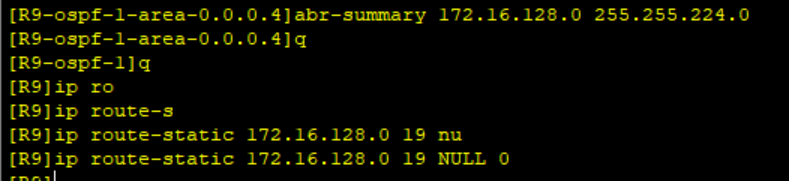

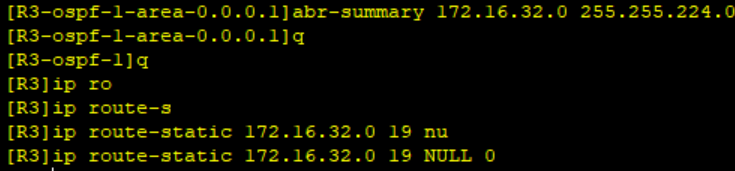

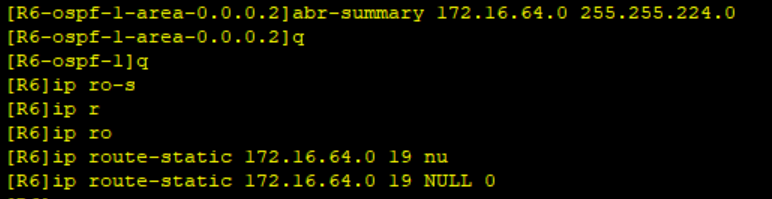

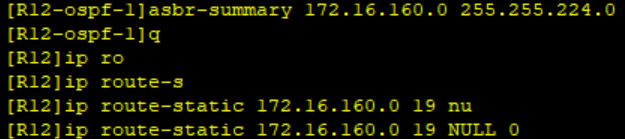

（1）区域间的接口汇总以及防环
（2）区域内防环

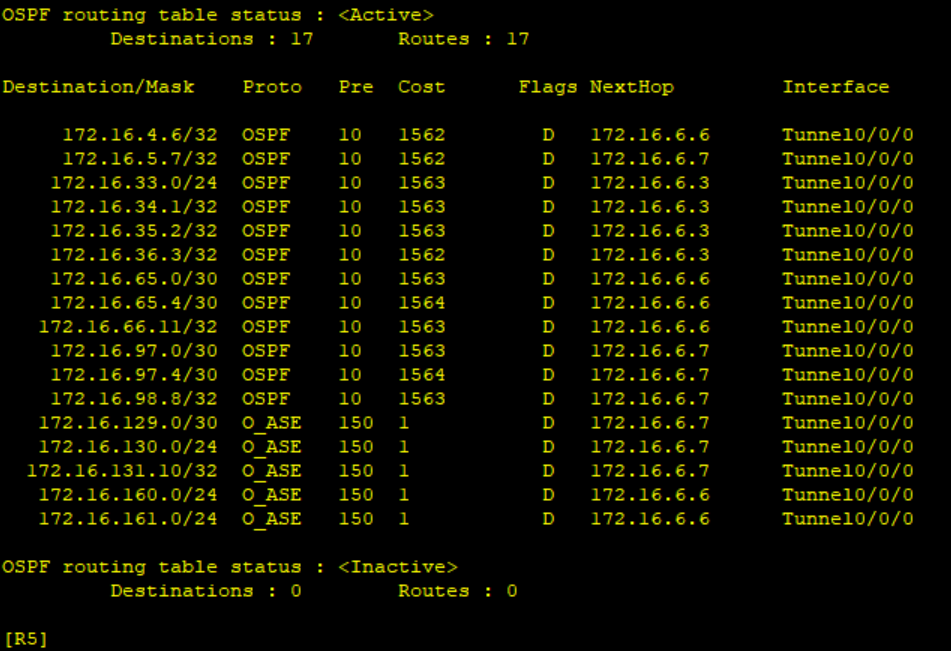

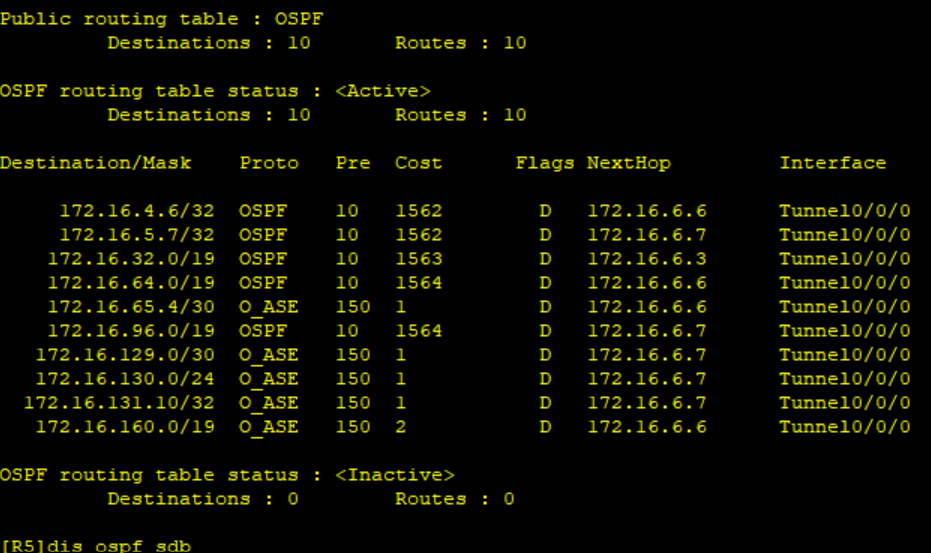

精简前：
精简后：
7.配置特殊区域，精简除area 0区域外其他区域的路由表和LSDB 表

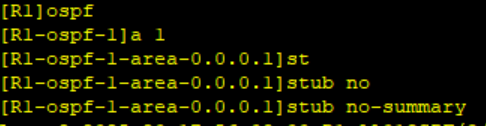

（1）area 1
（2）area 2
[R6-ospf-1-area-0.0.0.2] nssa no-summary
[R11-ospf-1-area-0.0.0.2] nssa no-summary
[R12-ospf -1-area-0.0.0.2] nssa no-summary
（3）area 3
[R7-ospf-1-area-0.0.0.3] nssa no-summary
[R8-ospf-1-area-0.0.0.3] nssa no-summary
[R9-ospf-1-area-0.0.0.3] nssa no-summary

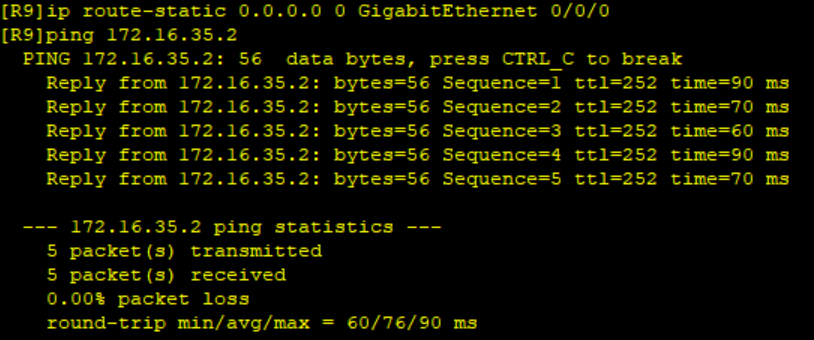

（4）在R9上配一条缺省路由确保能访问其他路由，并且测试私网全网可达
8.缩短hello时间，加快收敛
[R1-GigabitEthernet0/0/0] ospf timer hello 2
[R2-GigabitEthernet0/0/0] ospf timer hello 2
[R3-GigabitEthernet0/0/0] ospf timer hello 2
[R3-Serial4/0/0] ospf timer hello 2
[R4-GigabitEthernet0/0/0] ospf timer hello 2
[R4-Serial4/0/0] ospf timer hello 2
[R4-Serial3/0/0] ospf timer hello 2
[R4-Serial4/0/1] ospf timer hello 2
[R5-Serial4/0/0] ospf timer hello 2
[R6-Serial4/0/0] ospf timer hello 2
[R6-GigabitEthernet0/0/0] ospf timer hello 2
[R7-GigabitEthernet0/0/0] ospf timer hello 2
[R7-GigabitEthernet0/0/1] ospf timer hello 2
[R8-GigabitEthernet0/0/0] ospf timer hello 2
[R8-GigabitEthernet0/0/1] ospf timer hello 2
[R9-GigabitEthernet0/0/0] ospf timer hello 2
[R9-GigabitEthernet0/0/1] ospf timer hello 2
[R10-GigabitEthernet0/0/0] ospf timer hello 2
[R11-GigabitEthernet0/0/0] ospf timer hello 2
[R11-GigabitEthernet0/0/1] ospf timer hello 2
[R12-GigabitEthernet0/0/0] ospf timer hello 2
9.配置区域认证/接口认证
（1）area 1
（2）area 0
其他区域诸如此类

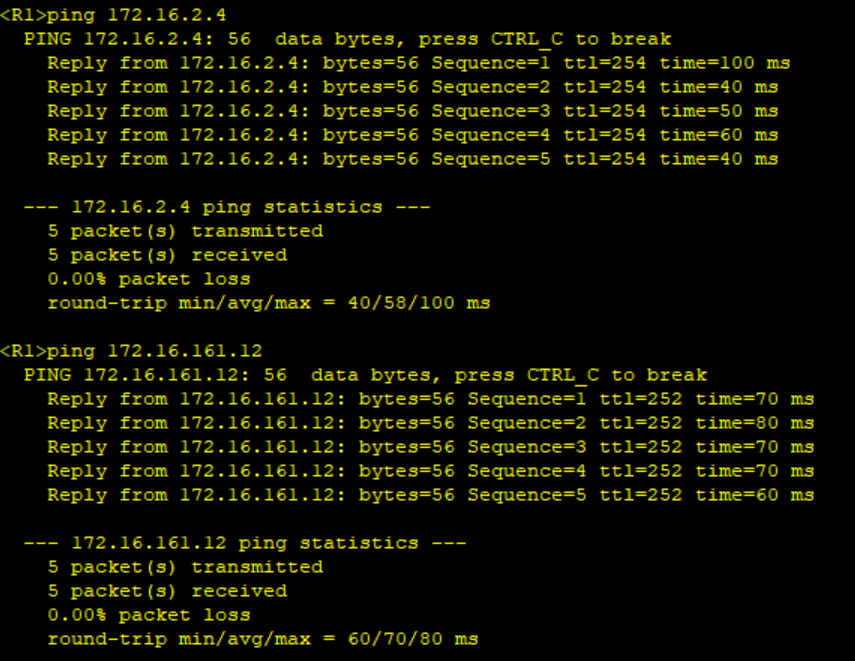

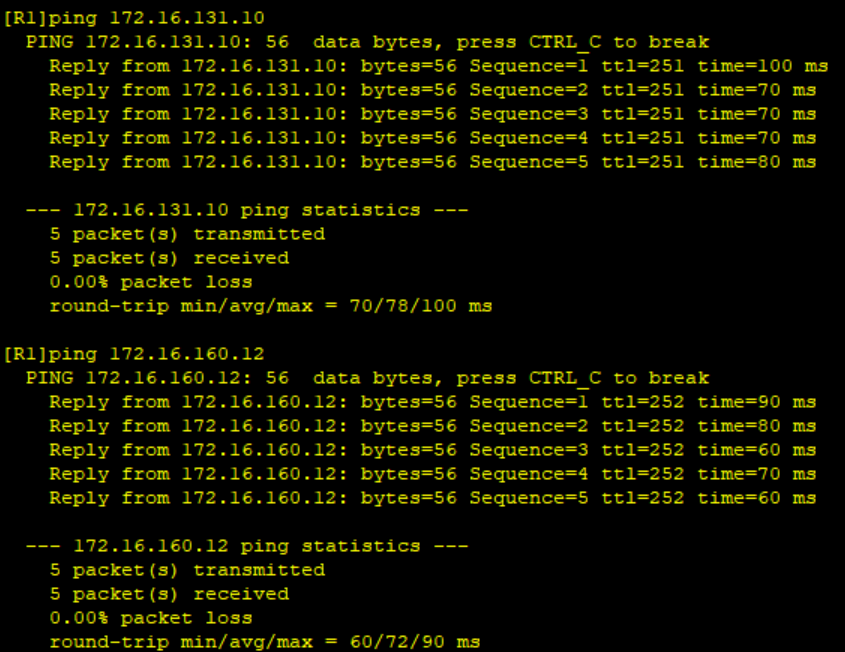

测试：全网可达
