8. null语句

null语句表示无任何动作。执行该语句只是为了使程序执行走到下一个语句。

格式为

null;

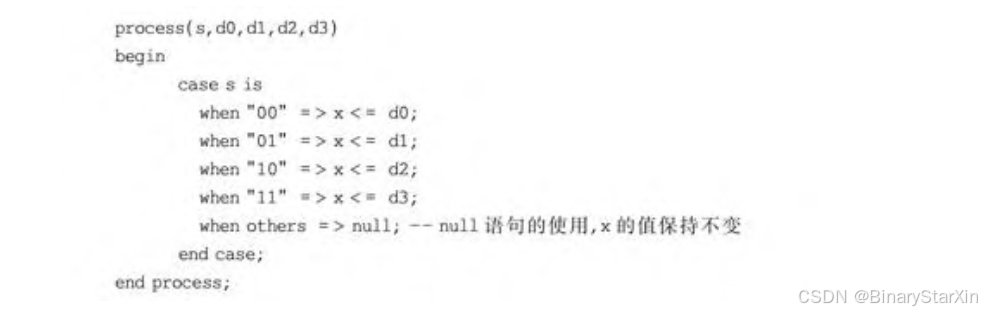

例如对于case语句中介绍的4选1数据选择器的设计，可以用null语句做如下修改：

9. return语句

返回语句（return）用来中止子程序的运行。1）过程返回语句

过程的返回语句格式如下：

return;

当执行了这个语句时，控制返回到该过程的调用点。2）函数返回语句

函数的返回语句格式如下：

return返回值;

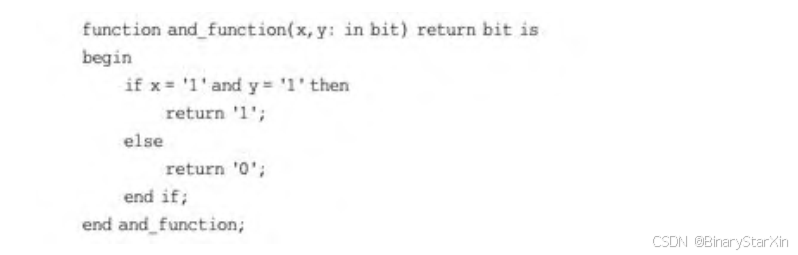

返回语句将返回值作为函数的输出值回送。例如：

2.5　子程序及子程序调用语句

VHDL中的子程序包括过程（procedure）和函数（function）两类，子程序调用即调用过程或函数，并将结果赋值给信号。过程调用相当于描述语句，没有返回值，可以包含任意的in、out或inout类型参数，参数数据类型一般可用signal、variable或constant;而函数调用相当于表达式，包含多个输入参数，但只会有一个返回值，而且输入参数类型不能是variable，多使用constant。子程序调用语句都属于顺序语句的范畴，需要注意的是它们都不能使用wait语句和元件例化语句。下面分别对它们做介绍。

1. 过程（procedure）

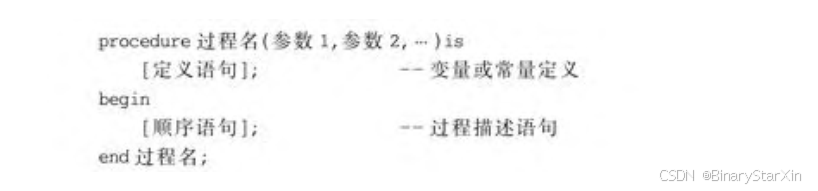

过程用过程语句定义，其格式如下：

过程的参数可以是输入in、输出out或双向inout属性，返回值可以有多个，其返回值在声明语句中说明。

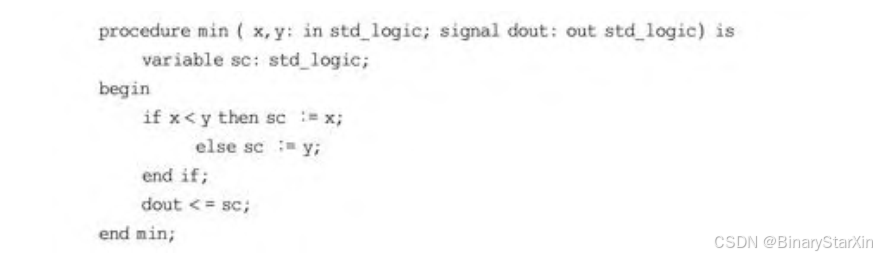

【例2.8】 返回两数中的较小数值的过程描述。

2. 过程调用

过程调用语句的格式如下：

过程名 (信号列表)

例如对于上述获取最小值的过程min的调用如下：

3. 函数（function）

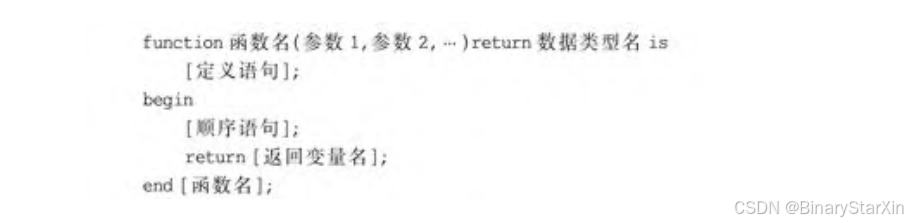

函数的格式说明如下：

函数的所有参数都是in属性，返回值只有一个，在声明语句之外说明。

例如：返回两数中的较小数值的函数描述。

4. 函数调用

函数调用语句的格式如下：

函数名 (信号列表)

例如对于上述获取最小值的函数min的调用如下：

注意 ： 如果将过程或函数集合到包 （package） 中 ， 再利用 use 语句使包对设计成为可见 、 可使用的 ， 那么就不需要再在结构体的说明部分对过程或函数进行说明 ， 而可以直接使用过程调用语句或函数调用语句进行调用即可 。

第3章 Quartus Prime设计开发环境

全球提供FPGA开发工具的厂商有近百家之多，大体分为两类：一类是专业软件公司研发的FPGA开发工具，独立于半导体器件厂商；另一类是半导体器件厂商为了推广本公司产品研发的FPGA开发工具，只能用来开发本公司的产品
