在现代工业自动化系统中，上位机扮演着“指挥官”的角色，而HMI（Human-Machine Interface，人机界面）则是操作人员与机器沟通的桥梁。一个设计良好的HMI，不仅能提高工作效率，还能显著降低误操作率；而一个混乱、反直觉的界面，却可能导致设备停机、生产延误，甚至安全事故。

你有没有遇到过这样的场景？操作员面对复杂的按钮面板一脸茫然，或者因为某个关键信息被埋没在密密麻麻的数据中而错失良机？这背后其实隐藏着一个关键问题：我们是否真正理解了HMI的本质——它不是技术堆砌的产物，而是人与机器之间的“语言”。

本文将从界面布局、视觉呈现、交互逻辑、用户体验等多个维度，带你深入剖析工业上位机HMI设计的核心原则和实战技巧。无论你是刚入行的工程师，还是正在优化系统的项目负责人，这篇文章都将为你提供清晰的设计思路和实用的操作指南。

第一章：什么是HMI？为什么它在工业中如此重要？

关键词：控制中枢、操作窗口、安全防线

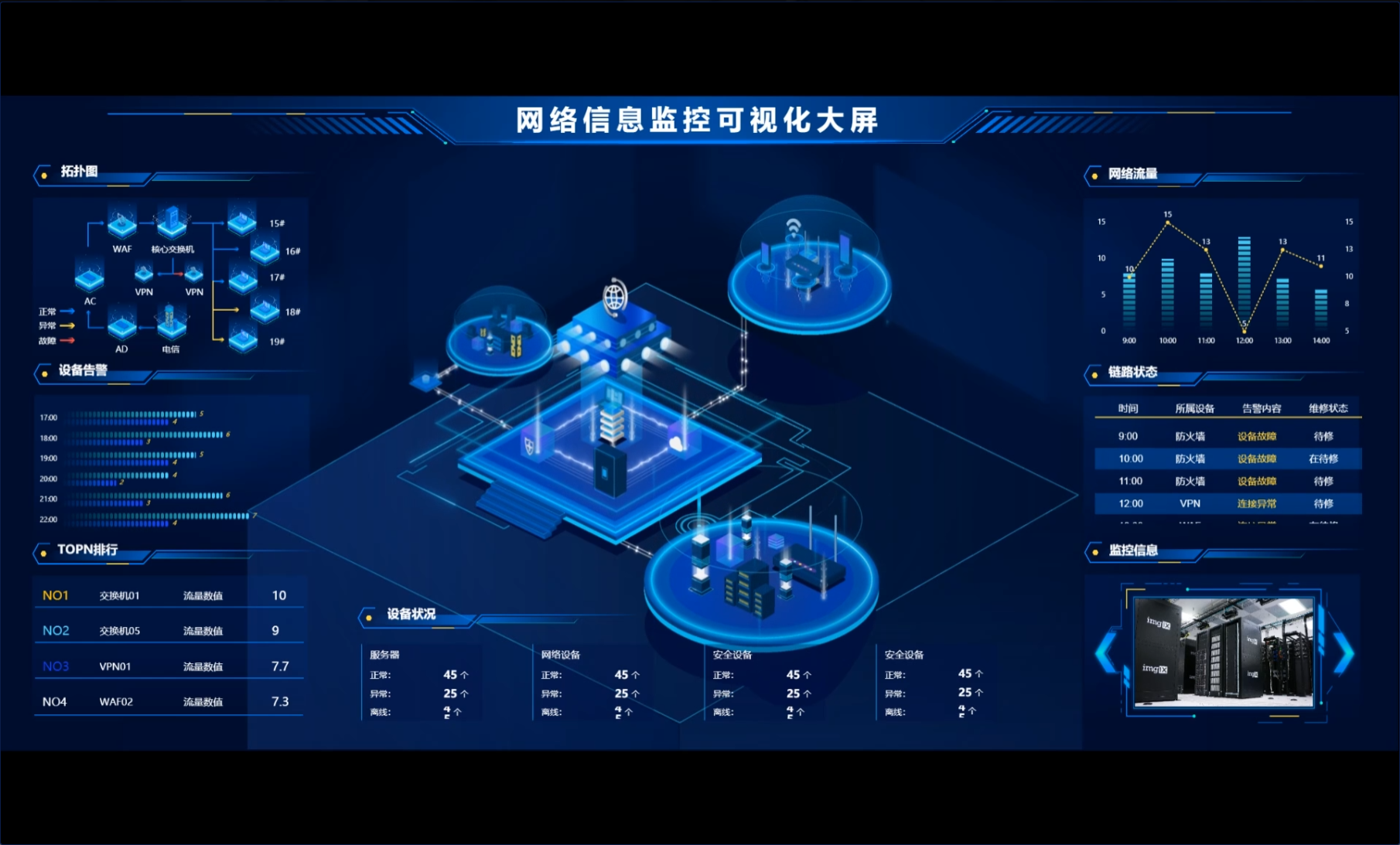

HMI，即人机界面（Human-Machine Interface），是操作员与工业控制系统之间进行信息交换的媒介。简单来说，它是你看到的屏幕、按钮、图表、报警提示等所有可视化元素的集合。

一句话总结：HMI不是显示屏上的装饰品，而是决定工业现场效率与安全的关键工具。

HMI的主要功能包括：

功能

说明

实时监控

显示设备运行状态、温度、压力、液位等参数

操作控制

启动/停止设备、切换模式、调整设定值

报警提示

出现异常时及时提醒操作员

数据记录

存储历史数据，便于分析与追溯

为什么说HMI至关重要？

• 直接影响生产效率：界面直观，操作流畅，能减少培训成本和人为错误。
• 保障操作安全：清晰的报警机制和操作反馈，可避免误操作引发事故。
• 提升维护便捷性：良好的日志管理和故障诊断界面，有助于快速排查问题。

第二章：HMI界面设计的三大核心要素

关键词：清晰、简洁、高效

一个好的HMI界面，并不是把所有数据都堆上去，也不是一味追求炫酷效果，而是要让用户在最短时间内获取最关键的信息，并做出正确的判断和操作。

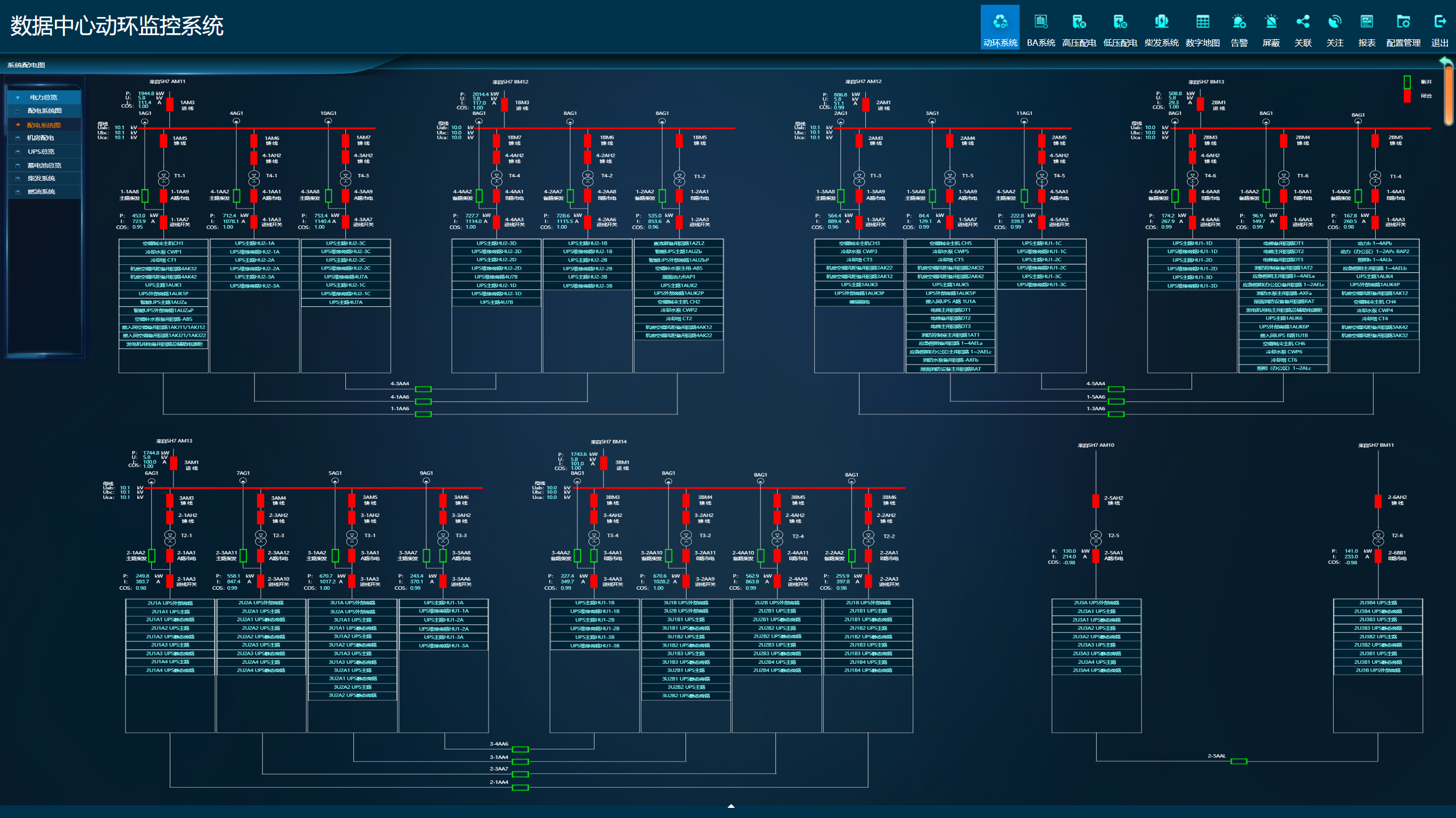

要素一：合理的界面布局（Layout）

布局是HMI设计的第一步，决定了用户第一眼能看到什么、先关注什么。

📌 布局建议：

• 主要操作区放在屏幕中央或右下方（符合右手操作习惯）
• 报警信息放在顶部显眼位置
• 频繁使用的控件靠近手指或鼠标常驻区域

🧠 小贴士：使用“Z型”或“F型”阅读路径规划内容，更符合人类自然视线流动。

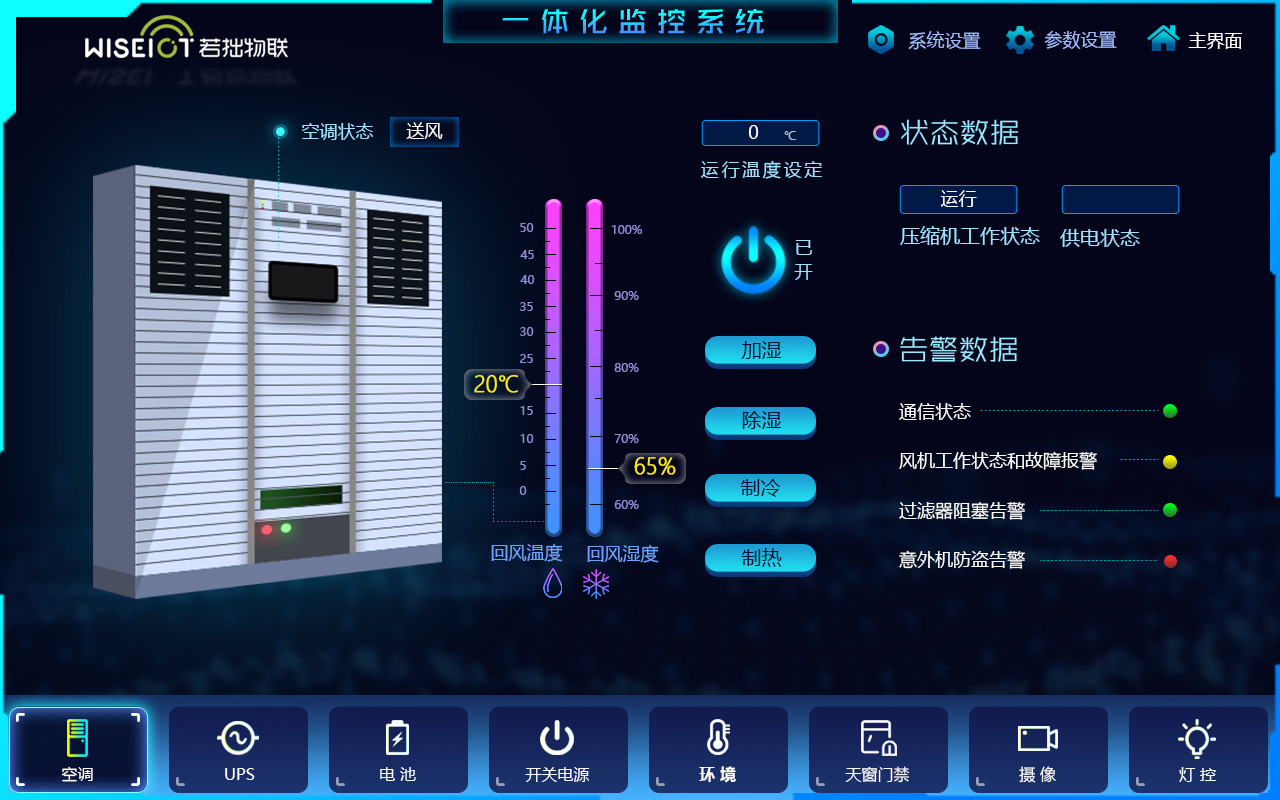

要素二：清晰的视觉传达（Visual Hierarchy）

视觉层级决定了用户“先看哪，再看哪”，是引导注意力的重要手段。

✅ 设计技巧：

• 使用大小对比突出重点（如报警文字比普通数据显示更大）
• 利用颜色区分状态（绿色=正常，红色=报警，黄色=警告）
• 图标+文字结合，增强识别度

🎨 配色小建议：

• 避免使用过多鲜艳色彩，易造成视觉疲劳
• 推荐配色方案：深灰背景 + 白字 + 红/黄高亮
• 保持文字与背景之间的高对比度（WCAG标准）

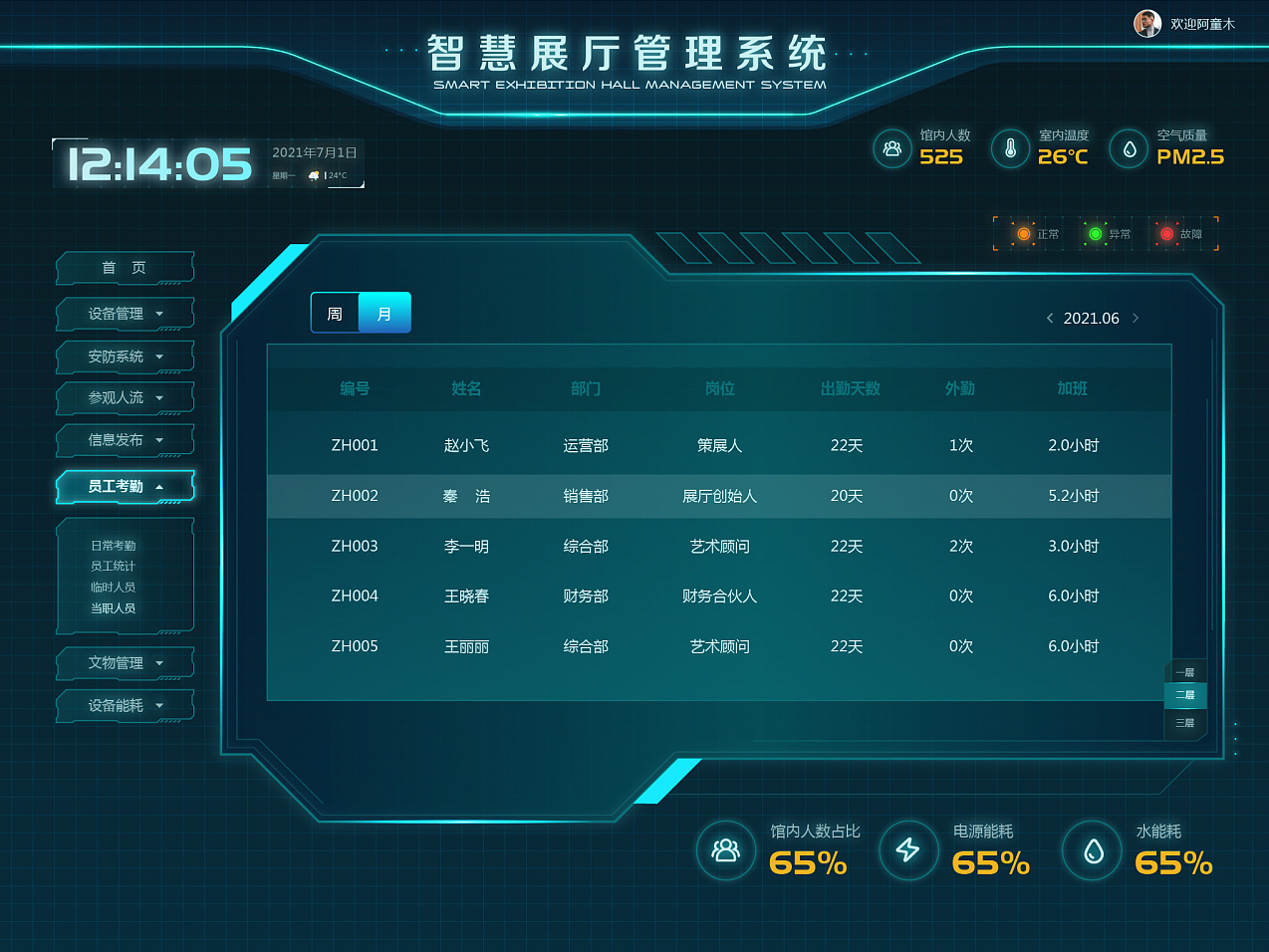

要素三：高效的交互逻辑（Interaction Logic）

交互逻辑决定了用户如何操作、如何反馈、如何纠错。

📌 关键原则：

• 操作反馈即时可见（点击按钮后应有视觉变化）
• 状态变化明确提示（例如启动后变为“运行中”）
• 提供撤销或确认机制（防止误触）

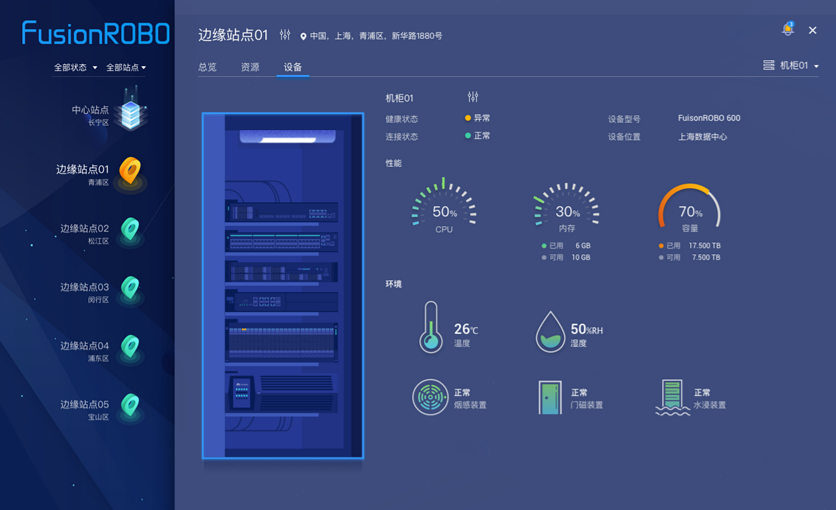

💡 案例分享：
某化工厂的HMI界面原本采用纯文本菜单切换，后来改为图形化导航加动态流程图，结果新员工培训时间缩短了40%，误操作率下降了35%。

第三章：HMI设计的实操步骤与常见误区

关键词：需求调研、原型设计、测试验证、持续优化

步骤一：了解用户需求（Who & What）

不同岗位的用户对HMI的需求差异很大：

• 操作员关注实时状态和报警响应
• 工程师需要详细参数和调试入口
• 管理层关心整体效率和能耗统计

📊 方法：通过访谈、观察、问卷等方式收集真实需求，形成用户画像。

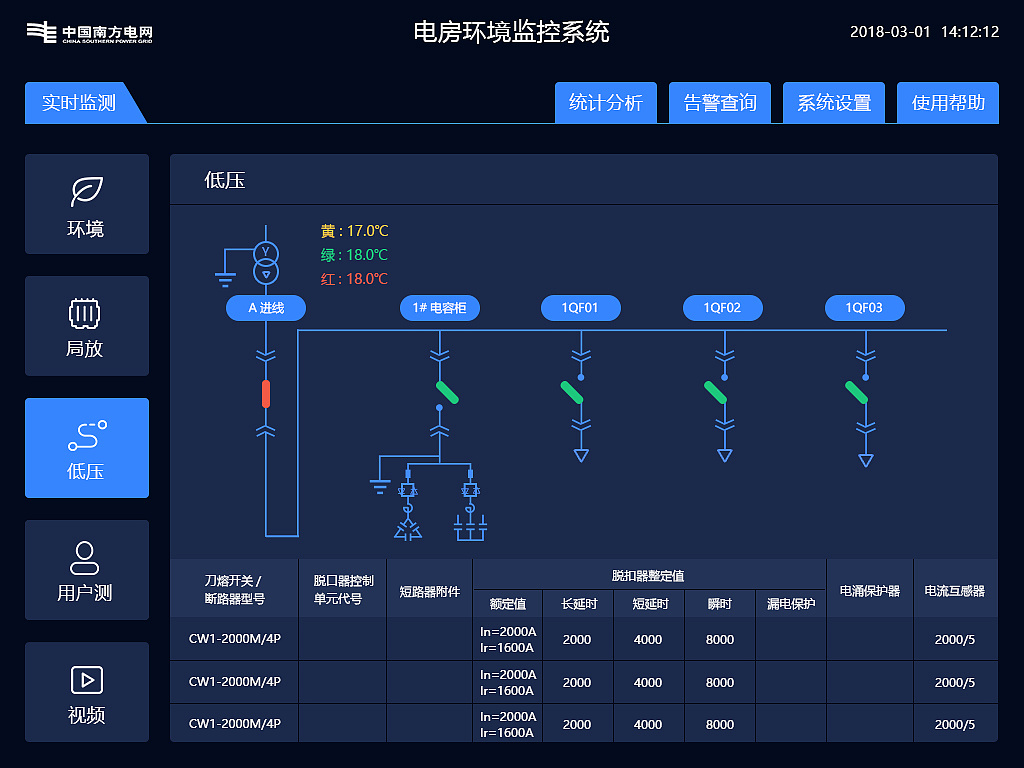

步骤二：绘制原型界面（How）

不要一开始就做完整UI，先画个线框图，确定基本结构和操作流程。

📄 推荐工具：Axure、Figma、PPT绘图均可，关键是“快速验证想法”。

步骤三：开发与测试并行（Build & Test）

在开发过程中同步进行可用性测试，邀请真实用户参与试用。

🔧 测试要点：

• 是否能快速找到关键操作？
• 报警提示是否明显？
• 多级菜单是否顺畅？

📈 优化方向：

• 增加新手引导
• 简化复杂流程
• 引入语音提示或振动反馈（适用于特殊环境）

步骤四：上线后持续迭代（Iterate）

HMI不是一次性的产品，而是一个不断进化的系统。

📌 迭代建议：

• 收集用户反馈
• 分析操作日志
• 定期更新界面风格和交互方式

HMI不仅是工业上位机的“脸面”，更是连接人与机器的“语言”。一个优秀的设计，能够让操作员迅速掌握设备状态，准确做出决策，从而提升整体生产效率和安全性。

我们从HMI的基本概念讲起，明确了它的核心作用；接着梳理了界面布局、视觉表达、交互逻辑三个关键要素；然后提供了从需求调研到持续优化的完整实操路径；最后揭示了常见的设计误区，帮助你在实践中少走弯路。

记住：好的HMI不是炫技，而是服务于操作；不是堆砌，而是精炼；不是自嗨，而是真正解决用户的痛点。

如果你正从事工业自动化相关工作，不妨从今天开始重新审视你的HMI设计。也许，只需要一次小小的改进，就能带来意想不到的效率飞跃。
