昨天晚上终于是把所有需要提交的资料提交了，现在空了下来，趁热打铁写个总结吧，回顾一下这一个月的经历和取得的收获。

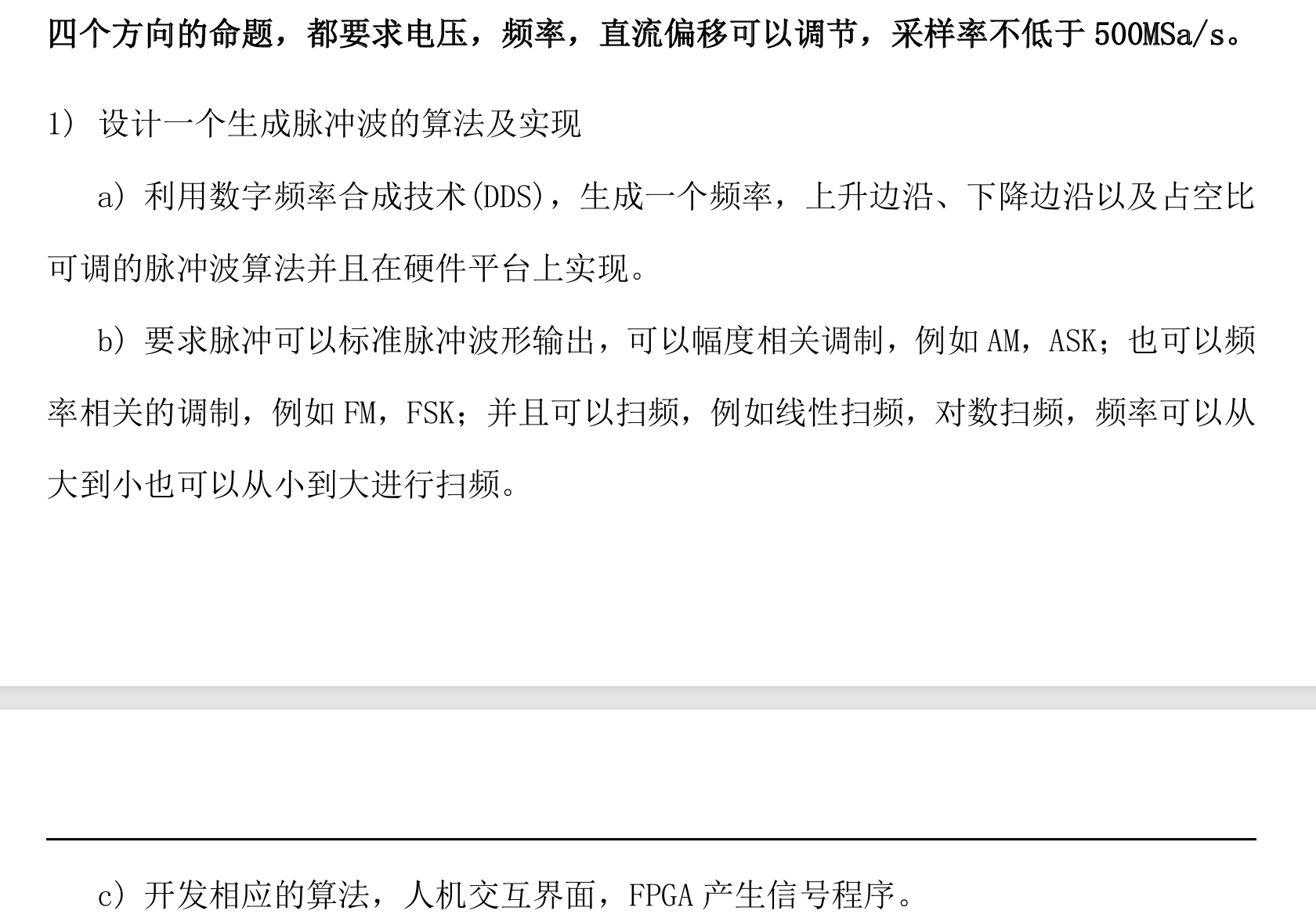

我们小队选择的是优利德的企业题的方向1，要求如下：

这个赛题与我的情况比较接近，也符合我的方向。（简单来说就是DDS，我本科的毕设也跟这个相关，但当时才接触FPGA，能力也有限，没有实际做出来）

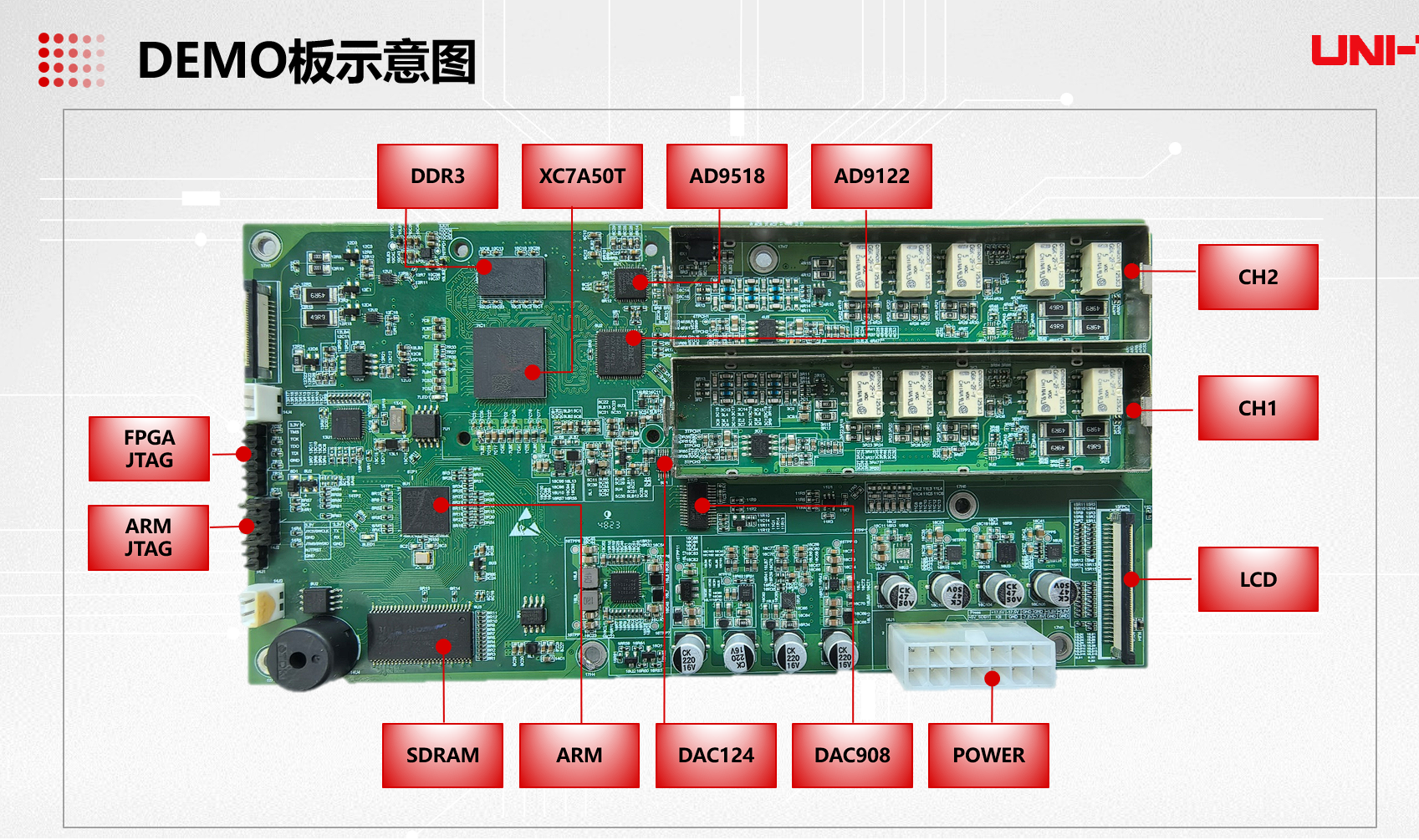

这是一个自定义脉冲波算法的实现，还要有调制的功能。硬件方面呢不需要考虑，因为赛题要求是在优利德公司的硬件平台实现（我猜测这可能是为了给他们公司解决实际问题提供方案或者灵感）。发过来的就是一个信号发生器，需要自己拆除外壳才能进行代码的烧录。实际板子长这样。

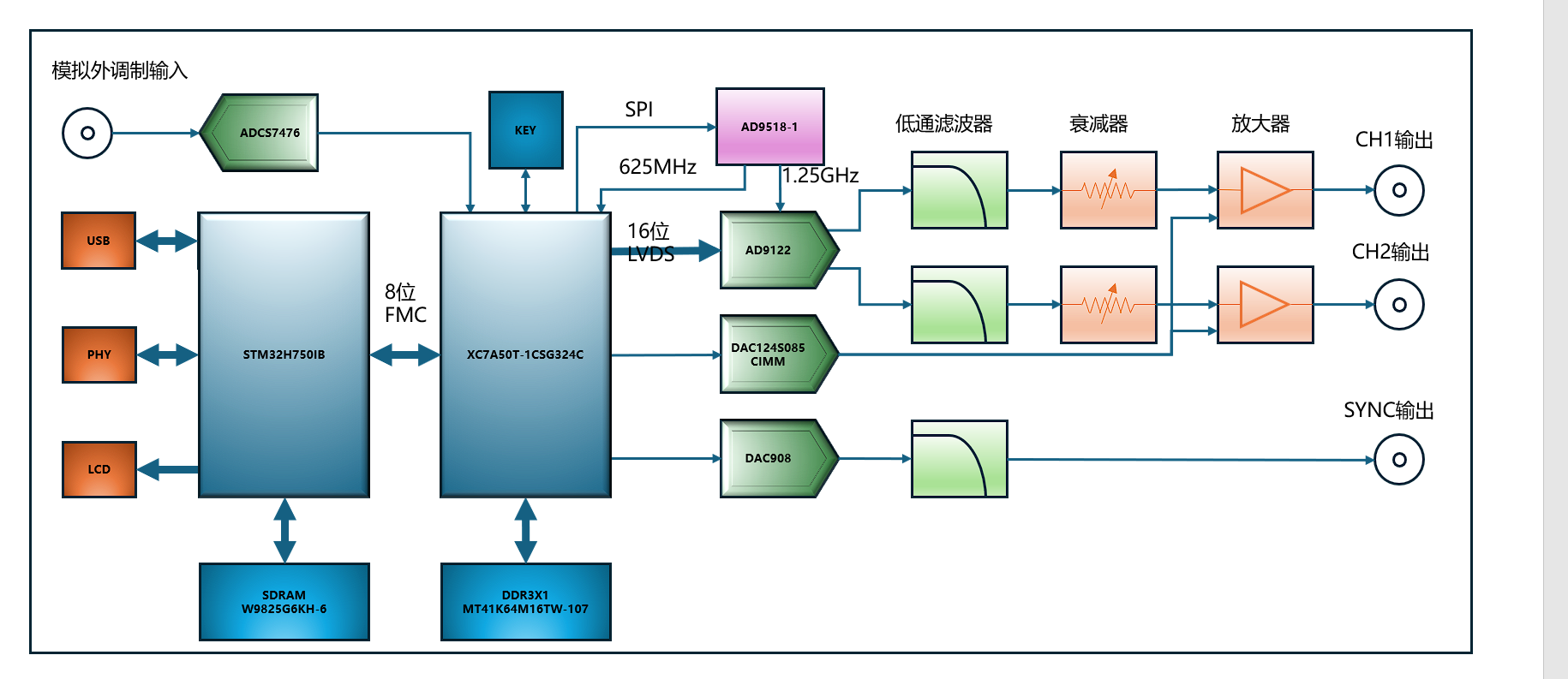

采用的是FPGA＋32的架构，32负责接收用户发送的指令，通过FMC与FPGA进行通信，FPGA将按键等值通过FMC传输至ARM进行处理，ARM再计算出波形所需参数再发送给FPGA。

我在本次竞赛中所完成的是脉冲算法的移植+ARM通信+上位机+系统测试。

下面总结本次竞赛：

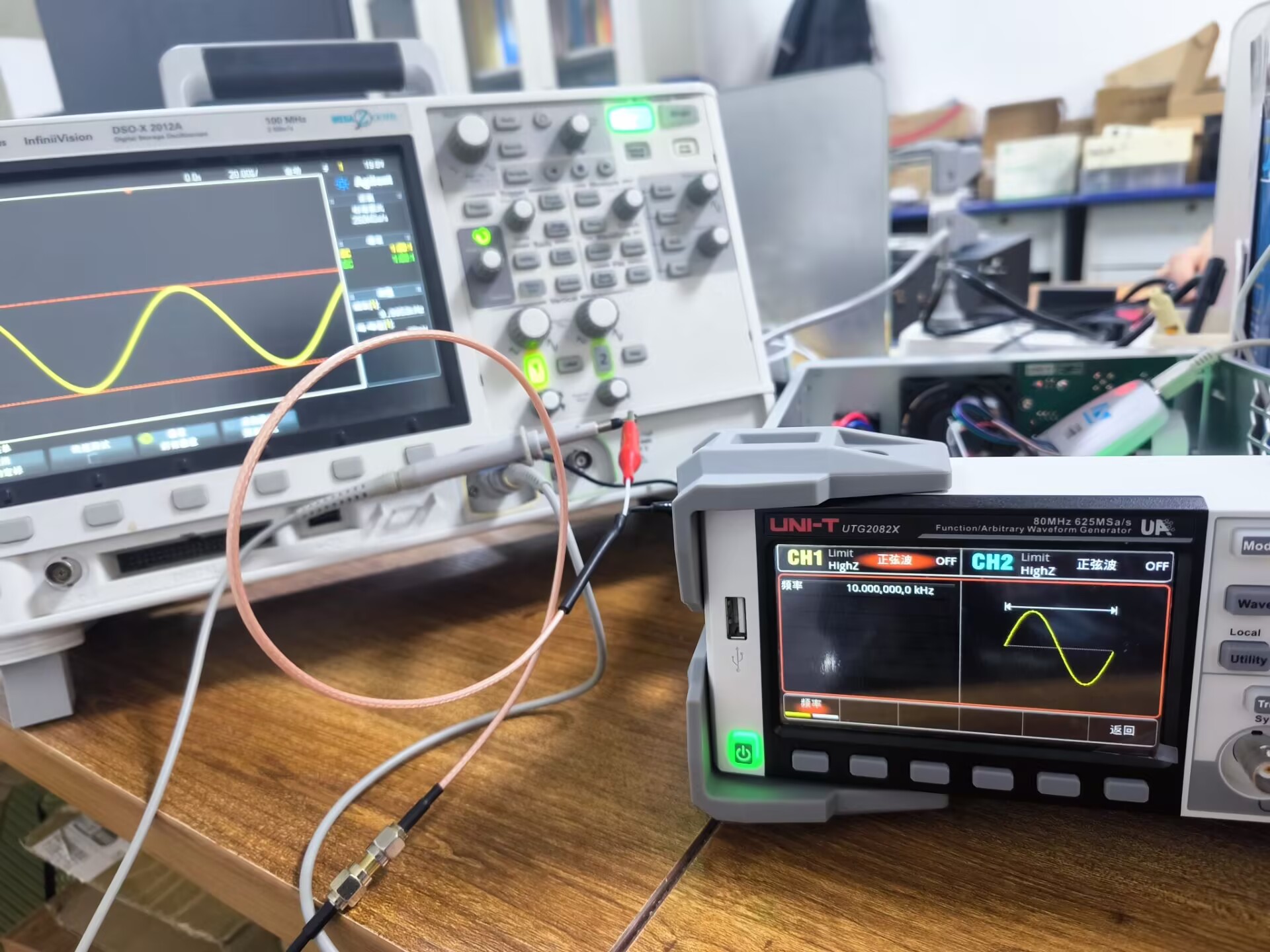

一、编程思想：本次选的是优利德企业题，官方给我们提供了这个信号发生器的demo，作用是：一个可调频率的正弦波信号发生器，如下图。

这实际就是一个完整的产品，但demo只给出了其中的一部分，而按键、通信等等都是一个完整的框架，所以代码的参考意义非常大。

我始终认为，在我们这个领域，做一个项目，如果能寻找到一个公司的解决方案，那一定是最好的，性价比最高的。一个公司会从很多方面考虑这个项目，包括且不限于：可行性、性价比、可移植性。我这里主要是学一下编程思想。

以ARM端的FMC通信代码为例：

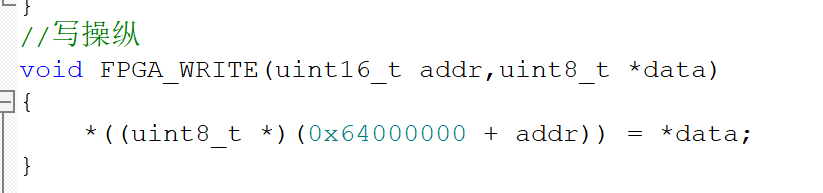

对于FMC通信的写操作，如果只是按照理论的话，下图这个就足够用了

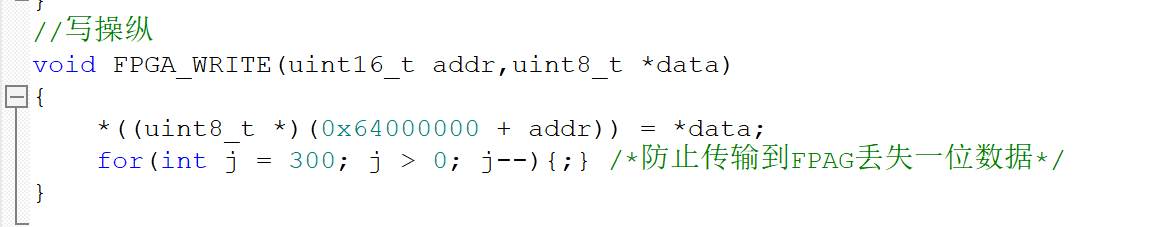

考虑到实际，FPGA端接收数据是需要时间的，所以需要引入一个延时。如果是我来写，那么多半会是这样，直接在这个函数里面加一个延时。

下面来看下企业是怎么做的：

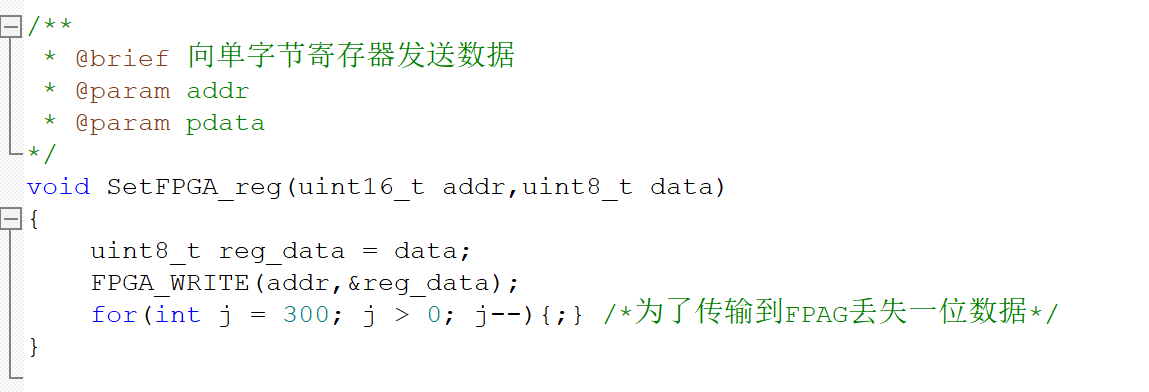

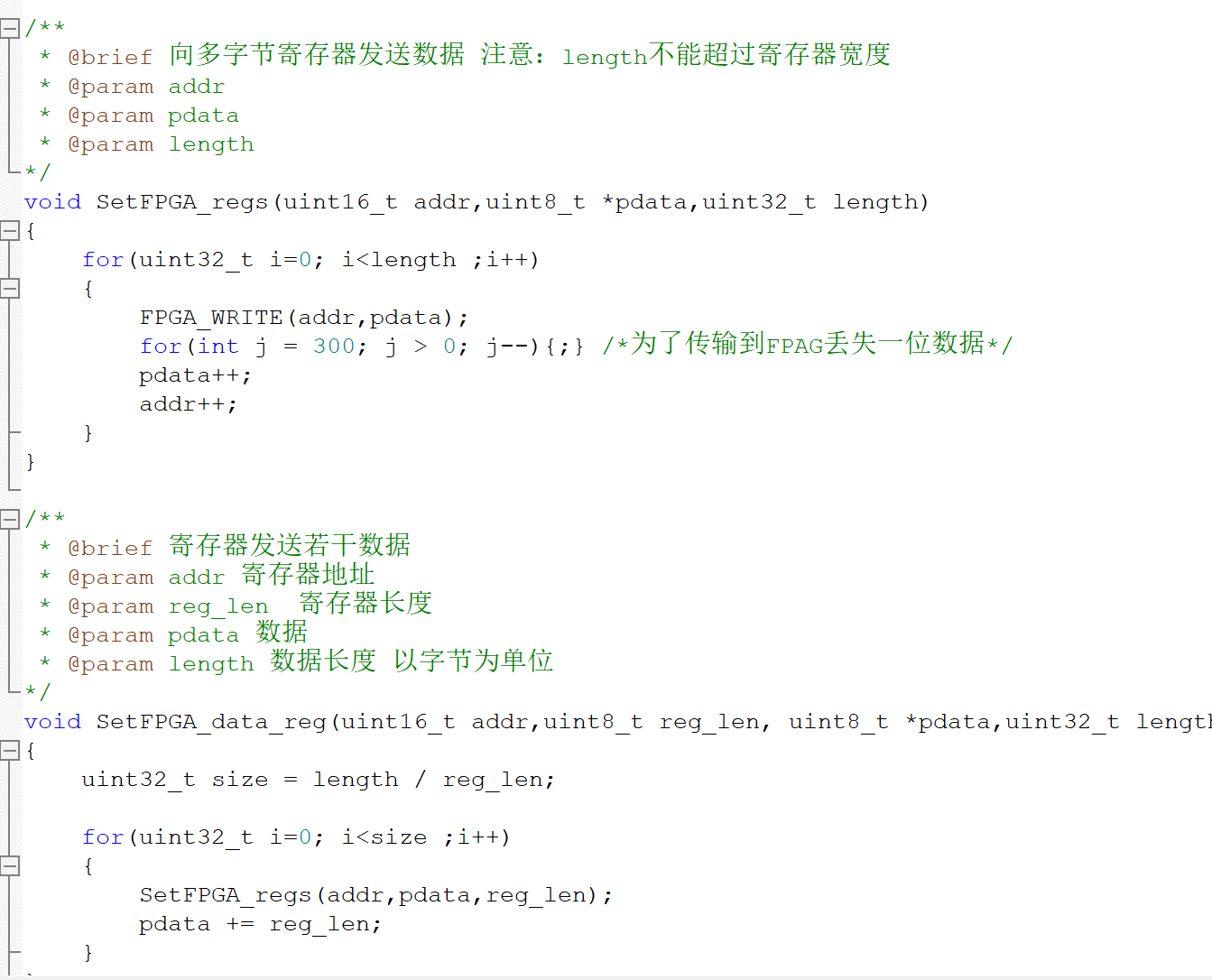

是再定义一个函数，再例化最开始定义的函数。

这样做是否是多此一举呢？

我最开始看代码的时候也是这个疑问。这个例子还只是非常简单的，只套了一层。在整个demo中，一层套一层的代码不在少数，之间还有很多是分布在不同的.c文件中，这使我最开始阅读代码的时候有些痛苦，一直在思考这样的写法是否有必要。

但是在我看完了代码准备自己编写的时候，我就明白了这种代码的好处：

清晰，结构层次分明。我作为一个接手这个工程的新人，能够在这种代码结构下，很清晰（但可能不快）找到我所需要的功能代码。

可更改性强。在我后续的编写中，有一个地方漏写了一些功能代码，这个功能在底层和顶层之间。而我所需要做的只是改变或者增加中间的一层函数，即可完成对应功能的改变，而且可以做到互不影响。

可拓展性强。回到之前的例子，这只是发送一个单字节的通信，那实现多字节的通信只需要再仿照这个格式再写一个代码即可。

所以我在后续的自己编写代码的过程中，也按照这样的风格编写。（个人感觉还不错）

   这个编写代码的风格不止体现在ARM端，也体现在FPGA端，并且在FPGA端着重使用了模块化编程的思想，把每个功能模块区分得非常清楚。这里我就不展开讲了。

二、通信编程

通信对我来说一直是一道坎。每次做一个项目，可能是时间原因，也可能是能力原因，似乎从来没有把一个通信系统完整地搭建起来，最多只完成单独的通信验证，最后也没有深入。

这次比赛我们完整地完成了通信，完成了由串口屏发送数据到ARM端，ARM端通过FMC将数据发送至FPGA端。下面先说一下代码编写的经历。

最开始并没有想过使用串口屏，而是直接在信号发生器已有的框架上进行实现，但由于我们的个人能力实在有限，此前也没有接触过LVGL+RTOS，两者似乎又嵌套在一起进行编程，没有理清楚了按键值获取以及在如何计算的过程，再加上做到这里的时候离竞赛截止只有不到两个星期了，还有很多事情没有完成（最后调试也会花很多时间），所以最终决定使用串口屏进行上位机的数据发送。

我们首先是这样的：先编写一个非常简单的收发程序，验证是否可行。串口屏发送一个字节的数据，ARM端接收到了数据通过FMC发送个某个特定地址，最后通过ILA进行验证。

验证结果是可行。我们也理所应当觉得我们完成了通信的功能（这里埋个伏笔），所以直接开始了通信的编程。

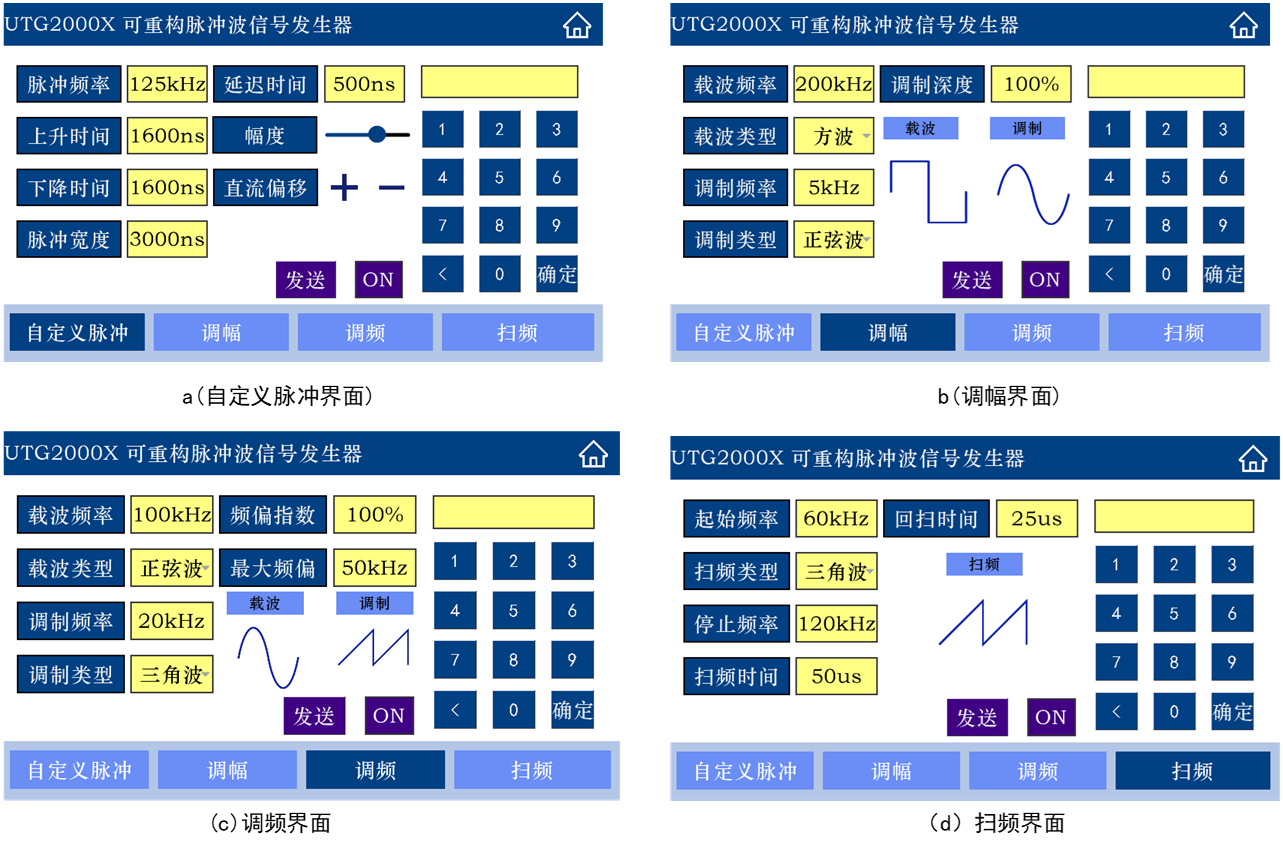

由于我们所需要发送的数据实在是太多了，可以看一下我们的上位机

每一个选择框都要对应一个数据，这些数据有的是单字节，有的是多字节。如果不进行系统的编写，结果肯定是：数据是乱的，人也乱的。

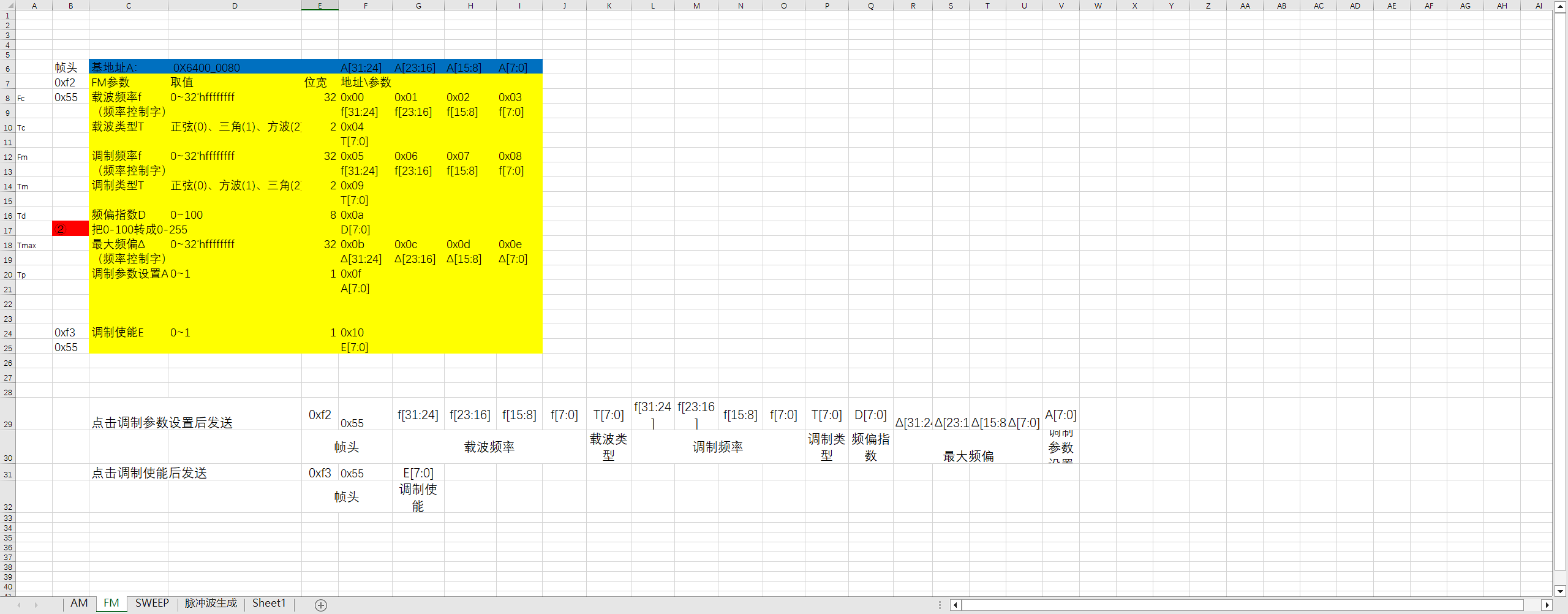

所以我们专门制作了一个EXCEL表格

在这个表格中，详细写明了每个数据的信息，包括：帧头、位宽、地址、帧尾等。表格一共有4页，分别对应上图串口屏的四个界面，这样不管是编写上位机、ARM、FPGA，都可以清晰地编写。并且我们是小队分工，由我负责上位机数据发送+ARM端接收，另一位队员负责FPGA端接收并应用，根据这个表格我们也能在互相对照，确保最后合并的时候不容易出现问题。

最后我们完成了各自的代码编写，进行整合调试，不出意外的话意外发生了。

一开始进行通信，并没有成功。这也正常，毕竟一次就能成功的情况还是太靠经验和技术（显然我们还没这个水平哈哈哈），所以进行测试和找错误。

首先我们一起检查了各自写的代码，串口屏的编写软件是有调试功能的，我们通过调试，再一一对照ARM端和FPGA端，没有发现问题，这也得益于我们之前的表格。

既然看着像是代码没有问题，那就只有通过调试来判断是哪里有问题了。首先我想先验证ARM端是否与串口屏正常通信，虽然串口比较简单，但想着还是验证一下最好，所以我又写了一个串口收发程序进行验证，（最开始想直接通过debug来调试，但是实在没理解到底该如何调试串口，所以最后放弃了）。

ARM端没有问题，那就是ARM与FPGA之间的FMC通信有问题了。我们通过在FPGA端使用ILA进行观察，将触发条件设置为FMC接收有效位。最后我们终于发现了错误：

数据确实是按照我们需要的顺序发送的，并且FPGA端也接收到了，但问题是，并没有按照我们所希望的，对应数据发在对应地址上，而已在一个地址接收到了多个数据，所以这个地址的值一直在被不断替换。

这就让我们很纳闷了，为什么会出现这种情况呢？

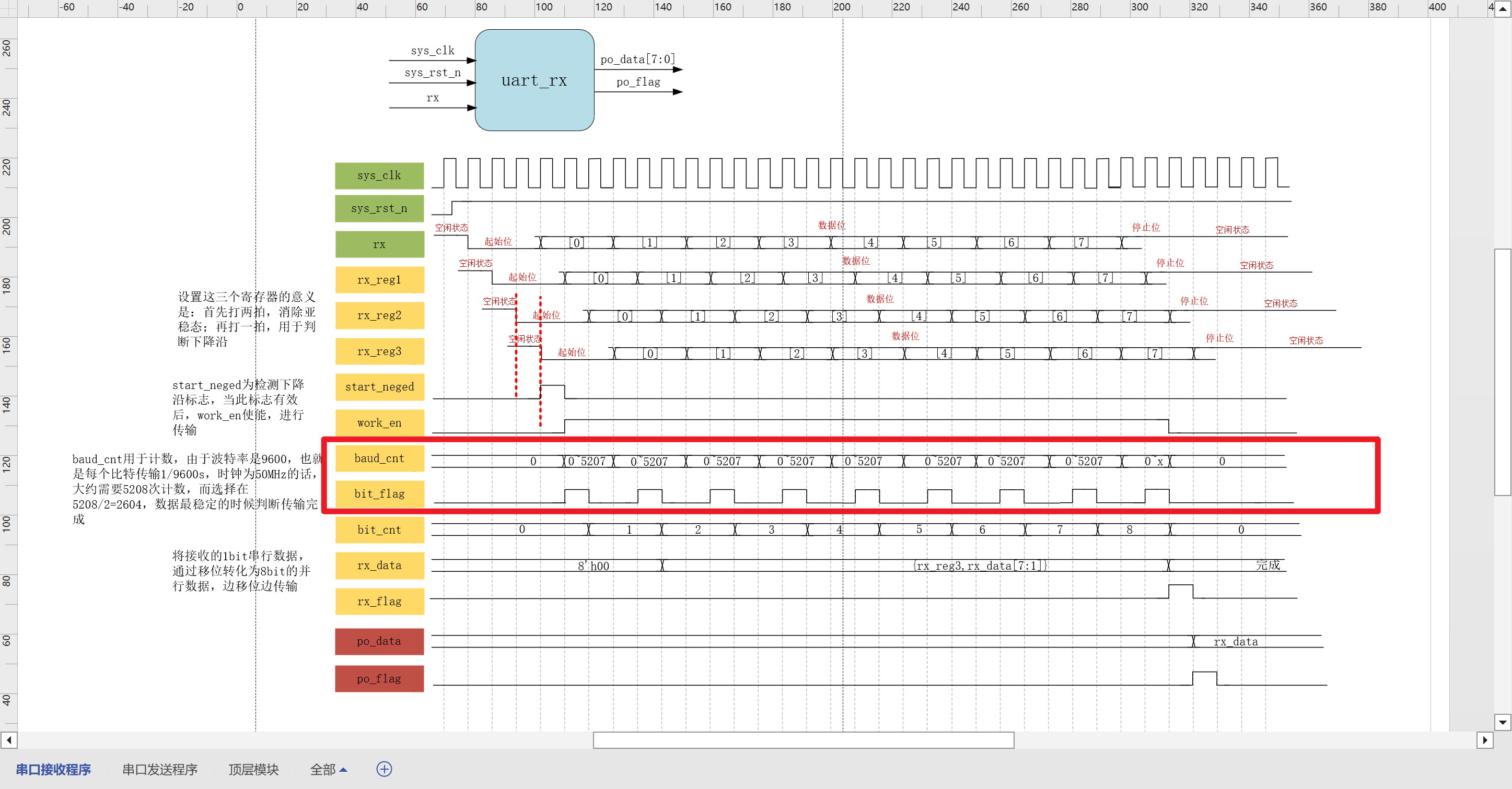

后面我看到这个东西，想起来以前我在学习野火FPGA的串口收发的时候，似乎有相似之处

在发送了每位数据后，都按照系统时钟和波特率，进行了计数延时。

那对应到这里，就是我们没有对FMC发送的数据进行延时！

因为无论我们是最初进行通信测试时，还是现在发送数据，都是直接用的这个函数

我们最开始测试只发送了一位的数据，进行观察，现象能对。

但是当发送多个数据时，如果不延时，那一个地址就会接收到很多数据，结果当然就不对了。

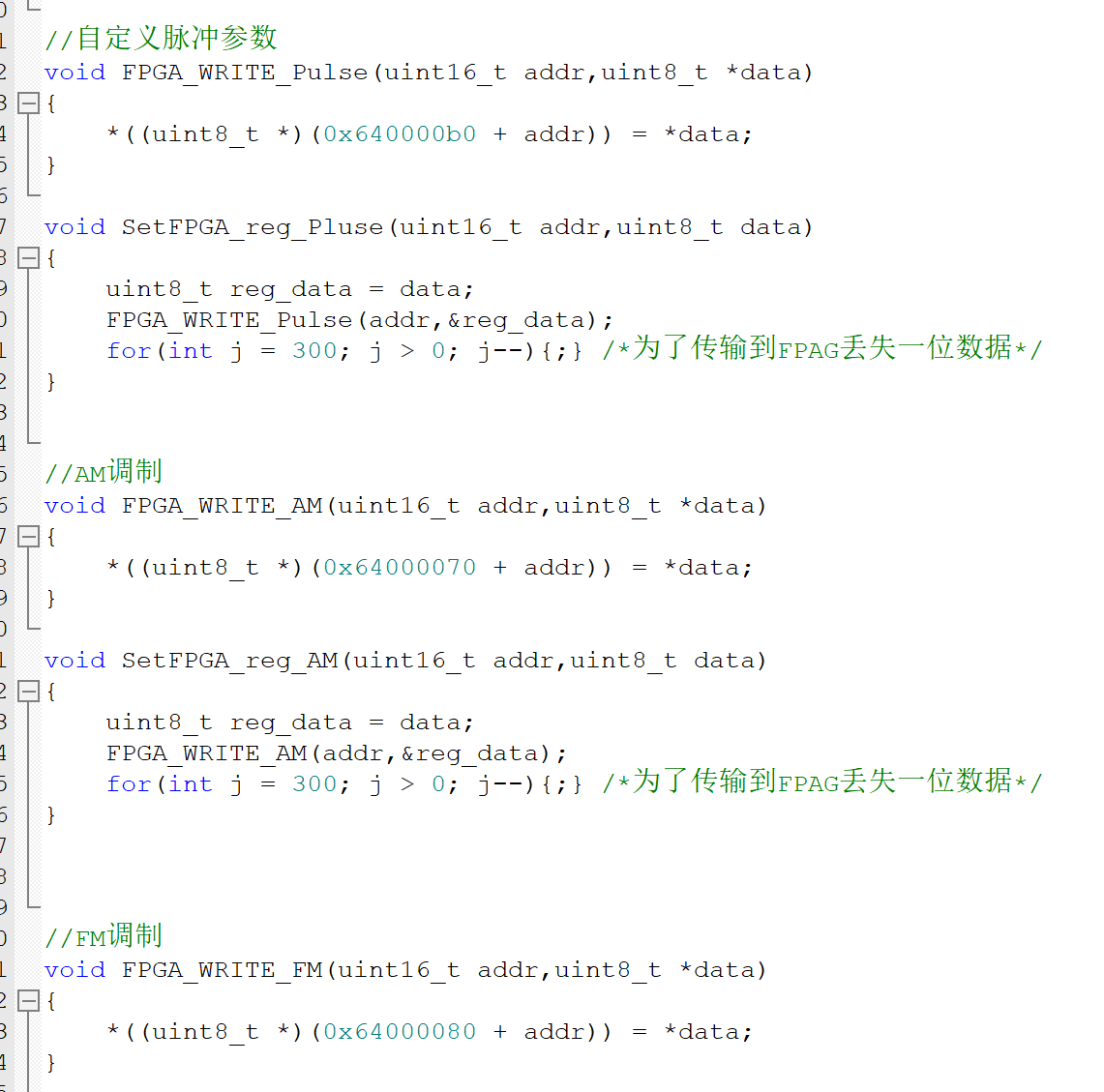

所以我们将写操作的函数换成了带有延时的函数（第一点提到编写的便利性也在这里有所体现）

结果就正确了。

到这里通信大概就结束了，但最后还有一个问题是：在发送数据后，系统会莫名地通信卡住，似乎是卡在了ARM端的某个部分。

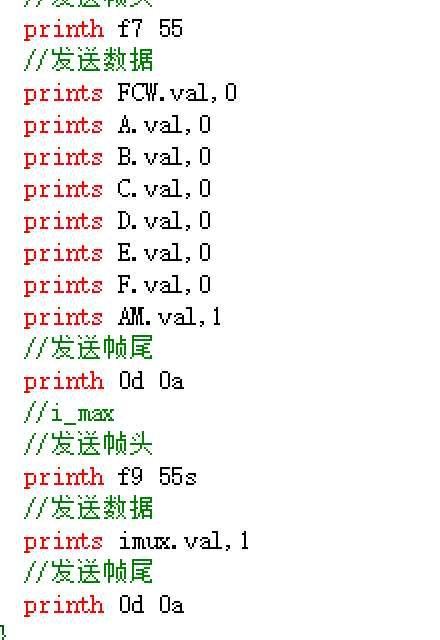

我们调试的时候是通过串口小助手代替串口屏发送数据，后面我们发现原因：由于我们的“发送”按键是直接发送这一页所需的所有数据，如下图

后面在测试中，我们发现分别只发送一个帧头帧尾，现象就正常。我们推测出是因为同时发送帧尾帧头的原因。所以在串口屏的发送端的帧尾帧头连接处，进行了一个10ms的延时，这个问题也就解决了（至于为何会出现这种情况，还没有排查清楚）。

三、经验累积

串口屏开发这个也没啥说的，之前接触过一点，只不过这次用了很多新函数，新东西。增加一个看似简单的让用户体验更好的功能，实际上可能会增加很多代码。这个还是得考经验积累。

在想给串口屏供电的时候，由于开发板没有额外引出引脚，只留有JTAG和串口通信的接口，但这些都是3.3V的，而串口屏供电是需要5V的，我想过这个供电的问题。我们最开始调试的时候，是用USB转TTL的那个模块，有一个5V的接口，共地之后也能勉强用，但是后面使用的，总是不稳定，甚至屏幕也一直在闪，多半是这个模块的输出电流不够的原因。所以得找一个供电方案。最开始我想的是淘宝买一个USB供电的模块，我外接到电脑进行供电，但总是不方便；后面又想买个锂电池供电的模块，放在板子里面，但这样又会带来一个续航的问题。

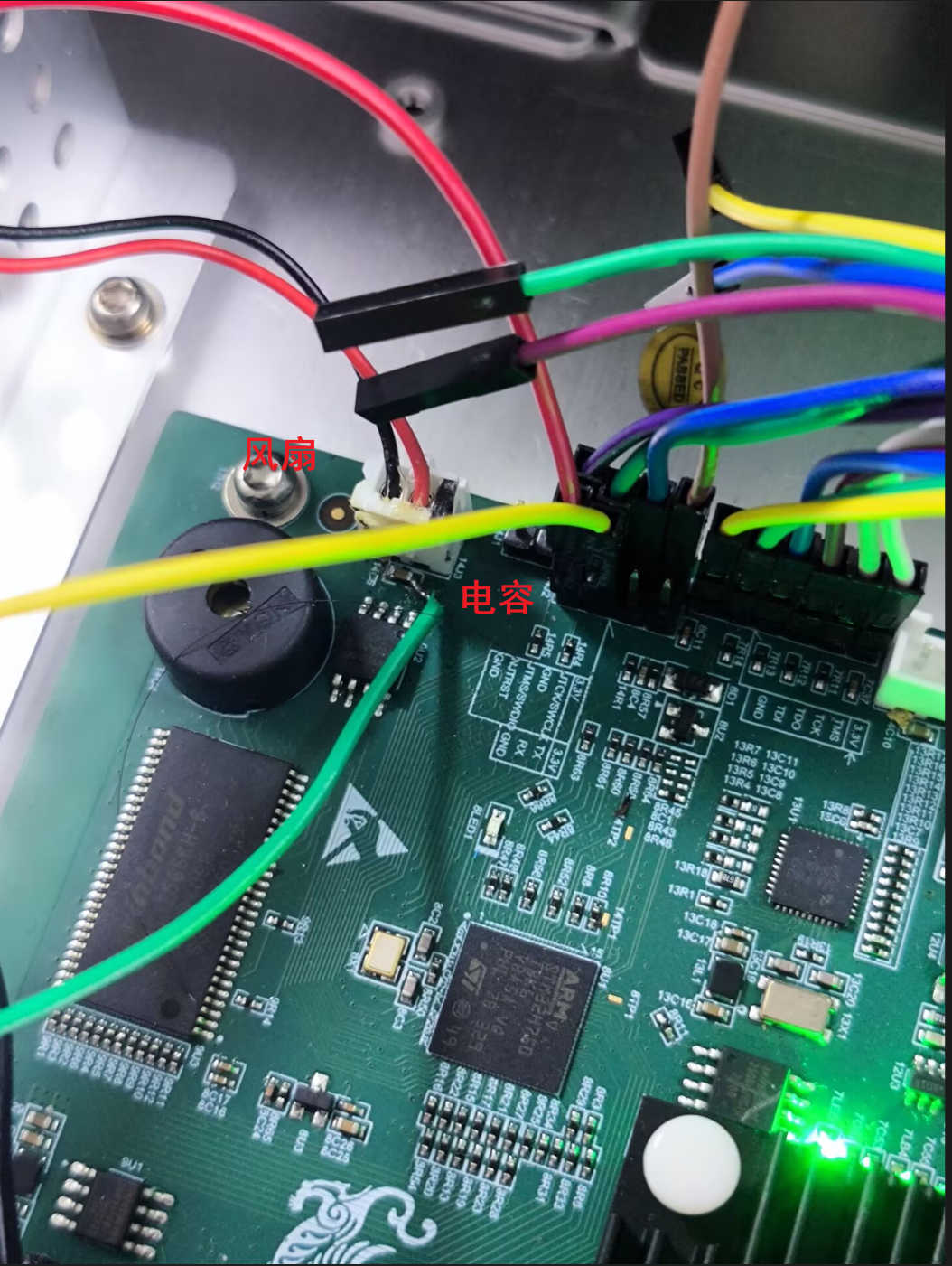

最后的最后，我把目光转移到了风扇那一块，我们以前也用过风扇，但大多都是12V的，我抱着试一下的心态用万用表测了一下电压，居然是5V的，能够供电。但是只有一个接口且用热熔胶密封了，不好取下来。我又没有板子的原理图，所以我瞄准了接口前方的那个电容，一般放在这里的会是一个去耦电容，多半也是5V的，我一，果然是5V，那供电的问题也就解决了（只不过风扇会因为分压变小，但也没办法了）。下图是示意图，此处焊的有点丑和危险，后面重新焊了一遍，但没拍照，就拿这个凑合吧。

还有一点要注意，这个电容可能也不是去耦电容，因为我最初在两边一端接5V，一段接GND，在通电前又拿万用表打了一遍，结果发现我以为的GND并没有与其他GND相连，到底是什么我没有原理图也不知道，为了保险起见，我还是将GND引到了一个已知的引脚。

最后总结一下吧，我们两个人应该前前后后用了一个月左右的时间，完成了这次研电赛的初赛。收获还是很大，可能有些地方忘写了，但先这样吧，后续结果出来了或者我空下来再想想是否需要添加其他东西
