MEMS麦克风大全

  • 前言：
  • MEMS咪头分类：
    • 根据输出信号不同
    • 根据声音感应位置
    • 麦克风规格书
  • 3脚咪头 LMA2718B331-OE1 下进音 模拟输出
  • 4脚咪头 LMA3722T421-OA5 上进音 模拟输出
  • 4脚咪头 LMA2718T421-OA5-2 上进音 模拟输出
  • 4脚咪头 LMA2718T421-OA5 上进音 模拟输出
  • 4脚咪头 ZTS6216 上进音 模拟输出
  • 4脚咪头 MSM321A3729H9BP 上进音 模拟输出
  • 5脚咪头 IM73A135V01 下进音 差分模拟输出
  • 5脚咪头 LMD3526B261-OA1 下进音 PDM输出
  • 5脚咪头 MP34DT05TR-A 上进音 PDM输出
  • 6脚咪头 S08OB383-031 下进音 模拟输出
  • 6脚数字咪头 LMD2718T271-OA5 上进音 PDM输出
  • 上3下3封装银色6脚数字咪头 LMD3526T261-OAC03 上进音 PDM输出
  • 上3下3封装黑色6脚数字咪头 LMD3526T261-OY1S 上进音 PDM输出
  • 大尺寸6脚封装 LMD4737T261-OAC02 上进音 PDM输出
  • 6脚数字咪头3.50×2.65mm ICS-43434 下进音 I2S输出
  • 7脚数字咪头VM3000 下进音 PDM输出
  • 8脚银色咪头4x3mm LMD4030T261-OA1 上进音 PDM输出
  • 8脚黑色咪头4x3mm SPK0641HT4H-1 上进音 PDM输出
  • 8脚数字咪头4x3mm MSM261S4030H0R 上进音 I2S输出 已停产，该厂家所有I2S输出麦克风已停产
  • 9脚数字咪头 INMP441 下进音 I2S输出 厂家不推荐在新设计中使用

前言：

本文MEMS咪头，包含3、4、5、6、7、8、9引脚MEMS模拟和数字麦克风，推荐星数在3以上均为高性价比型号。参考价格来源为发文时某创和某宝价格，因器件价格变动较大，同时因优惠促销、厂家产品线停产商家囤货等原因，您阅读本文时的价格仅供参考。
个人认为：产品设计时同时考虑传统麦克风和MEMS麦克风，这样即使MEMS麦克风价格突变，也可轻松应对;
产品设计尽量使用PDM输出麦克风，或使用模拟输出麦克风，配合I2S接口音频DAC，后续将发表相关贴文。
部分相同引脚数量部分有多厂家生产，仅以具有性价比型号作为示例。拿到不知名MEMS麦克风后，可根据引脚数量进行查询，找到对应型号或兼容替代型号,该文虽已基本囊括市场上的模拟和数字MEMS，但后续还会更新，感谢对MEMS有兴趣的朋友关注。
型号中的部分3-4位数字可能表示尺寸，单位一般0.1毫米，如3526代表3.6和2.6毫米，2718，4030同理。
型号中的42,33可能是模拟MEMS的麦克风灵敏度,代表42DB,33DB
型号中的27,26可能是数字MEMS的麦克风灵敏度,代表27DB,26DB，
通常情况下。该数字的绝对值小，代表麦克风的灵敏度更高。
2024年12月9日于CSDN首发@易板。

MEMS咪头分类：

根据输出信号不同

分为模拟输出和PDM输出、I2S输出三种，因I2S咪头价格较高，建议2024年11月起，在产品设计中淘汰I2S咪头。

根据声音感应位置

分为上进音咪头和下进音咪头，音源从咪头的上部感应，或从咪头的下方，也就时焊接面感应，下进音咪头需要在PCB电路板的对应位置开孔，设计要求相对较高。
上进音咪头

上进音咪头

下进音咪头

下进音咪头

麦克风规格书

文中涉及咪头的规格书，已在绑定资源中，需要朋友可下载或自行网络查找。规格书目录：

下述按引脚数量进行分类，并以高性价比的咪头进行示例。

LMA2718B381-OA5-2

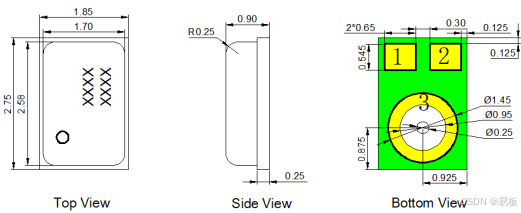

3脚咪头 LMA2718B331-OE1 下进音 模拟输出

LMA2718B331-OE1
参考价格：0.8-0.5
推荐星数：★★★
商品目录 MEMS麦克风
方向 全指向
电源电压 1.6V~3.6V
电流消耗 200uA
属性 参数值
信噪比 62dB
灵敏度 -33dB
阻抗 300Ω
在这里插入图片描述

LMA2718B331-OE1

在这里插入图片描述

LMA2718B331-OE1 下进音 模拟输出

在这里插入图片描述

LMA2718B331-OE1

Pin # Pin Name Type Description
1 VDD Power Power Supply
2 OUT Signal Output Signal
3 GND Ground Ground

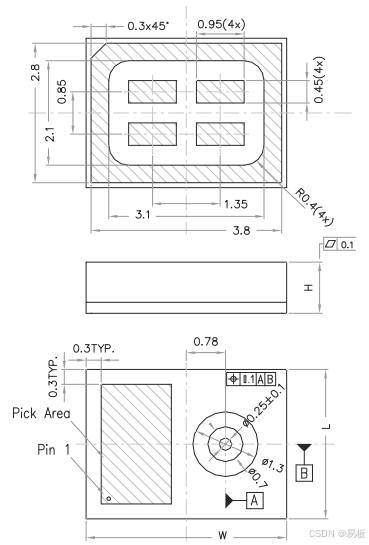

4脚咪头 LMA3722T421-OA5 上进音 模拟输出

推荐星数：★★★★★
参考价格：0.4-0.3

电源电压 1.6V~3.6V
电流消耗 120uA
属性 参数值
信噪比 55dB
灵敏度 -42dB
阻抗 300Ω
在这里插入图片描述

LMA3722T421-OA5 上进音 模拟输出

在这里插入图片描述

LMA3722T421-OA5

在这里插入图片描述

LMA3722T421-OA5

Pin # Pin Name Type Description 1 OUT Signal Output Signal 2 VDD Power Power Supply 3 GND Ground Ground 4 GND Ground Ground

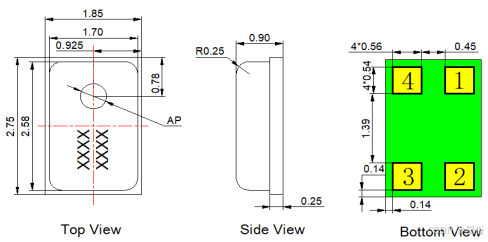

4脚咪头 LMA2718T421-OA5-2 上进音 模拟输出

推荐星数：★★★★★
参考价格：0.4-0.2
MEMSmic硅麦2718 上进音 s-42db±1 LMA:聆麦模拟麦克风/2718:尺寸/T:上进音/421:-42±1dB
商品目录 MEMS麦克风
方向 全指向
电源电压 1.6V~3.6V
电流消耗 120uA
属性 参数值
信噪比 55dB
灵敏度 -42dB
阻抗 300Ω

在这里插入图片描述

LMA2718T421-OA5-2 上进音 模拟输出

在这里插入图片描述

LMA2718T421-OA5-2

在这里插入图片描述

LMA2718T421-OA5-2

Pin # Pin Name Type Description
1 OUT Signal Output Signal
2 GND Ground Ground
3 GND Ground Ground
4 VDD Power Power Supply

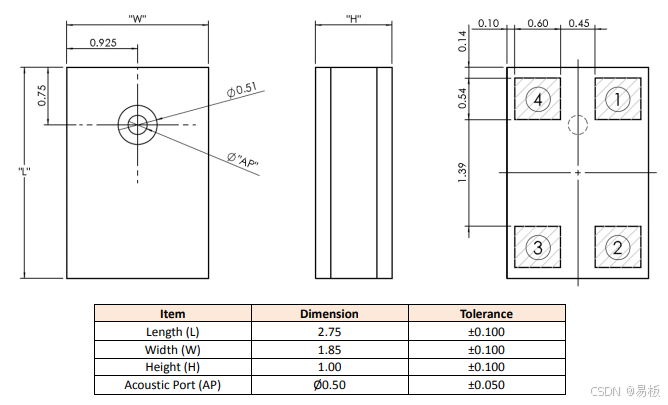

4脚咪头 LMA2718T421-OA5 上进音 模拟输出

参考价格：0.4-0.25
推荐星数：★★★★★
在这里插入图片描述

LMA2718T421-OA5 上进音 模拟输出

在这里插入图片描述

LMA2718T421-OA5

4脚咪头 ZTS6216 上进音 模拟输出

参考价格：4-2.3
推荐星数：★★
MEMS麦克风
方向 全指向
电源电压 1.5V~3.6V
电流消耗 120uA
属性 参数值
信噪比 65dB
灵敏度 -38dB
阻抗 100Ω
在这里插入图片描述

ZTS6216 上进音 模拟输出

在这里插入图片描述

ZTS6216

在这里插入图片描述

ZTS6216

Pin Symbol Description
1 OUT Analog output signal.
2 GND Ground
3 GND Ground
4. VDD Power Supply.

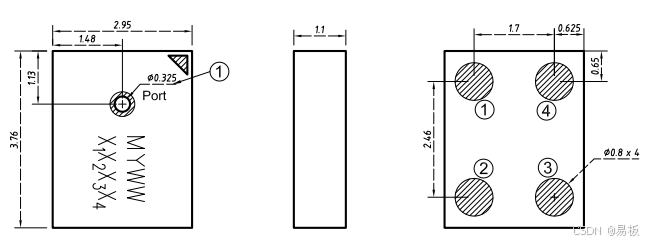

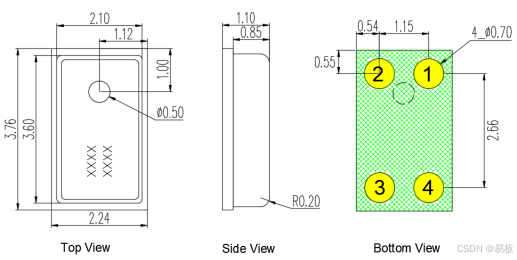

4脚咪头 MSM321A3729H9BP 上进音 模拟输出

参考价格：1.6
推荐星数：★★★
在这里插入图片描述

MSM321A3729H9BP 上进音 模拟输出 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/0cad8f3874ea435b901fdd8e71116f63.png#pic_center) MSM321A3729H9BP

在这里插入图片描述

MSM321A3729H9BP

PIN# Function
1 VDD
2 GND
3 GND
4 OUT

MEMS麦克风
方向 全指向
电源电压 1.5V~3.6V
电流消耗 150uA
属性 参数值
信噪比 65dB
灵敏度 -32dB
阻抗 200Ω

TB其他品牌：3729MEMS硅麦克风 0.9

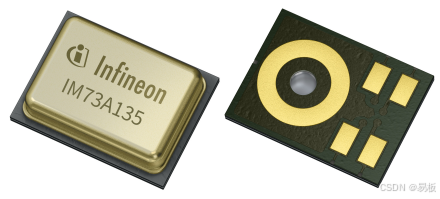

5脚咪头 IM73A135V01 下进音 差分模拟输出

在这里插入图片描述
在这里插入图片描述
IM73A135V01 pin configuration
Pin Number Name Description
1 Output + Differential Output +
2 VDD Power supply
3 Output - Differential Output -
4 GND Ground
5 GND Ground

5脚咪头 LMD3526B261-OA1 下进音 PDM输出

推荐星数：★★★★
参考价格：0.6-0.3
Data format is a single bit PDM
MEMSmic数字硅麦3526 下进音 s-26db±1 LMD:聆麦数字麦克风/3526
在这里插入图片描述

LMD3526B261-OA1 下进音 PDM输出

在这里插入图片描述

LMD3526B261-OA1

Pin # Pin Name Type Description 1 DATA Signal Output Signal 2 L/R L/R Channel Channel Select 3 CLK Clock Clock Input 4 VDD Power Power Supply 5 GND Ground Ground

5脚咪头 MP34DT05TR-A 上进音 PDM输出

参考价格：3元
推荐星数：2
在这里插入图片描述

MP34DT05TR-A 上进音 PDM输出

在这里插入图片描述

MP34DT05TR-A

在这里插入图片描述

MP34DT05TR-A

在这里插入图片描述

MP34DT05TR-A

Pin # Pin name Function
1 Vdd Power supply
2 LR Left/Right channel selection
3 CLK Synchronization input clock
4 DOUT Left/Right PDM data output
5 (ground ring) GND Ground

MEMS麦克风
方向 全指向
电源电压 1.8V
电流消耗 650uA
属性 参数值
信噪比 64dB
灵敏度 -26dB

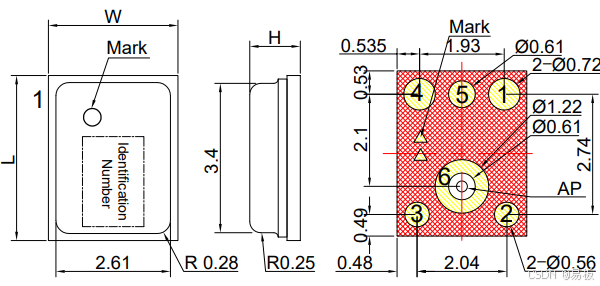

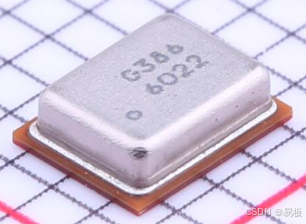

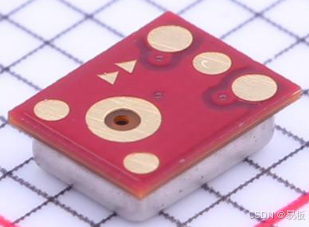

6脚咪头 S08OB383-031 下进音 模拟输出

参考价格：1.5-1 单价较高不推荐使用，虽然有6个脚，但其中4个引脚GND，模拟输出

环保标识
MEMS麦克风 1.5V-3.3V 灵敏度-38dB:
在这里插入图片描述

S08OB383-031

在这里插入图片描述

S08OB383-031 下进音 模拟输出

在这里插入图片描述

S08OB383-031 3.76*3*1.1

Pin# Function
1 Output
23 GND
56 GND
4 Power

MEMS麦克风
方向 全指向
电源电压 2V (1.5-3.3V)
电流消耗 250uA
属性 参数值
信噪比 62dB
灵敏度 -38dB
阻抗 300Ω

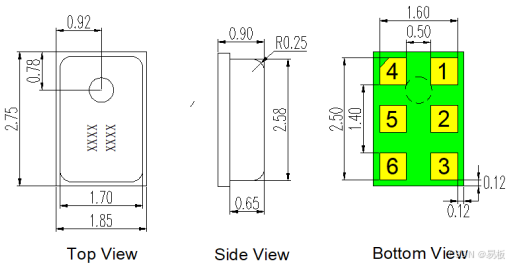

6脚数字咪头 LMD2718T271-OA5 上进音 PDM输出

注意：该种引脚排列方式有2种，1种是左3右3，另一种是上3下3.
参考价格：1.5-0.9
. Data format is a single bit PDM

在这里插入图片描述

LMD2718T271-OA5 上进音 PDM输出

在这里插入图片描述

LMD2718T271-OA5

在这里插入图片描述

LMD2718T271-OA5

Pin # Pin Name Type Description 1 GND Ground Ground 2 L/R L/R Channel Channel Select，0=LEFT 1=RIGHT 3 GND Ground Ground 4 VDD Power Power Supply 5 DATA Signal Output Signal 6 CLK Clock Clock Input

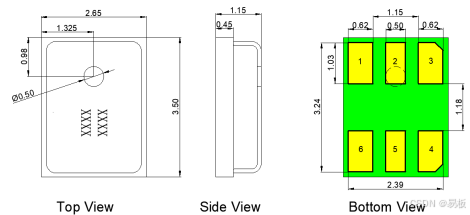

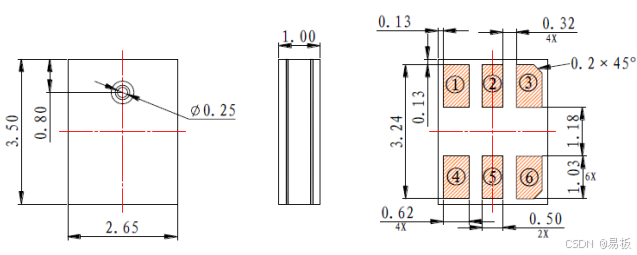

上3下3封装银色6脚数字咪头 LMD3526T261-OAC03 上进音 PDM输出

参考价格：2.3-1.3
2
MEMS麦克风
方向 全指向
电源电压 1.62V~3.6V
属性 参数值
电流消耗 750uA
灵敏度 -26dB
在这里插入图片描述

LMD3526T261-OAC03 上进音 PDM输出

在这里插入图片描述

LMD3526T261-OAC03

在这里插入图片描述

LMD3526T261-OAC03

Pin # Pin Name Type Description
1 VDD Power Power Supply
2 CLK Clock Clock Input
3 DATA Signal Output Signal
4 GND Ground Ground
5 L/R L/R Channel Channel Select
6 GND Ground Ground

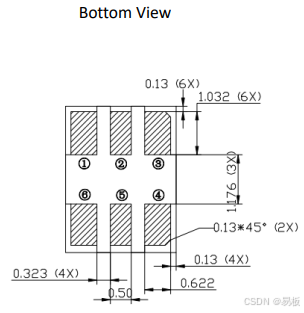

上3下3封装黑色6脚数字咪头 LMD3526T261-OY1S 上进音 PDM输出

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
Pin # Pin Name Type Description
1 VDD Power Power Supply
2 CLK Clock Clock Input
3 DATA Signal Output Signal
4 GND Ground Ground
5 L/R L/R Channel Channel Select
6 GND Ground Ground
LMD3526T261-OY1S 1.6-3.6V

MSM261D3526H1CPM
在这里插入图片描述

在这里插入图片描述
MSM261D3526H1CPM/ML-2664-3526-DT1H1 引脚编号不同，实际相同位置引脚功能相同
Pin # Pin Name
① VDD
② CLOCK
③ DATA
④/⑥ GND
⑤ SELECT
其他参考型号：
ICS-41351

大尺寸6脚封装 LMD4737T261-OAC02 上进音 PDM输出

参考价格：1.9-1
3
在这里插入图片描述

LMD4737T261-OAC02 上进音 PDM输出

在这里插入图片描述

LMD4737T261-OAC02

在这里插入图片描述

LMD4737T261-OAC02

Pin # Pin Name Type Description
1 GND Ground Ground
2 L/R L/R Channel Channel Select
3 GND Ground Ground
4 CLK Clock Clock Input
5 DATA Signal Output Signal
6 VDD Power Power Supply
MEMS麦克风
方向 全指向
电源电压 1.62V~3.6V
属性 参数值
电流消耗 750uA
信噪比 60dB
灵敏度 -26dB

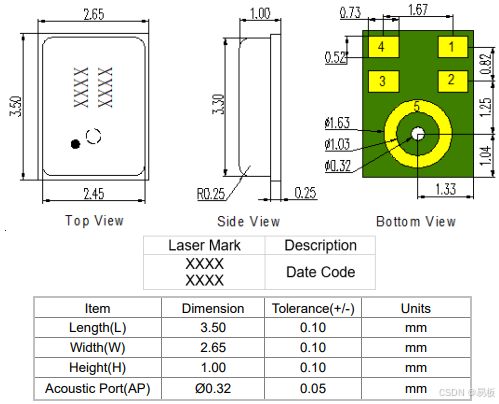

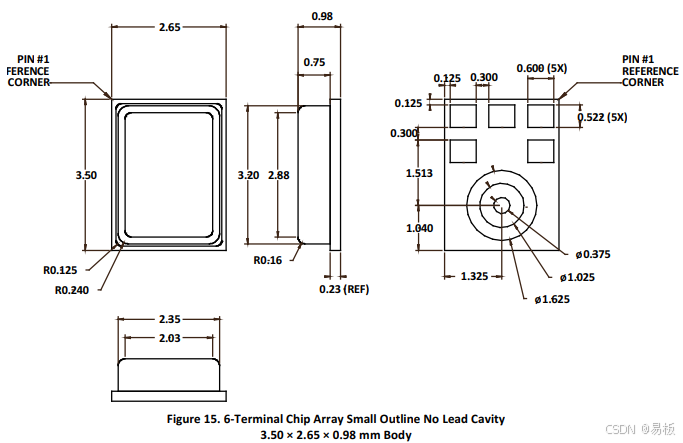

6脚数字咪头3.50×2.65mm ICS-43434 下进音 I2S输出

具有I2S输出的多模数字麦克风ICS-43434咪头LR引脚接地或电源WS接LRCLK
点上行可访问该麦克风详细介绍
参考价格：4.5
MEMS麦克风
方向 全指向
电源电压 1.65V~3.63V
属性 参数值
电流消耗 550uA
信噪比 64dB
在这里插入图片描述

ICS-43434

在这里插入图片描述

ICS-43434 下进音 I2S输出

在这里插入图片描述

ICS-43434 ![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/2329704aa6b94387b35488fec4c6ad72.png#pic_center)

CMM-3526D-261-I2S-TR

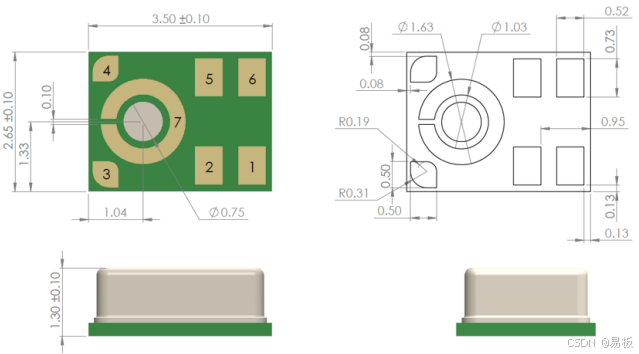

7脚数字咪头VM3000 下进音 PDM输出

参考价格：16-6
VM3000AA
在这里插入图片描述

VM3000

在这里插入图片描述

VM3000 下进音 PDM输出

MEMS麦克风
方向 全指向
电源电压 1.6V~3.6V
电流消耗 775uA
属性 参数值
信噪比 62dB
灵敏度 -26dB

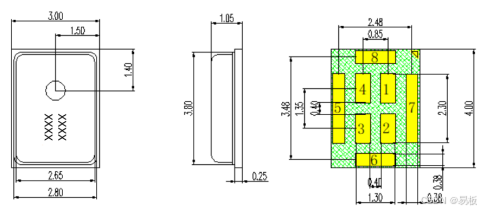

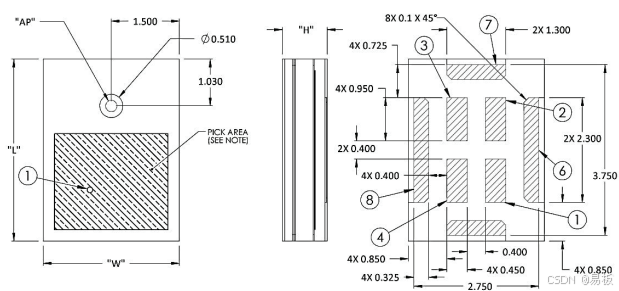

8脚银色咪头4x3mm LMD4030T261-OA1 上进音 PDM输出

参考价格： 2-1.1

商品目录 MEMS麦克风
方向 全指向
电源电压 1.62V~3.6V
属性 参数值
电流消耗 750uA
信噪比 58dB
灵敏度 -26dB
在这里插入图片描述

LMD4030T261-OA1 上进音 PDM输出

在这里插入图片描述

LMD4030T261-OA1

在这里插入图片描述

LMD4030T261-OA1 需注意，部分型号引脚编号不同

Pin # Pin Name Type Description
1 CLK Clock Clock Input
2 DATA Signal Output Signal
3 VDD Power Power Supply
4 L/R L/R Channel Channel Select
5 GND Ground Ground
6 GND Ground Ground
7 GND Ground Ground
8 GND Ground Ground

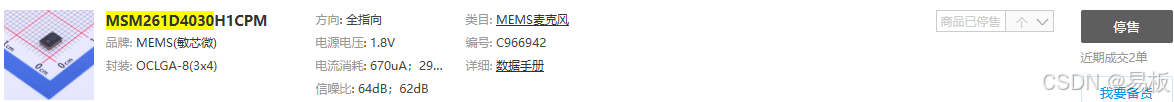

型号 参考价格 其他型号1：SPK0838HT4H-1 1.9-0.7 其他型号2: MSM26D4030H11 1.6 其他型号3：MSM261D4030H1CPM 2.5-2.1 SPK0641HT4H-1 10.00+

MSM261D4030

8脚黑色咪头4x3mm SPK0641HT4H-1 上进音 PDM输出

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
Pin # Pin Name Type Description
1 DATA Digital O PDM Output
2 CLOCK Digital I Clock Input
3 SELECT Non-Digital Input Lo/Hi (L/R) Select. This pin is internally pulled low
4 Vdd Power Power Supply
5 GROUND Power Ground
6 GROUND Power Ground
7 GROUND Power Ground
8 GROUND Power Ground

8脚数字咪头4x3mm MSM261S4030H0R 上进音 I2S输出 已停产，该厂家所有I2S输出麦克风已停产

参考价格：10-7

在这里插入图片描述

MSM261S4030H0R 上进音 I2S输出

在这里插入图片描述

MSM261S4030H0R

Pin # Pin Name Type Description
1 GROUND Power Ground
2 SELECT Non-Digital
Input
Lo/Hi (L/R) Select
This pin is internally pulled low. 3 GROUND Power Ground
4 CLOCK Digital I Clock Input
5 DATA Digital O PDM Output
6 VDD Power Power Supply

9脚数字咪头 INMP441 下进音 I2S输出 厂家不推荐在新设计中使用

参考价格：10-7.00
INMP441ACEZ-R0* −40°C to +85°C
INMP441ACEZ-R7† −40°C to +85°C

在这里插入图片描述

INMP441 下进音 I2S输出

在这里插入图片描述

INMP441

具有高精度 24 位数据的数字 I²S 接口
61 dBA 的高信噪比
高灵敏度：-26 dBFS
60 Hz 至 15 kHz 的平坦频率响应
低电流消耗：1.4mA
−75 dBFS 的高 PSR
小型 4.72 mm × 3.76 mm × 1 mm 表面贴装封装
