Vivado配置FPGA固化功能（掉电保存）

本文使用EGO1开发板，Vivado版本2017.4

本文参考博客https://blog.csdn.net/qq_43501721/article/details/106893201以数码管显示12345678的项目为例

数码管项目参考视频教程https://www.bilibili.com/video/BV1Rp4y1i7Nn/?spm_id_from=333.337.search-card.all.click&vd_source=2e5f2a322e851c4c36c8b578c5cf34c8

本文操作实战效果，见哔哩哔哩同名视频

具体操作如下（与视频一致，以防大家漏掉操作）：

确保项目已写好比特流文件

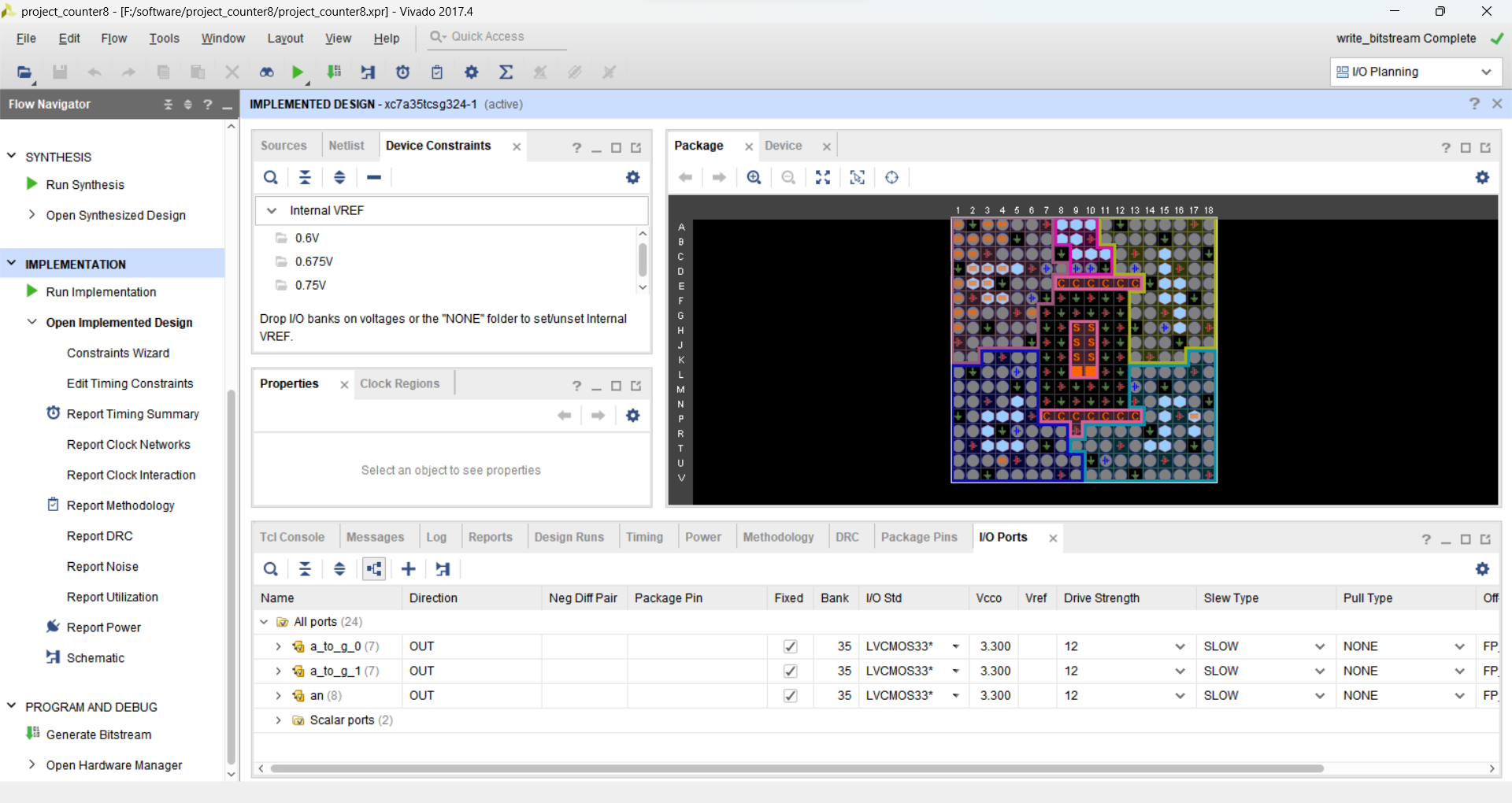

点击“Open Implemented Design” ，出现此界面

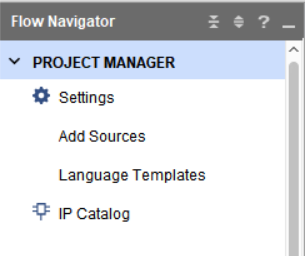

选择“Settings”

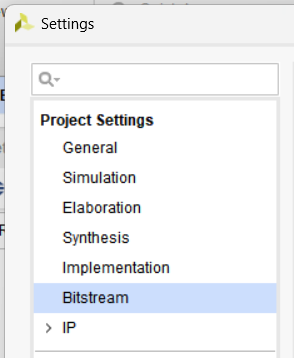

点击“Bitstream”

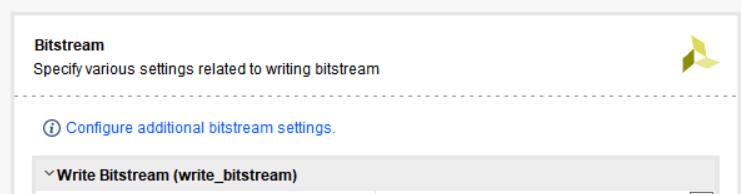

点击“Configure additional bitstream settings.”

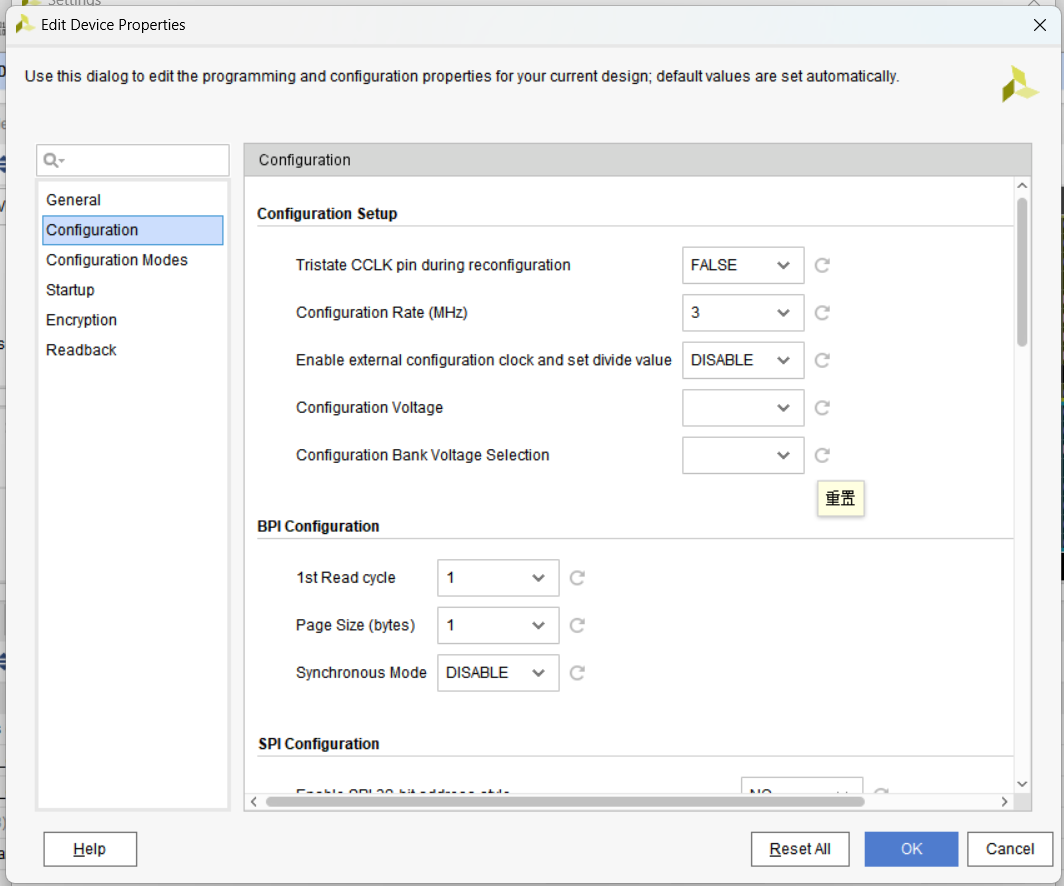

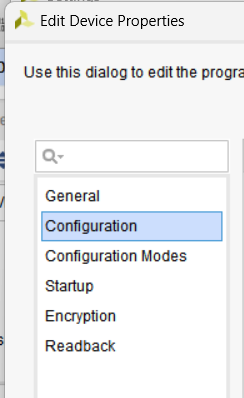

选择“Configuration”

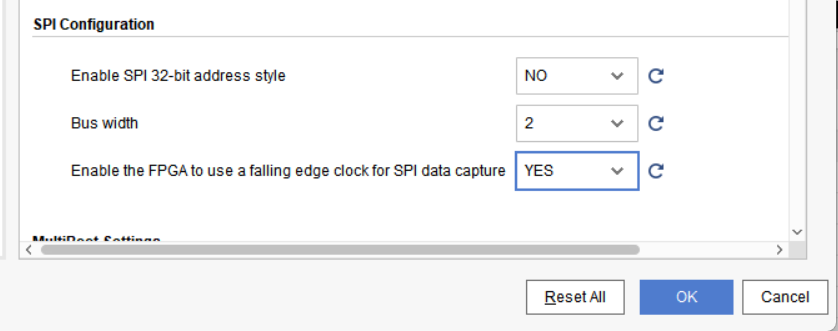

如下图配置即可 ，其他保持默认不变，配置好后点击“OK”

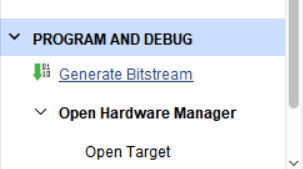

 点击“Generate Bitstream”再写一次比特流文件

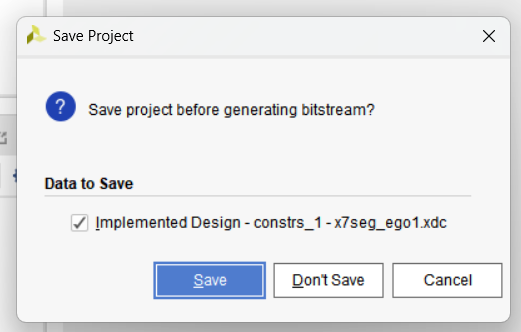

点击“Save”，保存刚才的操作

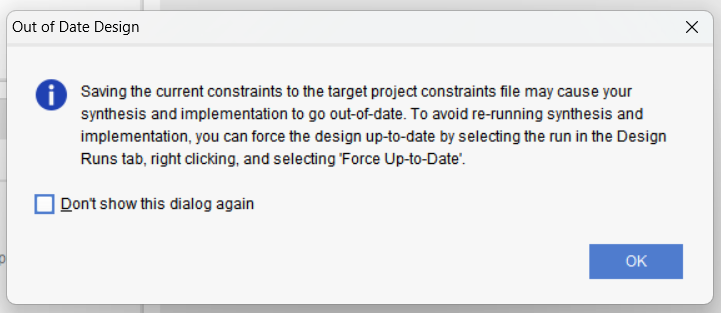

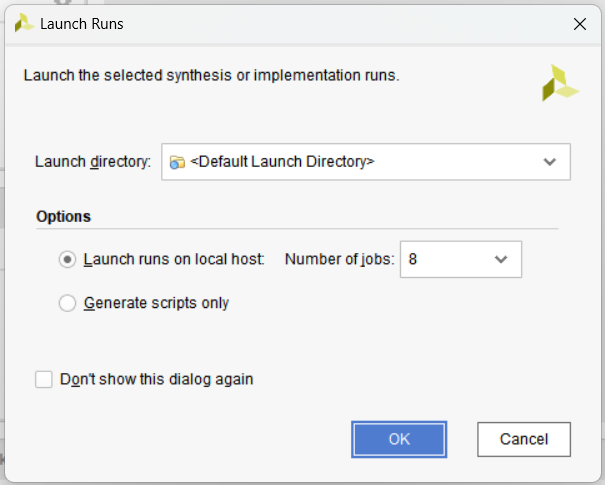

 点击“OK”

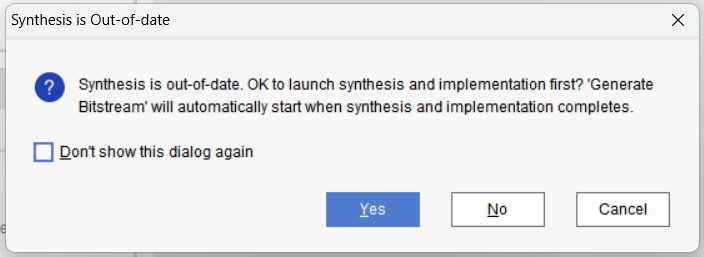

点击“YES”

 点击“OK”

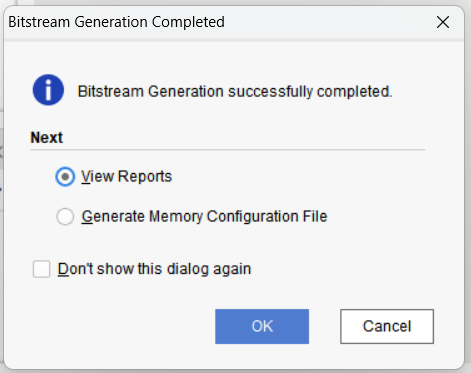

写好比特流文件后，点击“OK”即可

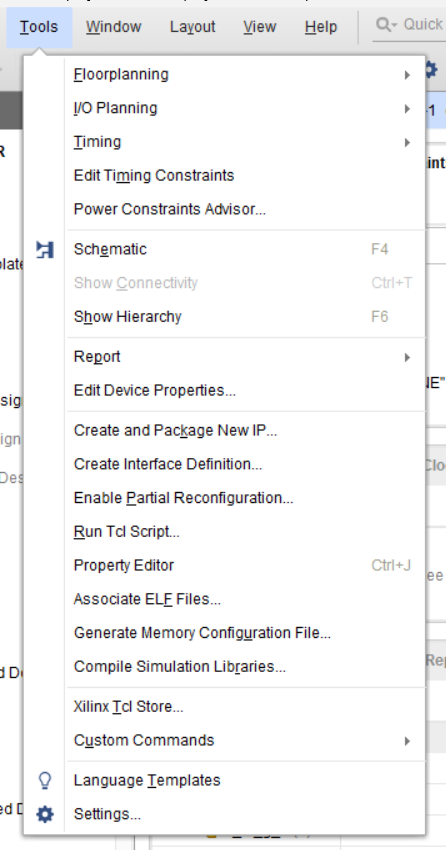

点击“Tools”，选择“Generate Memory Configuration File...”

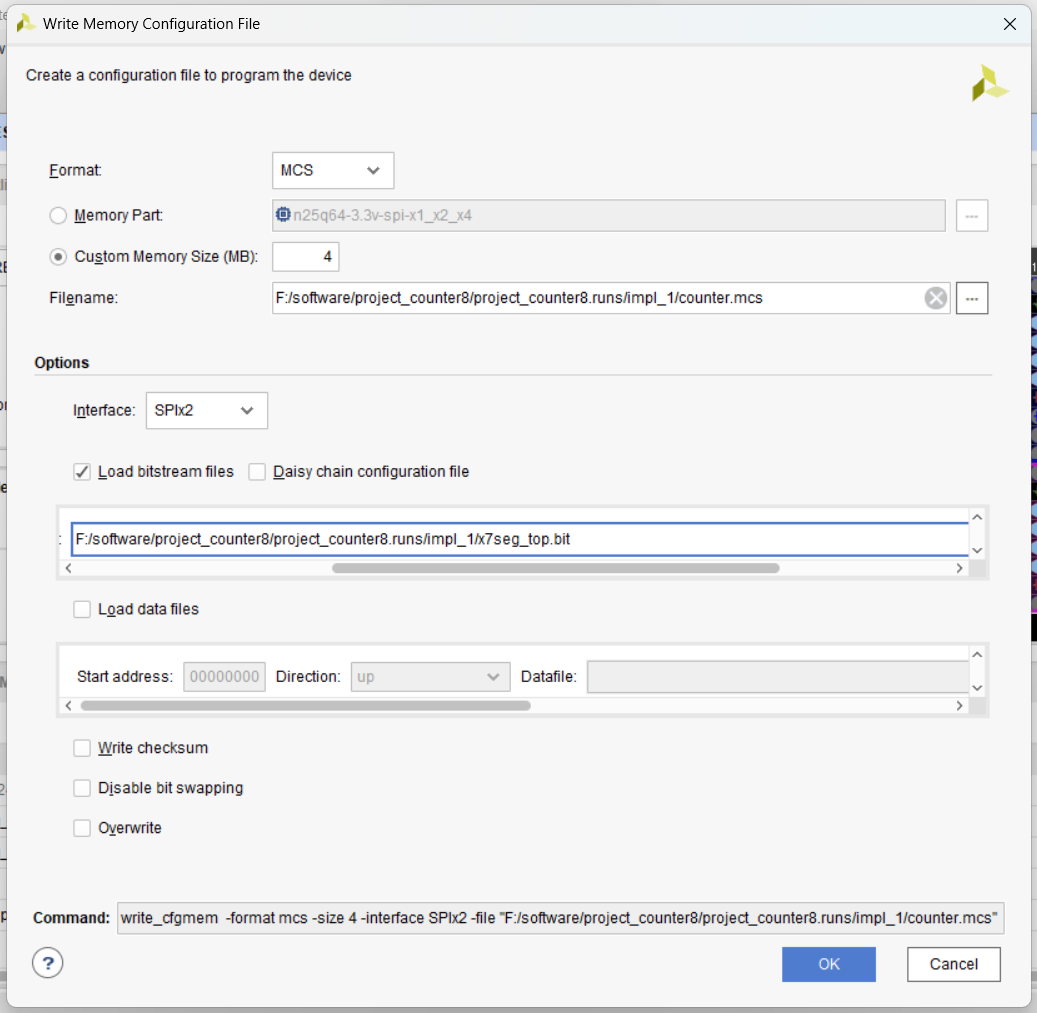

 按图中配置，“Filename”点击右侧“...”

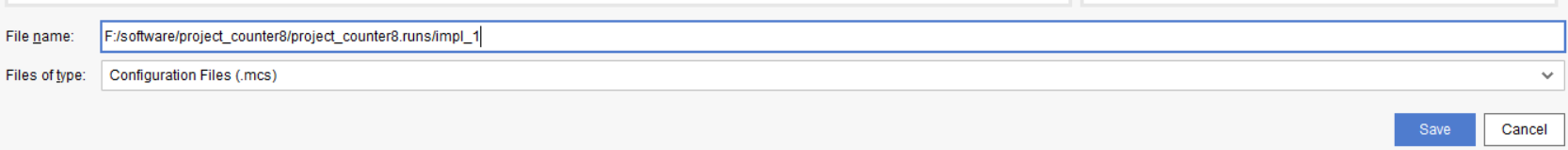

在此目录下，手动添加“/xx.mcs”文件，自主命名即可

 命名好后，点击“Save”

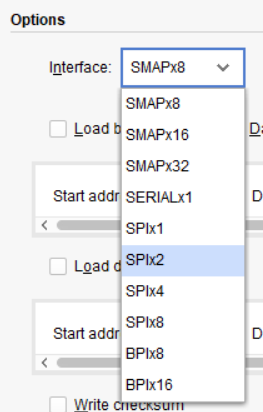

选择“SPIx2”

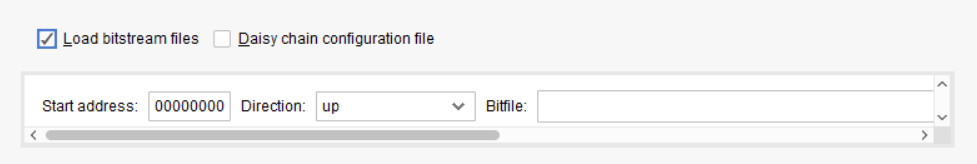

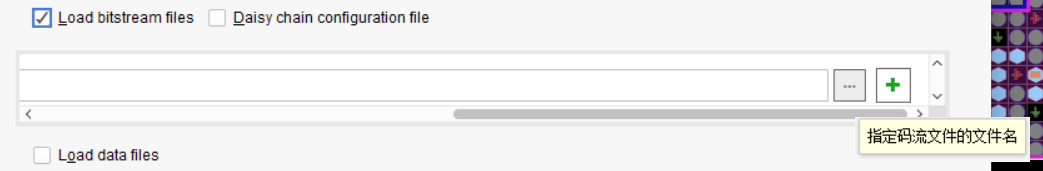

 按下图勾选“Load bitstream files”

横向拖拽到最后，点击“...”

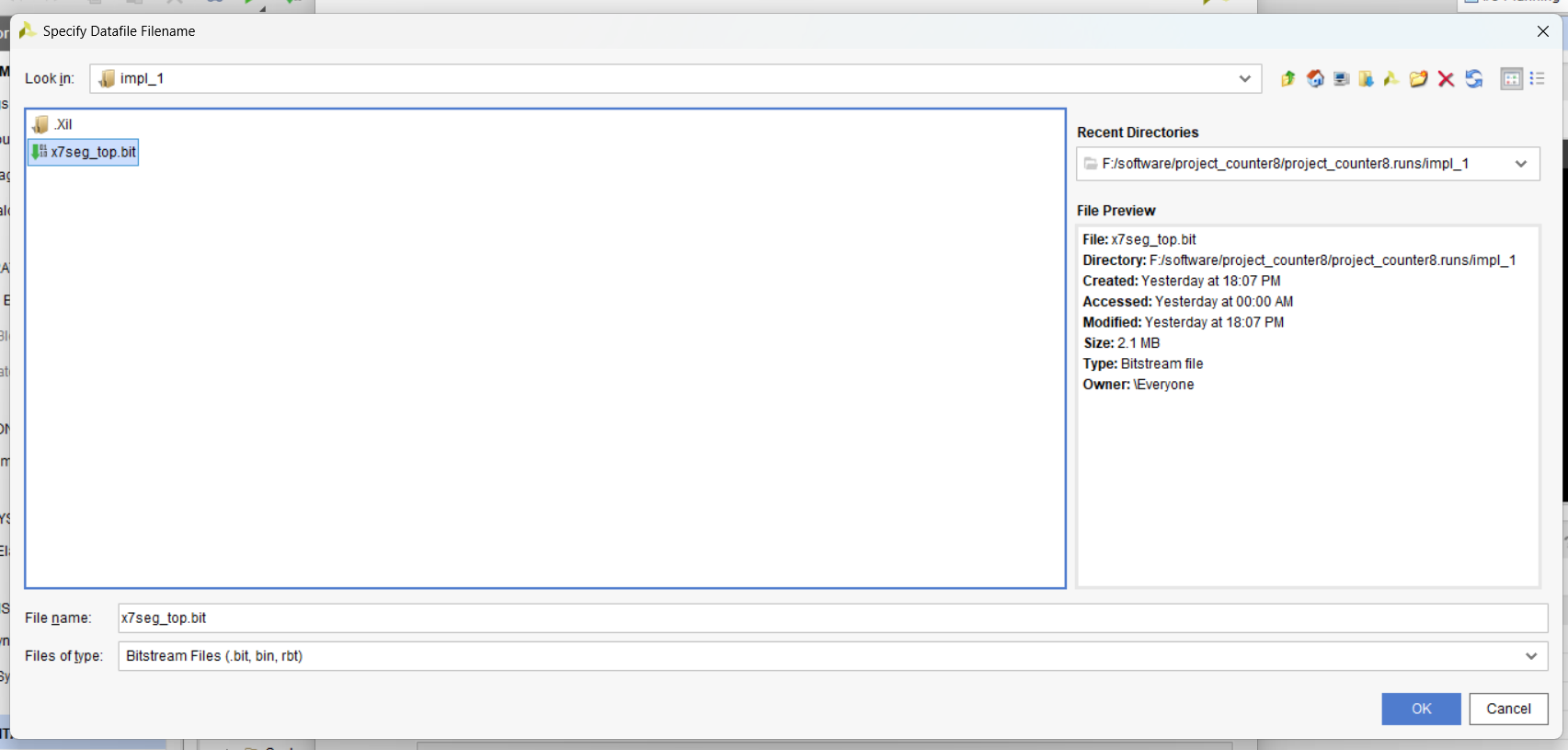

 选择“.bit”文件，点击“OK”

其他不用操作，点击“OK”

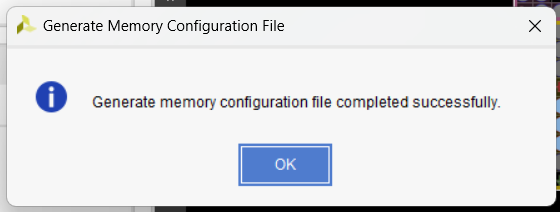

 点击“OK”即可

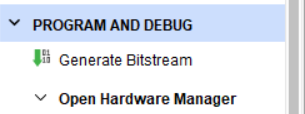

点击“Open Hardware Manager”

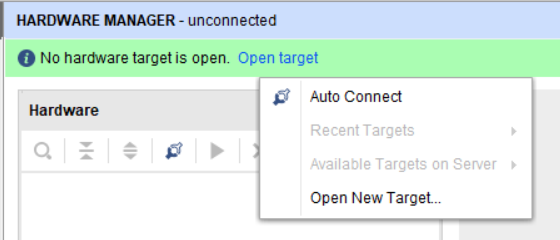

将电脑与EGO1板子连接好，点击“Open target”，选择“Auto Connect”完成自动连接

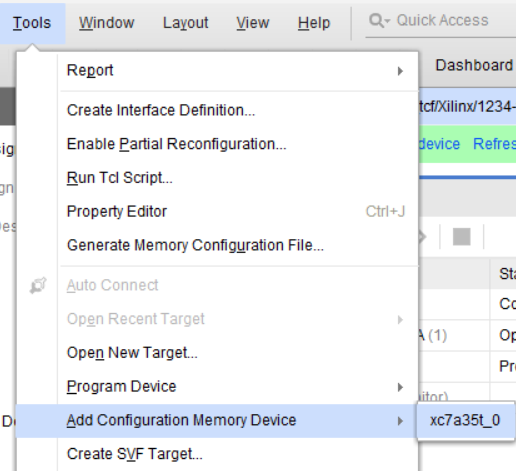

 选择“Tools”中“Add Configuration Memory Device”，点击“xc7a35t_0”

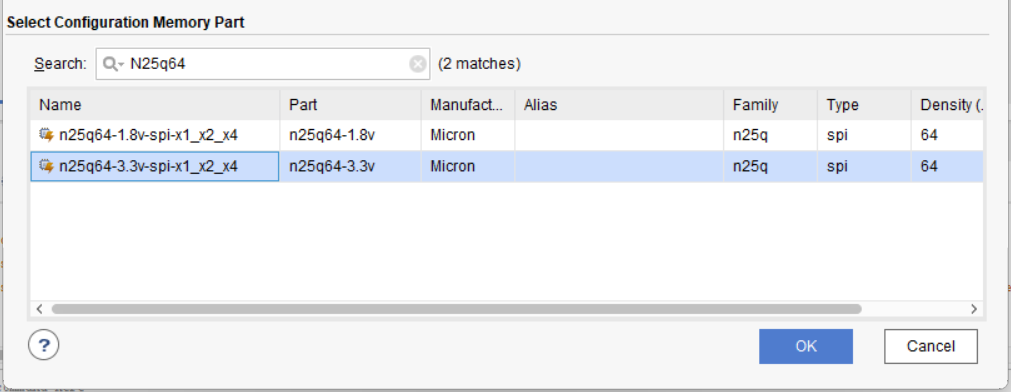

搜索“N25Q64”，选择“n25q64-3.3v-spi-x1_x2_x4”，点击“OK”

 选择“OK”

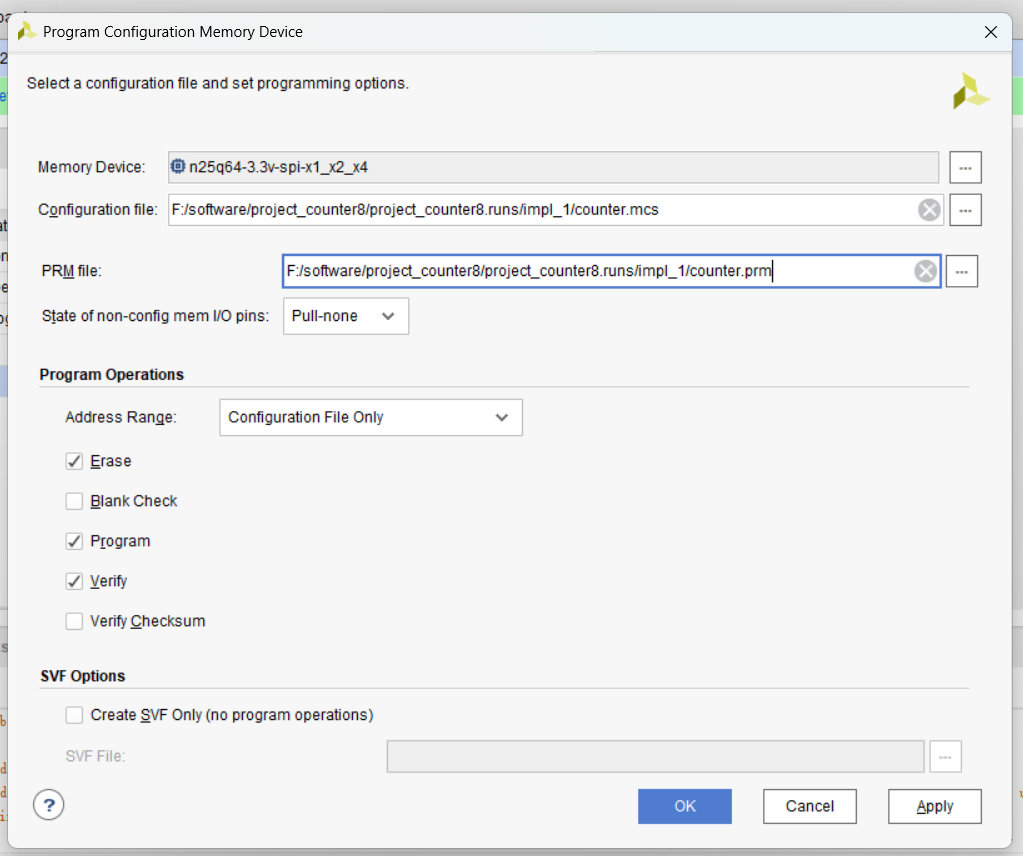

点击最右侧“...”

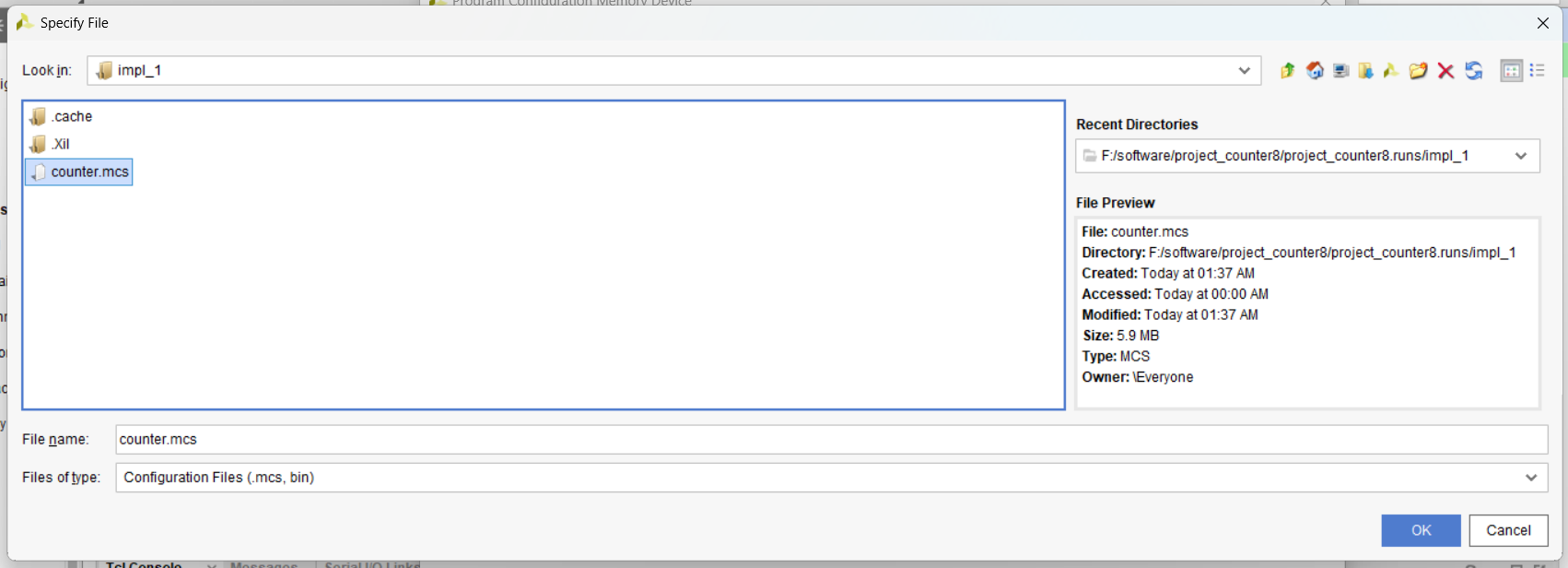

选择之前创建的“xx.mcs”文件，点击“OK”

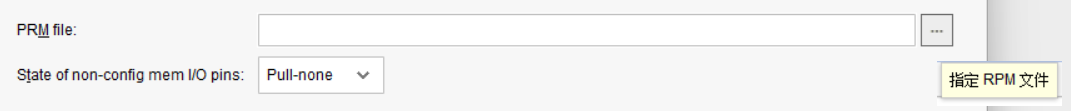

 点击最右侧“...”

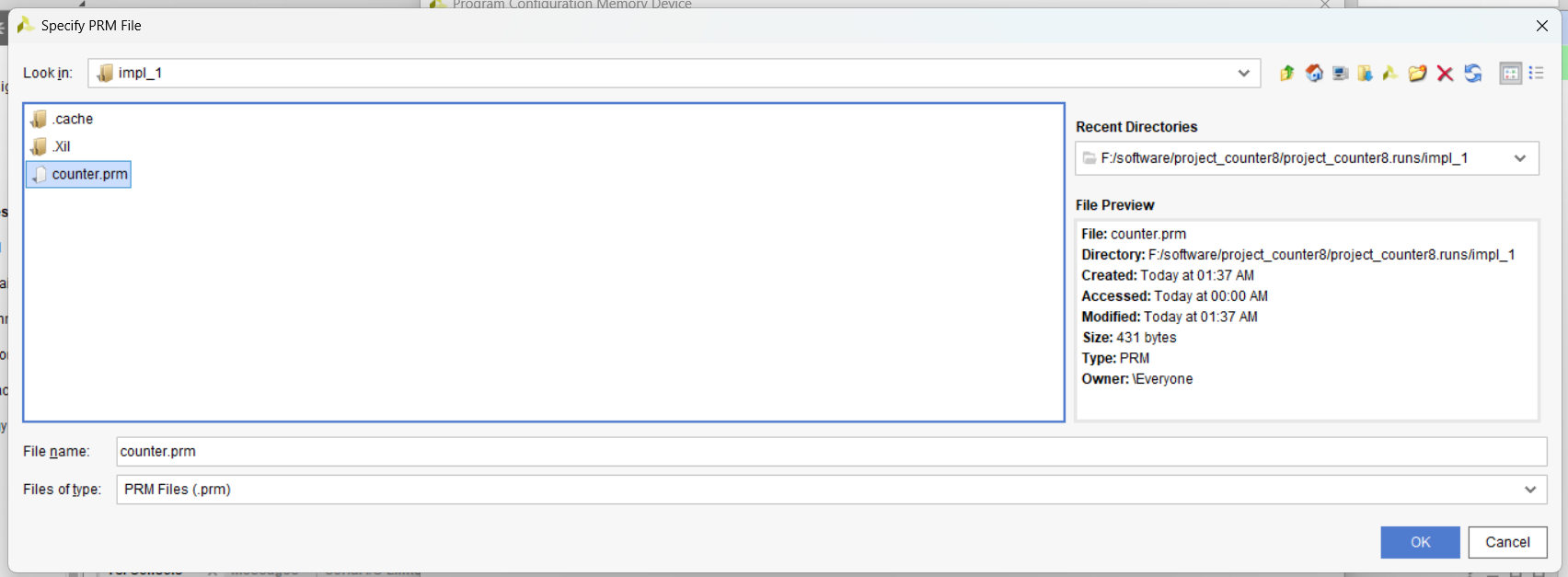

选择“xx.prm”文件，点击“OK”

 其他选项保持默认不变，点击“Apply”，点击“OK”

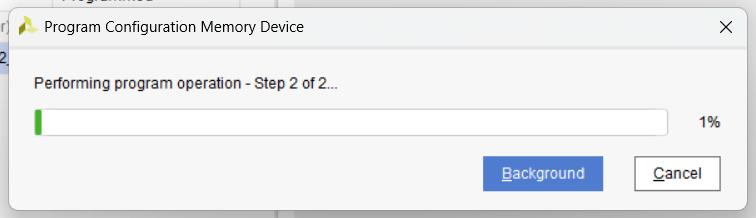

等待这个进度条

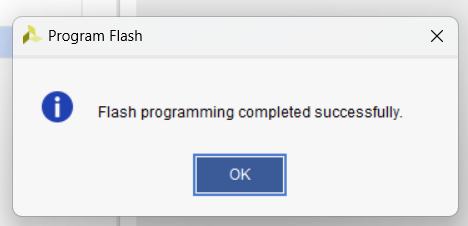

 点击“OK”

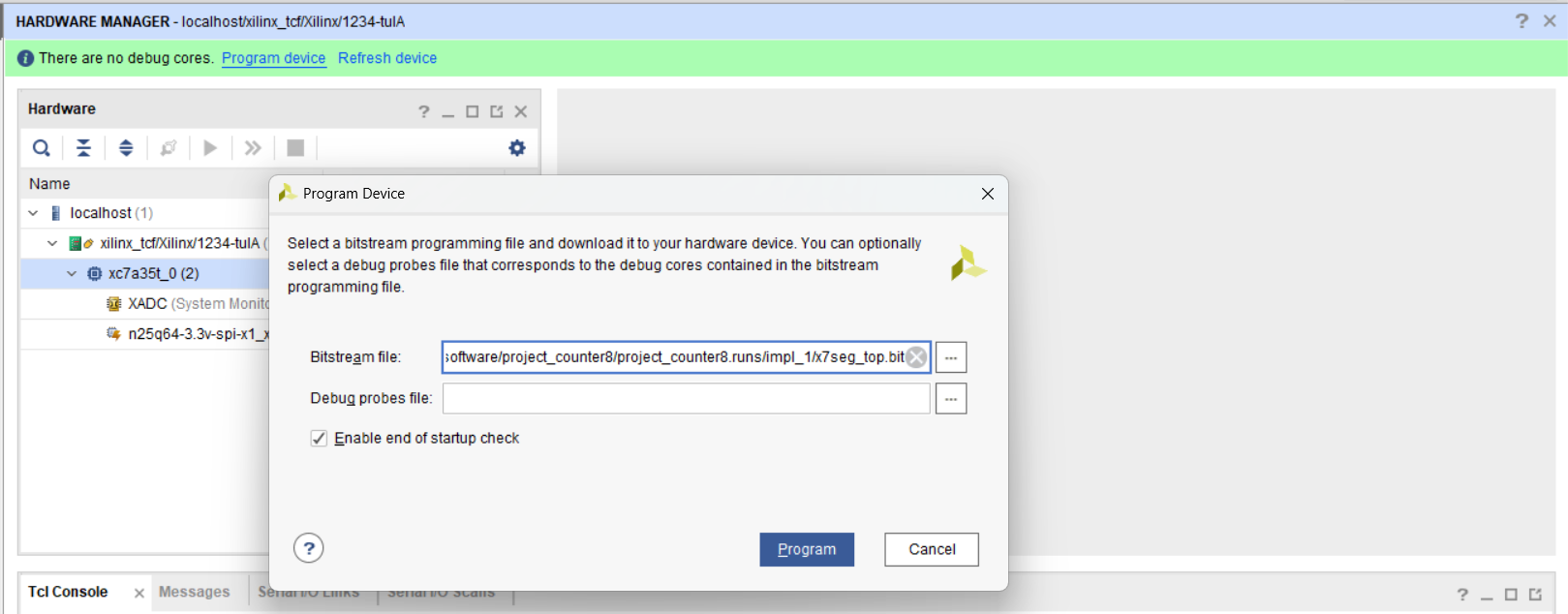

点击“Program Device”，点击“Program”

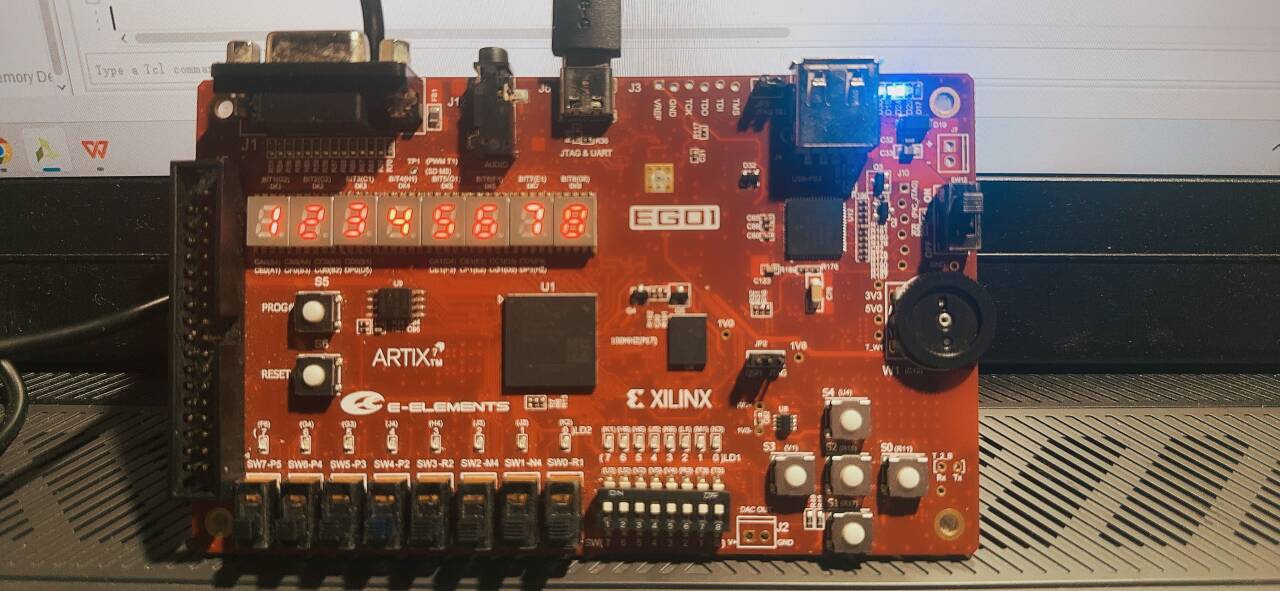

 效果如下
