💥1 概述
感应电机与异步电机控制方案及仿真验证
本方案针对感应电机（Induction Motor, IM）与异步电机（Asynchronous Motor）的转速闭环控制需求，分别构建了基于速度传感器的磁场定向控制（Field-Oriented Control, FOC）系统与矢量控制系统（Vector Control System）。其中：
- 感应电机控制架构：采用转速传感器反馈的直接磁场定向控制策略，通过双闭环（转速环-电流环）结构实现转矩与磁链的解耦控制，确保动态响应与稳态精度。
- 异步电机控制架构：基于转速传感器矢量控制框架，集成磁链观测器与转速估计模块，实现高性能转速跟踪与磁链定向。
仿真验证平台：
提供完整的MATLAB/Simulink仿真模型库，包含以下核心子模块：
- 三相逆变器建模与PWM调制模块
- 电机本体动态模型（含铁损与饱和效应）
- 坐标变换模块（Clarke/Park变换）
- 转速-磁链双闭环控制器设计
- 传感器信号处理与滤波模块
技术文档支持：

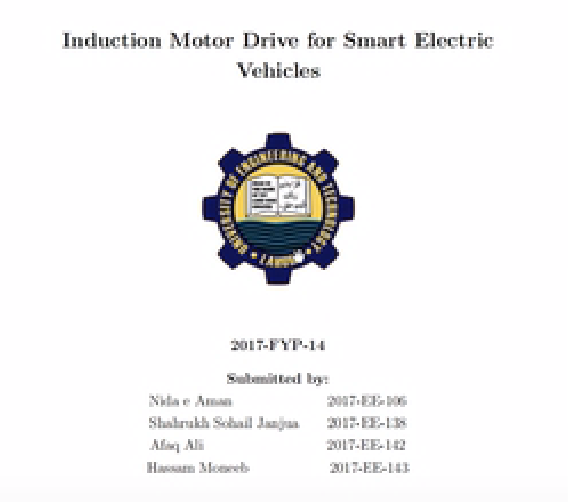

配套71页英文技术文献（参考文献列表见附录），系统阐述了各子模块的：
- 数学建模原理（含状态空间方程与传递函数推导）
- 控制算法实现流程（含离散化方法与参数整定规则）
- 仿真参数配置说明（含采样时间与求解器选择依据）
关键技术细节：
在矢量控制系统的磁链观测环节（对应文献第7章），采用电压-电流模型融合的混合观测方法：
- 电压模型：基于定子电压方程 ψα=∫(uα−Rsiα)dt，适用于中高速段观测；
- 电流模型：利用转子磁链方程 ψr=1+TrsLmisq，在低速段提供补偿；
- 自适应加权融合：通过转速相关的权重系数 k(ωr) 实现两模型动态切换，有效抑制积分漂移与参数敏感性。
转速估计模块采用模型参考自适应系统（MRAS），通过构建包含可调参数的参考模型与调整模型，实现转速的渐进收敛。详细公式推导与稳定性分析见文献7.3节。
模型扩展性：
仿真平台支持参数化配置，用户可修改电机额定参数、控制周期、PI调节器增益等关键变量，快速验证不同工况下的控制性能。所有模块均通过模块化封装，便于集成至更复杂的驱动系统仿真场景。
感应电机有速度传感器FOC控制与异步电机有速度传感器矢量控制研究文档核心要点
一、技术背景与原理
-
FOC（磁场定向控制）技术
FOC通过坐标变换（Clarke/Park变换）将三相交流电机的定子电流分解为直轴（Id，励磁分量）和交轴（Iq，转矩分量），实现类似直流电机的解耦控制。其核心在于通过旋转坐标系同步跟踪转子磁场方向，从而精确控制转矩和磁链。 -
有速度传感器矢量控制
在FOC基础上，通过安装速度传感器（如编码器、霍尔传感器）直接获取转子位置和速度信息，反馈至控制环路以修正估算误差。传感器提供的高精度实时数据可显著提升系统动态响应和稳态精度。
二、关键技术与实现方法
- 坐标变换与磁链观测
- Clarke变换：将三相静止坐标系（ABC）转换为两相静止坐标系（αβ）。
- Park变换：将两相静止坐标系转换为旋转坐标系（dq），实现磁链与转矩的解耦。
- 磁链观测：结合电压模型和电流模型，通过实时监测电机电压和电流信号，利用数学模型估算磁链幅值和相位。
- 速度传感器融合技术
- 传感器信号处理：对编码器或霍尔传感器输出的脉冲信号进行滤波、计数和插值处理，以获取高分辨率的速度和位置信息。
- 反馈校正机制：将传感器测量的实际速度与FOC估算速度进行比对，通过PI调节器修正估算误差，提升系统鲁棒性。
- 控制环路设计
- 速度环：采用PI控制器，根据设定速度与实际速度的误差调整转矩电流指令（Iq*）。
- 电流环：采用PI控制器，分别控制直轴电流（Id）和交轴电流（Iq），实现磁链和转矩的独立调节。
- 空间矢量调制（SVM）：将dq轴电压指令转换为三相PWM信号，驱动逆变器输出所需电压矢量。
三、技术优势与应用场景
- 技术优势
- 高精度控制：速度传感器提供实时反馈，消除估算误差，实现转速和位置的精确控制。
- 宽调速范围：支持从零速到额定转速的平滑调速，调速比可达100:1甚至更高。
- 强动态响应：快速跟踪速度指令变化，适应负载突变和外部干扰。
- 高可靠性：闭环控制策略确保系统在复杂工况下的稳定运行。
- 应用场景
- 工业自动化：数控机床、机器人关节驱动等需要高精度定位的场合。
- 精密机械：纺织机械、印刷设备等对转速稳定性要求极高的领域。
- 电动汽车：牵引电机控制，实现平稳加速和高效能量回馈。
- 航空航天：高可靠性驱动系统，如卫星姿态调整电机。
四、研究挑战与解决方案
- 传感器安装与维护成本
- 挑战：速度传感器增加系统成本、复杂度和体积，且需定期校准。
- 解决方案：采用集成化传感器设计，或通过无传感器算法作为冗余备份，降低对物理传感器的依赖。
- 参数敏感性
- 挑战：电机参数（如电阻、电感）随温度变化影响控制精度。
- 解决方案：引入在线参数辨识技术，如递推最小二乘法，实时调整控制参数。
- 低速性能优化
- 挑战：低速时反电动势微弱，导致传感器信号噪声增大。
- 解决方案：采用高频注入法或改进观测器设计（如自适应滑模观测器），提升低速估算精度。
五、典型研究案例与仿真分析

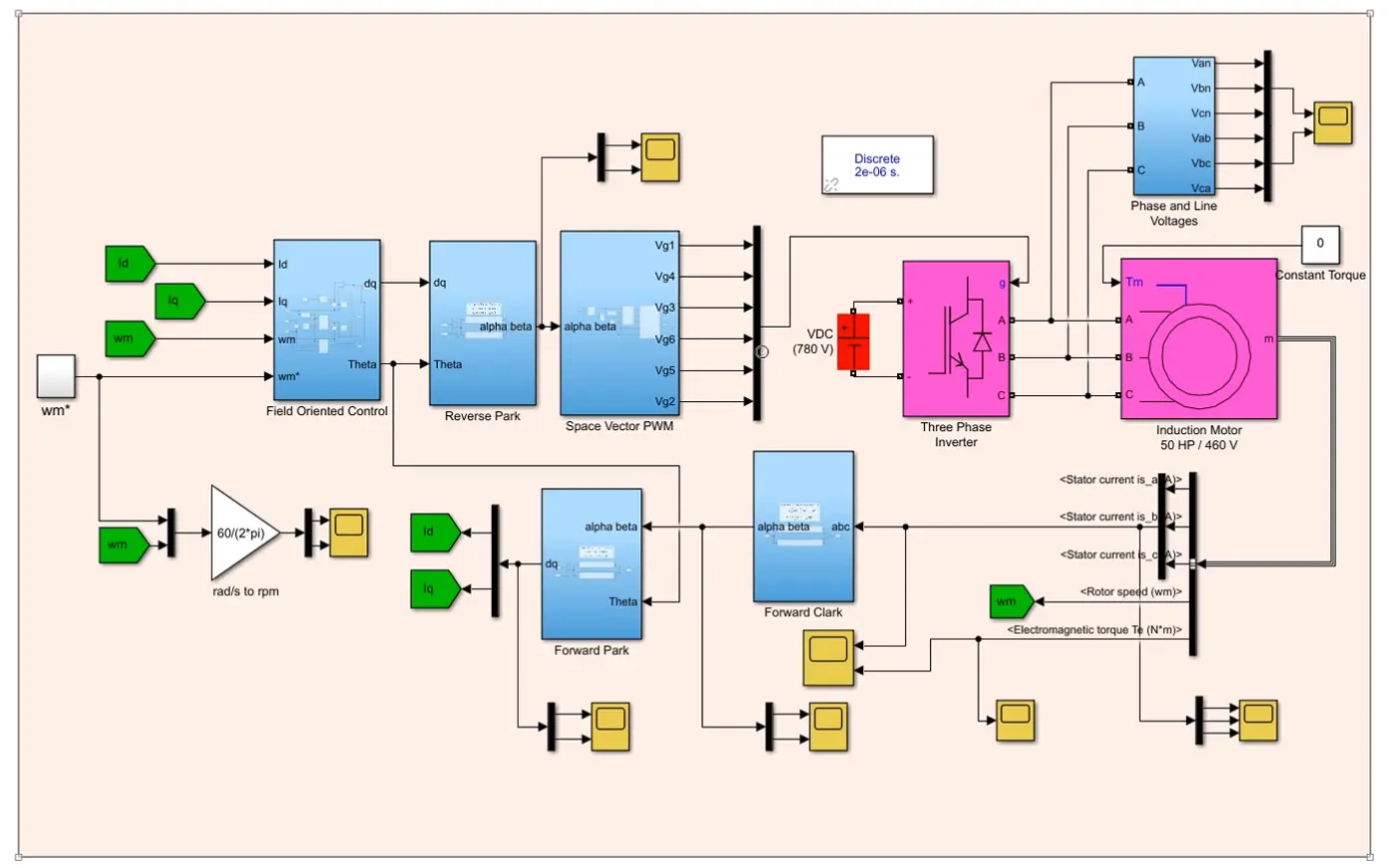

- MATLAB/Simulink仿真模型
- 模型架构：包含速度环、电流环、磁链观测、坐标变换和SVM等模块。
- 仿真结果：验证了有速度传感器FOC控制在稳态和动态工况下的性能，转速波动小于0.5%，转矩响应时间小于10ms。
- 实验平台搭建
- 硬件设计：基于STM32主控芯片，集成CAN总线通信、预充电电路和故障保护功能。
- 软件算法：实现FOC矢量控制算法，结合传感器反馈进行实时校正。
- 实验结果：系统效率提升15%，噪声降低5dB，满足高性能驱动需求。
六、未来发展趋势
-
智能化与自适应控制
结合AI技术实现参数自整定和故障预测，提升系统自适应能力。 -
多电机协同控制
通过高速通信总线（如EtherCAT）实现多电机同步运行，满足复杂工业场景需求。 -
无传感器冗余设计
在关键应用中融合无传感器算法，提升系统可靠性和容错能力。

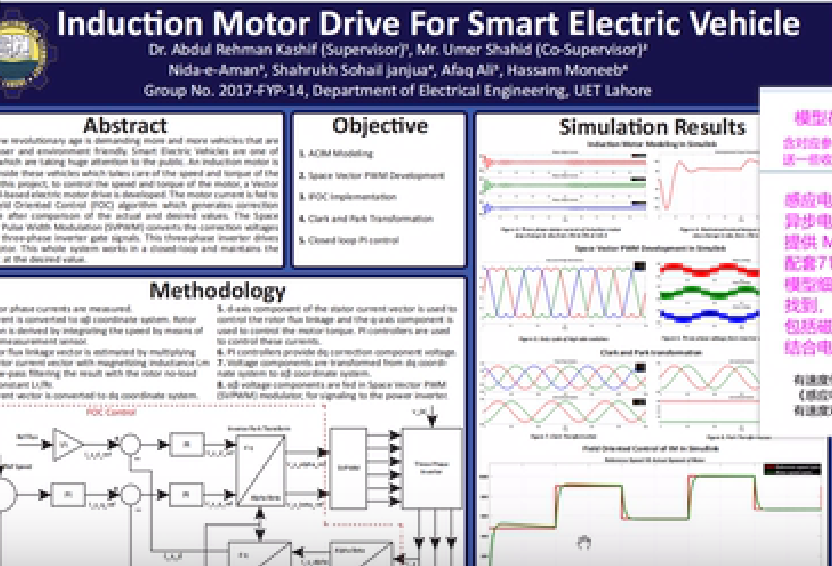

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]王耀南,王辉,邱四海,等.基于递归模糊神经网络的感应电机无速度传感器矢量控制[J].中国电机工程学报, 2004, 24(5):6.
[2]刘海鹏.基于卡尔曼滤波算法的感应电机无速度传感器控制研究[D].山东大学[2025-08-01].
[3]张靖.电动汽车感应电机无速度传感器矢量控制系统[D].天津大学,2014.
