小梅哥ZYNQ7000系列-XC7Z015-PS端USB2.0裸机开发_zynq usb2.0

小梅哥ZYNQ7000系列-XC7Z015-PS端USB2.0裸机开发–包含板子开发流程，使用USB SLAVE功能，将fpga当作U盘

一、基本知识

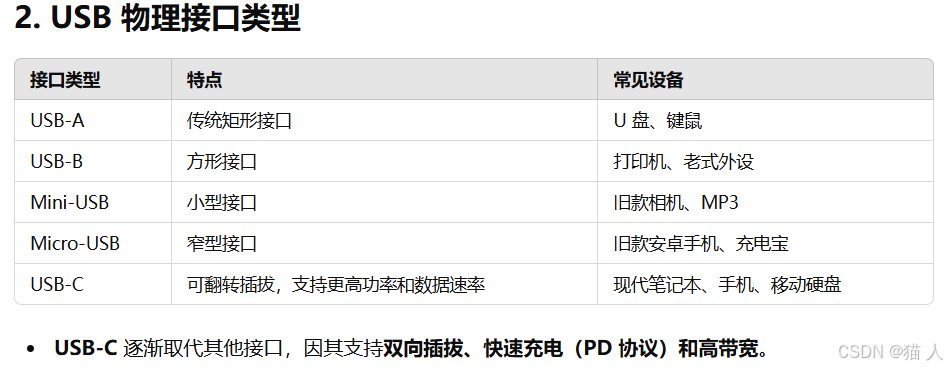

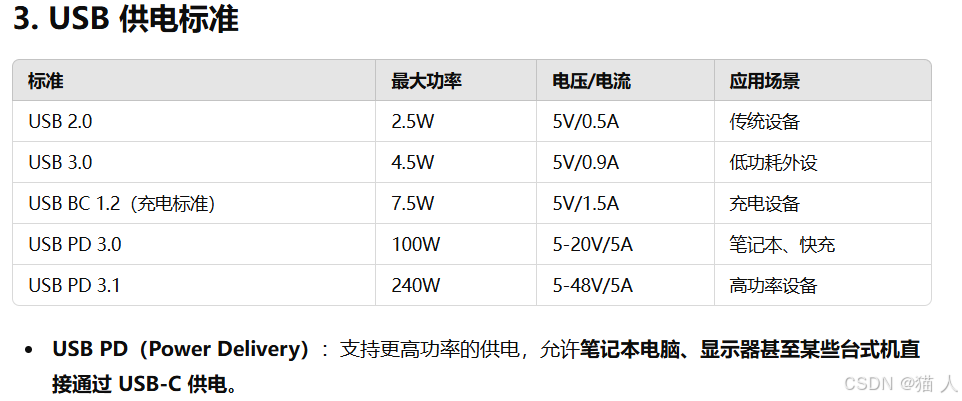

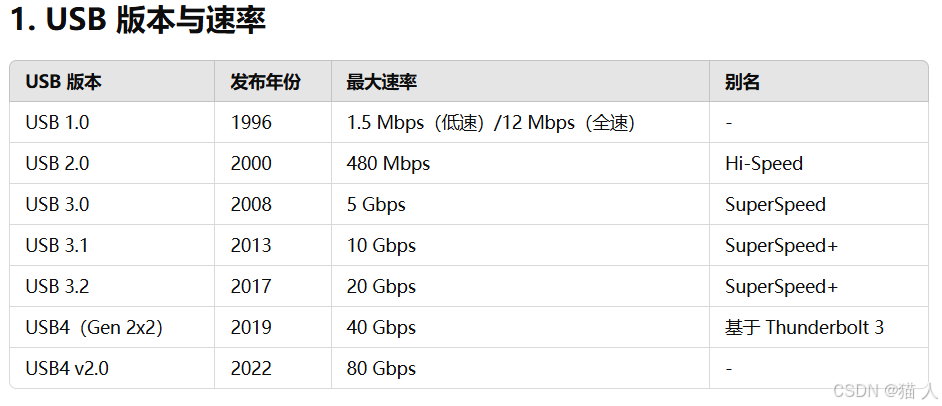

USB（Universal Serial Bus，通用串行总线）是一种用于连接计算机及其外设的标准接口，支持数据传输、设备供电和通信。广泛应用于存储设备、外设（键盘、鼠标）、手机充电等场景。

二、小梅哥板子原理图

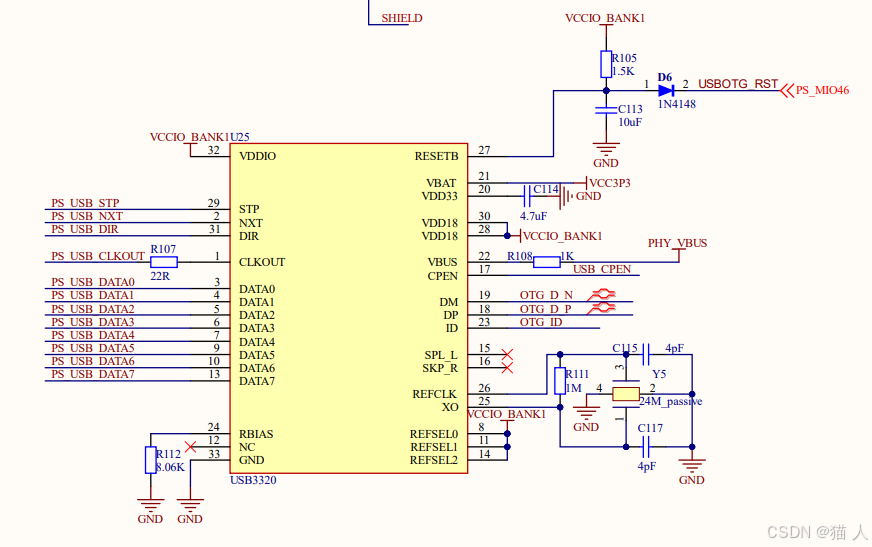

USB3320 是 Microchip（原 SMSC）公司生产的一款 USB 2.0 ULPI PHY 芯片，主要用于嵌入式系统（如 Zynq-7000）的 USB 接口扩展。它可以将 ULPI（UTMI+ Low Pin Interface） 信号转换为标准的 USB 2.0 信号，使 Zynq-7000 能够支持 USB Host、Device 和 OTG 模式。

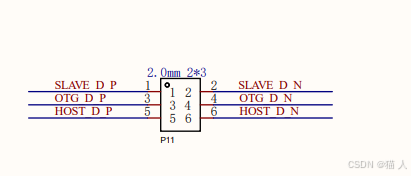

切记这里如下图，记得选择主从模式，这次实验是需要用跳线帽将OTG-D_P和SLAVE_D_P连接、OTG-D_N和SLAVE_D_N连接。
ZYNQ7000是支持OTG模式的，但是板子上加了USB HUB这个扩展口，所以物理分开了。

三、开发流程–硬件设计

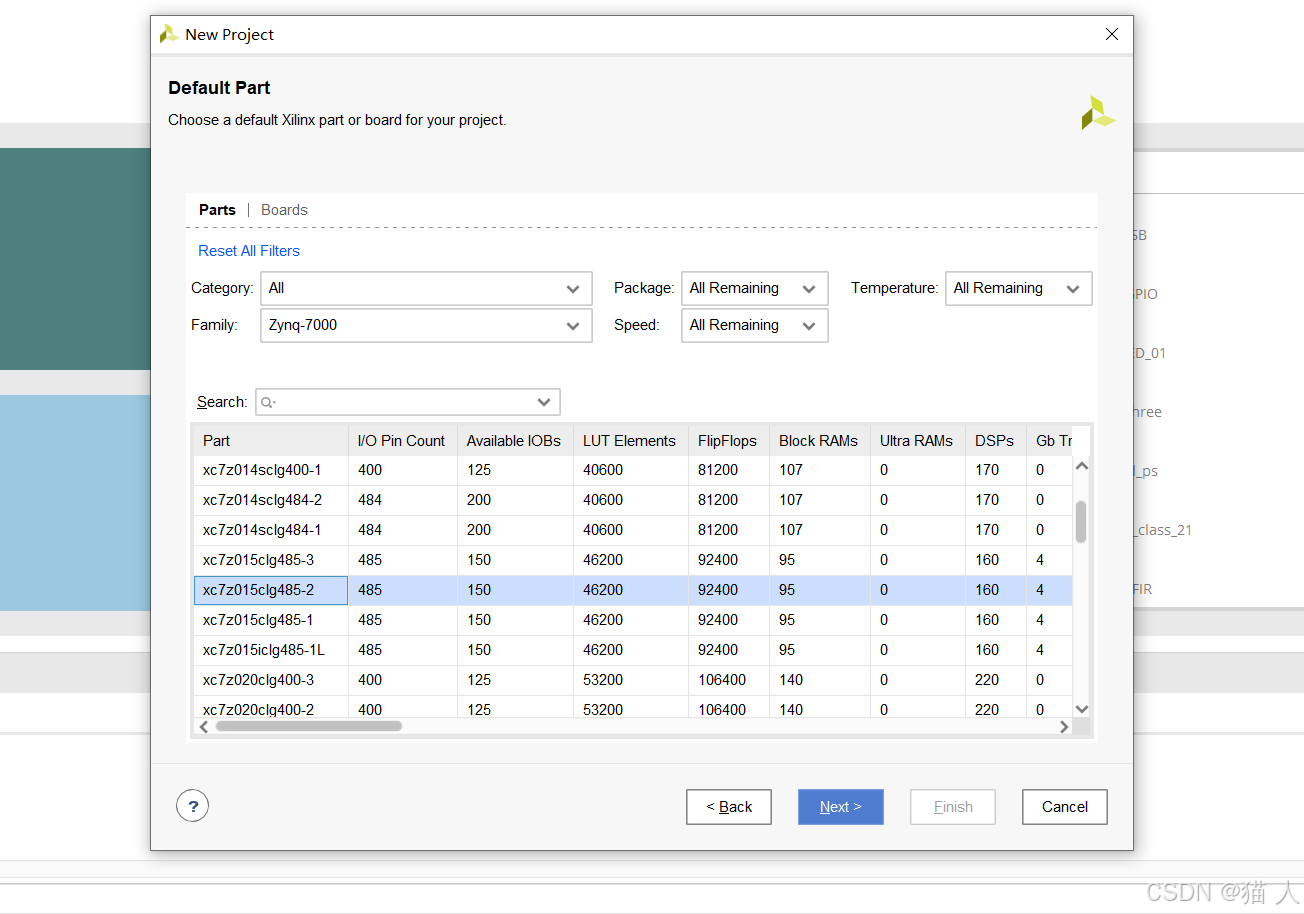

1、新建工程略，选择自己的芯片就好，这里选择XC7Z015clg485-2

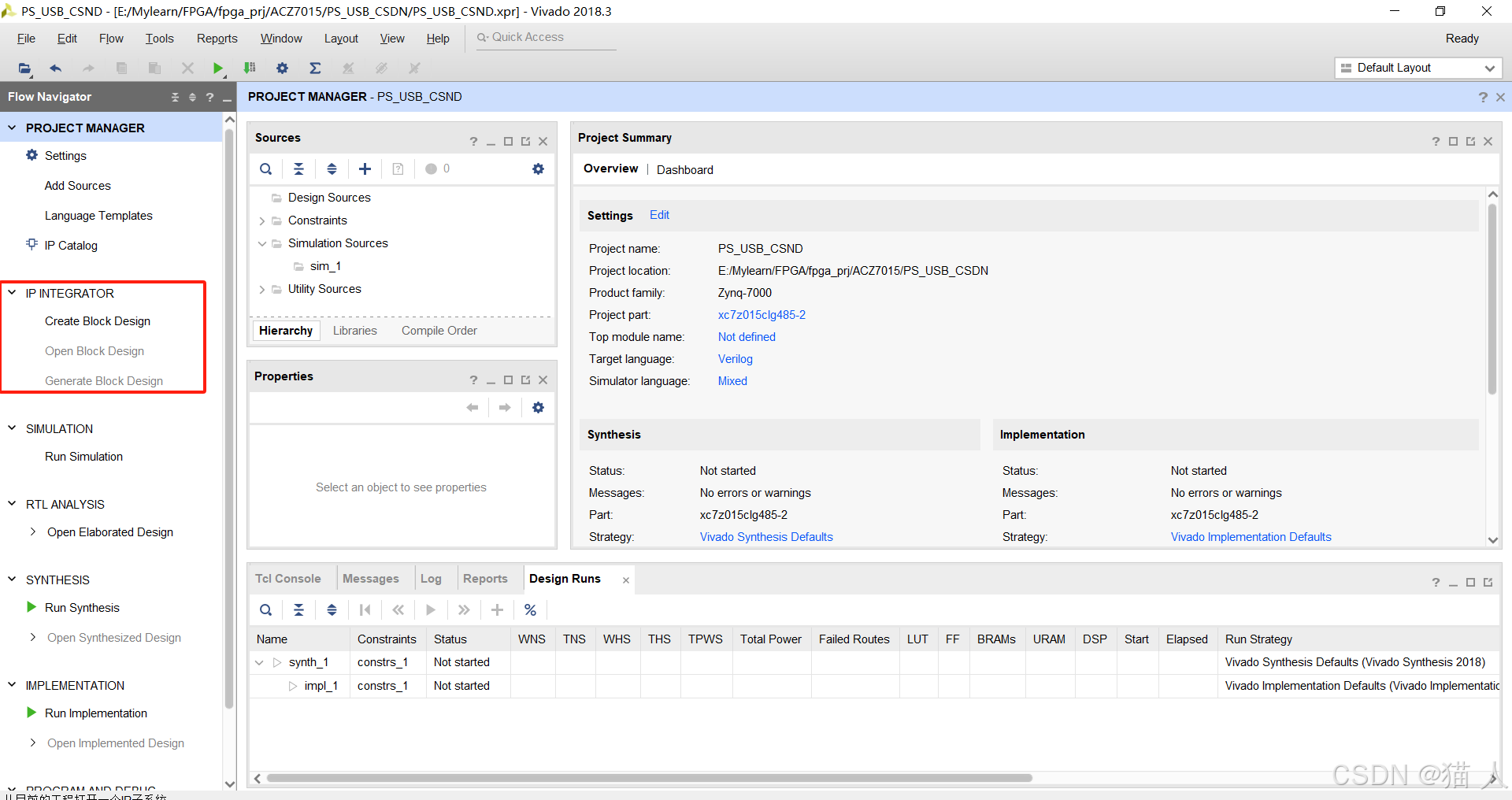

2、点击create block design

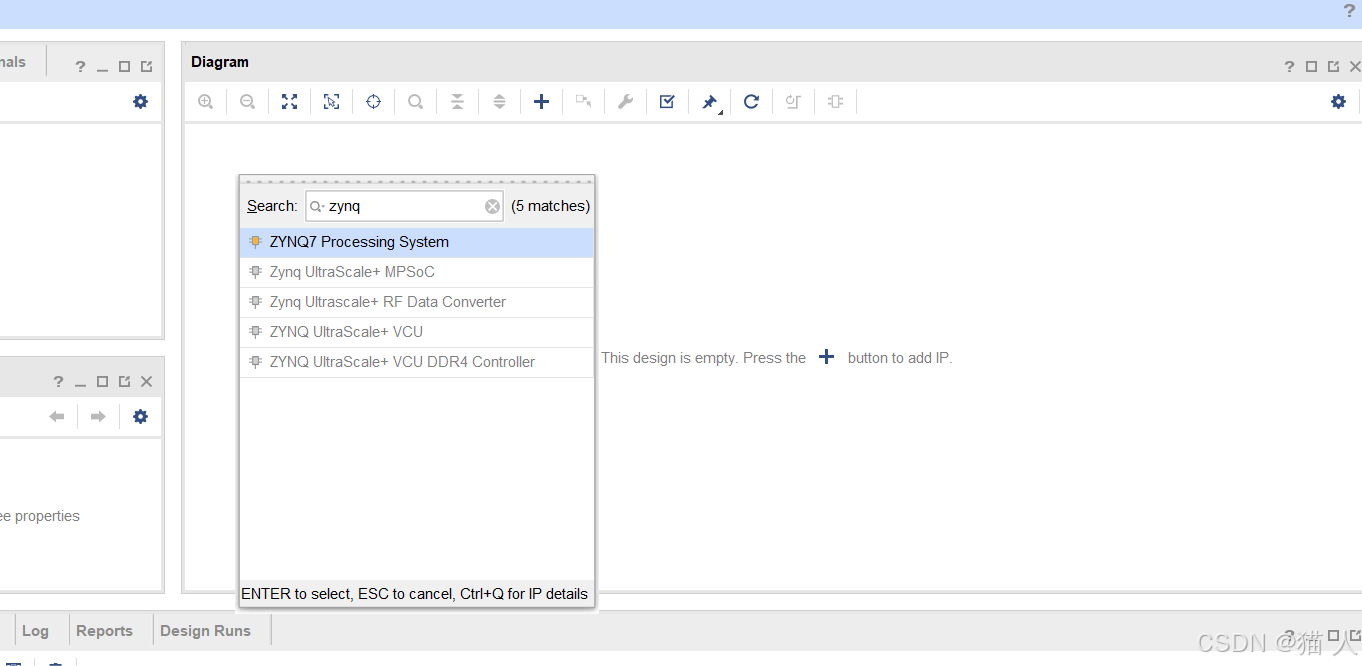

3、加入zynq核

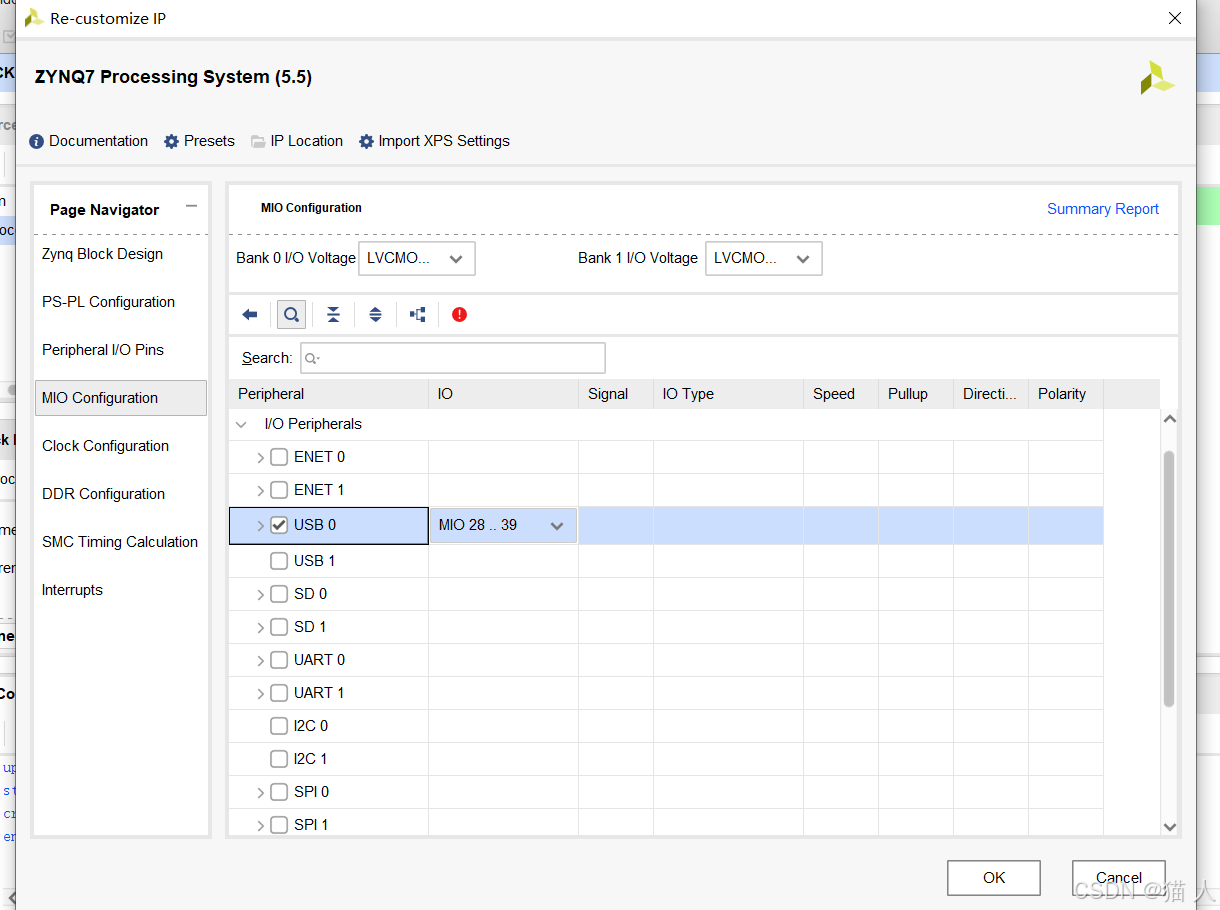

4、配置界面选择usb0

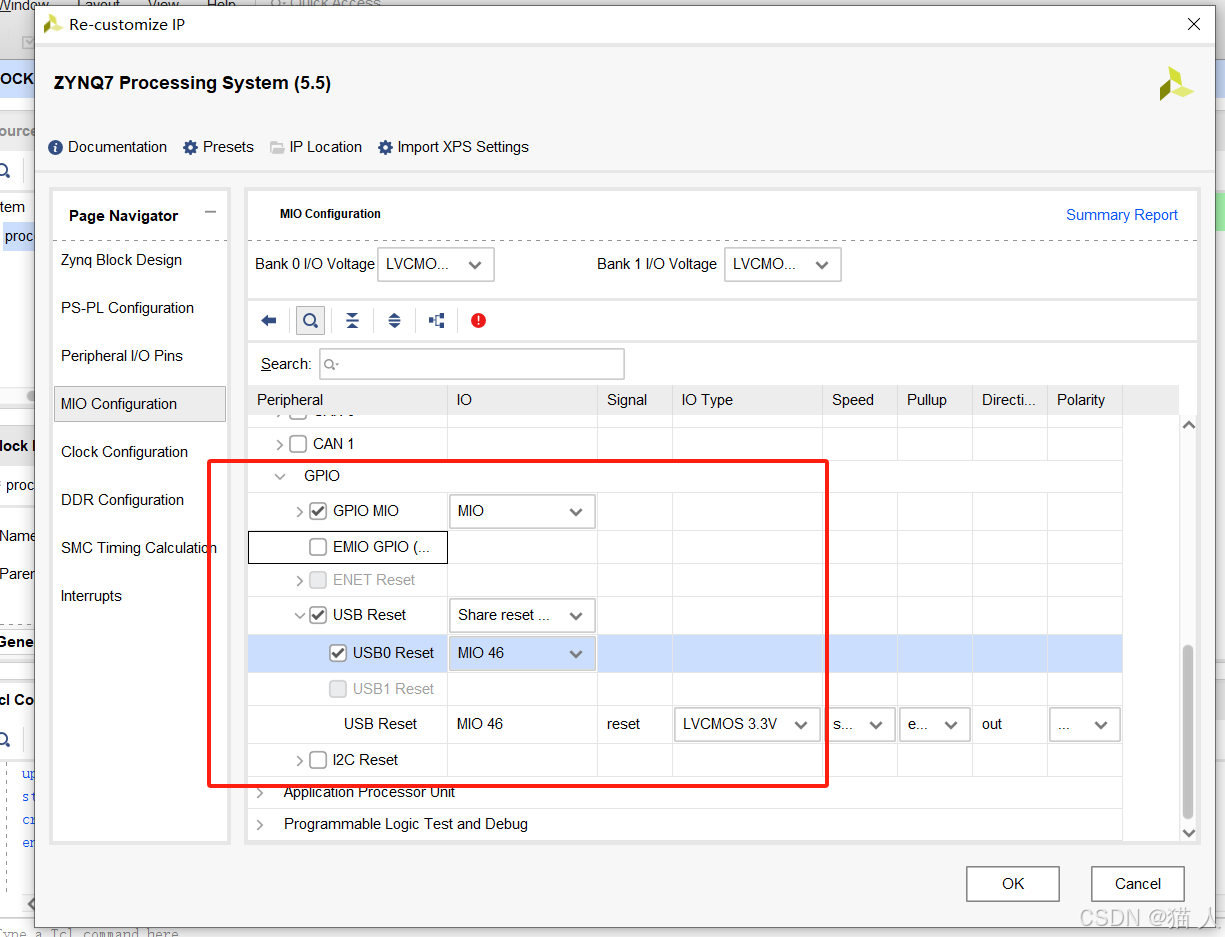

5、配置界面，打开usb0 reset选择mio46，这里具体看你的板子上reset连到了哪里。

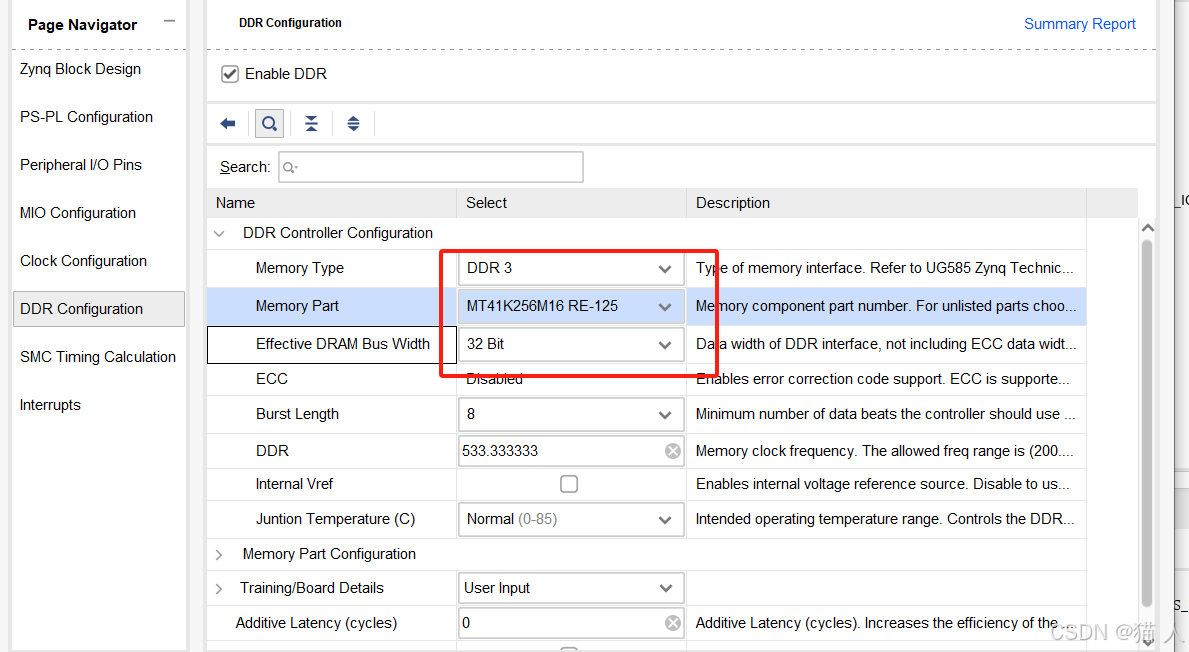

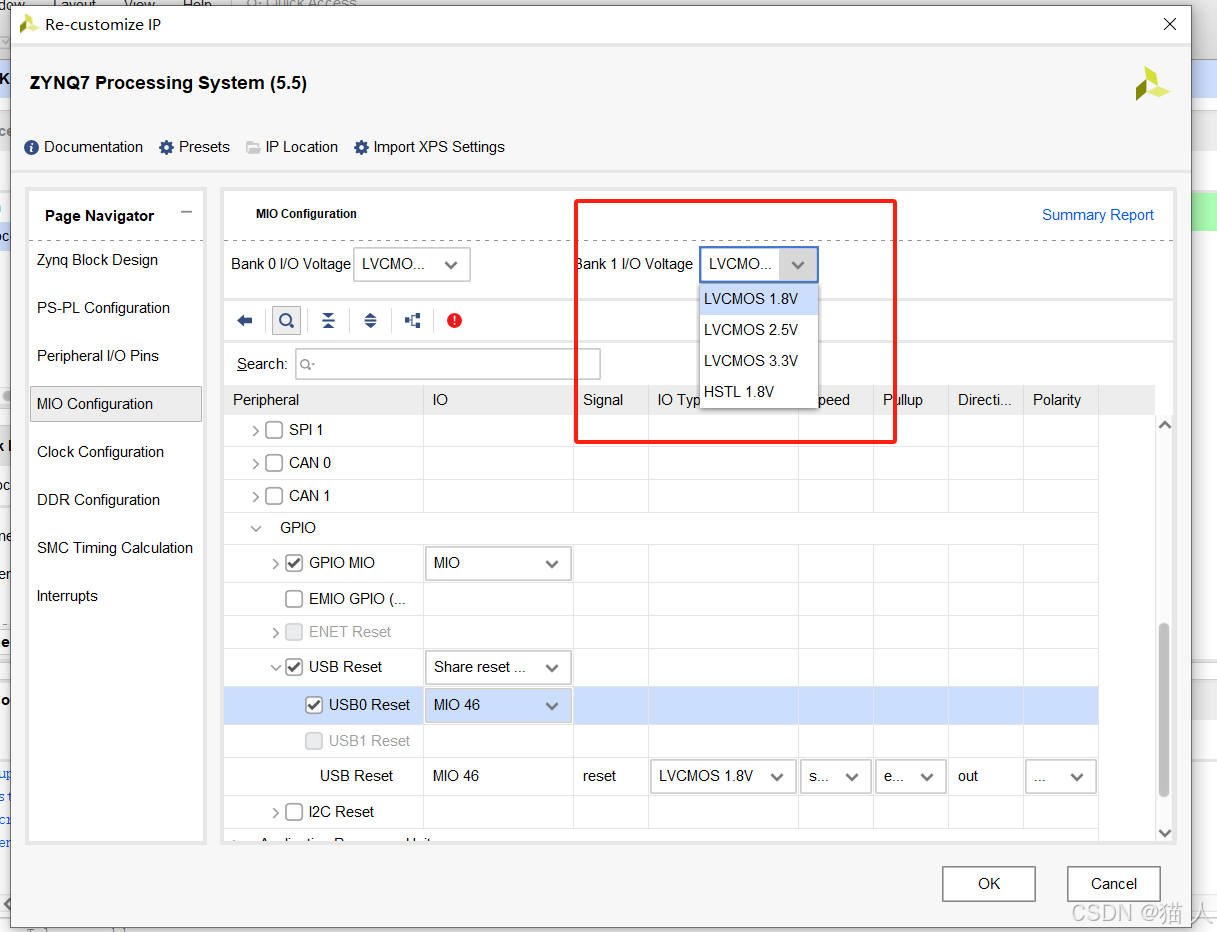

6、配置界面，主要bank电压一定要选对，这里bank1选的LVCMOS1.8。DDR选自己的。

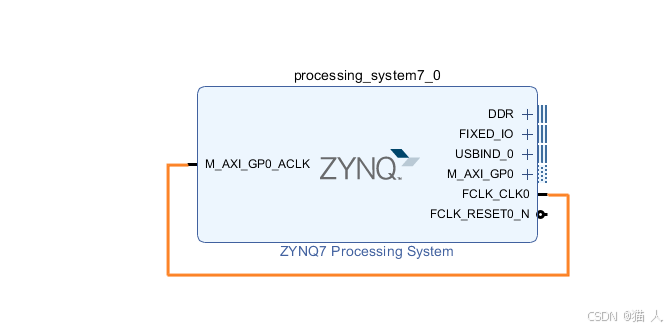

7、配置完成将这个时钟连起来，不然会报错的。

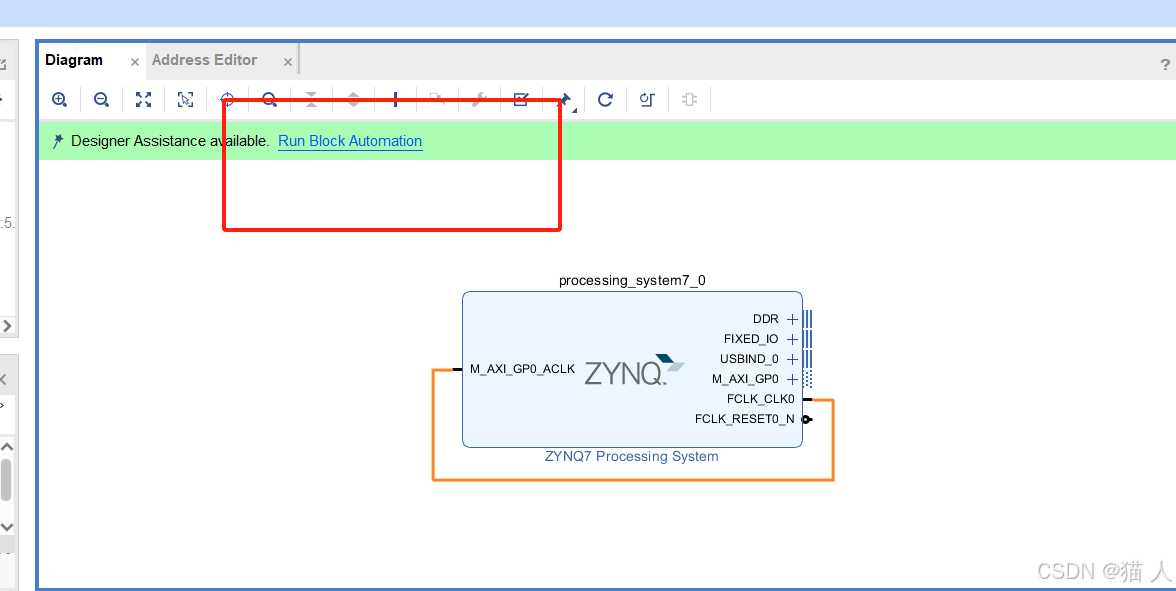

8、点这里，自动配置

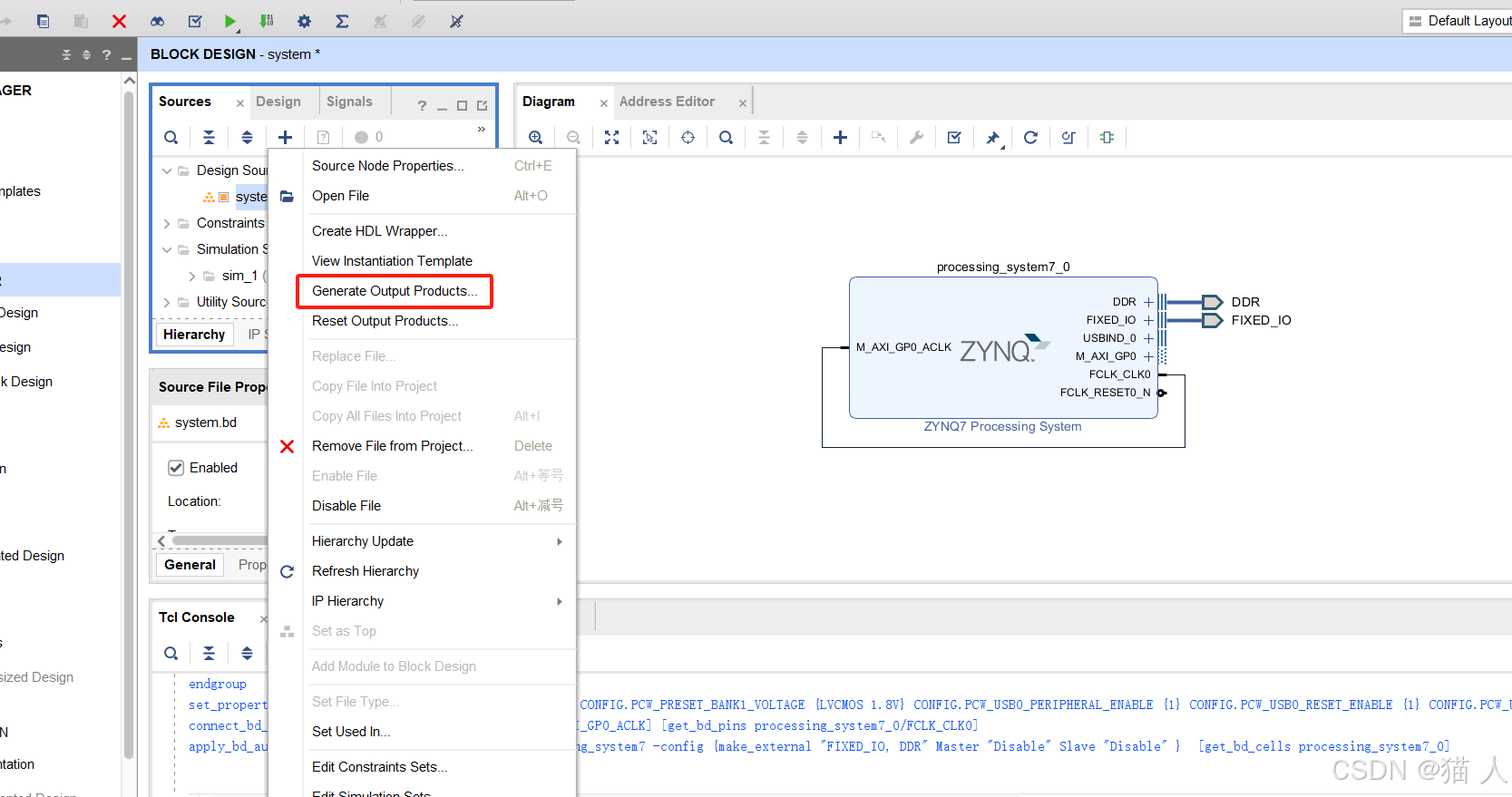

9、
10、

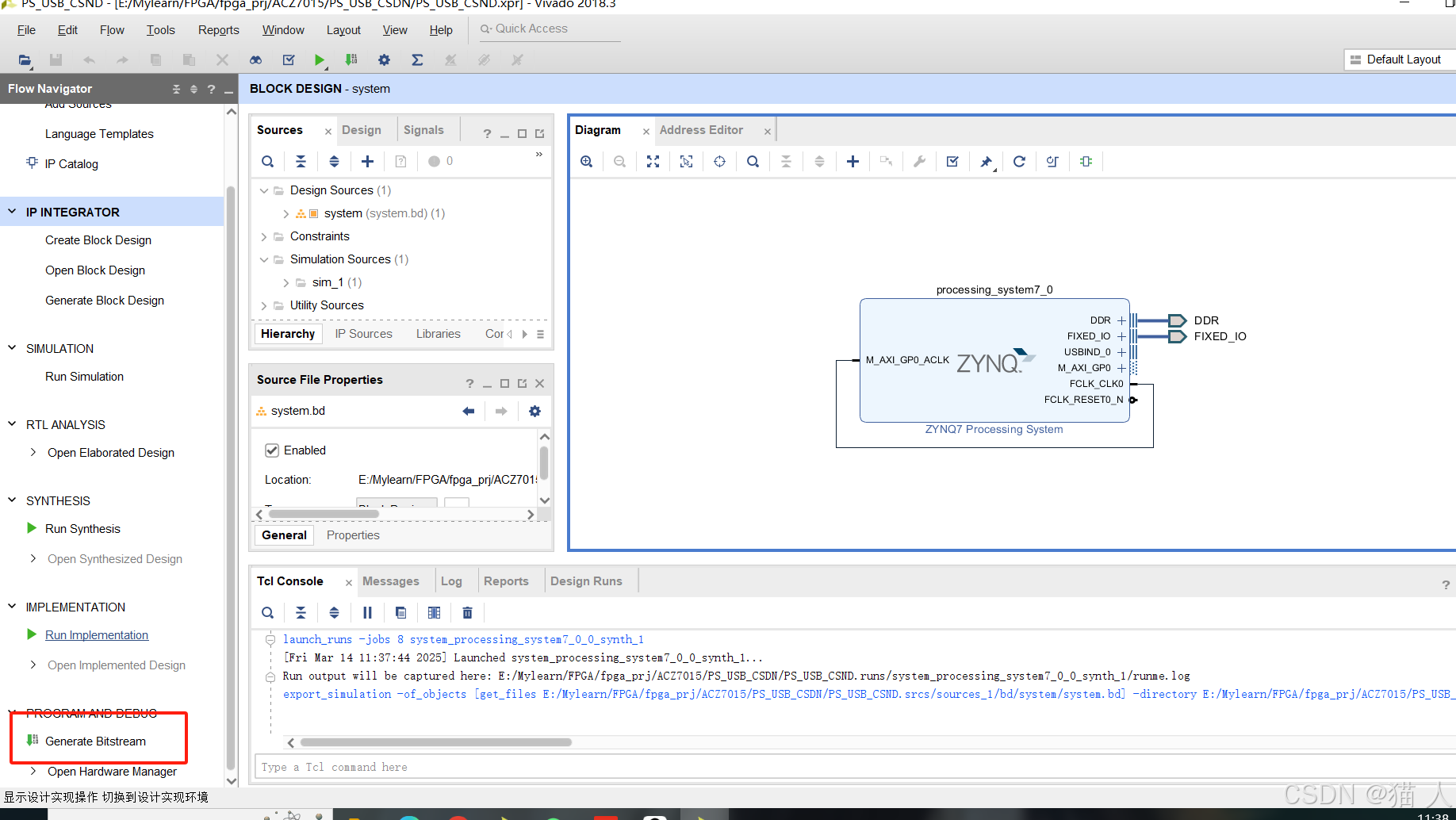

11、FPGA端不需要连接端口，直接生成bit流文件

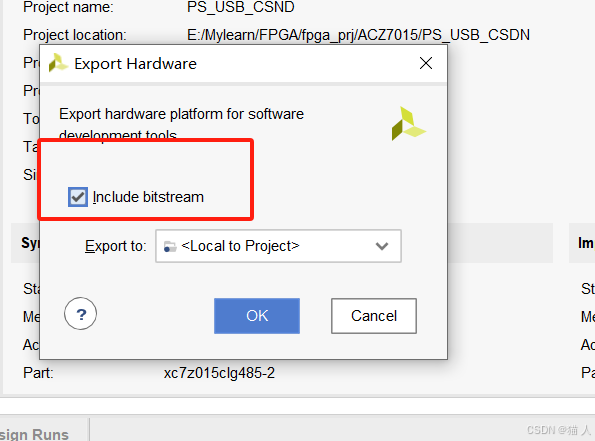

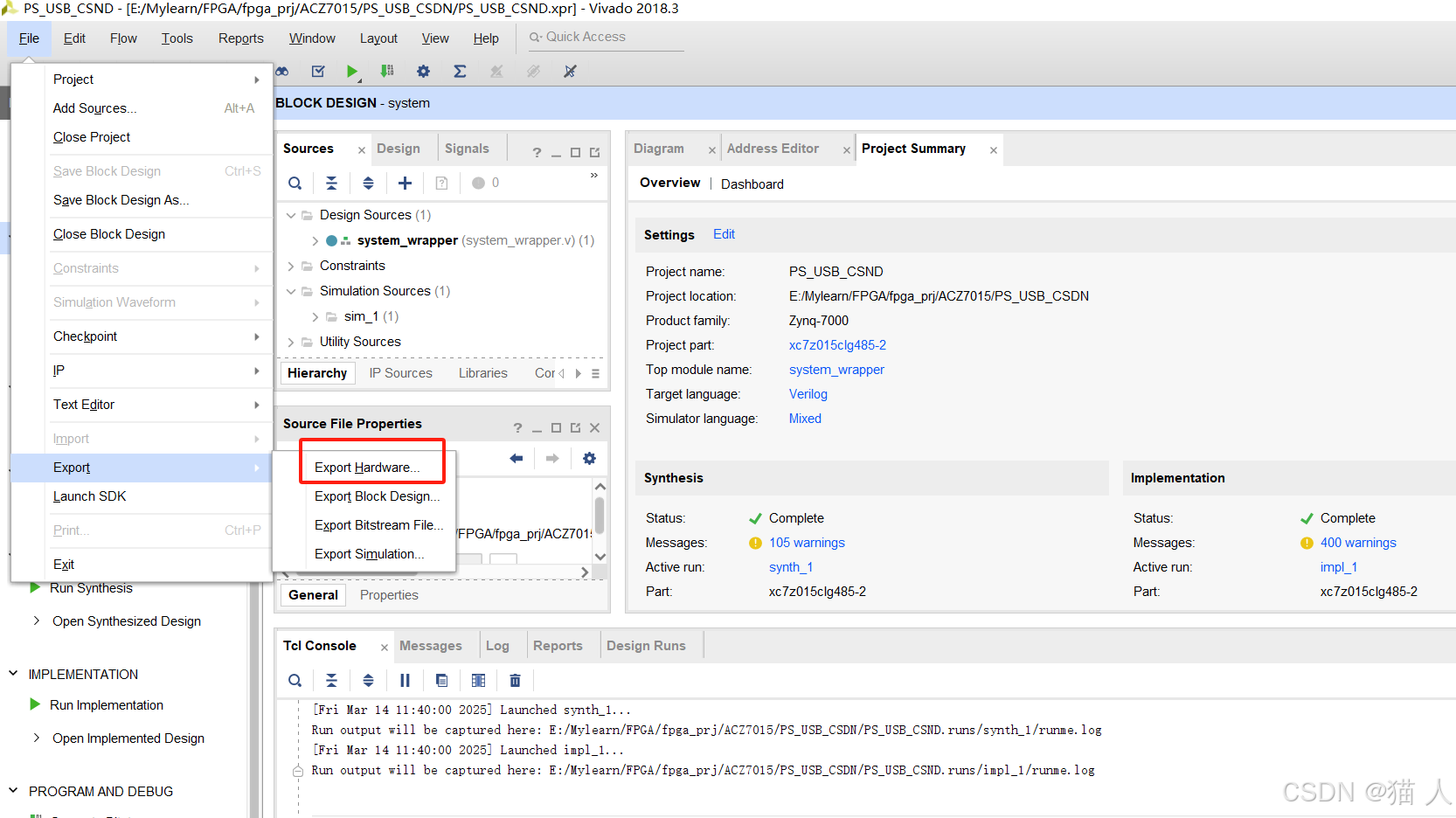

12、导出硬件

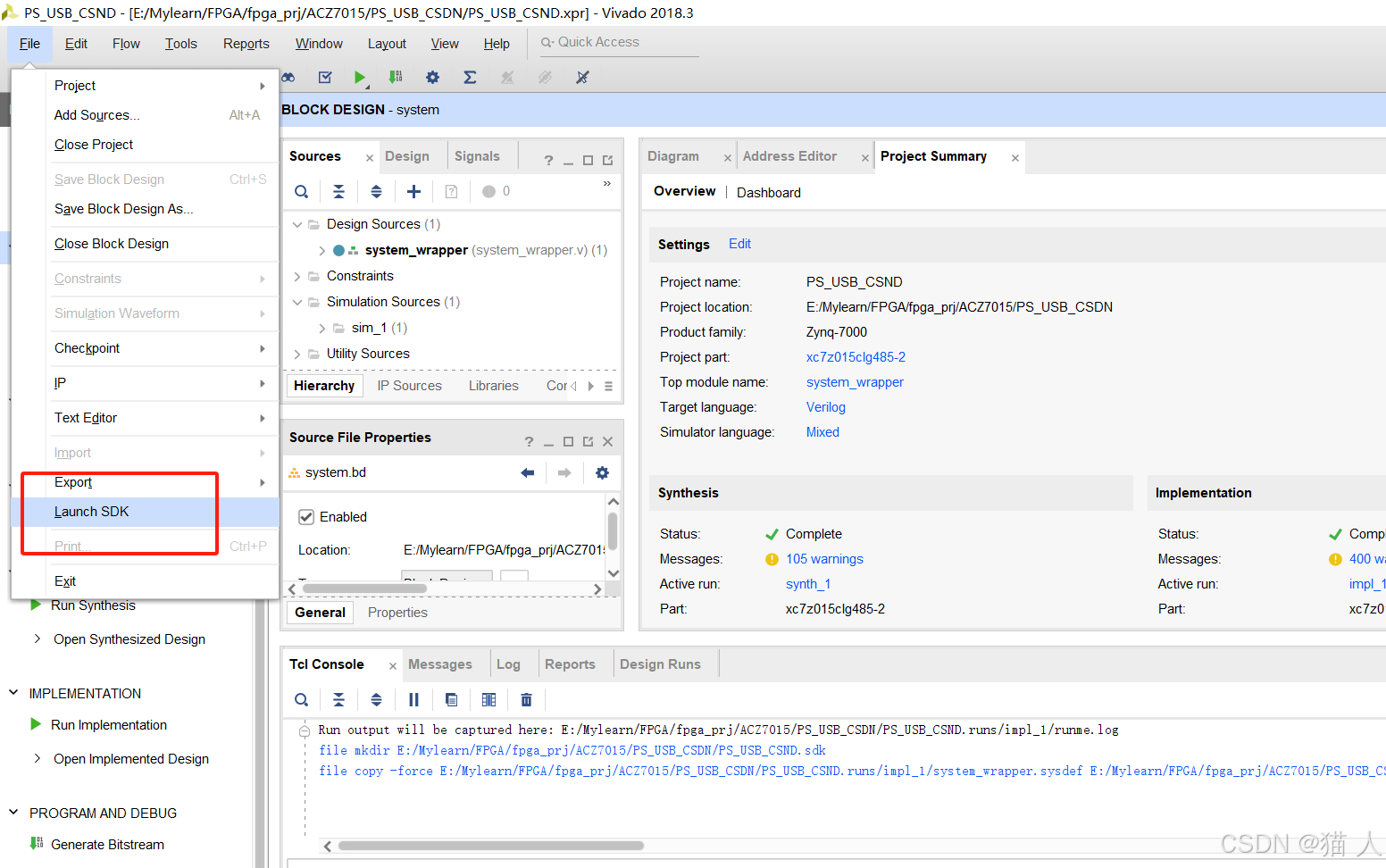

13、打开SDK

四、开发流程-导入软件模板

1、新建立空白模板

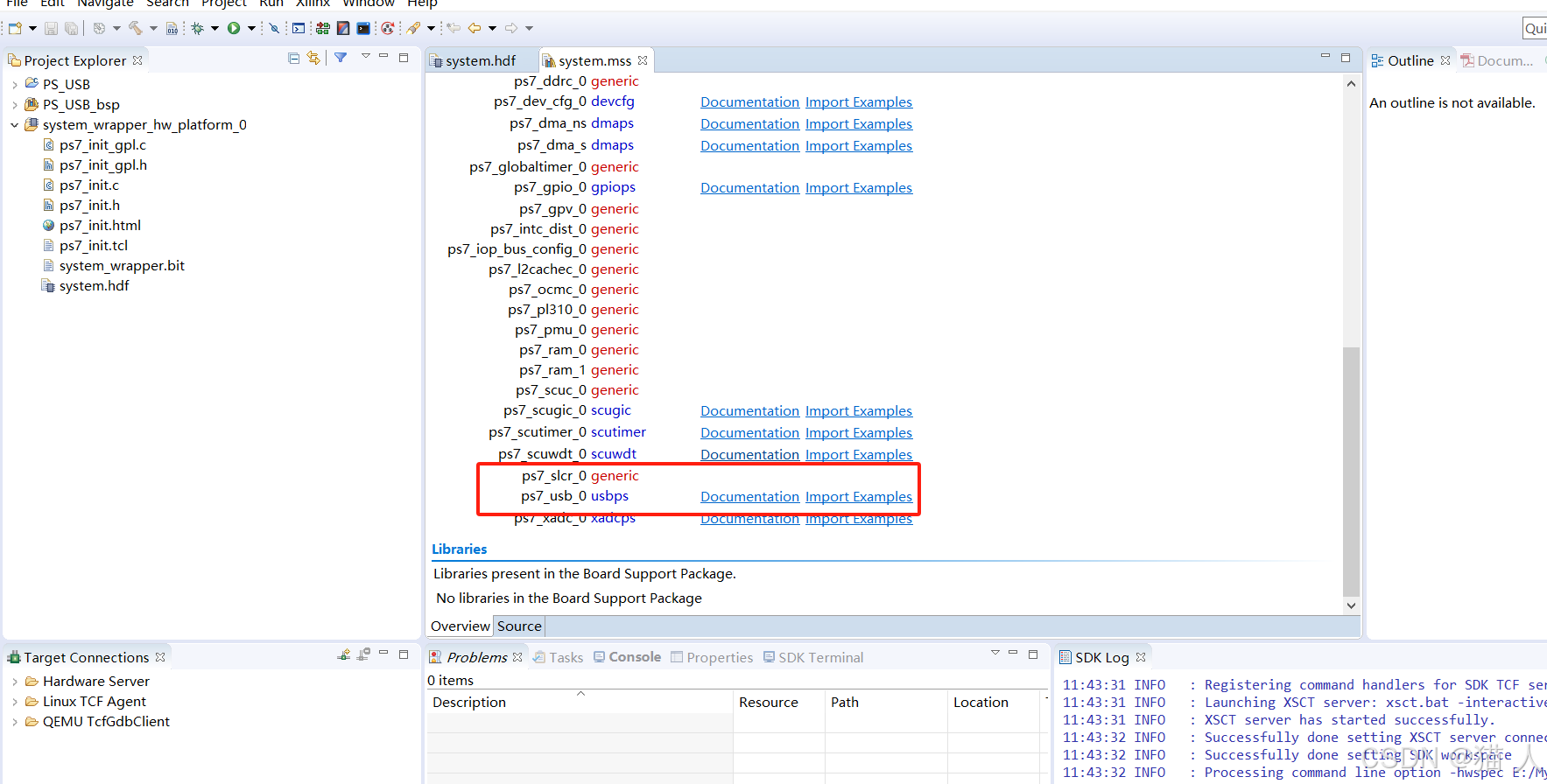

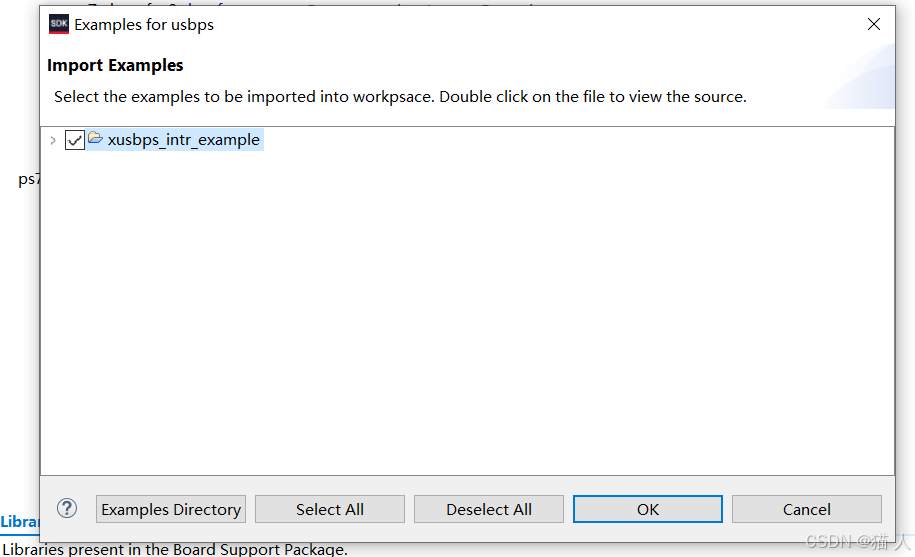

2、点击import example，然后点击ok

五、连接开发板，下载程序

1、连接供电，jtag和USB SLAVE。记得用跳线帽选择物理主从模式。

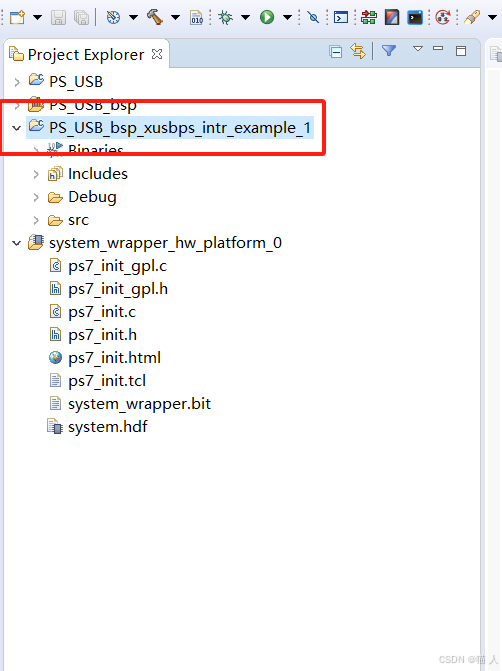

2、记得先点一下选择这个工程

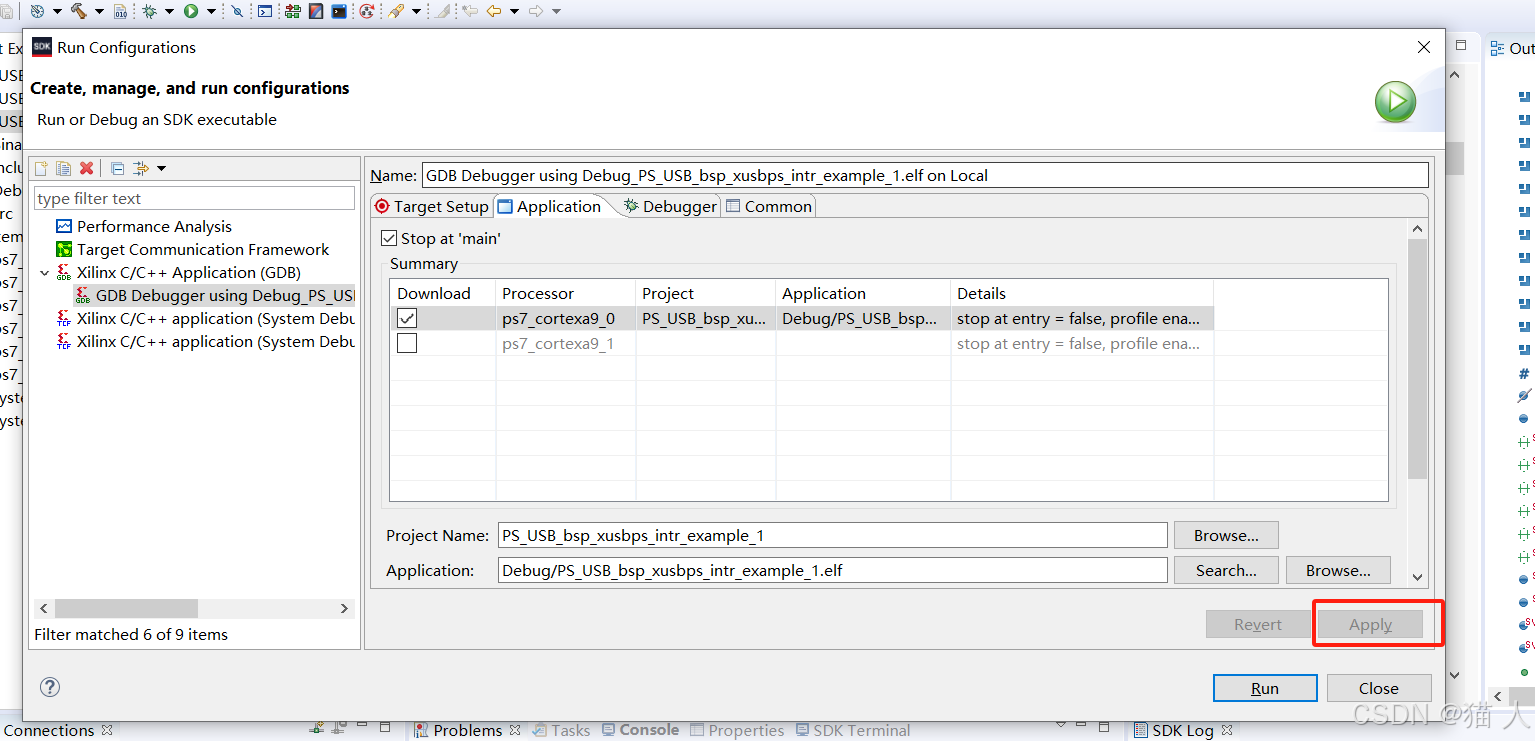

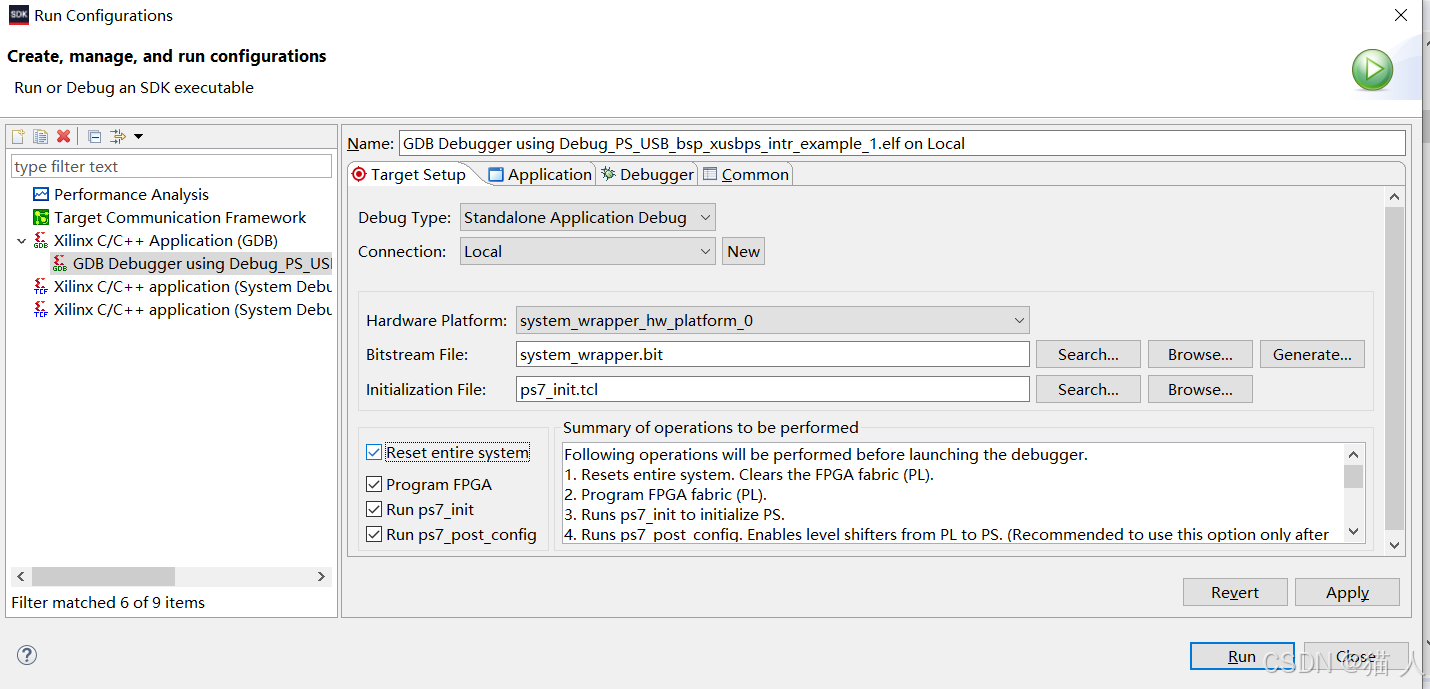

点击run下载程序

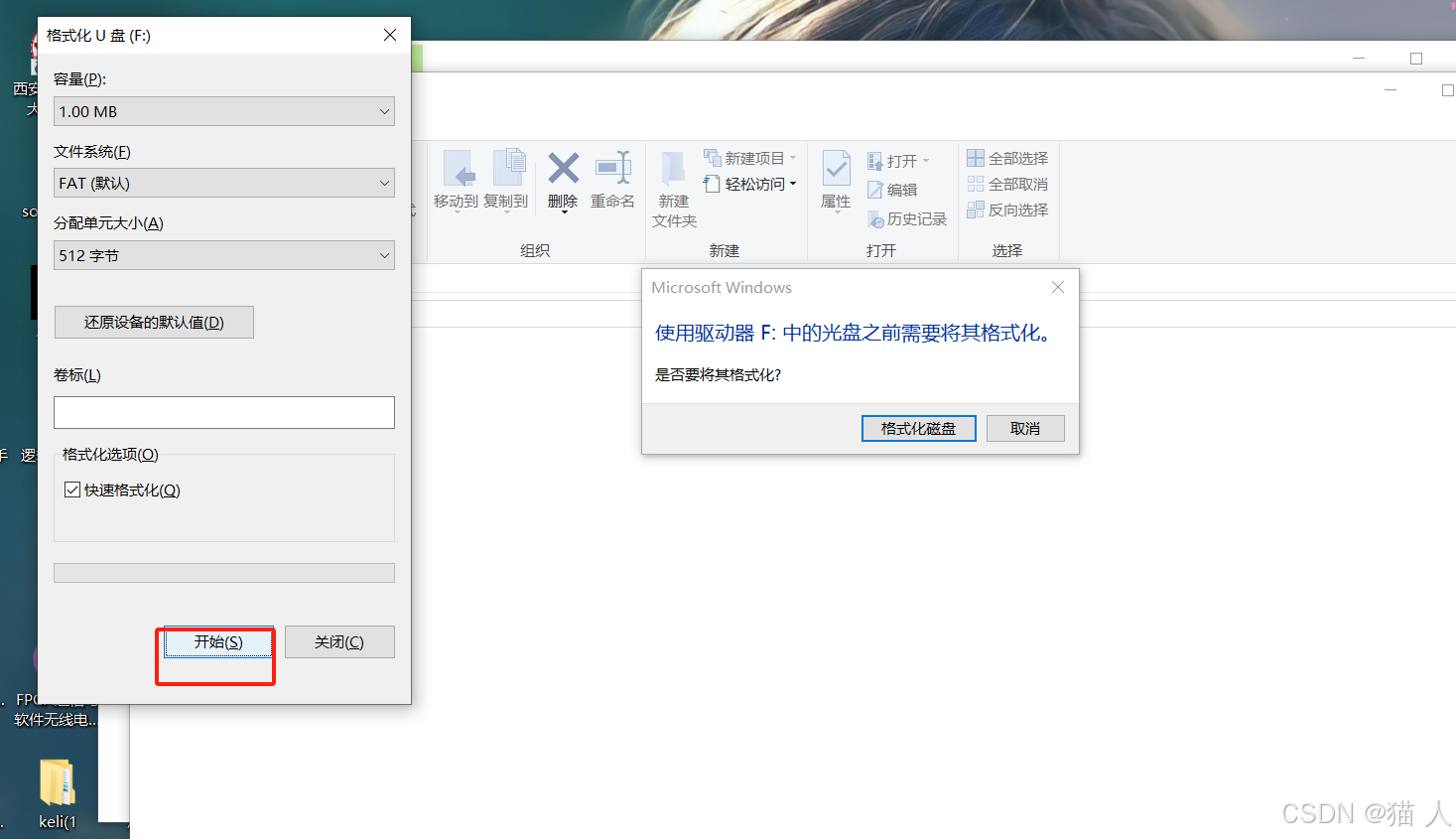

3、有弹窗弹出，格式化，然后就可以看到多了一个U盘。将fpga当作U盘从设备。


赛灵思官方文档还在学习中。。。
后续。。。
