49-OpenCVSharp —-Cv2.MatchShapes() 函数功能（形状匹配）详解

网友: 技术文档 2025-08-15 15:58:02

专栏地址：

《 OpenCV功能使用详解200篇 》

《 OpenCV算子使用详解300篇 》

《 Halcon算子使用详解300篇 》

内容持续更新 ，欢迎点击订阅

Cv2.MatchShapes() 是 OpenCV 提供的一个用于形状匹配的函数，广泛应用于图像分析和计算机视觉领域，尤其在图像处理中的形状匹配和相似性度量任务中。该函数通过计算两个形状之间的差异，来判断其相似度。

1. 核心原理及核心公式（深入剖析）

Cv2.MatchShapes() 主要是通过计算两个形状（通常是轮廓）之间的相似度来评估它们的匹配程度。其核心原理基于 Hu不变矩（Hu Invariant Moments） 或其他几何距离度量方法，采用形状的全局描述符进行比较。

核心公式：

Cv2.MatchShapes() 的计算基于以下两种常见的相似性度量方法之一：

  • Hu矩不变特征：
    Hu矩是一组不变的几何特征，通常通过图像的二阶矩、三阶矩等计算得出。它们对于形状在旋转、缩放、平移等变换下的变化是稳定的，因此可以用来对不同变换后的形状进行比较。

  • Frechet距离或其他距离度量方法：
    另一个常见的度量方法是基于形状轮廓的几何距离计算，如Frechet距离（形状间的最小距离），以及其他基于形状距离的度量。

在 Cv2.MatchShapes() 中，实际计算公式是通过 d = α * d1 + β * d2 + γ * d3 等加权组合不同的度量（如Hu矩和其他距离）来实现的。

2. 功能详解

Cv2.MatchShapes() 函数用于评估两个图形（通常是轮廓）之间的相似度，并返回一个度量值，该值表示两个形状的相似程度。该函数通常用于以下任务：

  • 形状匹配：确定一个形状是否与另一个形状匹配。
  • 目标识别：在给定图像中识别特定形状。
  • 物体识别与分类：识别对象的几何形状，并基于这些特征进行分类。

函数通过以下方式进行计算：

  • 提取两个形状的轮廓或边缘。
  • 使用不变矩（如 Hu 矩）对形状进行描述。
  • 使用这些描述符计算形状间的差异。
3. 参数详解（深入剖析）

Cv2.MatchShapes() 的函数原型如下：

double Cv2.MatchShapes(Mat contour1, Mat contour2, ContourMatchModes method, double parameter = 0);

参数解析：

  1. contour1 (Mat)：

    • 类型：输入的第一个轮廓。
    • 描述：该轮廓通常由 Cv2.FindContours() 函数获得。轮廓可以是一个二维的 Mat 类型数据。

  2. contour2 (Mat)：

    • 类型：输入的第二个轮廓，作为比较对象。
    • 描述：同样是由 Cv2.FindContours() 得到的轮廓。

  3. method (ContourMatchModes)：

    • 类型：匹配方法，决定计算相似度的算法类型。
    • 常用方法：
      • ContourMatchModes.I1：基于 Hu 矩进行比较。
      • ContourMatchModes.I2：基于 Frechet 距离进行比较。
      • ContourMatchModes.I3：基于角度差异进行比较。

  4. parameter (double)：

    • 类型：可选参数，用于调节匹配算法的参数，通常是阈值。
    • 描述：对于不同的匹配方法，该参数的意义可能不同。例如，对于 I3 方法，该参数可以用于调节角度匹配的灵敏度。
4. 使用场景分析

Cv2.MatchShapes() 主要应用于需要形状识别和匹配的场景，尤其是以下几类任务：

  • 目标识别与分类：例如，通过对比不同形状的目标，判断一个物体是否为某一类目标。
  • 机器人视觉：在自动化、机器人等地方，通常需要进行物体识别和定位，形状匹配是重要的一环。
  • 图像比较：在图像处理和计算机视觉中，通过比较图像中的形状，进行图像内容相似性分析。
5. 使用注意事项分析
  • 轮廓的质量：Cv2.MatchShapes() 依赖于轮廓的质量，因此需要确保轮廓提取清晰、完整。如果轮廓本身有噪声或不完整，匹配结果可能不准确。
  • 尺度与旋转不变性：Cv2.MatchShapes() 对于形状的旋转和尺度不变性较好，但在某些情况下，形状的局部变化可能会影响匹配效果。
  • 阈值设置：不同的匹配方法可能对 parameter 参数有不同的要求，需要根据实际情况调整，尤其是在使用基于角度的匹配方法时。
  • 形状的近似：对于形状复杂或变形较大的对象，Cv2.MatchShapes() 可能无法得到很好的匹配效果，特别是在物体发生扭曲时。
6. 运行时间优化方法
  • 轮廓简化：使用轮廓简化算法（如 approxPolyDP()）来减少轮廓点数，减少计算量。
  • 预处理优化：对输入图像进行适当的预处理，如降噪、边缘检测、阈值化等，可以提高轮廓的质量，减少后续计算的复杂度。
  • 并行计算：如果需要对大量图像进行匹配，可以考虑并行处理轮廓匹配任务，以提高计算效率。
7. 优缺点

优点：

  • 高效简便：实现简单，不需要复杂的计算资源，适合实时应用。
  • 旋转、尺度不变性：对于旋转、缩放变换具有较强的鲁棒性，适合静态场景下的形状匹配。
  • 多种匹配方法：支持不同的匹配方法，能够满足不同应用场景的需求。

缺点：

  • 不适用于复杂变形：对形状发生大幅度非线性变形（如弯曲、扭曲等）时，匹配效果较差。
  • 灵敏度问题：对于细微的形状差异，可能会导致误匹配，尤其是在轮廓较复杂或有噪声时。
  • 只适用于轮廓匹配：只对轮廓形式的形状进行匹配，无法直接处理具有纹理或颜色差异的形状。
8. 实际案例

假设有两个物体的轮廓，需要判断它们是否相似，可以通过如下代码实现：

using OpenCvSharp;Mat image1 = Cv2.ImRead(\"object1.jpg\", ImreadModes.Grayscale);Mat image2 = Cv2.ImRead(\"object2.jpg\", ImreadModes.Grayscale);Mat contour1, contour2;Cv2.FindContours(image1, out contour1, out _, RetrievalModes.External, ContourApproximationModes.ApproxSimple);Cv2.FindContours(image2, out contour2, out _, RetrievalModes.External, ContourApproximationModes.ApproxSimple);double similarity = Cv2.MatchShapes(contour1[0], contour2[0], ContourMatchModes.I1);Console.WriteLine($\"Shape similarity: {similarity}\");
9. 案例分析

假设有两张图像，其中包含相同物体的轮廓，图像由于旋转或尺度变化略有不同。我们使用 Cv2.MatchShapes() 来进行形状匹配。通过 I1 方法（Hu矩），如果计算得到的匹配值接近 0，则表示两个物体的形状非常相似；如果数值较大，则表明形状差异较大。

10. 结合其他相关算法搭配使用情况

Cv2.MatchShapes() 可以与其他形状分析算法结合使用：

  • 轮廓检测与简化：使用 Cv2.FindContours() 提取轮廓，再通过 approxPolyDP() 简化轮廓，减少计算量，提高匹配精度。
  • 特征点匹配：结合 ORB 或 SIFT 等特征点检测算法，能够在形状匹配中加上局部特征的匹配，提高匹配的准确度。
  • 图像预处理：结合图像滤波、边缘检测等技术，提高轮廓的准确性。
11. 相似算法

除了 Cv2.MatchShapes()，在图像处理和计算机视觉中，还有一些相似的形状匹配算法。它们的核心思想也基于图像或轮廓的几何特征，以下是几种常见的相似算法：

1. Hausdorff Distance (豪斯多夫距离)

Hausdorff距离是一种常用于形状匹配的度量方法，它通过计算两个形状中所有点对之间的最大最小距离来评估形状之间的差异。对于每个点，Hausdorff距离计算它与另一个形状中最近点的距离，并取其中最大的距离值。它具有很强的鲁棒性，但在处理噪声和不完全匹配时可能不够精确。

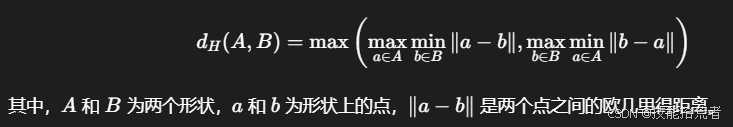

公式：
49-OpenCVSharp —-Cv2.MatchShapes() 函数功能（形状匹配）详解

优点：

  • 对于边界形状的匹配效果好，适用于几何形状对比。

缺点：

  • 对噪声敏感，需要轮廓质量较高。
2. Frechet Distance (弗雷谢距离)

Frechet距离是另一个形状匹配算法，用于度量两个形状之间的相似性。它通过考虑形状轮廓的逐点对比，并找到一个最小的路径距离来表示两个形状的相似度。该方法通常用于连续的曲线匹配，尤其是当两个轮廓的形状发生平滑变形时，Frechet距离能够更好地衡量它们的相似性。

公式：
Frechet距离通常通过动态规划方法进行计算，涉及将一个形状沿路径沿曲线的变化来匹配另一个形状，考虑到平滑度和形状变化。

优点：

  • 对于光滑且连续变化的形状具有较好的匹配效果。

缺点：

  • 计算复杂度较高，适用于轮廓变化平滑的情况。
3. Shape Context

Shape Context是一种基于点集的形状匹配方法，它通过比较不同形状上的特征点及其相对位置来度量形状的相似性。该方法通过将每个点的邻域信息编码为上下文描述符，从而捕捉形状的全局和局部特征。

优点：

  • 适用于点集的匹配，对于局部形状差异有较好的容忍度。

缺点：

  • 对噪声较敏感，需要精确的特征点检测。
4. Dynamic Time Warping (DTW)

动态时间规整（DTW）是一种用于比较两个序列相似性的算法。尽管它主要用于时间序列数据的匹配，但也可以应用于形状匹配任务。通过计算最小的非线性映射来匹配两个轮廓的点序列，DTW可以在处理形状变形时提供较为精准的匹配。

优点：

  • 在形状变形（如拉伸或收缩）的情况下，DTW能够更好地匹配不对齐的点。

缺点：

  • 计算复杂度较高，且主要适用于时间序列数据，使用时需要对轮廓点进行适当的转换。
5. Moments-Based Matching (基于矩的匹配)

基于图像矩（如 Hu 矩或中央矩）来进行形状匹配的方法，通常用于描述形状的全局特征。与 Cv2.MatchShapes() 使用 Hu 矩的原理相似，图像矩提供了一个形状的不变描述符，可以用来度量不同形状之间的差异。

优点：

  • 计算简单，适用于不受缩放、旋转、平移等影响的形状。

缺点：

  • 对于复杂或不规则的形状，基于矩的描述符可能无法捕捉到足够的信息，从而影响匹配效果。

总结

OpenCV 中的 Cv2.MatchShapes() 函数是一个强大的工具，专注于基于形状的匹配和相似性度量，能够在图像处理和计算机视觉中广泛应用。通过对不同形状的轮廓进行比较，Cv2.MatchShapes() 提供了一种高效的匹配方法，尤其在目标识别、物体分类和形状检测等地方有着显著的应用优势。

然而，在面对复杂或变形的形状时，Cv2.MatchShapes() 可能需要与其他算法如 Hausdorff 距离、Frechet 距离或 Shape Context 等结合使用，以应对更复杂的匹配任务。此外，性能优化和参数调节也在实际应用中至关重要，特别是在处理大规模图像数据时。

每种匹配算法都有其特定的优势和适用场景，选择合适的算法和优化方法可以帮助提高形状匹配的精度和效率。
