Canvas进阶篇：边界检测_canvas 图片边界判断

网友: 技术文档 2025-08-15 16:11:42

Canvas进阶篇：边界检测

  • 边界检测的重要性
  • 实现元素的边界检测
  • 实现反弹效果
  • 弹球游戏：边界检测与反弹的具体应用
    • 代码示例
    • 效果预览
  • 总结

边界检测的重要性

在 Canvas 的世界里，元素的运动如果没有边界限制，就会出现超出画布范围，导致视觉错乱，破坏整体效果，影响用户体验。边界检测通过实时判断元素与画布边界的位置关系，能够有效规避这些问题，确保元素始终在合理范围内运动，维持视觉的完整性和交互的逻辑性。

实现元素的边界检测

在 Canvas 中，实现边界检测的核心是获取元素的位置和尺寸信息，以及 Canvas 画布的尺寸信息，然后通过数学比较判断元素是否越界。以一个圆形元素为例，假设圆形的圆心坐标为(x, y)，半径为radius，Canvas 画布的宽为canvasWidth，高为canvasHeight，具体的边界检测代码如下：

const canvas = document.getElementById(\'canvas\');const ctx = canvas.getContext(\'2d\');const canvasWidth = canvas.width;const canvasHeight = canvas.height;// 圆形元素属性let x = canvasWidth / 2;let y = canvasHeight / 2;let radius = 20;let vx = 3; // 水平速度let vy = 3; // 垂直速度function checkBoundary() { // 检测左边界 if (x - radius < 0) { x = radius; vx = -vx; // 改变水平方向 } // 检测右边界 else if (x + radius > canvasWidth) { x = canvasWidth - radius; vx = -vx; } // 检测上边界 if (y - radius < 0) { y = radius; vy = -vy; // 改变垂直方向 } // 检测下边界 else if (y + radius > canvasHeight) { y = canvasHeight - radius; vy = -vy; }}

上述代码中，checkBoundary函数通过判断圆形圆心坐标与半径和画布边界的关系，来确定元素是否越界。一旦检测到越界情况，就将元素的位置调整到边界处，并通过改变速度的正负值，实现元素运动方向的反转。

实现反弹效果

在完成边界检测后，要实现反弹效果，关键在于合理改变元素的运动速度。除了上述改变速度正负值的基础方式外，还可以引入一些物理概念，让反弹效果更加真实。比如，考虑碰撞时的能量损耗，使每次反弹后速度逐渐减小；或者根据碰撞角度，精确计算反弹方向。
以下是在基础反弹逻辑上，增加速度衰减效果的代码示例：

const friction = 0.98; // 速度衰减系数function checkBoundaryAndBounce() { // 检测左边界 if (x - radius < 0) { x = radius; vx = -vx * friction; vy = vy * friction; } // 检测右边界 else if (x + radius > canvasWidth) { x = canvasWidth - radius; vx = -vx * friction; vy = vy * friction; } // 检测上边界 if (y - radius < 0) { y = radius; vy = -vy * friction; vx = vx * friction; } // 检测下边界 else if (y + radius > canvasHeight) { y = canvasHeight - radius; vy = -vy * friction; vx = vx * friction; }}

通过设置friction系数，每次反弹后，元素在水平和垂直方向的速度都会按一定比例减小，模拟出类似现实中物体碰撞后能量损耗的效果，让反弹更加自然。

弹球游戏：边界检测与反弹的具体应用

代码示例

<!DOCTYPE html><html lang=\"zh-CN\"><head><meta charset=\"UTF-8\"><meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0\"><title>弹球游戏</title><style>canvas {border: 1px solid #ccc;}</style></head><body><canvas id=\"canvas\" width=\"800\" height=\"600\"></canvas><script>const canvas = document.getElementById(\'canvas\');const ctx = canvas.getContext(\'2d\');const CANVAS_WIDTH = canvas.width;const CANVAS_HEIGHT = canvas.height;// 弹球属性let ball = { x: CANVAS_WIDTH / 2, y: CANVAS_HEIGHT / 2, radius: 10, speedX: 4, speedY: -3, // 初始向上速度（模拟发球） color: \'#FFD700\', friction: 0.95 // 反弹时的速度衰减};// 跳板属性let racket = { x: CANVAS_WIDTH / 2 - 50, // 初始位置 y: CANVAS_HEIGHT - 50, width: 100, height: 15, speed: 8, color: \'#00FF00\'};function checkBoundary() { // 左右边界反弹 if (ball.x - ball.radius < 0 || ball.x + ball.radius > CANVAS_WIDTH) { ball.speedX = -ball.speedX * ball.friction; } // 上边界反弹（模拟天花板） if (ball.y - ball.radius < 0) { ball.speedY = -ball.speedY * ball.friction; } // 下边界：若跳板没有接住小球则重置游戏 if (ball.y + ball.radius > CANVAS_HEIGHT) { if (!checkRacketCollision()) { // 未击中，重置小球位置 ball.x = CANVAS_WIDTH / 2; ball.y = CANVAS_HEIGHT / 2; ball.speedX = 4; ball.speedY = -3; } }}function checkRacketCollision() { const racketLeft = racket.x; const racketRight = racket.x + racket.width; const racketTop = racket.y; const racketBottom = racket.y + racket.height; // 判断小球是否在球拍范围内 return ( ball.y + ball.radius >= racketTop && ball.x >= racketLeft && ball.x <= racketRight );}canvas.addEventListener(\'mousemove\', (e) => { racket.x = e.clientX - canvas.offsetLeft - racket.width / 2; // 限制跳板在画布内移动 racket.x = Math.max(0, Math.min(racket.x, CANVAS_WIDTH - racket.width));});function update() { // 更新小球位置 ball.x += ball.speedX; ball.y += ball.speedY; // 重力模拟（小球下落加速） ball.speedY += 0.2; // 边界检测与碰撞检测 checkBoundary(); if (checkRacketCollision()) { // 跳板接住小球时改变运动方向（根据击中位置调整角度） const hitPosition = (ball.x - racket.x) / racket.width; ball.speedX = (hitPosition - 0.5) * 8; // 左右偏移速度 ball.speedY = -5; // 向上反弹速度 }}function draw() { ctx.clearRect(0, 0, CANVAS_WIDTH, CANVAS_HEIGHT); // 绘制小球 ctx.beginPath(); ctx.arc(ball.x, ball.y, ball.radius, 0, 2 * Math.PI); ctx.fillStyle = ball.color; ctx.fill(); // 绘制跳板 ctx.fillStyle = racket.color; ctx.fillRect(racket.x, racket.y, racket.width, racket.height);}function animate() { requestAnimationFrame(animate); update(); draw();}animate();</script></body></html>

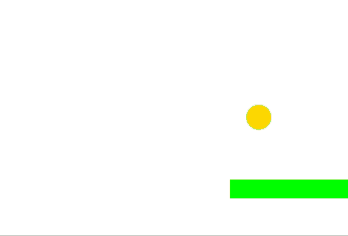

效果预览

弹球游戏

总结

本文主要介绍了Canvas 中边界检测的原理与实现方法，以及如何利用边界检测实现元素的反弹效果，并成功应用到弹球游戏开发中。对于文章中错误的地方或者有任何问题，欢迎在评论区留言分享！
